Treinamento - Portaria 246 Inmetro Tecnologia: Medição de Água & Sistemas

Treinamento - Portaria nº 246 CONMETRO: Conselho Nacional de Metrologia. INMETRO: Instituto Nacional de Metrologia Legal, Normalização e Qualidade Industrial. O INMETRO é quem estabelece as especificações para os medidores.

1. Objetivo e Campo de Aplicação 1. 1 Regulamentar as condições que devem satisfazer os hidrômetros para água fria de Vazão Nominal de 0, 6 m 3/h a 15, 0 m 3/h. 1. 2 Aplica-se aos hidrômetros que possuem totalizadores para indicar o volume de água escoado. 1. 3 Aplica-se a medidores destinados a medir água fria até 40 graus.

2. DEFINIÇÕES 2. 1 Hidrômetro: Instrumento destinado a medir e indicar o volume de água que o atravessa.

TIPOS DE TRASMISSÃO 2. 5 Mecânica: È feita através de engrenagem da turbina para engrenagem da relojoaria. ( Medidor classe “C” úmido)

TIPOS DE TRANSMISSÃO 2. 6 Magnética: É feita através do imã da turbina que com seu campo magnético, aciona o imã do piloto da relojoaria.

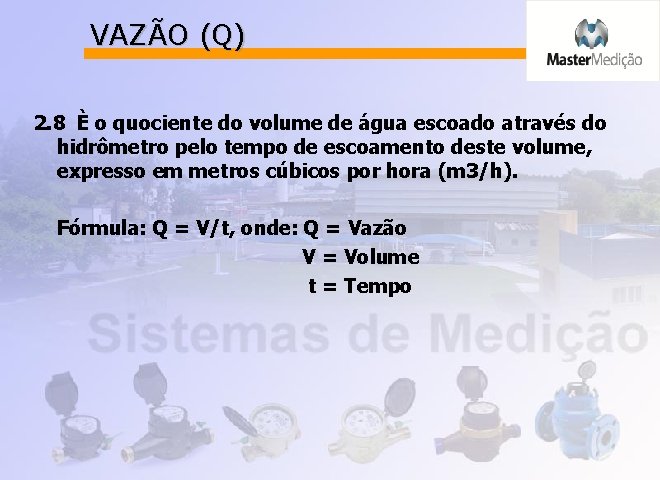

VAZÃO (Q) 2. 8 È o quociente do volume de água escoado através do hidrômetro pelo tempo de escoamento deste volume, expresso em metros cúbicos por hora (m 3/h). Fórmula: Q = V/t, onde: Q = Vazão V = Volume t = Tempo

VAZÃO (Q) 2. 9 Vazão máxima (Qmáx): É a capacidade máxima do medidor expressa em m 3/h. 2. 10 Vazão nominal (Qn): É metade da capacidade do medidor. 2. 11 Vazão de transição (Qt): É a vazão que separa o campo superior do campo inferior de medição.

VAZÃO (Q) 2. 12 Vazão mínima (Qmín): É a menor vazão de ensaio dos medidores com erros admissíveis. 2. 13 Início de funcionamento: É quando o medidor começa a se movimentar.

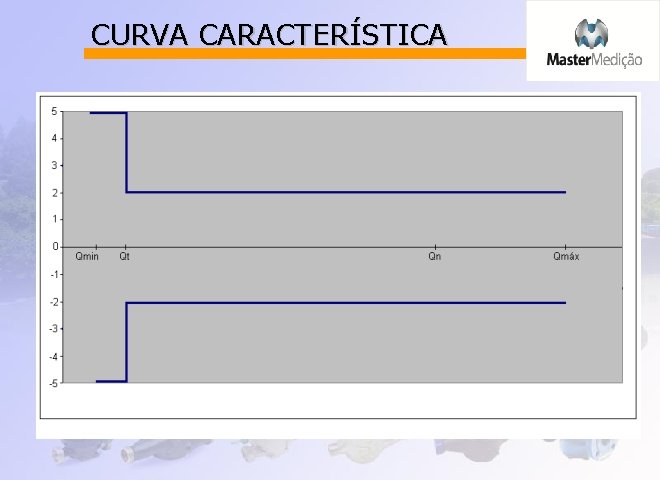

CURVA CARACTERÍSTICA

3. CONSTRUÇÃO 3. 1 Vazões Nominais dos medidores (m 3/h): 0, 6 - 0, 75 - 1, 0 - 1, 5 - 2, 5 - 3, 5 - 5, 0 - 10, 0 e 15, 0 3. 3 Dispositivo totalizador (Relojoaria) 3. 3. 1 Tipo seco, úmido ou imerso em meio próprio 3. 3. 4 A indicação dos metros cúbicos e de seus múltiplos, devem ser na cor preta e a indicação de seus submúltlipos na cor vermelha.

RELOJOARIA

3. 4 DISPOSITIVOS DE REGULAGEM Todos os medidores devem possuir um regulador externo. Nos medidores de vazão nominal de 0, 6 até 6, 0 m 3/h, o campo mínimo de regulagem é de 4% entre aberto e fechado. Nos medidores de vazão nominal acima de 6, 0 m 3/h, o campo mínimo de regulagem é de 2% entre aberto e fechado.

4. INSCRIÇÕES E MARCAS OBRIGATÓRIAS • Relojoaria: • • • Marca ou símbolo do fabricante Código do modelo do fabricante Vazão nominal e classe metrológica Unidade de medida do volume em m 3 Marca de aprovação do modelo

INSCRIÇÕES E MARCAS OBRIGATÓRIAS • Foto da relojoaria

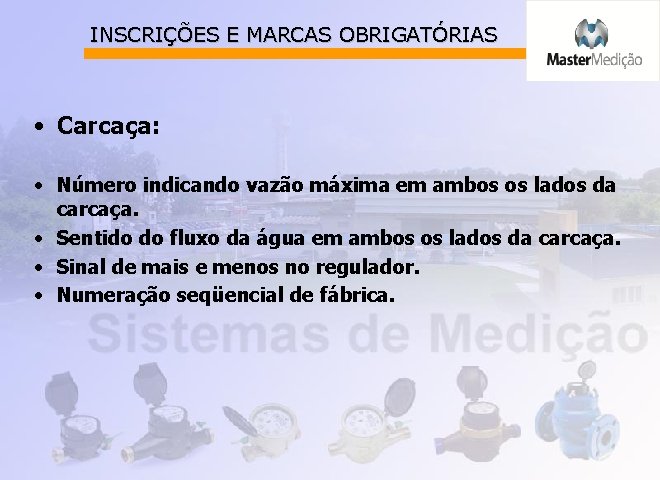

INSCRIÇÕES E MARCAS OBRIGATÓRIAS • Carcaça: • Número indicando vazão máxima em ambos os lados da carcaça. • Sentido do fluxo da água em ambos os lados da carcaça. • Sinal de mais e menos no regulador. • Numeração seqüencial de fábrica.

INSCRIÇÕES E MARCAS OBRIGATÓRIAS • Foto da carcaça

5. LACRE • Todos os medidores devem possuir dispositivo que permita a lacração.

6. APROVAÇÃO DE MODELO 6. 1 Todos os hidrômetros devem ter modelo aprovado pelo Inmetro. 6. 4 Ensaios: - ensaio hidrostático - estanqueidade - verificação de funcionamento inverso - determinação dos erros - curva de erros - determinação de perda de carga - ensaio de desgaste acelerado - fadiga

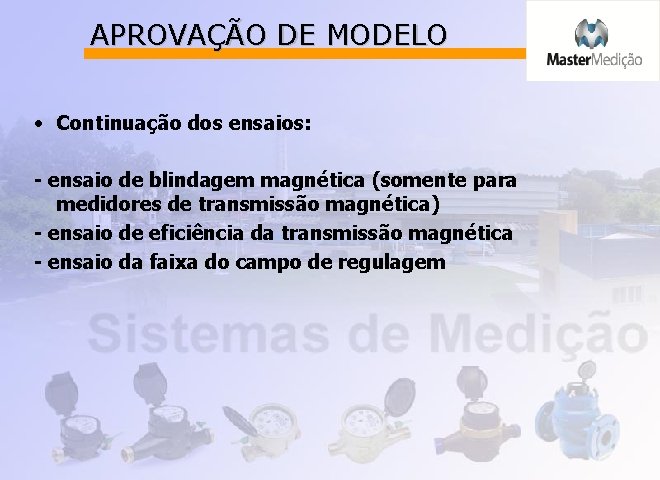

APROVAÇÃO DE MODELO • Continuação dos ensaios: - ensaio de blindagem magnética (somente para medidores de transmissão magnética) - ensaio de eficiência da transmissão magnética - ensaio da faixa do campo de regulagem

TABELA DE VAZÕES

Volumes admissíveis • Volumes mínimos para determinação dos erros de indicação:

7. VERIFICAÇÃO INICIAL 7. 5 Ensaios de verificação inicial. A) Estanqueidade: colocamos 20 Kgf/cm² durante 1 min ou 15 Kgf/cm² durante 15 min. B) Determinação dos erros de indicação. Deve ser verificados no mínimo 3 pontos. Qn, Qt e Qmin

Erros Máximos Admissíveis • No campo superior de medição: de Qmáx até Qt inclusive, o erro admissível é ± 2, 0%. • No campo inferior de medição: abaixo de Qt até Qmín, o erro admissível é ± 5, 0% FIM
