Tratamiento y Calidad del Agua Potable en PR

Tratamiento y Calidad del Agua Potable en PR, AAA - FY 2005 Jorge Martínez, P. E. , MPH U. S. Environmental Protection Agency Caribbean Environmental Protection Division

¿ Qué es Agua ? Crítica para la vida H 2 O Muy raro encontrarla en su forma pura Dos partes Hidrógeno, una parte oxígeno 2

¿De dónde obtiene la AAA el Agua Potable en PR? 3

Toma Superficial 4

Toma Superficial 5

Lago, Dos Bocas 6

Pozo Hincado AAA 7

Organismos ¿ Qué hay en el agua ? H 2 O Algas Partículas Metales 8

¿ Por que están en el agua ? Área de Recarga del Acuífero sin Restricción Precipitación Pozo de Flujo Artesiano Evaporación y Transpiración Pozo de Bombeo Evaporacción Área de Recarga del Acuífero Restringuido Escorrentía Acuífero Río Infiltración Nivel Freático Infiltración Lago Acuifero sin Restricción Acuifero Restringuido Material Menos Permeable, Como Arcilla Capa Impermeable de Roca 9

¿ Qué realmente queremos beber ? H 2 O Sólo trazas de elementos beneficiosos 10

¿ Cómo sacamos entonces el resto de las cosas ? Coagulante TRATAMIENTO Sedimentación Cloro Agua cruda Floculación Filtración 11

¿ Qué exactamente hace una Planta de Tratamiento ? 12

Químicos Principales que se usan INACTIVACION REMOCION 13

Dosificadora de Polímeros 14

Tratamiento del Agua Mezclado Rápido TANQUES DONDE SE AGITA EL AGUA VIGOROSAMENTE PARA LOGRAR UN BUEN MEZCLADO Y ASEGURAR EL CONTACTO DE LOS QUIMICOS (POLIMEROS, CLORO, CAL) CON LAS PARTICULAS. A ESTE PROCESO SE LE LLAMA COAGULACION. EL COAGULANTE O POLIMERO NEUTRALIZA LAS CARGAS ELECTROSTATICAS DE LAS PARTICULAS (QUE POR LO GENERAL SON NEGATIVAS) Y EVITA QUE SE REPELAN FOMENTANDO ENTONCES QUE SE ATRAIGAN. 15

Tanque de Mezclado Rápido 16

Tratamiento del Agua Floculación TANQUES DONDE SE AGITA EL AGUA LENTAMENTE PARA LOGRAR FLOCULOS MAS GRANDES, CON MAYOR PESO Y QUE SEDIMENTEN MAS EFICIENTEMENTE. A ESTE PROCESO SE LE LLAMA FLOCULACION. 17

Floculador Estático 18

Tratamiento del Agua Sedimentación TANQUES EN DONDE SE REDUCE LA VELOCIDAD DEL AGUA CON FLOCULOS, PARA PROVEER MAS TIEMPO PARA QUE LAS PARTICULAS SE ASIENTEN MEDIANTE LA FUERZA DE GRAVEDAD. A ESTE PROCESO SE LE LLAMA SEDIMENTACION. 19

Sedimentador 20

Tanque Sedimentación 21

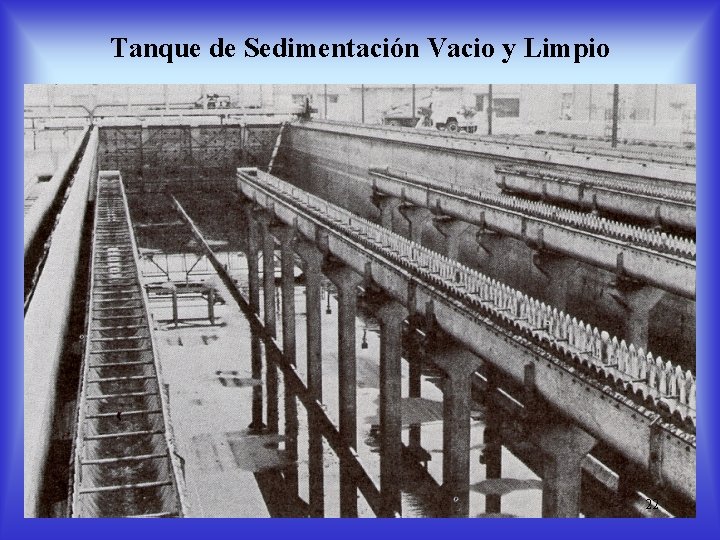

Tanque de Sedimentación Vacio y Limpio 22

Lodos de Sedimentador 23

Tratamiento de Agua Filtración Carbón Activado Granular TANQUES EN DONDE EL AGUA MAS CLARA QUE PROVIENE DE LOS SEDIMENTADORES SE PASA A TRAVES DE UN MEDIO POROSO PARA REMOVER LAS PARTICULAS QUEDAN. A ESTE PROCESO SE LE LLAMA FILTRACION. PUEDE REMOVER MATERIA SUSPENDIDA, NO EN SOLUCION, TAL COMO FLOCULOS QUE NO SEDIMENTARON, ALGAS, MICROORGANISMOS Y OTROS. 24

Tratamiento de Agua Tanque de Agua Filtrada Carbón Activado Granular Hacia Distribución 25

Modelo de Filtro de Arena 26

Tanque de Filtración 27

Tratamiento del Agua Desinfección PROCESO PARA DESTRUIR O INACTIVAR ORGANISMOS QUE CAUSAN ENFERMEDADES, Y PARA MANTENER UN RESIDUAL QUE PREVENGA EL CRECIMIENTO DE ORGANISMOS EN LA RED 28 DE DISTRIBUCION.

Tratamiento del Agua Sistema de Almacenaje y Distribución Más Cloro LOS TANQUES DE DISTRIBUCION PROVEEN PARA UNA RESERVA DE AGUA DURANTE LOS PICOS EN DEMANDA Y PARA EL TIEMPO DE CONTACTO CON EL CLORO. LA DISTRIBUCION OCURRE A TRAVES DE TUBERIAS 29

Repasemos 30

Estación de bombeo Mezcla rápida Adición de químicos Floculación Sedimentación Fuente de abasto Depósito de agua tratada / retención Filtros Adición de desinfectante 31
