Tratamiento del agua
Temario de la presentación 1. ¿Qué contiene el agua? 2. Problemas del agua 3. Filtración de agua - Espectro de filtración - Filtración - Ablandamiento - Ósmosis inversa - Desionización
Variaciones de agua 1. Agua subterránea - Pozos, manantiales - Filtración natural Extracción total de agua, 2000 Agua subterránea Agua superficial 2. Agua superficial - Lagos y ríos Extracción de agua superficial EXPLICACIÓN Extracción de agua, en millones de galones al día 0 Más de 0 a 2, 000 a 5, 000 a 10, 000 a 20, 000 a 40, 000 ¡Amplias variaciones en la composición!
¿Por qué nos interesa a nosotros? • • • La vida útil y el rendimiento de los humidificadores están relacionados con la calidad del agua Se evitan problemas al conocer la composición del agua de antemano La empresa de servicios públicos local es una buena fuente
Agua: el solvente universal Medidas Dureza Total de sólidos disueltos Conductividad Cloruros PH Sílice Componentes Minerales: calcio, magnesio, sulfatos, cloruros Minerales + orgánicos (p. ej. , fosfatos) Sales disueltas Los más comunes Ca. Cl y Na. Cl 0 – 6 ácido, 7 neutro, 8 - 14 base Silicatos disueltos
¿Qué contiene el agua que usa? Equipo para análisis de agua con el agente 1507213 • Equipo de análisis de sílice - un uso • 50 tiras reactivas para análisis de dureza • 50 tiras reactivas para análisis de p. H • 40 tiras reactivas para análisis de cloruro • 1 medidor de conductividad tipo pluma
¿Qué efectos se producen? Medidas Dureza Total de sólidos disueltos Conductividad Cloruros p. H Sílice Problemas Sarro, espuma Espuma Afecta el rendimiento de los electrodos Incrementa la corrosividad del agua Afecta la corrosividad del agua Componente de sarro duro
Problemas de agua: sarro en exceso • El agua se evapora y quedan solo los minerales • El sarro se adhiere a las superficies calientes • Se reduce la transferencia de calor • Es necesario realizar una limpieza periódica para eliminarlo • El exceso de sarro por lo general se soluciona con un tratamiento
Problemas de agua: altos niveles de cloruros • Fisura por corrosión bajo tensión • Mantenimiento frecuente y menor producto • Reducción de vida útil del cilindro/dispositivo en electrodo y MH • Uso de boquillas produce pulverización
Más detalles sobre el sarro y la corrosión • Boletín técnico 011 -02 • Calidad y límites del agua • Calcula la posibilidad de problemas

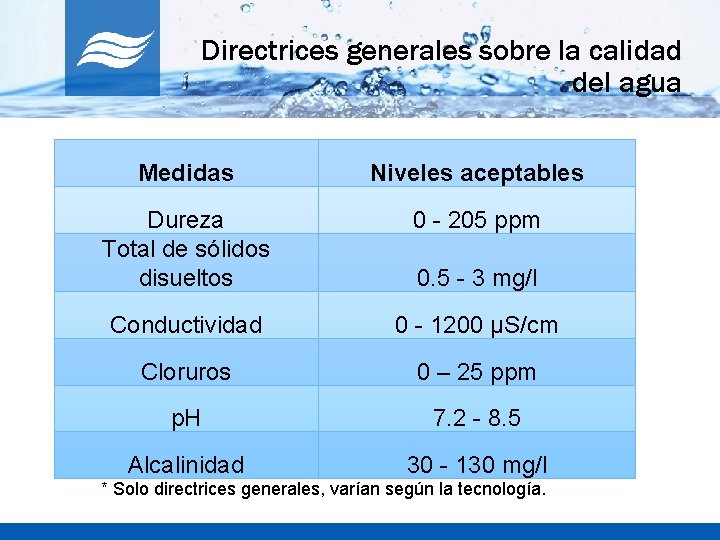

Directrices generales sobre la calidad del agua Medidas Niveles aceptables Dureza Total de sólidos disueltos 0 - 205 ppm Conductividad 0 - 1200 μS/cm Cloruros 0 – 25 ppm p. H 7. 2 - 8. 5 Alcalinidad 30 - 130 mg/l 0. 5 - 3 mg/l * Solo directrices generales, varían según la tecnología.
Soluciones para el tratamiento del agua • El tratamiento ayuda a resolver los problemas antes de que surjan • El tratamiento del agua transfiere el mantenimiento a otros sitios • Recuerde: los minerales tienen que salir por algún lado.
El espectro de filtración Microscopio ST (efecto túnel) Micrómetros (escala logarítmica) Rango iónico Microscopio electrónico de barrido Microscopio óptico Rango macromolecular Rango molecular Visible a simple vista Rango de micropartícula Rango de macropartícula Unidades Angstrom (escala logarítmica) Peso molecular aprox. (tipo de sacárido-No escala) Proteína albúmina Sales acuosas Tamaño relativo de materia común Negro de carbón Pigmento de pintura Endotoxina/Pirógeno Radio atómico Arena de playa A. C. Fine Test Dust Humo de tabaco Colorantes sintéticos Grano de resina de interc. iónico Látex/Emulsión Colorante azul índigo Sílice coloidal Pesticida Herbicid a Amianto Glóbulo s rojos ULTRAFILTRACIÓN NANOFILTRACI ÓN Nota: │ Micrón (1 x 10 -6 metros) ≈ 4 x 10 -5 pulgadas (0. 00004 pulgadas) │ Unidad Angstrom = 10 -10 metros = 10 -4 micrómetros (micrones) Polen Pelo humano Polvo de carbón Criptos poridio ÓSMOSIS INVERSA (hiperfiltración) Carbón activo granulado Harina molida Gelatina Proceso de separación Punto de alfiler Bacteria Virus Azúcar Iones metálicos Células de levadura Quiste de Giardia Neblina FILTRACIÓN DE PARTÍCULAS MICROFILTRACIÓN © Copyright 1996, 1993, 1990, 1984 Osmonics, Inc. Minnetonka, Minnesota, EE. UU. )
Filtración de agua en línea • Elimina partículas grandes, limaduras, oxidación, arena, etc. • La nano/microfiltración puede eliminar las partículas a nivel de partícula • No elimina las sales • Los filtros deben reemplazarse
Ablandamiento del agua • Sustituye la dureza con las sales • Requiere prefiltración para eliminar las partículas físicas • Es necesario agregar sal Depósito de salmuera Ablandador de agua • Los sistemas de ablandamiento sencillos no producen agua durante los ciclos de regeneración
Fundamentos de los ablandadores de agua IONES DE CALCIO Y MAGNESIO EN AGUAS NO TRATADAS IONES SÓDICOS RESINA DE INTERCAMBIO IÓNICO IONES DE CALCIO Y MAGNESIO 0 IONES SÓDICOS EN AGUAS TRATADAS Depósito de salmuera Proceso de regeneración Depósito de ablandador de agua en servicio
Ablandamiento de agua y humidificadores • Aumento significativo en conductividad • Crea sarro escamoso y salado fácil de limpiar en las unidades de vapor • ¡No se debe usar con boquillas!

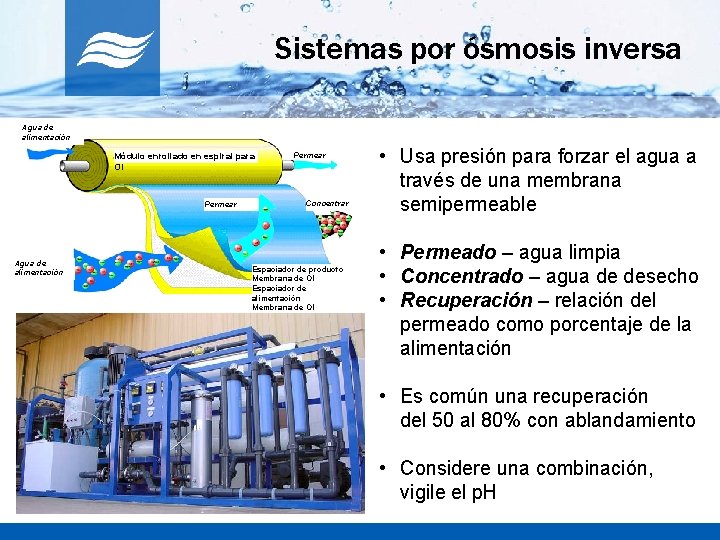

Sistemas por ósmosis inversa Agua de alimentación Módulo enrollado en espiral para OI Permear Agua de alimentación Permear Concentrar Espaciador de producto Membrana de OI Espaciador de alimentación Membrana de OI • Usa presión para forzar el agua a través de una membrana semipermeable • Permeado – agua limpia • Concentrado – agua de desecho • Recuperación – relación del permeado como porcentaje de la alimentación • Es común una recuperación del 50 al 80% con ablandamiento • Considere una combinación, vigile el p. H
Ósmosis inversa: el factor temperatura 1. 30 1. 20 1. 10 Factor de corrección 1. 00 0. 90 0. 80 0. 70 0. 60 0. 50 0. 40 35 40 45 50 55 60 65 70 Temperatura 75 80 85 90 95
Ósmosis inversa: dimensionamiento Información obligatoria • ¿Carga del humidificador? ______ (l/hr) • ¿Temperatura del agua de alimentación? ______ (°C) • Factor de corrección de temperatura de las membranas de OI: ____ • Agregar factor de seguridad del 15%. Dimensión OI = l/hr x factor de corrección x 1. 15
Ejemplo de ósmosis inversa Información obligatoria • ¿Carga del humidificador? 100 (l/hr) • ¿Temperatura del agua de alimentación? 10 ºC • Factor de corrección de temperatura de las membranas de OI: 0. 6 • Agregar factor de seguridad del 15%. 100 l/hr 0. 6 x 1. 15 = 192 l/hr
Ósmosis inversa y los humidificadores • Transfiere el mantenimiento del humidificador a la unidad de OI • Menores descargas del humidificador, considerar uso del agua de OI • Necesario para sistemas de boquillas • Ideal para sistemas de evaporación Consejos: • Si no necesita OI exclusivamente, considere una combinación • Vigile el nivel de p. H, algunas unidades tienden a aumentar la acidez • Considere la compra a nivel local con un contrato de mantenimiento
Soluciones de OI de Nortec • 2 opciones disponibles: Axeon Water Technologies, ML Systems • Contacte con Nortec para obtener información y una cotización

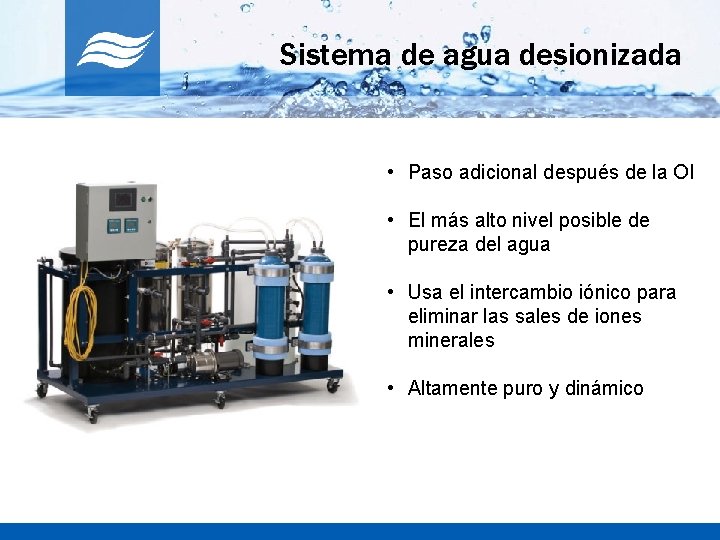

Sistema de agua desionizada • Paso adicional después de la OI • El más alto nivel posible de pureza del agua • Usa el intercambio iónico para eliminar las sales de iones minerales • Altamente puro y dinámico
Resumen • El contenido del agua no se reduce a solo H 20 • Tener conocimientos de la calidad del agua en su región le ayuda a evitar problemas • Los minerales tienen que salir por algún lado • La filtración, el ablandamiento, la OI y la DI son métodos para tratar el agua
¿Preguntas? ¿Preguntas ?
