Tração DIMENSIONAMENTO SEGUNDO A NBR-8800: 2008 Prof. Talles Mello www. tallesmello. com. br
Peças Tracionadas NBR 8800: 2008 Estado limite de escoamento da seção bruta (menor dos valores) Estado limite de ruptura da seção líquida
Peças Tracionadas NBR 8800: 2008 Força resistente de cálculo: Aço estrutural, pinos e parafusos ( a) fk fd m Combinações Escoamento e Ruptura Instabilidade ( a 2) ( a 1) Normais 1, 10 1, 35 Especiais ou de construção 1, 10 1, 35 Excepcionais 1, 00 1, 15 fd - resistência de cálculo ou projeto fk - resistência característica m - coeficiente de ponderação Tabela 3 – NBR 8800
Peças Tracionadas NBR 8800: 2008 Área Líquida An em ligação com apenas uma linha de parafuso: espessura largura diâmetro do bordo avariado folga do da peça parafuso na estampagem furo padrão do furo
Peças Tracionadas NBR 8800: 2008 Área Líquida An em ligação com duas ou mais linhas de parafusos: número de furos na seção de ruptura valor somado para cada linha oblíqua ligando dois furos não alinhados

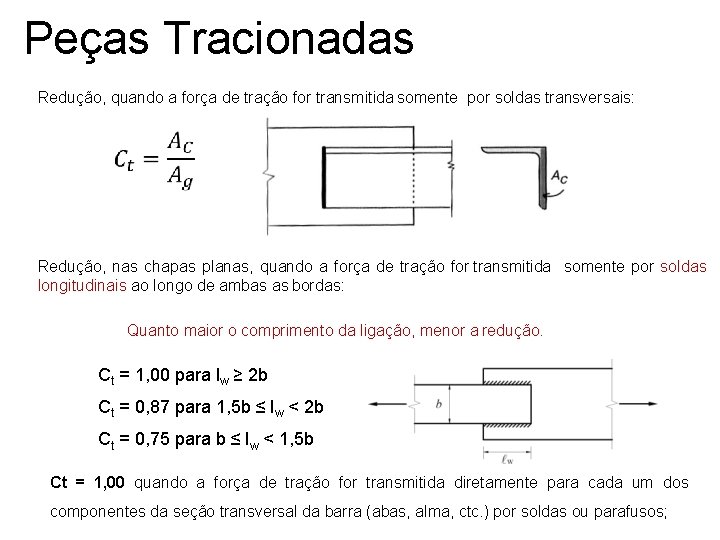

Peças Tracionadas NBR 8800: 2008 Redução, quando a força de tração for transmitida somente por soldas transversais: Redução, nas chapas planas, quando a força de tração for transmitida somente por soldas longitudinais ao longo de ambas as bordas: Quanto maior o comprimento da ligação, menor a redução. Ct = 1, 00 para lw ≥ 2 b Ct = 0, 87 para 1, 5 b ≤ lw ˂ 2 b Ct = 0, 75 para b ≤ lw ˂ 1, 5 b Ct = 1, 00 quando a força de tração for transmitida diretamente para cada um dos componentes da seção transversal da barra (abas, alma, ctc. ) por soldas ou parafusos;

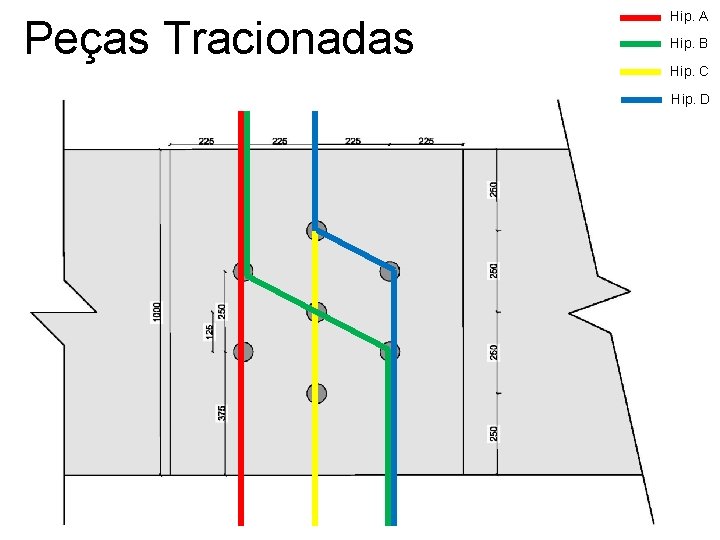

Peças Tracionadas NBR 8800: 2008 Hip. A Hip. B Hip. C Hip. D
Peças Tracionadas Limite de Esbeltez Índice de Esbeltez (item 5. 2. 8):

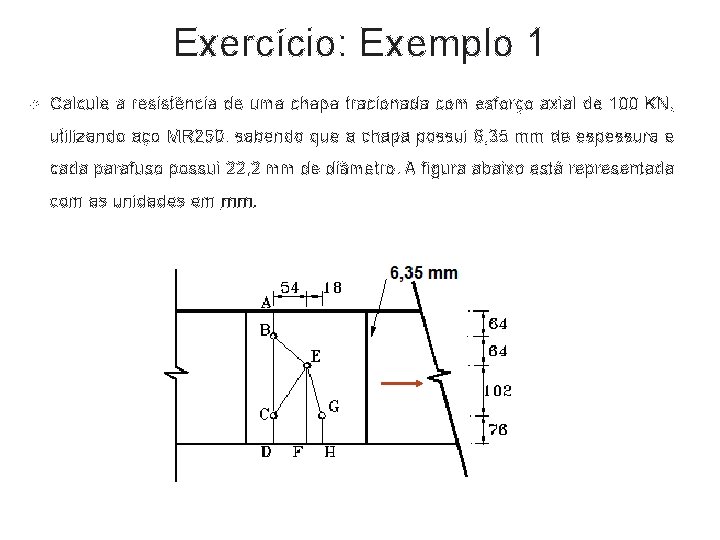

Exercício: Exemplo 1 Calcule a resistência de uma chapa tracionada com esforço axial de 100 KN, utilizando aço MR 250, sabendo que a chapa possui 6, 35 mm de espessura e cada parafuso possui 22, 2 mm de diâmetro. A figura abaixo está representada com as unidades em mm.

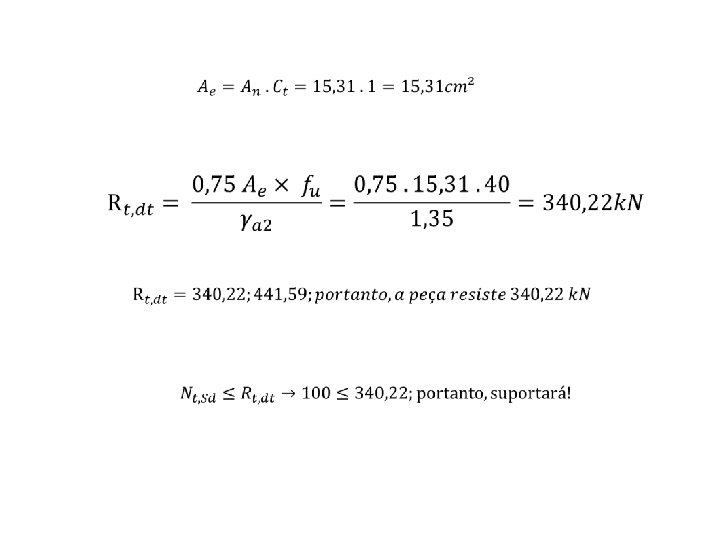

Exercício: Exemplo 2 Exemplos Calcular a espessura necessária de uma chapa de 100 mm de largura, sujeita a um esforço axial permanente de 360 k. N. Utilizar aço MR-250. 100 mm N = 360 k. N 100 mm ?
Exercício: Exemplo 3 Exemplos Verifique se as dimensões da chapa são satisfatórias, sabendo que, será uma chapa de 80 mm de largura, sujeita a um esforço axial permanente de 700 k. N. Utilizar aço MR-250. 80 mm N = 700 k. N 80 mm 15 mm
Exercício: Exemplo 4 Hip. A Hip. B Hip. C Hip. D
