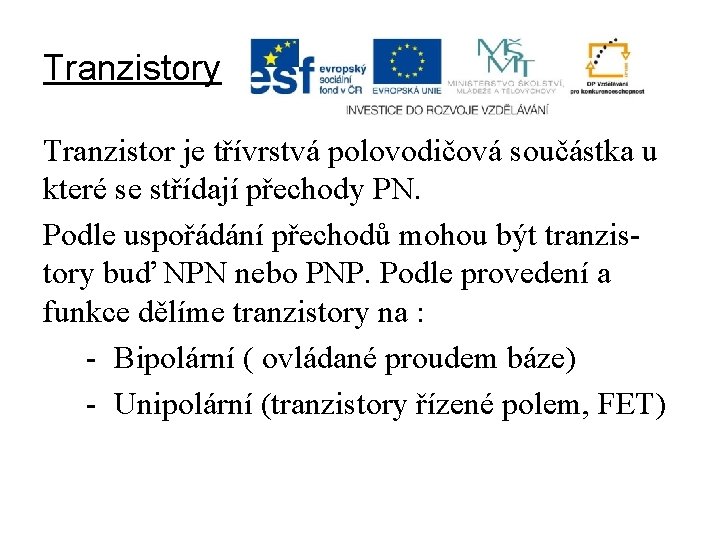

Tranzistory Tranzistor je třívrstvá polovodičová součástka u které se střídají přechody PN. Podle uspořádání přechodů mohou být tranzistory buď NPN nebo PNP. Podle provedení a funkce dělíme tranzistory na : - Bipolární ( ovládané proudem báze) - Unipolární (tranzistory řízené polem, FET)

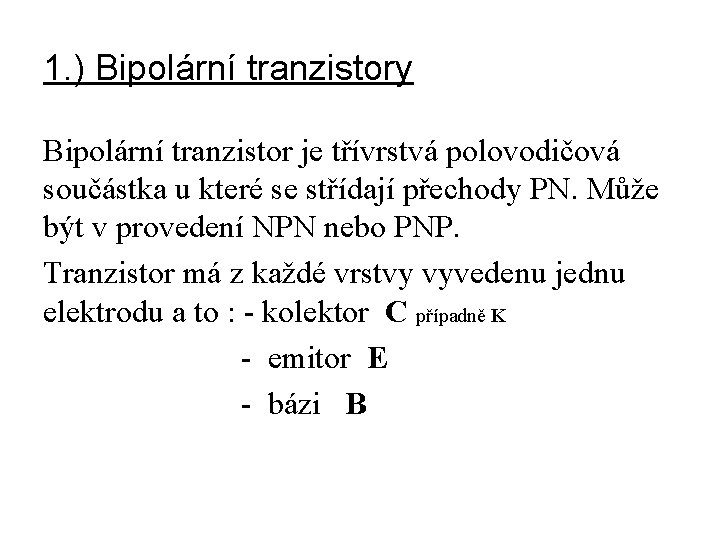

1. ) Bipolární tranzistory Bipolární tranzistor je třívrstvá polovodičová součástka u které se střídají přechody PN. Může být v provedení NPN nebo PNP. Tranzistor má z každé vrstvy vyvedenu jednu elektrodu a to : - kolektor C případně K - emitor E - bázi B

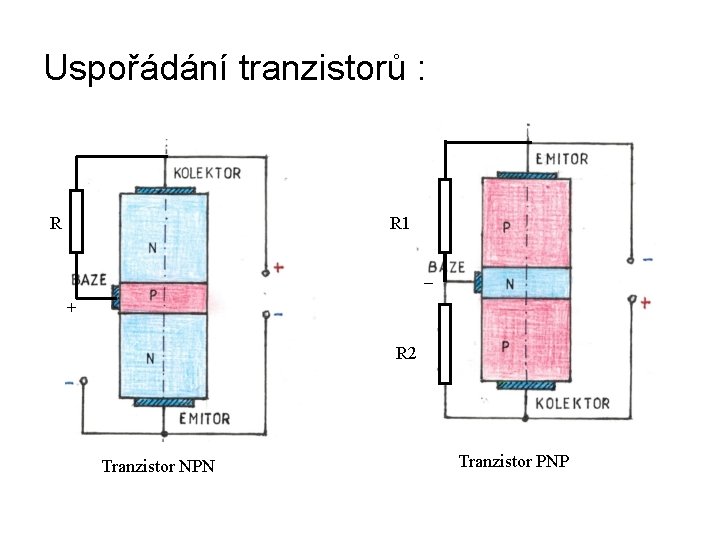

Uspořádání tranzistorů : R R 1 _ + R 2 Tranzistor NPN Tranzistor PNP

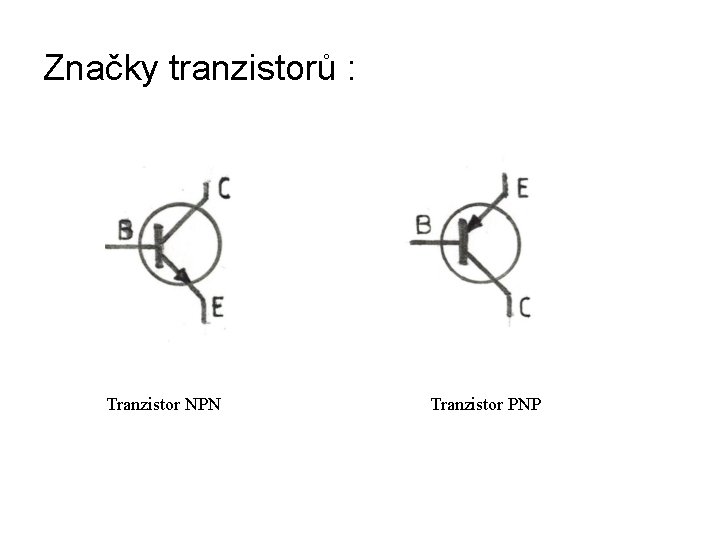

Značky tranzistorů : Tranzistor NPN Tranzistor PNP

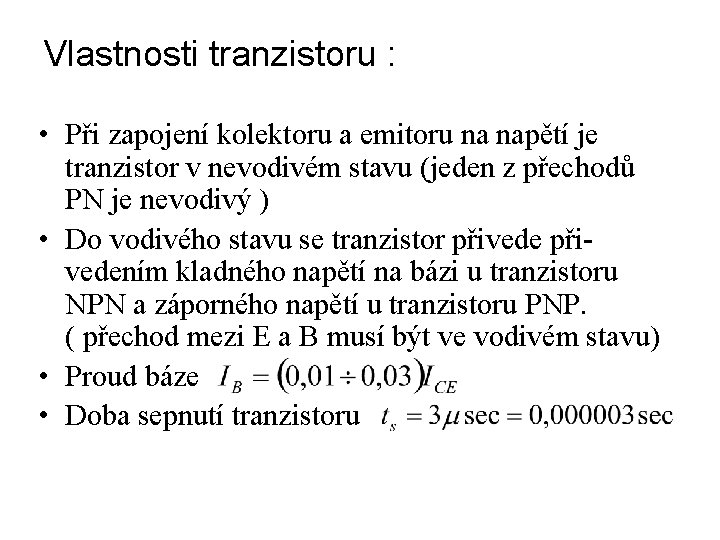

Vlastnosti tranzistoru : • Při zapojení kolektoru a emitoru na napětí je tranzistor v nevodivém stavu (jeden z přechodů PN je nevodivý ) • Do vodivého stavu se tranzistor přivedením kladného napětí na bázi u tranzistoru NPN a záporného napětí u tranzistoru PNP. ( přechod mezi E a B musí být ve vodivém stavu) • Proud báze • Doba sepnutí tranzistoru

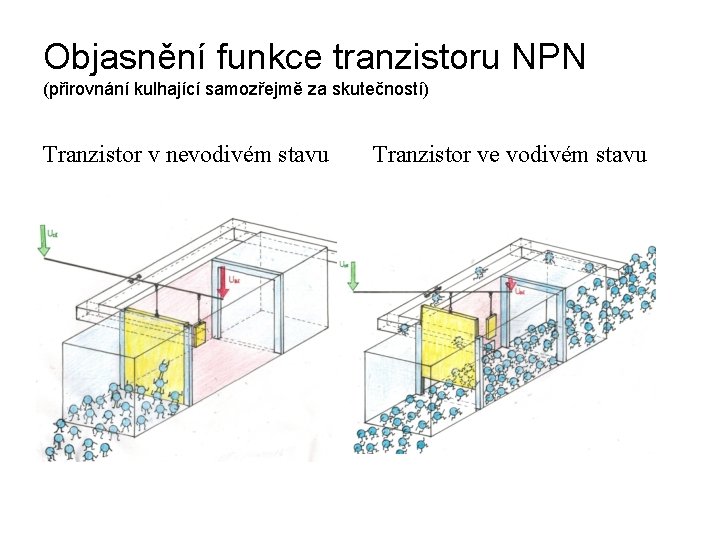

Objasnění funkce tranzistoru NPN (přirovnání kulhající samozřejmě za skutečností) Tranzistor v nevodivém stavu Tranzistor ve vodivém stavu

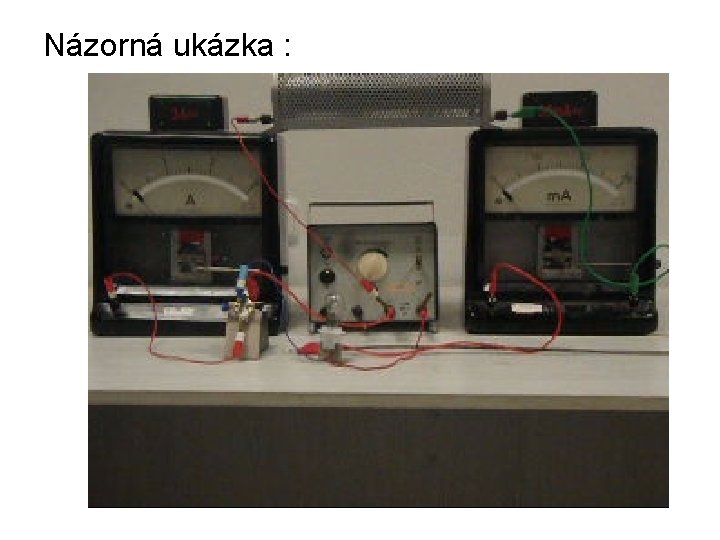

Názorná ukázka :

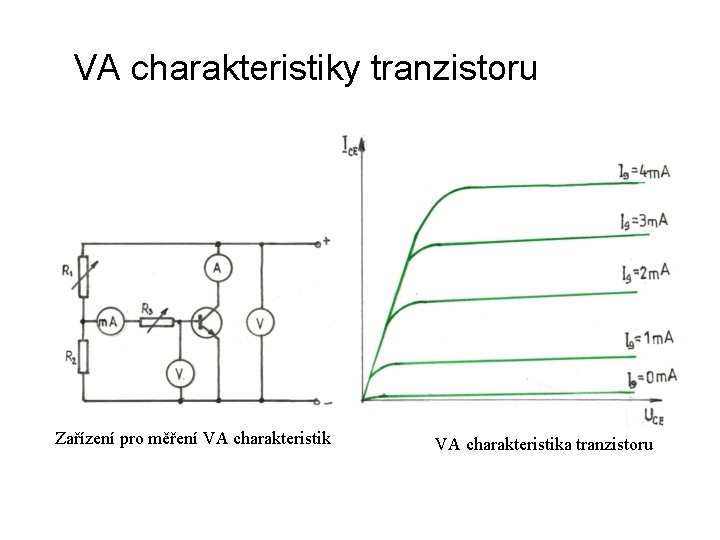

VA charakteristiky tranzistoru Zařízení pro měření VA charakteristika tranzistoru

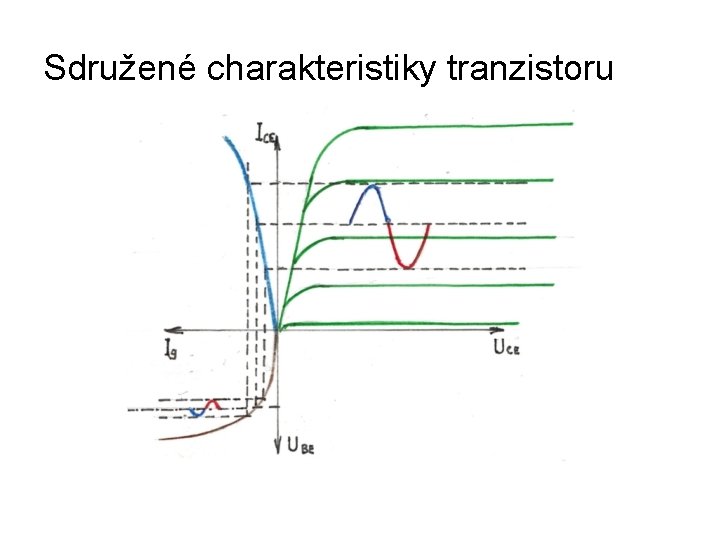

Sdružené charakteristiky tranzistoru

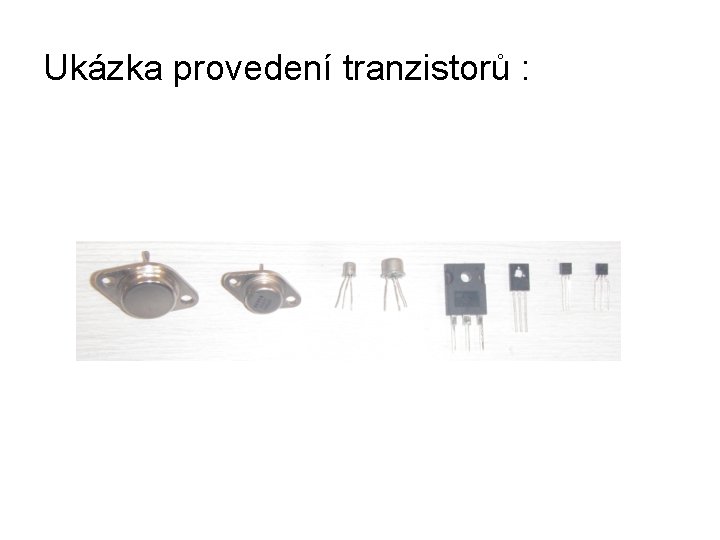

Ukázka provedení tranzistorů :

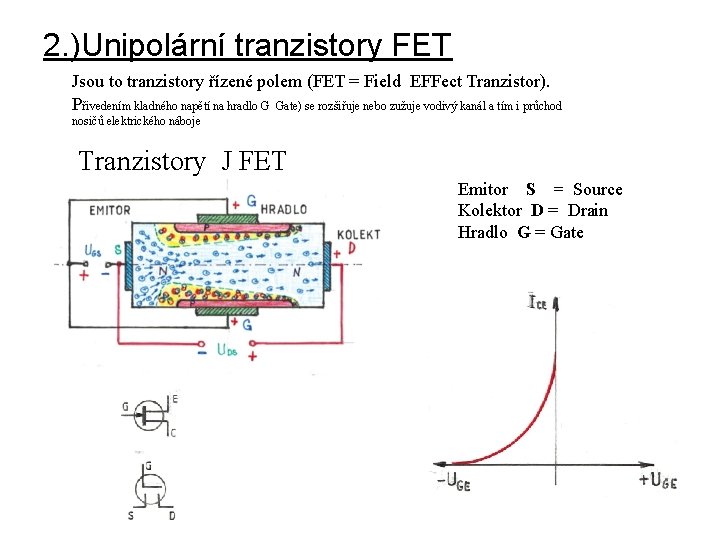

2. )Unipolární tranzistory FET Jsou to tranzistory řízené polem (FET = Field EFFect Tranzistor). Přivedením kladného napětí na hradlo G Gate) se rozšiřuje nebo zužuje vodivý kanál a tím i průchod nosičů elektrického náboje Tranzistory J FET Emitor S = Source Kolektor D = Drain Hradlo G = Gate

Tranzistory MOS FET

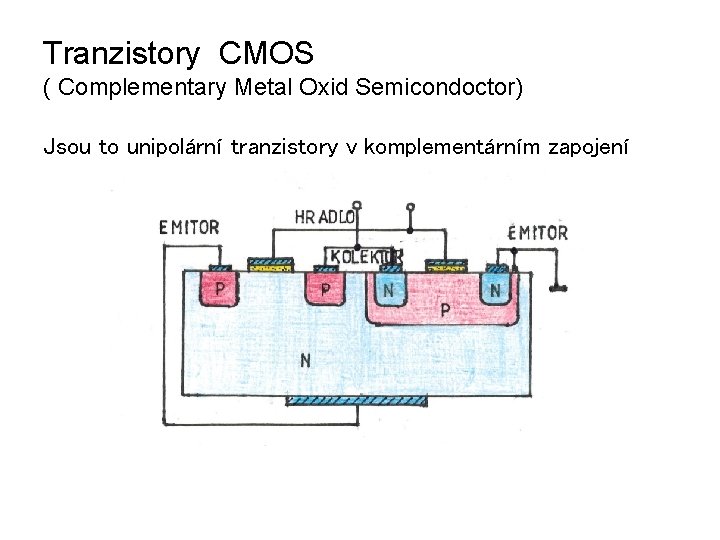

Tranzistory CMOS ( Complementary Metal Oxid Semicondoctor) Jsou to unipolární tranzistory v komplementárním zapojení
