Transístor bipolar O termo Transístor resulta da aglutinação dos termos ingleses TRANsfer + re. SISTOR (resistência de transferência). O termo bipolar refere-se ao facto dos portadores electrões e lacunas participarem no processo do fluxo de corrente. http: //www. prof 2000. pt/users/lpa
Constituição Um transístor bipolar (com polaridade NPN ou PNP) é constituído por duas junções PN (junção base-emissor e junção base-colector) de material semicondutor (silício ou germânio) e por três terminais designados por Emissor (E), Base (B) e Colector (C). Altamente dopado Camada mais fina e menos dopada Menos dopado que o Emissor e mais dopado que a Base N – Material semicondutor com excesso de electrões livres P – Material semicondutor com excesso de lacunas 2
Junções PN internas e símbolos Junção PN base - emissor Junção PN base - colector 3
Principio de funcionamento Para que o transístor bipolar conduza é necessário que seja aplicada na Base uma corrente mínima (VBE ≥ 0, 7 Volt), caso contrário não haverá passagem de corrente entre o Emissor e o Colector. IB = 0 O transístor não conduz (está ao corte) Se aplicarmos uma pequena corrente na base o transístor conduz e pode amplificar a corrente que passa do emissor para o colector. Uma pequena corrente entre a base e o emissor… …origina uma grande corrente entre o emissor e o colector 4
Utilização O transístor bipolar pode ser utilizado: n n n como interruptor electrónico. na amplificação de sinais. como oscilador. 5
Polarização Para o transístor bipolar poder ser utilizado com interruptor, como amplificador ou como oscilador tem que estar devidamente polarizado através de uma fonte DC. Para o transístor estar correctamente polarizado a junção PN base – emissor deve ser polarizada directamente e a junção base – colector deve ser polarizada inversamente. Regra prática: O Emissor é polarizado com a mesma polaridade que o semicondutor que o constitui. A Base é polarizada com a mesma polaridade que o semicondutor que a constitui. O Colector é polarizado com polaridade contrária à do semicondutor que o constitui. Emissor Base Colector P N P N + - - - + + 6
Polarização Emissor Base Colector P N P N + - - - + + + _ Rc Rc Rb – Resistência de polarização de base Rb Rc – Resistência de colector ou resistência de carga + Rb _ 7

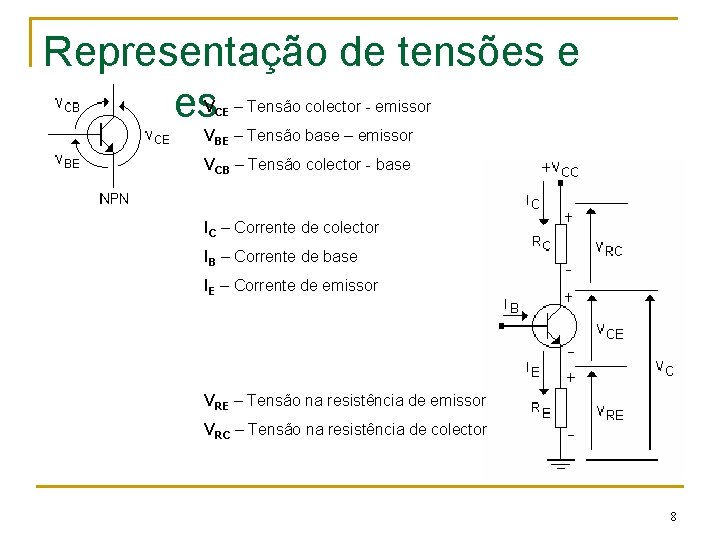

Representação de tensões e correntes VCE – Tensão colector - emissor VBE – Tensão base – emissor VCB – Tensão colector - base IC – Corrente de colector IB – Corrente de base IE – Corrente de emissor VRE – Tensão na resistência de emissor VRC – Tensão na resistência de colector 8
Relação das correntes + Rc IB Rb IC Considerando o sentido convencional da corrente e aplicando a lei dos nós obtemos a seguinte relação das correntes num transístor bipolar IE = I C + I B IE 9
Características técnicas Utilizando o código alfanumérico do transístor podem-se obter as suas características técnicas por consulta de um data book ou de um data sheet do fabricante. IC É a máxima corrente de colector que o transístor pode suportar. Se este parâmetro for excedido o componente poderá queimar. VCEO Tensão máxima colector – emissor com a base aberta. VCBO Tensão máxima colector – base com o emissor aberto. VEBO Tensão máxima emissor – base com o colector aberto. h. FE ou Ganho ou factor de amplificação do transístor. h. FE = IC : IB Pd Potência máxima de dissipação. f. T Frequência de transição (frequência para a qual o ganho do transístor é 1 ou seja, o transístor não amplifica mais a corrente). 10
Substituição de transístores por equivalentes n Num circuito não se pode substituir um transístor de silício por um de germânio ou vice – versa. n Também não se pode trocar directamente um transístor NPN por um PNP ou vice – versa. n A letra (A, B, C…) que pode aparecer no fim do código alfanumérico indica sempre aperfeiçoamentos ou melhorias em pelo menos um dos parâmetros, limites ou características do transístor. Exemplo: O BC 548 A substitui o BC 548. O BC 548 A não substitui o BC 548 B 11

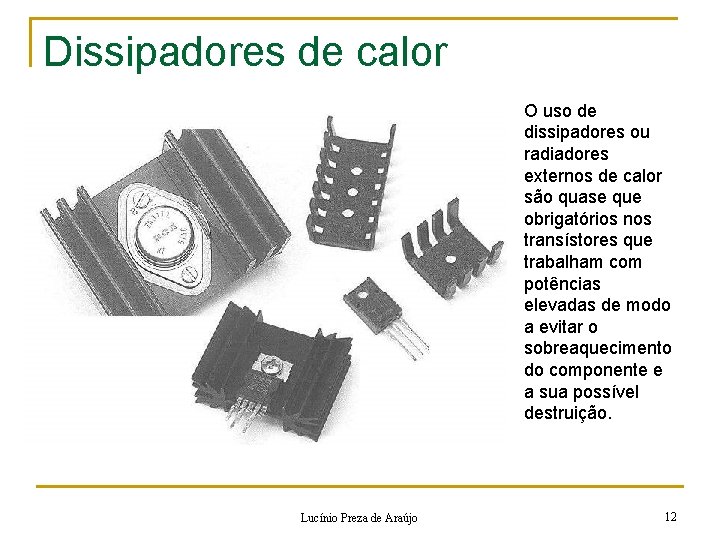

Dissipadores de calor O uso de dissipadores ou radiadores externos de calor são quase que obrigatórios nos transístores que trabalham com potências elevadas de modo a evitar o sobreaquecimento do componente e a sua possível destruição. Lucínio Preza de Araújo 12
