Transportadora de bandas Ariadna Gutiérrez Aguirre 12100275 Miriam Teresita Cervantes Lomelí 12100101 Monserrat Cabral Álvarez 12100075 Adriana Liseth Macedo Díaz 12100372 Mariana Guadalupe Amparo García 12100026 7°A 2 Junio del 2015
Introducción En está presentación se habla sobre los transportadores de bandas de alimentos, sus antecedentes, características, ventajas, desventajas, modo de funcionamiento, preguntas de repaso y referencias bibliográficas.
Antecedentes Las primeras cintas transportadoras que se conocen fueron empleadas para el transporte de carbón y materiales de la industria minera, fue aproximadamente en el año 1795.
Antecedentes La mayoría de estas tempranas instalaciones se realizaban sobre terrenos relativamente planos, así como en cortas distancias. El primer sistema de cinta transportadora era muy primitivo y consistía en una cinta de cuero, lona, o cinta de goma que se deslizaba por una tabla de madera plana o cóncava.
Antecedentes Este tipo de sistema no fue calificado como exitoso, pero proporcionó un incentivo a los ingenieros para considerar los transportadores como un rápido, económico y seguro método para mover grandes volúmenes de material de un lugar a otro.

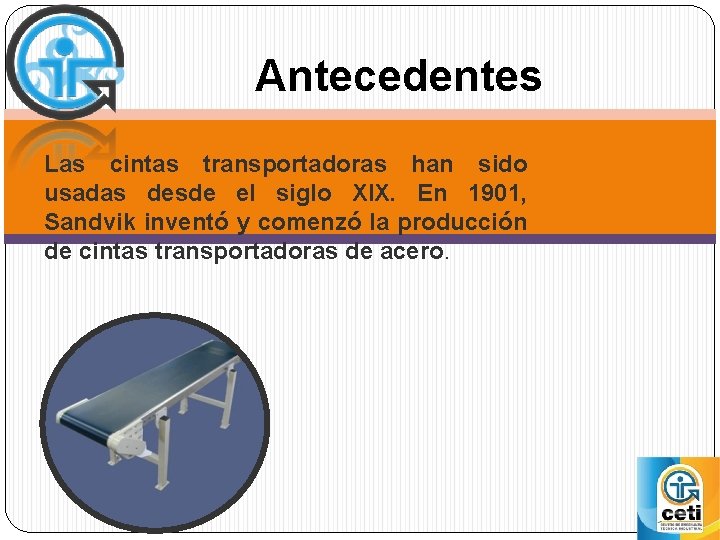

Antecedentes Las cintas transportadoras han sido usadas desde el siglo XIX. En 1901, Sandvik inventó y comenzó la producción de cintas transportadoras de acero.

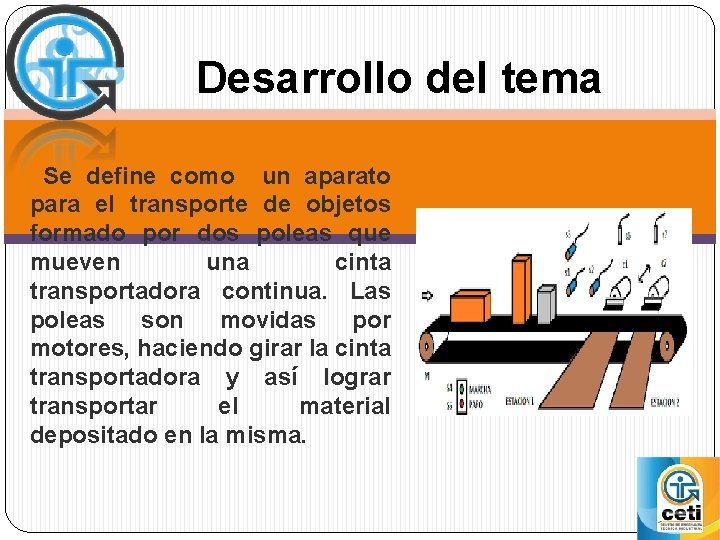

Desarrollo del tema Se define como un aparato para el transporte de objetos formado por dos poleas que mueven una cinta transportadora continua. Las poleas son movidas por motores, haciendo girar la cinta transportadora y así lograr transportar el material depositado en la misma.
Desarrollo del tema Las cintas o bandas transportadoras se usan como componentes en la distribución y almacenaje automatizados. Existe una amplia variedad de cintas transportadoras, que difieren en su modo de funcionamiento, medio y dirección de transporte.
Ventajas • Permiten el transporte de • • • materiales a gran distancia Se adaptan al terreno. Tienen una gran capacidad de transporte. Permiten transportar una variedad grande de materiales. Es posible la carga y la descarga en cualquier punto del trazado. Se puede desplazar.

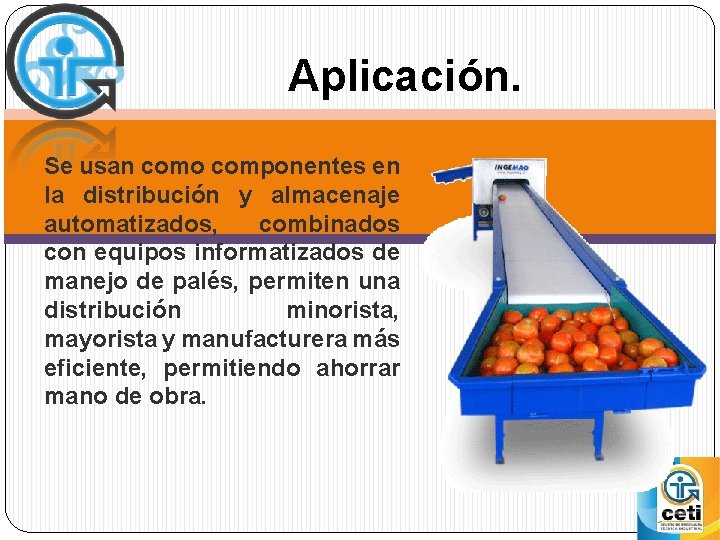

Aplicación. Se usan como componentes en la distribución y almacenaje automatizados, combinados con equipos informatizados de manejo de palés, permiten una distribución minorista, mayorista y manufacturera más eficiente, permitiendo ahorrar mano de obra.

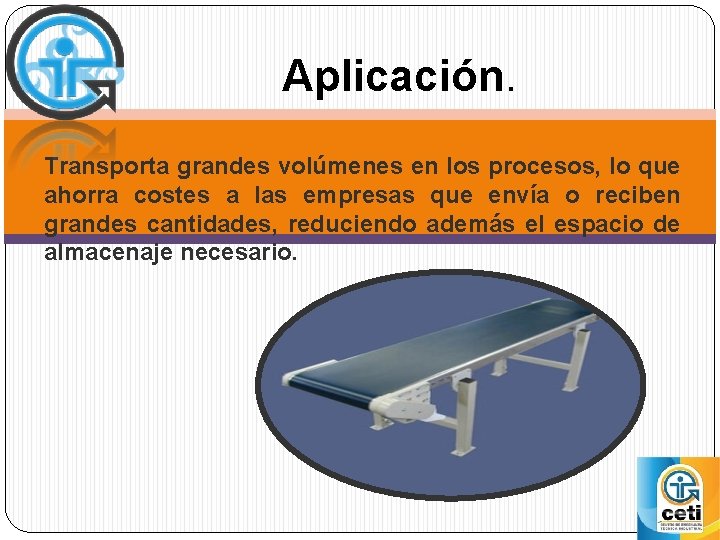

Aplicación. Transporta grandes volúmenes en los procesos, lo que ahorra costes a las empresas que envía o reciben grandes cantidades, reduciendo además el espacio de almacenaje necesario.
Componentes de una banda trasportadora.
Componentes de una banda transportadora a) Estructura soportante: La estructura soportante de una cinta transportadora está compuesta por perfiles tubulares o angulares, formando en algunos casos verdaderos puentes que se fijan a su vez, en soportes o torres estructurales apernadas o soldadas en una base salida.
Componentes de una banda trasportadora. b) Elementos deslizantes: Son los elementos sobre los cuales se apoya la carga, ya sea en forma directa o indirecta, perteneciendo a estos los siguientes: • Correa o banda: Tendrá una gran variedad de características, y su elección dependerá en gran parte del material a transportar, velocidad, esfuerzo o tensión a la que sea sometida, capacidad de carga a transportar, etc.
Componentes de una banda trasportadora. • Polines: Los transportadores que poseen estos elementos incorporados a su estructura básica de funcionamiento, son del tipo inerte, la carga se desliza sobre ellos mediante un impulso ajeno a los polines y a ella misma.
Tipos Banda transportadora de PVC: Se emplean para el transporte interior de productos manufacturados y/o a granel, en la mayoría de los sectores industriales: alimentación, cerámica, madera, papel, embalaje, cereales, etc. Teniendo diversas coberturas como: -Blanca alimentaria (PVC o Poliuretano). -Resistentes a grasas y aceites vegetales, animales o minerales.
Tipos Banda transportadora modulares: Se fabrican con materiales FDA (polietileno, polipropileno y poliacetal), permiten un amplio rango de temperatura de utilización (70 a 105ºC) y presentan las ventajas de su fácil manipulación, limpieza y montaje a la vez que una gran longevidad. Sus principales aplicaciones son: - Congelación. - Alimentación. - Embotellado. - Conservas.

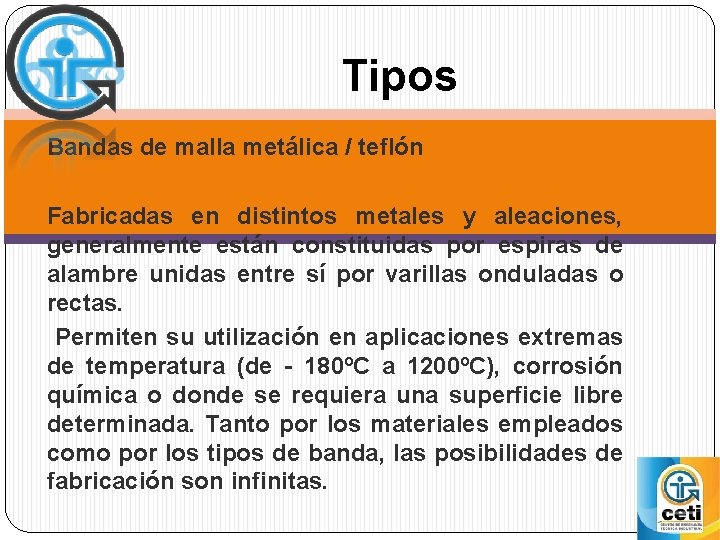

Tipos Bandas de malla metálica / teflón Fabricadas en distintos metales y aleaciones, generalmente están constituidas por espiras de alambre unidas entre sí por varillas onduladas o rectas. Permiten su utilización en aplicaciones extremas de temperatura (de - 180ºC a 1200ºC), corrosión química o donde se requiera una superficie libre determinada. Tanto por los materiales empleados como por los tipos de banda, las posibilidades de fabricación son infinitas.
Tipos Y las aplicaciones más usuales son: - Congelación, enfriamiento. - Hornos. - Sinterizado. - Filtrado. - Lavado.
Conclusión Se asegura que las bandas trasportadoras proporcionan grandes beneficios a la industria como lo son su eficiencia en el manejo de grandes volúmenes aumentando la productividad disminuyendo el tiempo de transporte y los grandes costes en la empresa en gran medida a esta característica se enfoca su empleo.
Referencias Bibliográficas: Ecu. Red. (s. f. ). Ecu. Red. Recuperado el 2 de Junio de 2015, de http: //www. ecured. cu/index. php/Cinta_Transportador Montija, M. d. (s. f. ). Rotrans. Recuperado el 1 de Junio de 2015, de http: //rotranssa. com/cintas-transportadoras M. , S. (Noviembre de 2010). INSTITUTO TECNOLÓGICO SUPERIOR DE TEPEACA. Recuperado el 31 de Mayo de 2015, de http: //www. itstepeaca. edu. mx/emagazine/vol 1, %20 num%203/banda. pdf 9
Preguntas de repaso: 1. - ¿Para que fueron empleadas las primeras cintas transportadoras que se conocieron? R= Para el transporte de carbón y materiales de la industria minera. 2. -Mencione una de las ventajas de la cinta transportadora: R=Permiten el transporte de materiales a gran distancia -Se adaptan al terreno. - Tienen una gran capacidad de transporte. -Permiten transportar una variedad grande de materiales.

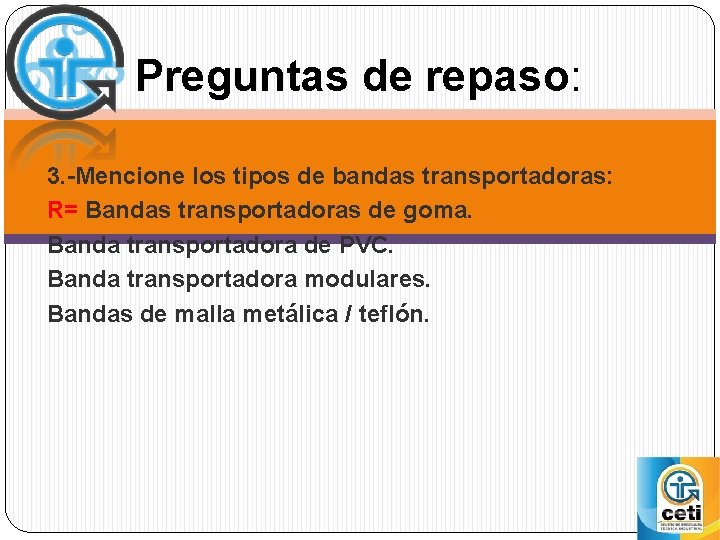

Preguntas de repaso: 3. -Mencione los tipos de bandas transportadoras: R= Bandas transportadoras de goma. Banda transportadora de PVC. Banda transportadora modulares. Bandas de malla metálica / teflón.

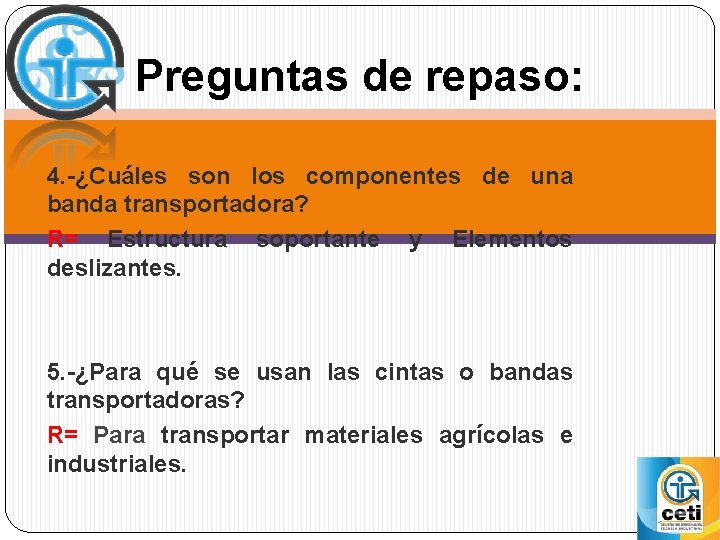

Preguntas de repaso: 4. -¿Cuáles son los componentes de una banda transportadora? R= Estructura soportante y Elementos deslizantes. 5. -¿Para qué se usan las cintas o bandas transportadoras? R= Para transportar materiales agrícolas e industriales.
