TRANSPORT LAYER PROTOCOLS TCP DAN UDP Materi 8

TRANSPORT LAYER PROTOCOLS ( TCP DAN UDP ) Materi 8 Jaringan Komputer Lanjut

Ports dan Sockets • • Port merupakan 16 bit nomor yang digunakan oleh host-to-host protocol guna mengenali level protokol yang lebih tinggi. Tipe Ports ada 2 macam yaitu : 1. Well-Known • • merupakan standard server misalnya Telnet menggunakan port 23. Banyaknya jumlah port ini antara 1 hingga 1023 2. Ephemeral • • • Port Ephemeral ini digunakan pada client Banyaknya jumlah port Ephemeral ini antara 1024 hingga 65535 Client dapat menggunakan sembarang nomor untuk Ephemeral port, dengan kombinasi <transport protocol, IP address, port number>

Ports dan Sockets • Beberapa contoh nomor port : port 21 FTP (File Transfer Protocol) port 23 Telnet port 25 SMTP port 80 HTTP port 110 POP 3 port 137 Net BIOS port 143 IMAP port 139 SMB port 443 HTTPS

Ports dan Sockets • Sockets merupakan penghubung dari aplikasi ke hardware • Sockets digunakan oleh sebuah proses untuk meminta layanan jaringan dari sistem informasi

Transport Layer Protocols meliputi : • UDP ( User Datagram Protokol ) • TCP ( Transmission Control Protocol )

User Datagram Protocols • UDP pada dasarnya adalah aplikasi interface untuk IP yang tidak mempunyai reliabillity, flowcontrol, error recovery. • Dalam Penggunaannya UDP mempunyai sifat connectionless-oriented. • Macam – macam aplikasi yang menggunakan UDP : 1. Trivial File Transfer Protocol (TFTP) 2. Domain Name System (DNS) 3. Remote Procedure Call (RPC) 4. Simple Network Management Protocol (SNMP) 5. Lightweight Directory Access Protocol (LDAP)

User Datagram Protocols • UDP digunakan untuk pengiriman data secara cepat tanpa memperhatikan ketepatan pengiriman data. Gambar UDP-Pseudo-IP Header

Transmission Control Protocol • Dalam penggunaannya TCP mempunyai sifat connection oriented. • Kelebihan dari TCP : 1. Error Recovery 2. Flow Control

TCP HEADER

Flow Control

Error Recovery

Transmission Control Protocol TCP Connection between processes (Processes 1 and 2 Communicate over to TCP Connection carried by IP datagrams)

KONSEP TCP Gambar : TCP – Message packets

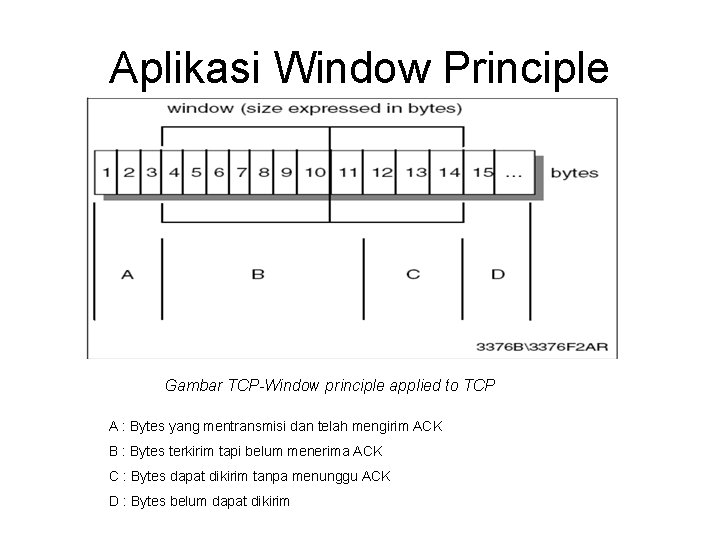

Aplikasi Window Principle Gambar TCP-Window principle applied to TCP A : Bytes yang mentransmisi dan telah mengirim ACK B : Bytes terkirim tapi belum menerima ACK C : Bytes dapat dikirim tanpa menunggu ACK D : Bytes belum dapat dikirim
