Transmission de puissance avec transformation de mouvement 1

Transmission de puissance avec transformation de mouvement 1

Sommaire Introduction Transmissions et transformations Pignon-Crémaillère Bielle-Manivelle Excentrique-Came Croix de malte Vis-écrou Conclusion 2

INTRODUCTION 3

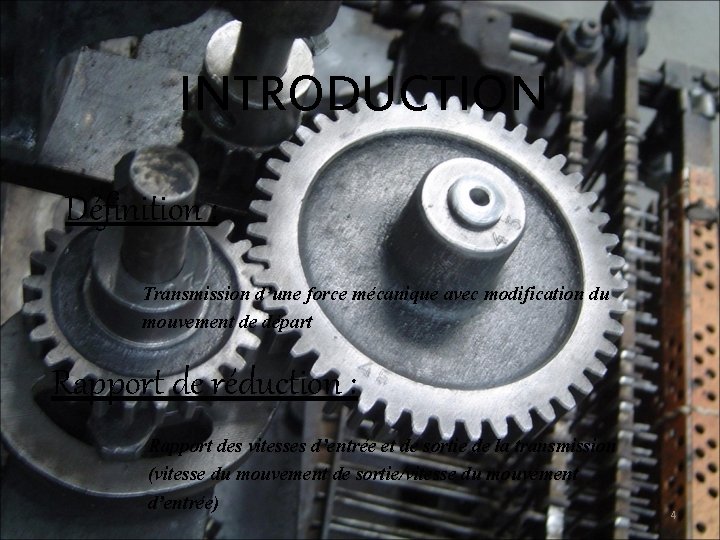

INTRODUCTION Définition : Transmission d’une force mécanique avec modification du mouvement de départ Rapport de réduction : Rapport des vitesses d’entrée et de sortie de la transmission (vitesse du mouvement de sortie/vitesse du mouvement d’entrée) 4

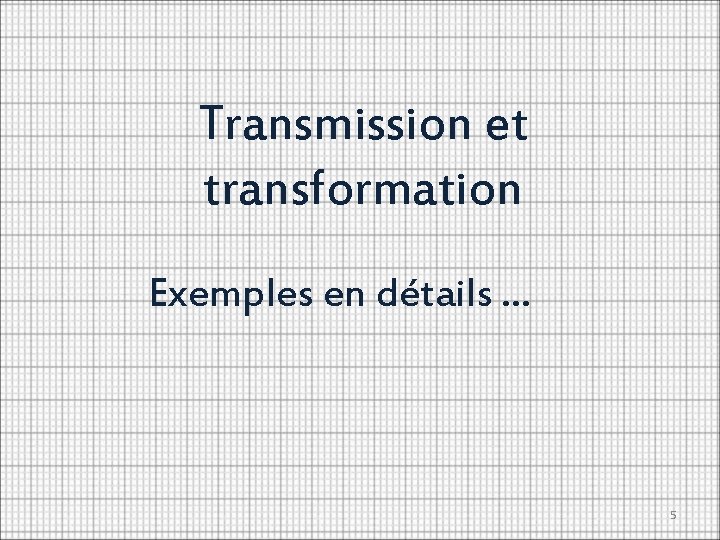

Transmission et transformation Exemples en détails … 5

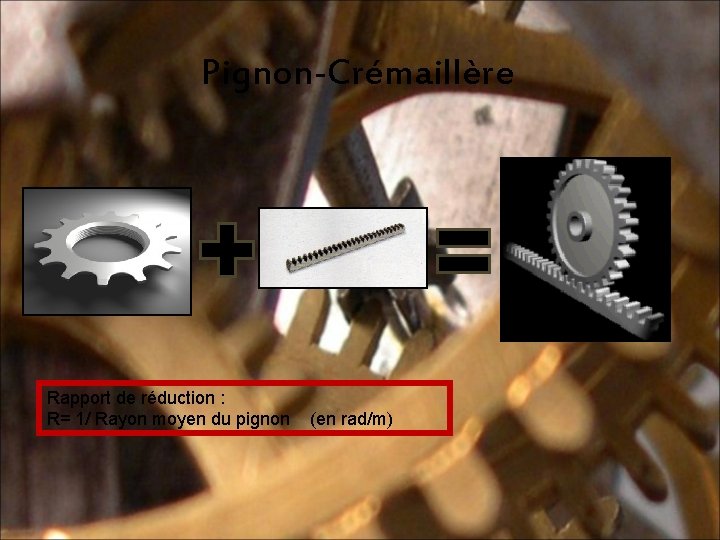

Pignon-Crémaillère Rapport de réduction : R= 1/ Rayon moyen du pignon (en rad/m) 6

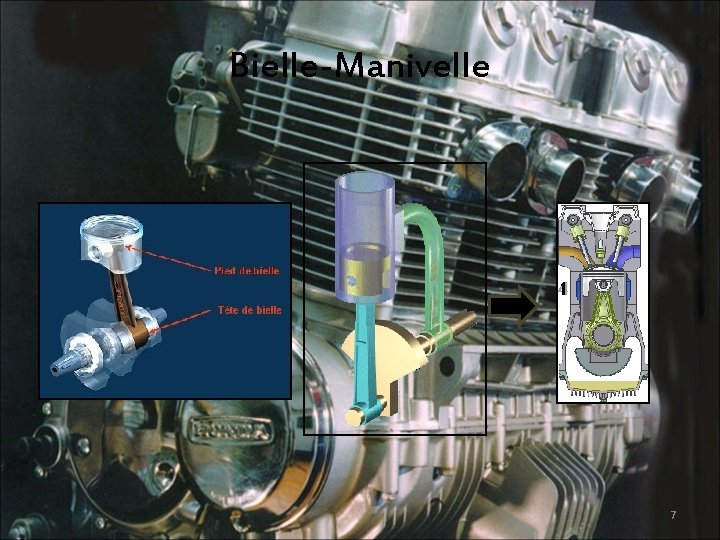

Bielle-Manivelle 7

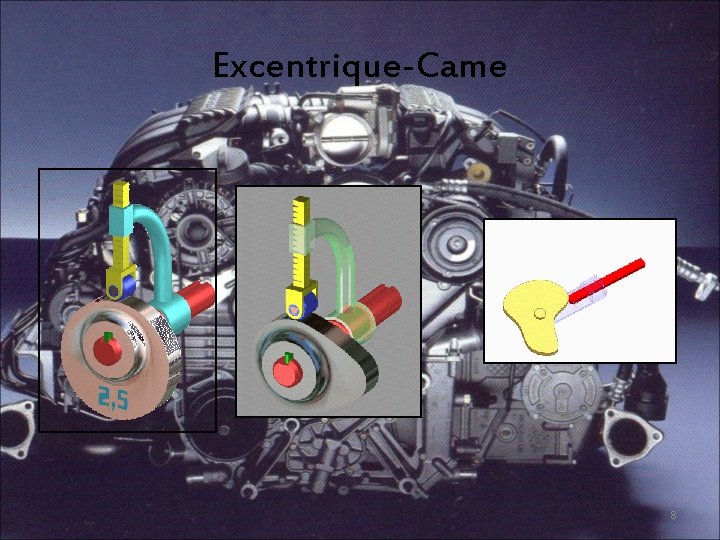

Excentrique-Came 8

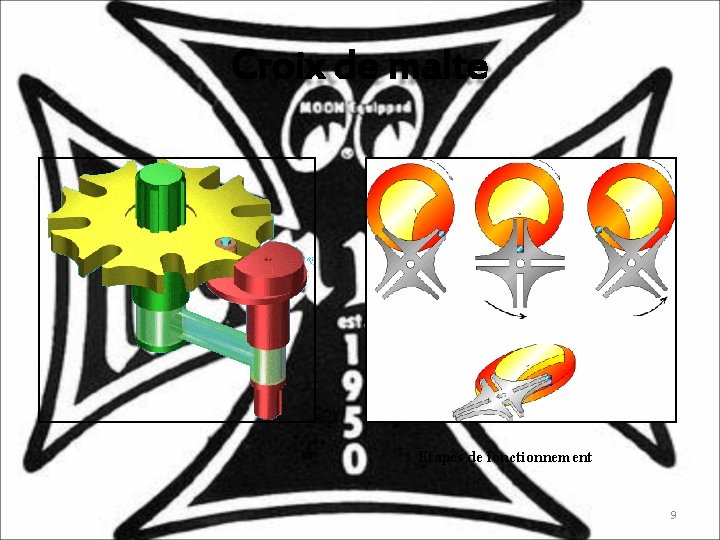

Croix de malte Etapes de fonctionnement 9

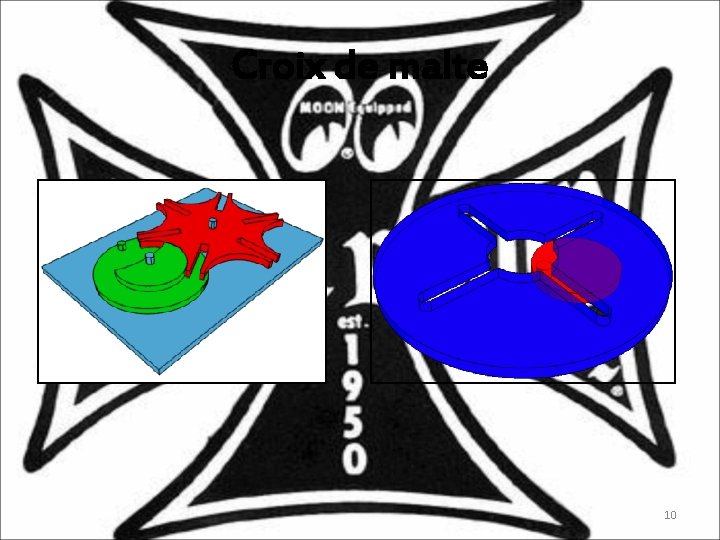

Croix de malte 10

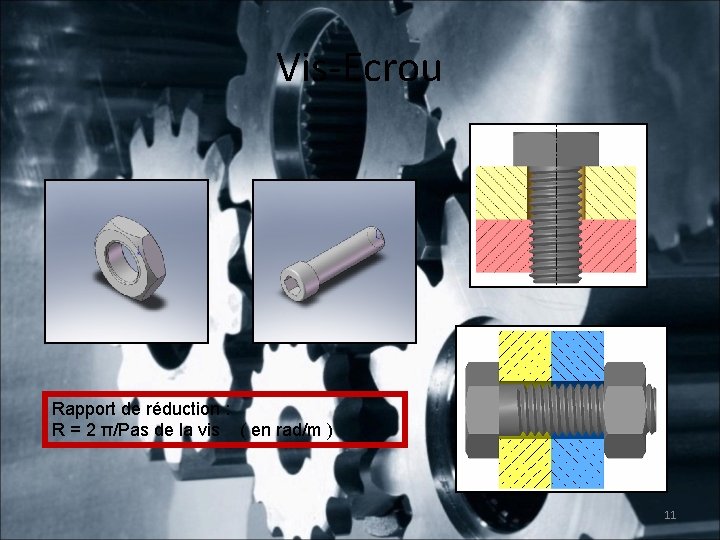

Vis-Ecrou Rapport de réduction : R = 2 π/Pas de la vis ( en rad/m ) 11

Conclusion 12

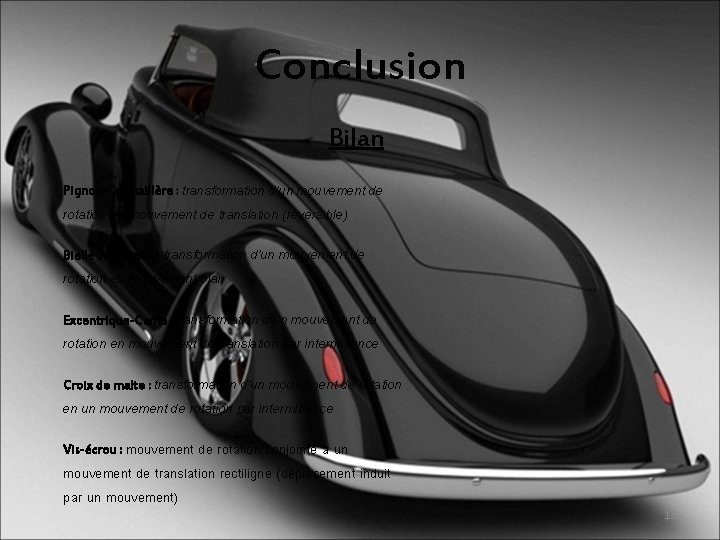

Conclusion Bilan Pignon-Crémaillère : transformation d’un mouvement de rotation en mouvement de translation (réversible) Bielle-Manivelle : transformation d’un mouvement de rotation en mouvement plan Excentrique-Came : transformation d’un mouvement de rotation en mouvement de translation par intermittence Croix de malte : transformation d’un mouvement de rotation en un mouvement de rotation par intermittence Vis-écrou : mouvement de rotation conjointe à un mouvement de translation rectiligne (déplacement induit par un mouvement) 13

Merci de votre attention ! 14
