Transmisin de datos Medios de Transmisin Medios de

Transmisión de datos Medios de Transmisión

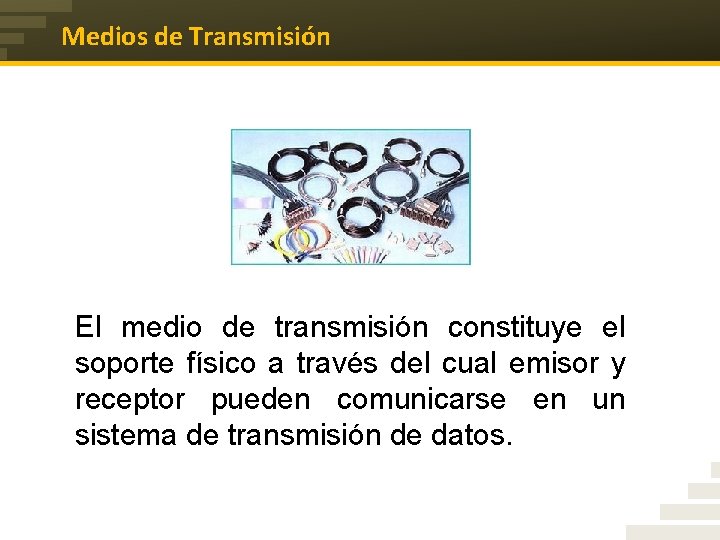

Medios de Transmisión El medio de transmisión constituye el soporte físico a través del cual emisor y receptor pueden comunicarse en un sistema de transmisión de datos.

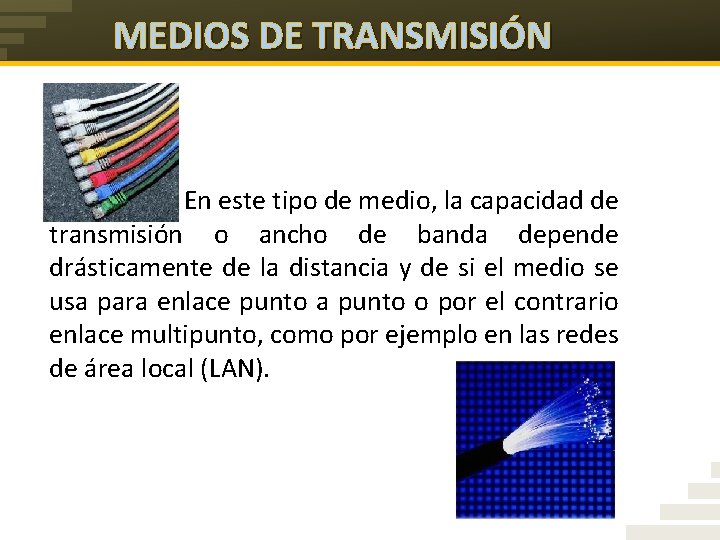

MEDIOS DE TRANSMISIÓN En este tipo de medio, la capacidad de transmisión o ancho de banda depende drásticamente de la distancia y de si el medio se usa para enlace punto a punto o por el contrario enlace multipunto, como por ejemplo en las redes de área local (LAN).

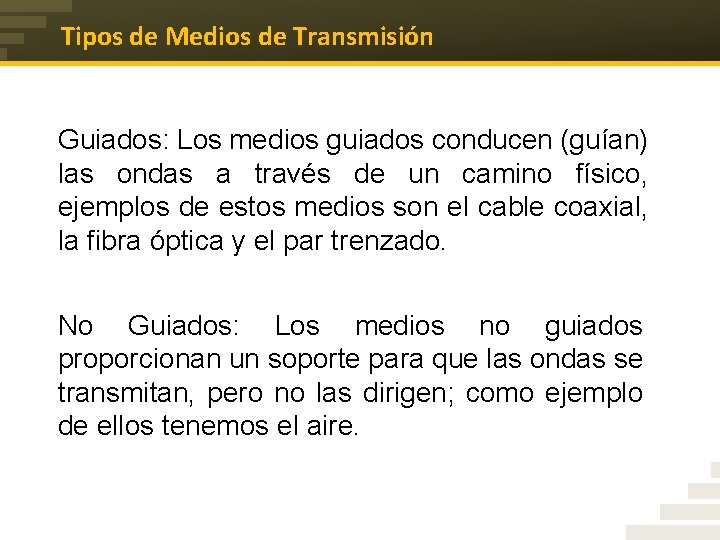

Tipos de Medios de Transmisión Guiados: Los medios guiados conducen (guían) las ondas a través de un camino físico, ejemplos de estos medios son el cable coaxial, la fibra óptica y el par trenzado. No Guiados: Los medios no guiados proporcionan un soporte para que las ondas se transmitan, pero no las dirigen; como ejemplo de ellos tenemos el aire.

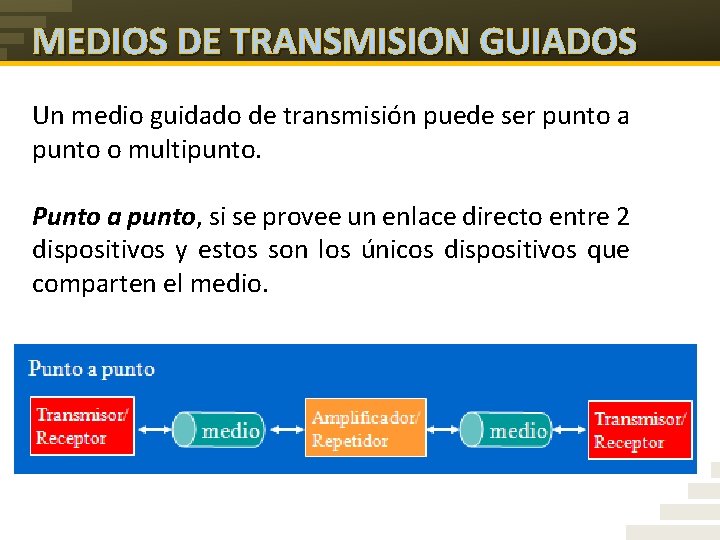

MEDIOS DE TRANSMISION GUIADOS Un medio guidado de transmisión puede ser punto a punto o multipunto. Punto a punto, si se provee un enlace directo entre 2 dispositivos y estos son los únicos dispositivos que comparten el medio.

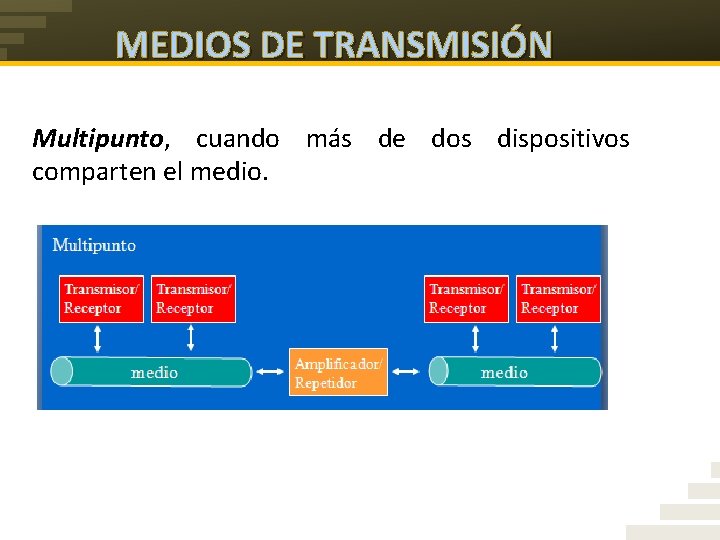

MEDIOS DE TRANSMISIÓN Multipunto, cuando más de dos dispositivos comparten el medio.

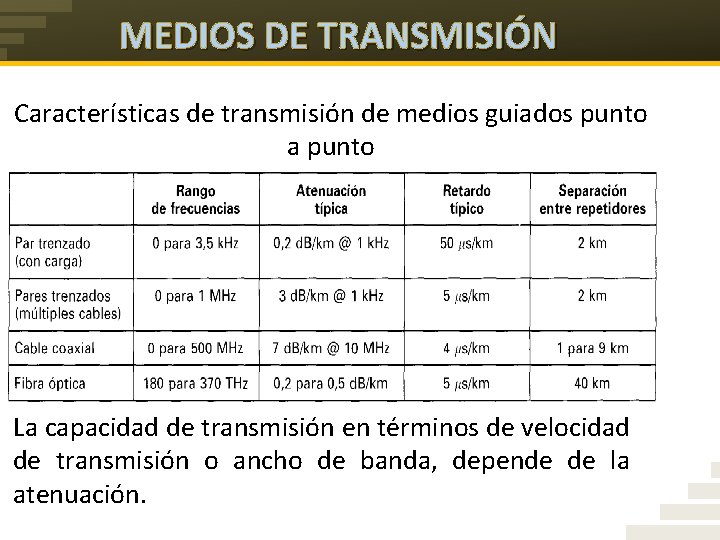

MEDIOS DE TRANSMISIÓN Características de transmisión de medios guiados punto a punto La capacidad de transmisión en términos de velocidad de transmisión o ancho de banda, depende de la atenuación.

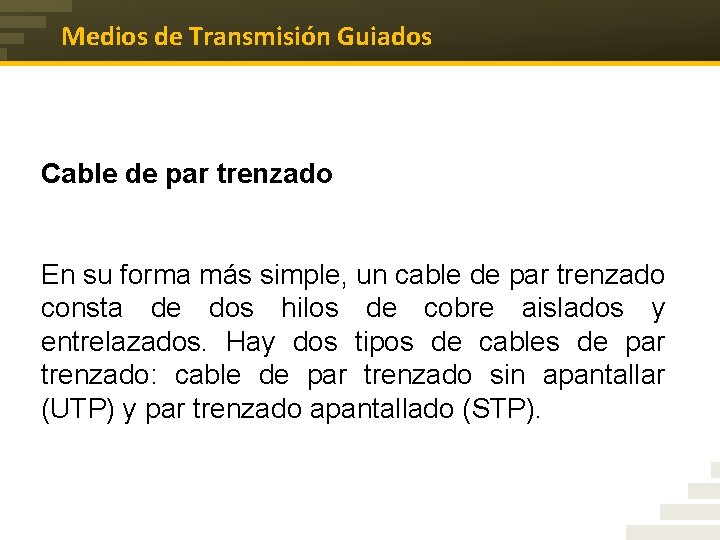

Medios de Transmisión Guiados Cable de par trenzado En su forma más simple, un cable de par trenzado consta de dos hilos de cobre aislados y entrelazados. Hay dos tipos de cables de par trenzado: cable de par trenzado sin apantallar (UTP) y par trenzado apantallado (STP).

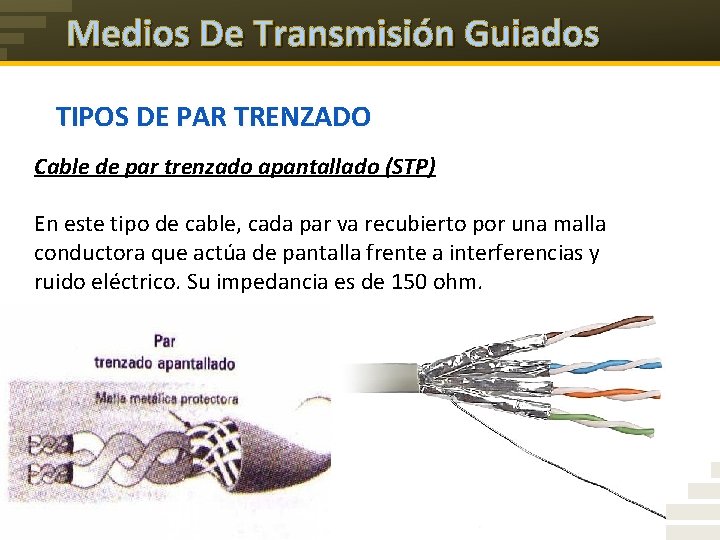

Medios De Transmisión Guiados TIPOS DE PAR TRENZADO Cable de par trenzado apantallado (STP) En este tipo de cable, cada par va recubierto por una malla conductora que actúa de pantalla frente a interferencias y ruido eléctrico. Su impedancia es de 150 ohm.

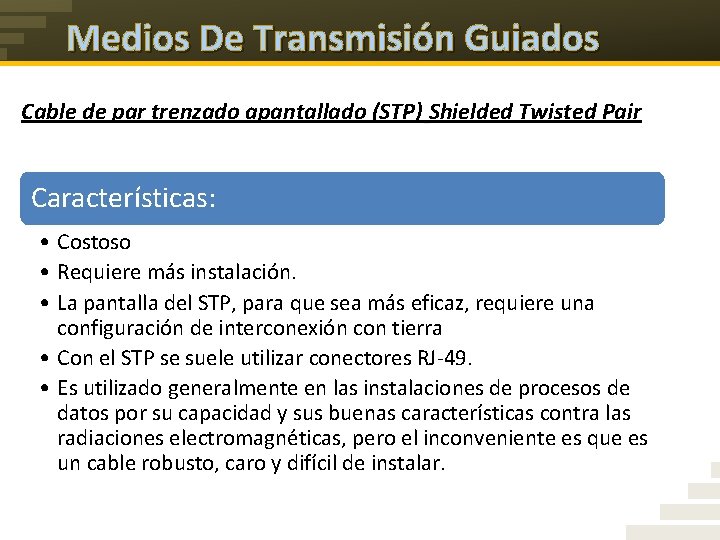

Medios De Transmisión Guiados Cable de par trenzado apantallado (STP) Shielded Twisted Pair Características: • Costoso • Requiere más instalación. • La pantalla del STP, para que sea más eficaz, requiere una configuración de interconexión con tierra • Con el STP se suele utilizar conectores RJ-49. • Es utilizado generalmente en las instalaciones de procesos de datos por su capacidad y sus buenas características contra las radiaciones electromagnéticas, pero el inconveniente es que es un cable robusto, caro y difícil de instalar.

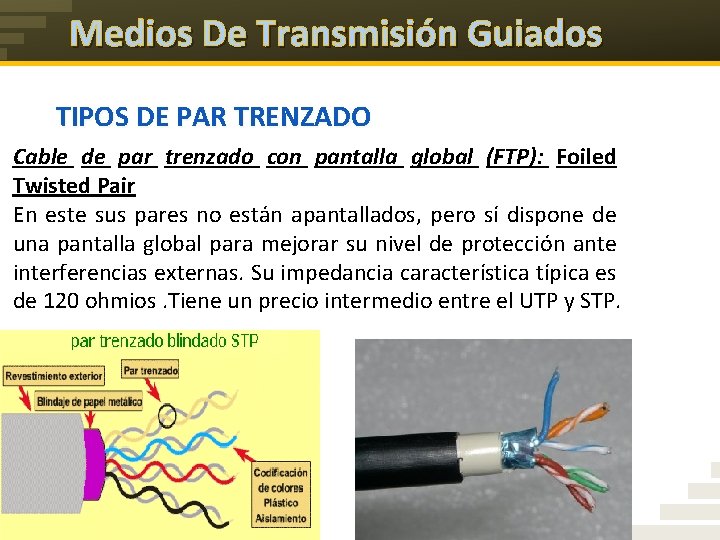

Medios De Transmisión Guiados TIPOS DE PAR TRENZADO Cable de par trenzado con pantalla global (FTP): Foiled Twisted Pair En este sus pares no están apantallados, pero sí dispone de una pantalla global para mejorar su nivel de protección ante interferencias externas. Su impedancia característica típica es de 120 ohmios. Tiene un precio intermedio entre el UTP y STP.

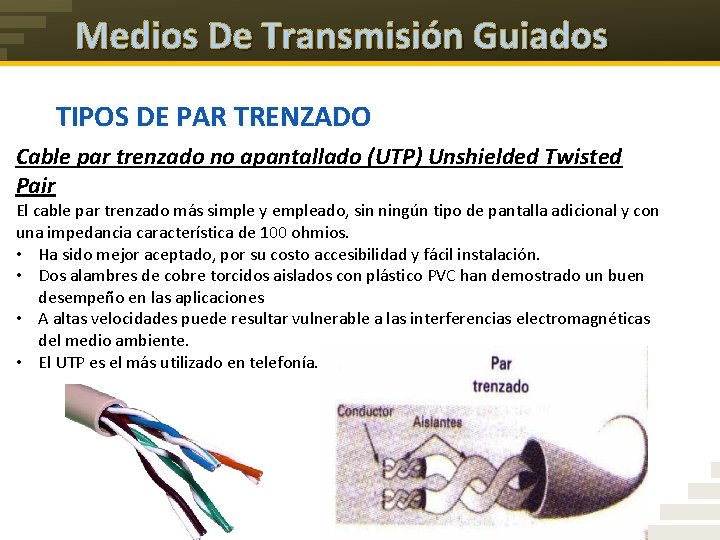

Medios De Transmisión Guiados TIPOS DE PAR TRENZADO Cable par trenzado no apantallado (UTP) Unshielded Twisted Pair El cable par trenzado más simple y empleado, sin ningún tipo de pantalla adicional y con una impedancia característica de 100 ohmios. • Ha sido mejor aceptado, por su costo accesibilidad y fácil instalación. • Dos alambres de cobre torcidos aislados con plástico PVC han demostrado un buen desempeño en las aplicaciones • A altas velocidades puede resultar vulnerable a las interferencias electromagnéticas del medio ambiente. • El UTP es el más utilizado en telefonía.

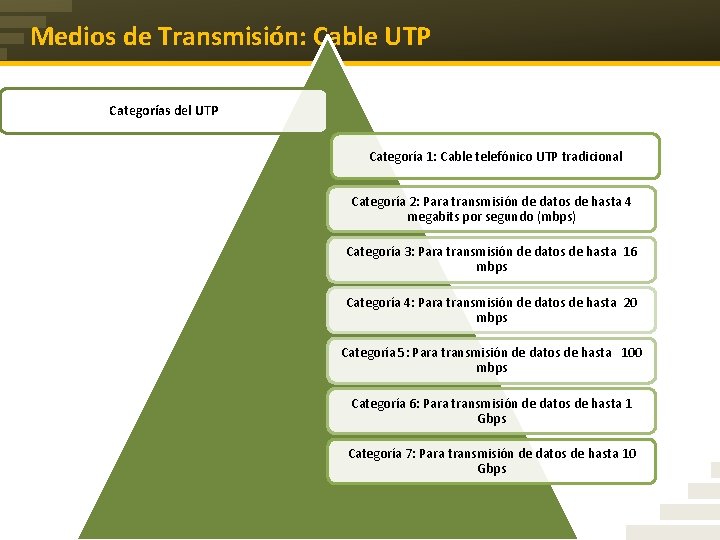

Medios de Transmisión: Cable UTP Categorías del UTP Categoría 1: Cable telefónico UTP tradicional Categoría 2: Para transmisión de datos de hasta 4 megabits por segundo (mbps) Categoría 3: Para transmisión de datos de hasta 16 mbps Categoría 4: Para transmisión de datos de hasta 20 mbps Categoría 5: Para transmisión de datos de hasta 100 mbps Categoría 6: Para transmisión de datos de hasta 1 Gbps Categoría 7: Para transmisión de datos de hasta 10 Gbps

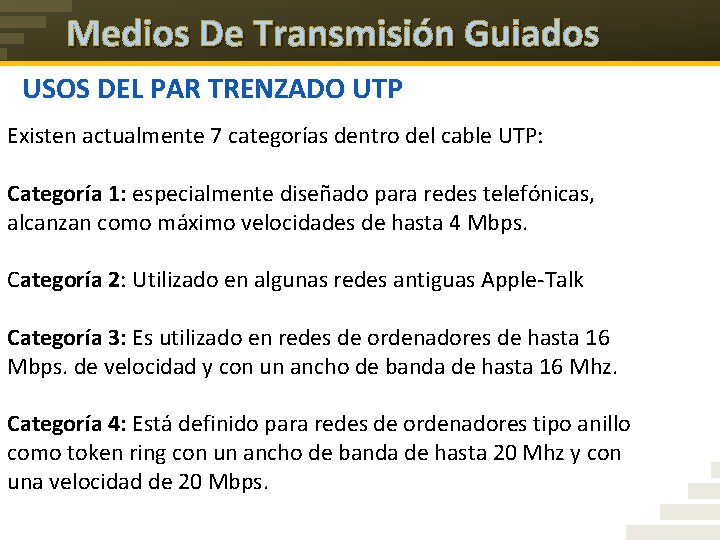

Medios De Transmisión Guiados USOS DEL PAR TRENZADO UTP Existen actualmente 7 categorías dentro del cable UTP: Categoría 1: especialmente diseñado para redes telefónicas, alcanzan como máximo velocidades de hasta 4 Mbps. Categoría 2: Utilizado en algunas redes antiguas Apple-Talk Categoría 3: Es utilizado en redes de ordenadores de hasta 16 Mbps. de velocidad y con un ancho de banda de hasta 16 Mhz. Categoría 4: Está definido para redes de ordenadores tipo anillo como token ring con un ancho de banda de hasta 20 Mhz y con una velocidad de 20 Mbps.

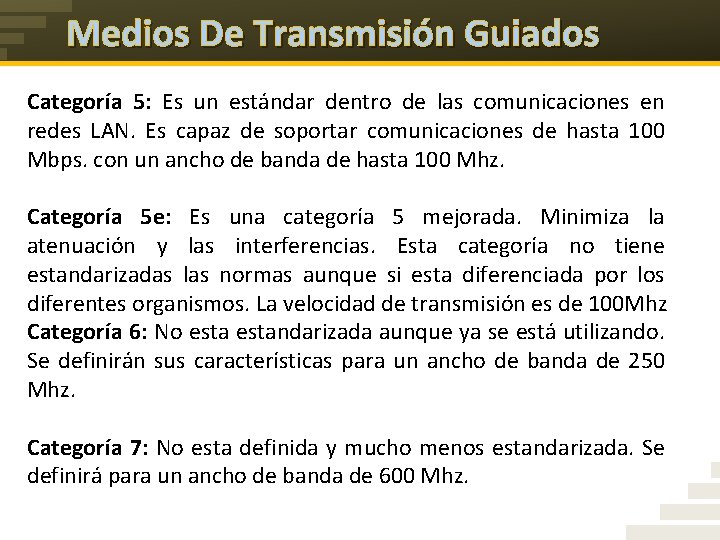

Medios De Transmisión Guiados Categoría 5: Es un estándar dentro de las comunicaciones en redes LAN. Es capaz de soportar comunicaciones de hasta 100 Mbps. con un ancho de banda de hasta 100 Mhz. Categoría 5 e: Es una categoría 5 mejorada. Minimiza la atenuación y las interferencias. Esta categoría no tiene estandarizadas las normas aunque si esta diferenciada por los diferentes organismos. La velocidad de transmisión es de 100 Mhz Categoría 6: No estandarizada aunque ya se está utilizando. Se definirán sus características para un ancho de banda de 250 Mhz. Categoría 7: No esta definida y mucho menos estandarizada. Se definirá para un ancho de banda de 600 Mhz.

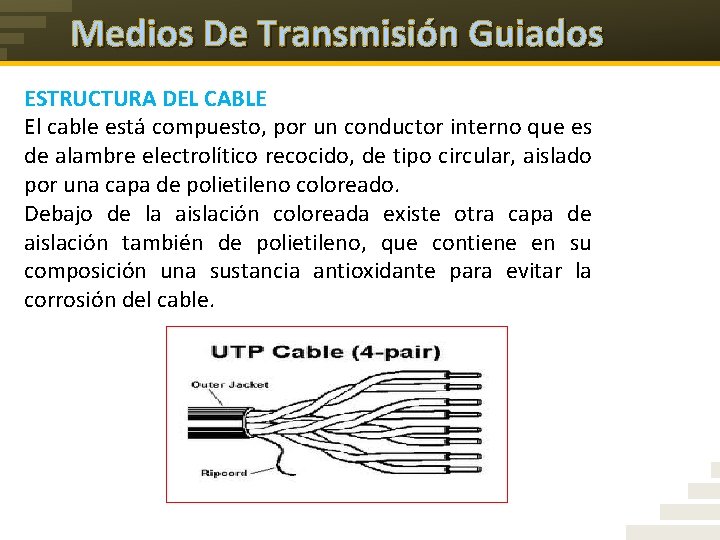

Medios De Transmisión Guiados ESTRUCTURA DEL CABLE El cable está compuesto, por un conductor interno que es de alambre electrolítico recocido, de tipo circular, aislado por una capa de polietileno coloreado. Debajo de la aislación coloreada existe otra capa de aislación también de polietileno, que contiene en su composición una sustancia antioxidante para evitar la corrosión del cable.

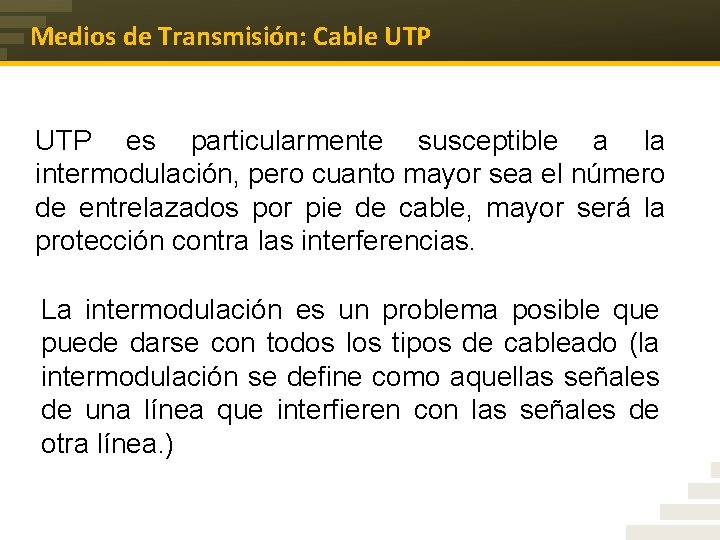

Medios de Transmisión: Cable UTP es particularmente susceptible a la intermodulación, pero cuanto mayor sea el número de entrelazados por pie de cable, mayor será la protección contra las interferencias. La intermodulación es un problema posible que puede darse con todos los tipos de cableado (la intermodulación se define como aquellas señales de una línea que interfieren con las señales de otra línea. )

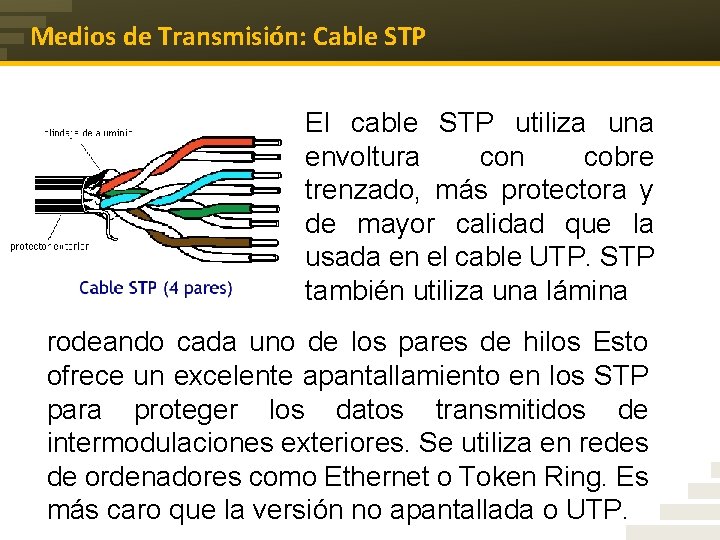

Medios de Transmisión: Cable STP El cable STP utiliza una envoltura con cobre trenzado, más protectora y de mayor calidad que la usada en el cable UTP. STP también utiliza una lámina rodeando cada uno de los pares de hilos Esto ofrece un excelente apantallamiento en los STP para proteger los datos transmitidos de intermodulaciones exteriores. Se utiliza en redes de ordenadores como Ethernet o Token Ring. Es más caro que la versión no apantallada o UTP.

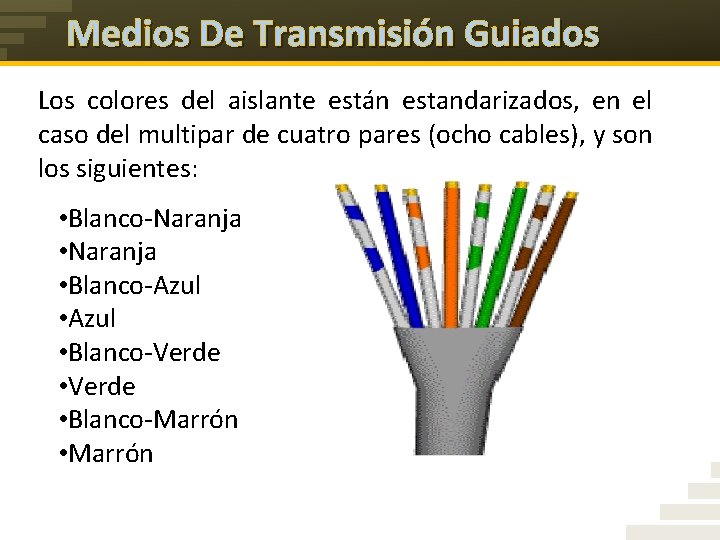

Medios De Transmisión Guiados Los colores del aislante están estandarizados, en el caso del multipar de cuatro pares (ocho cables), y son los siguientes: • Blanco-Naranja • Blanco-Azul • Blanco-Verde • Blanco-Marrón • Marrón

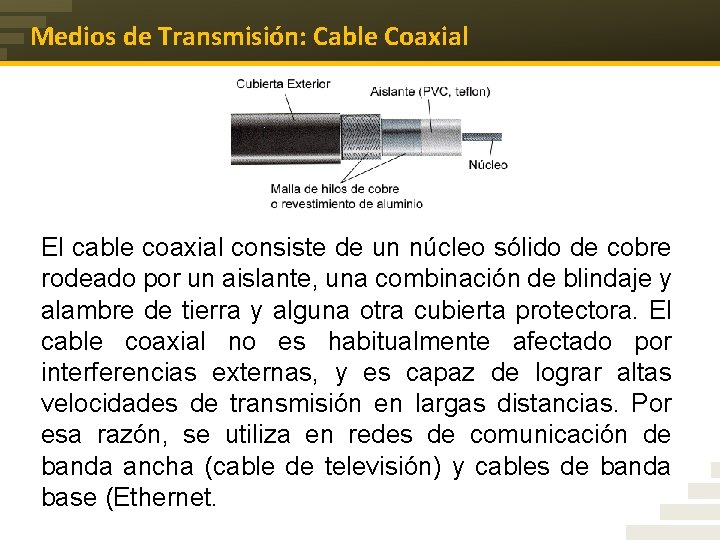

Medios de Transmisión: Cable Coaxial El cable coaxial consiste de un núcleo sólido de cobre rodeado por un aislante, una combinación de blindaje y alambre de tierra y alguna otra cubierta protectora. El cable coaxial no es habitualmente afectado por interferencias externas, y es capaz de lograr altas velocidades de transmisión en largas distancias. Por esa razón, se utiliza en redes de comunicación de banda ancha (cable de televisión) y cables de banda base (Ethernet.

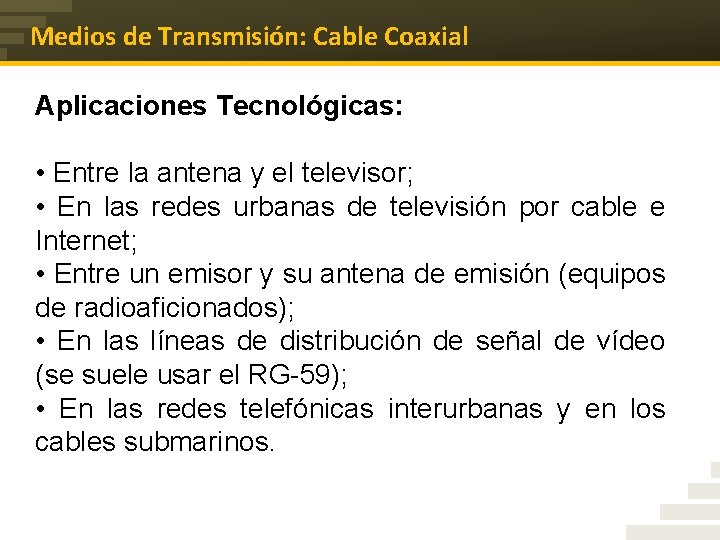

Medios de Transmisión: Cable Coaxial Aplicaciones Tecnológicas: • Entre la antena y el televisor; • En las redes urbanas de televisión por cable e Internet; • Entre un emisor y su antena de emisión (equipos de radioaficionados); • En las líneas de distribución de señal de vídeo (se suele usar el RG-59); • En las redes telefónicas interurbanas y en los cables submarinos.

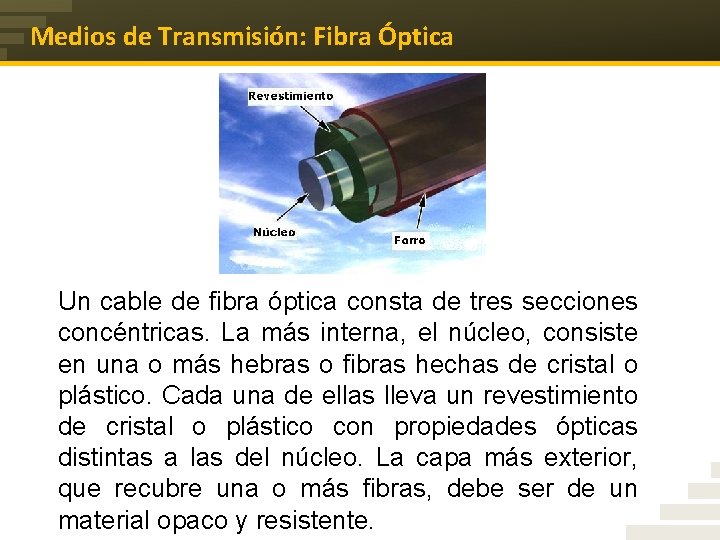

Medios de Transmisión: Fibra Óptica Un cable de fibra óptica consta de tres secciones concéntricas. La más interna, el núcleo, consiste en una o más hebras o fibras hechas de cristal o plástico. Cada una de ellas lleva un revestimiento de cristal o plástico con propiedades ópticas distintas a las del núcleo. La capa más exterior, que recubre una o más fibras, debe ser de un material opaco y resistente.

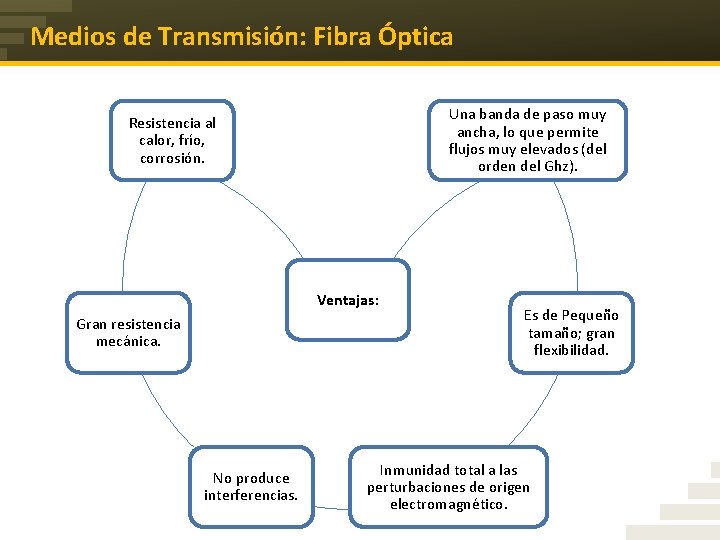

Medios de Transmisión: Fibra Óptica Una banda de paso muy ancha, lo que permite flujos muy elevados (del orden del Ghz). Resistencia al calor, frío, corrosión. Ventajas: Gran resistencia mecánica. No produce interferencias. Es de Pequeño tamaño; gran flexibilidad. Inmunidad total a las perturbaciones de origen electromagnético.

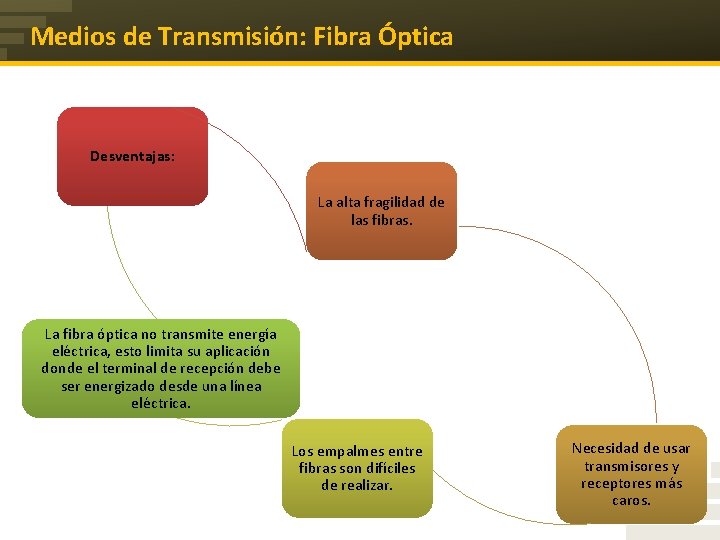

Medios de Transmisión: Fibra Óptica Desventajas: La alta fragilidad de las fibras. La fibra óptica no transmite energía eléctrica, esto limita su aplicación donde el terminal de recepción debe ser energizado desde una línea eléctrica. Los empalmes entre fibras son difíciles de realizar. Necesidad de usar transmisores y receptores más caros.

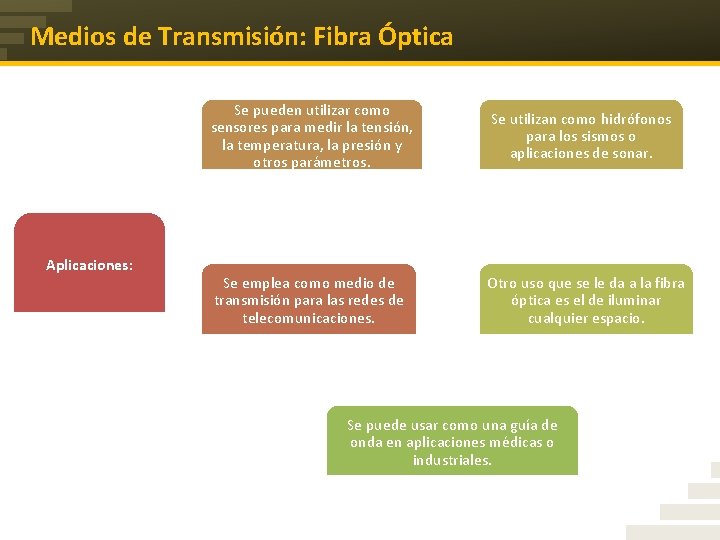

Medios de Transmisión: Fibra Óptica Aplicaciones: Se pueden utilizar como sensores para medir la tensión, la temperatura, la presión y otros parámetros. Se utilizan como hidrófonos para los sismos o aplicaciones de sonar. Se emplea como medio de transmisión para las redes de telecomunicaciones. Otro uso que se le da a la fibra óptica es el de iluminar cualquier espacio. Se puede usar como una guía de onda en aplicaciones médicas o industriales.

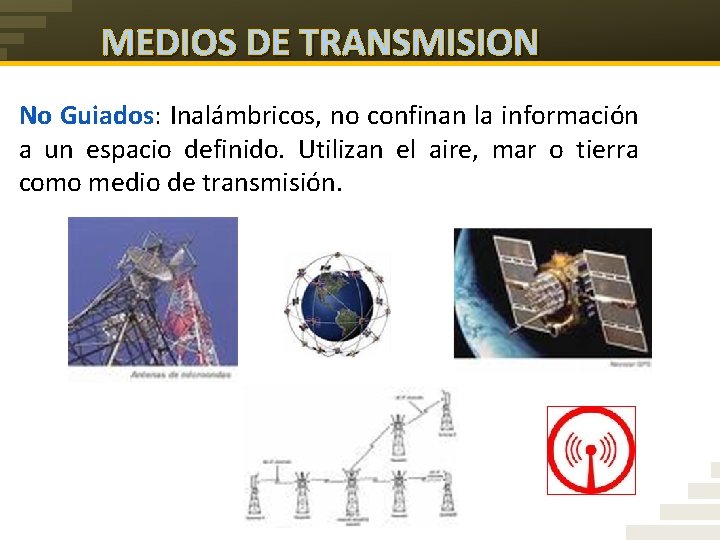

MEDIOS DE TRANSMISION No Guiados: Inalámbricos, no confinan la información a un espacio definido. Utilizan el aire, mar o tierra como medio de transmisión.

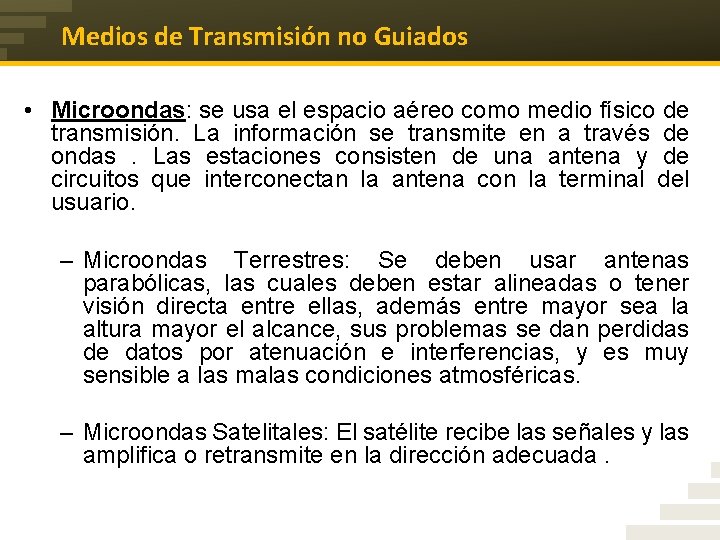

Medios de Transmisión no Guiados • Microondas: se usa el espacio aéreo como medio físico de transmisión. La información se transmite en a través de ondas. Las estaciones consisten de una antena y de circuitos que interconectan la antena con la terminal del usuario. – Microondas Terrestres: Se deben usar antenas parabólicas, las cuales deben estar alineadas o tener visión directa entre ellas, además entre mayor sea la altura mayor el alcance, sus problemas se dan perdidas de datos por atenuación e interferencias, y es muy sensible a las malas condiciones atmosféricas. – Microondas Satelitales: El satélite recibe las señales y las amplifica o retransmite en la dirección adecuada.

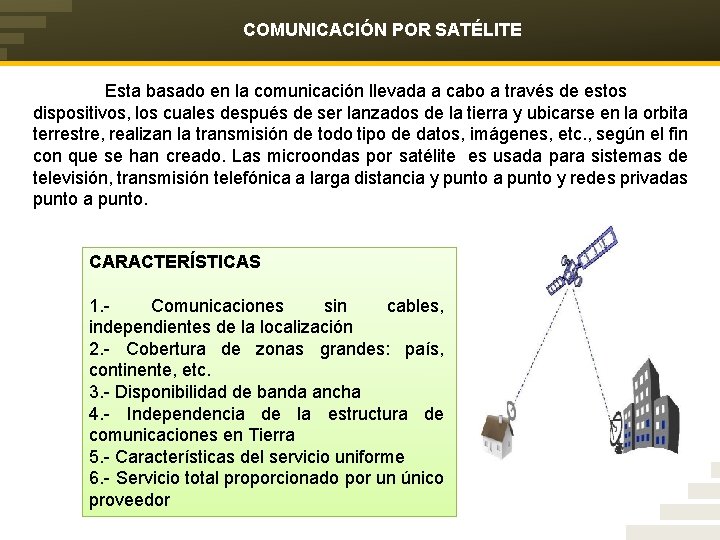

COMUNICACIÓN POR SATÉLITE esta basado en la comunicación llevada a cabo a través de estos Esta basado en la comunicación llevada a cabo estos en la dispositivos, los cuales después de ser lanzados de alatravés tierra ydeubicarse dispositivos, los cualesrealizan despuésladetransmisión ser lanzados la tierra en la orbita terrestre, dede todo tipo ydeubicarse datos, imágenes, terrestre, la fin transmisión tipo de datos, imágenes, etc. , según eles fin etc. , realizan según el con que de se todo han creado. Las microondas por satélite con que se han Las por satélitetelefónica es usadaa para usada paracreado. sistemas demicroondas televisión, transmisión largasistemas distanciade y televisión, telefónica a larga distancia y punto a punto y redes privadas puntotransmisión a punto y redes privadas punto a punto. CARACTERÍSTICAS 1. - Comunicaciones sin cables, CARACTERÍSTICAS independientes de la localización 2. - Cobertura de zonas país, 1. Comunicaciones singrandes: cables, continente, etc. independientes de la localización 3. - Disponibilidad de banda ancha 2. - Cobertura de zonas grandes: país, 4. - Independencia de la estructura de continente, etc. comunicaciones en Tierra 3. - Disponibilidad de banda ancha 5. - Características servicio 4. - Independencia de ladel estructura de uniforme en Tierra comunicaciones 6. - Serviciodel total proporcionado 5. - Características servicio uniformepor un único proveedor 6. - Servicio total proporcionado por un único proveedor

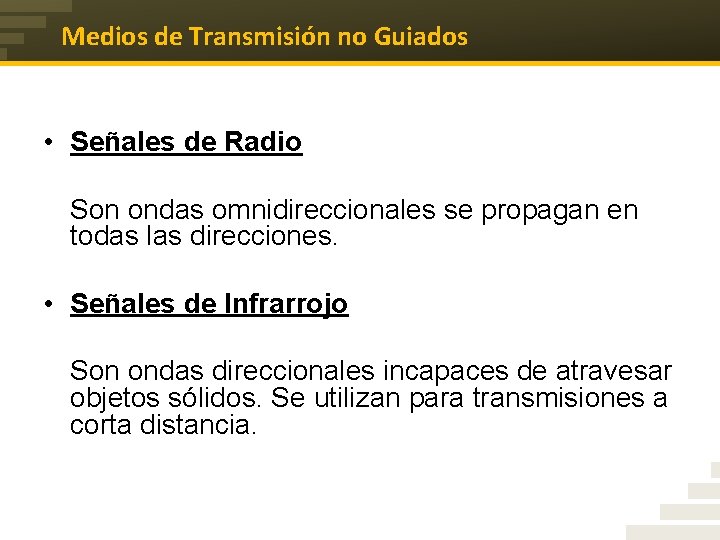

Medios de Transmisión no Guiados • Señales de Radio Son ondas omnidireccionales se propagan en todas las direcciones. • Señales de Infrarrojo Son ondas direccionales incapaces de atravesar objetos sólidos. Se utilizan para transmisiones a corta distancia.

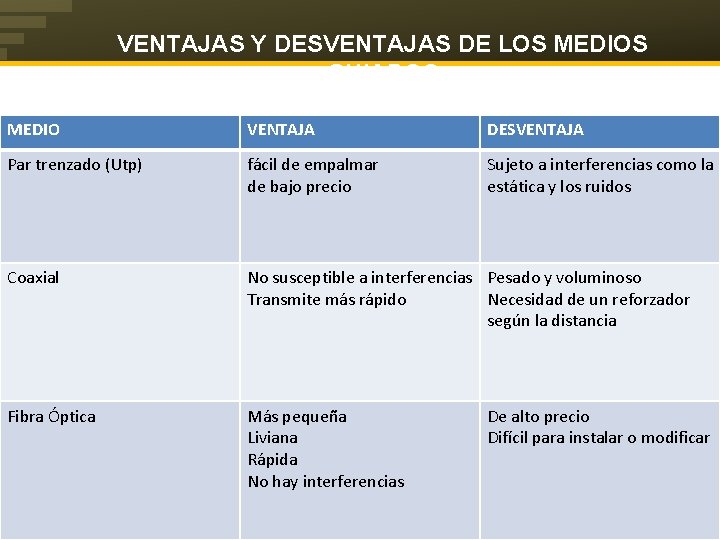

VENTAJAS Y DESVENTAJAS DE LOS MEDIOS GUIADOS MEDIO VENTAJA DESVENTAJA Par trenzado (Utp) fácil de empalmar de bajo precio Sujeto a interferencias como la estática y los ruidos Coaxial No susceptible a interferencias Pesado y voluminoso Transmite más rápido Necesidad de un reforzador según la distancia Fibra Óptica Más pequeña Liviana Rápida No hay interferencias De alto precio Difícil para instalar o modificar

VENTAJAS Y DESVENTAJAS DE LOS MEDIOS NO GUIADOS MEDIO VENTAJA DESVENTAJA Radio Flexible Portátil Más lento que las conexiones de cable Sujeto a interferencias Microondas Velocidad de la luz Usa unos pocos lugares Se propagan solamente en la línea visual Satelite Siempre a la vista Posicionamiento y descenso muy caros

PRÁCTICA: Construir un medio de transmisión guiado

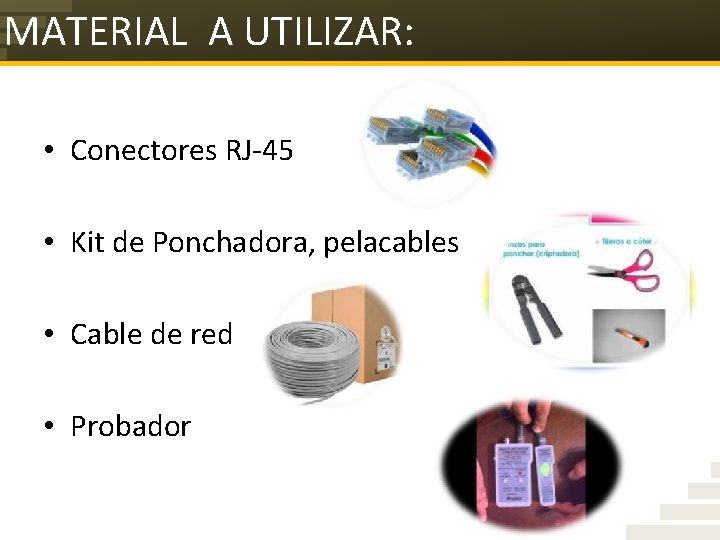

MATERIAL A UTILIZAR: • Conectores RJ-45 • Kit de Ponchadora, pelacables • Cable de red • Probador

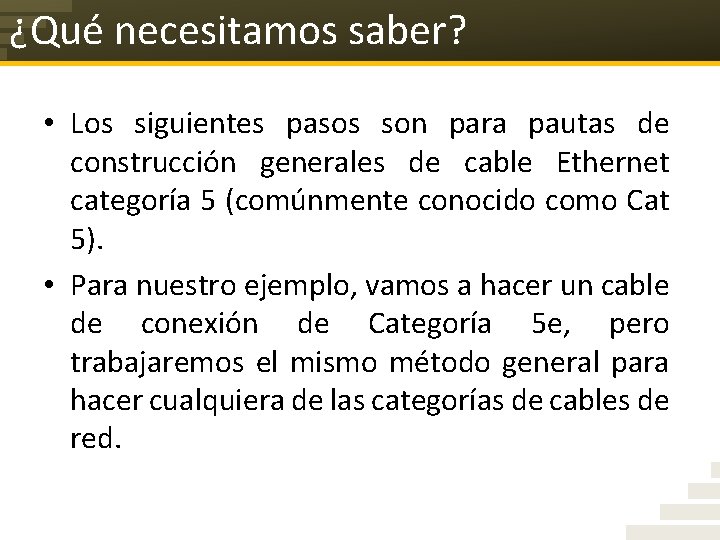

¿Qué necesitamos saber? • Los siguientes pasos son para pautas de construcción generales de cable Ethernet categoría 5 (comúnmente conocido como Cat 5). • Para nuestro ejemplo, vamos a hacer un cable de conexión de Categoría 5 e, pero trabajaremos el mismo método general para hacer cualquiera de las categorías de cables de red.

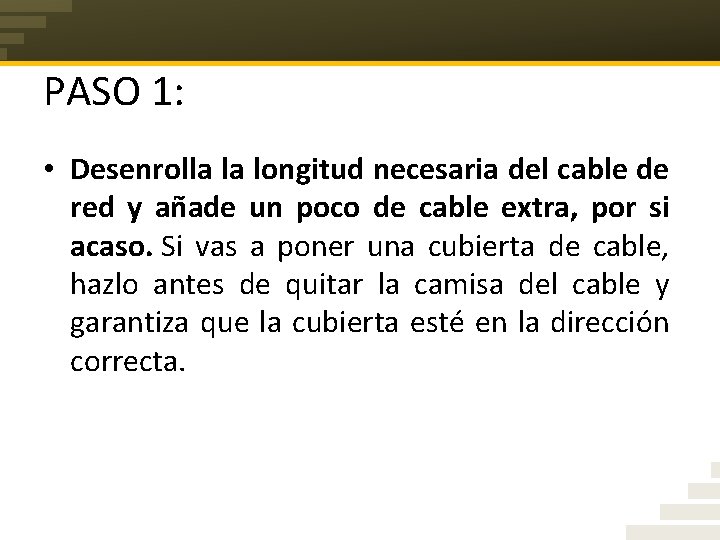

PASO 1: • Desenrolla la longitud necesaria del cable de red y añade un poco de cable extra, por si acaso. Si vas a poner una cubierta de cable, hazlo antes de quitar la camisa del cable y garantiza que la cubierta esté en la dirección correcta.

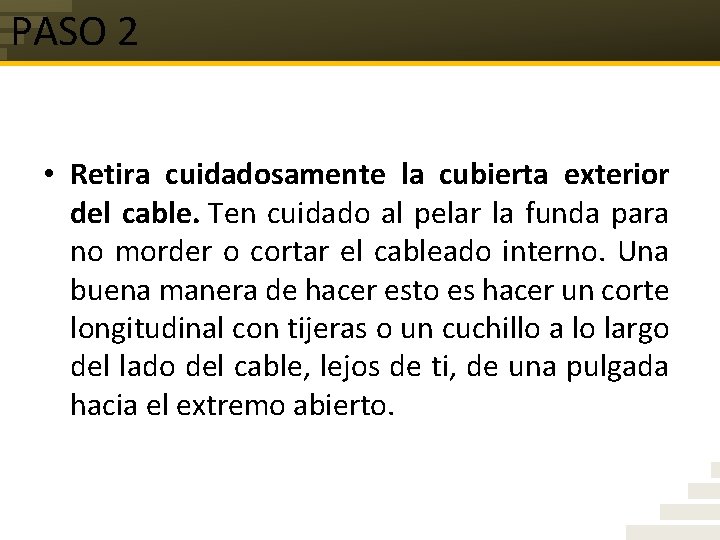

PASO 2 • Retira cuidadosamente la cubierta exterior del cable. Ten cuidado al pelar la funda para no morder o cortar el cableado interno. Una buena manera de hacer esto es hacer un corte longitudinal con tijeras o un cuchillo a lo largo del lado del cable, lejos de ti, de una pulgada hacia el extremo abierto.

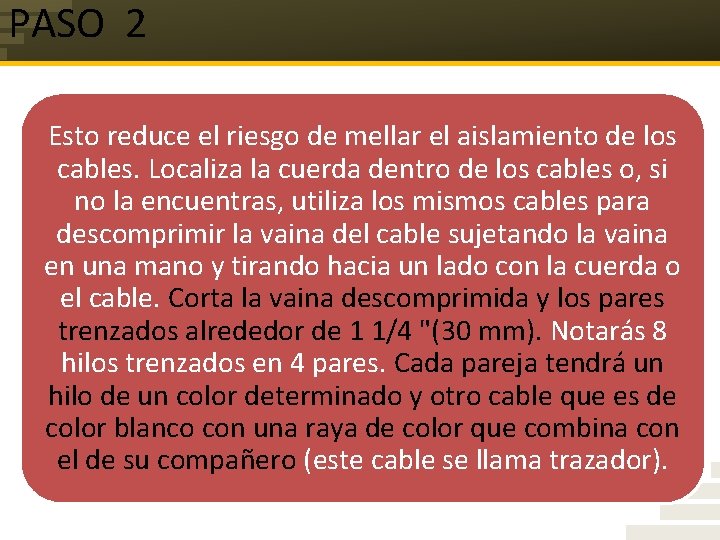

PASO 2 Esto reduce el riesgo de mellar el aislamiento de los cables. Localiza la cuerda dentro de los cables o, si no la encuentras, utiliza los mismos cables para descomprimir la vaina del cable sujetando la vaina en una mano y tirando hacia un lado con la cuerda o el cable. Corta la vaina descomprimida y los pares trenzados alrededor de 1 1/4 "(30 mm). Notarás 8 hilos trenzados en 4 pares. Cada pareja tendrá un hilo de un color determinado y otro cable que es de color blanco con una raya de color que combina con el de su compañero (este cable se llama trazador).

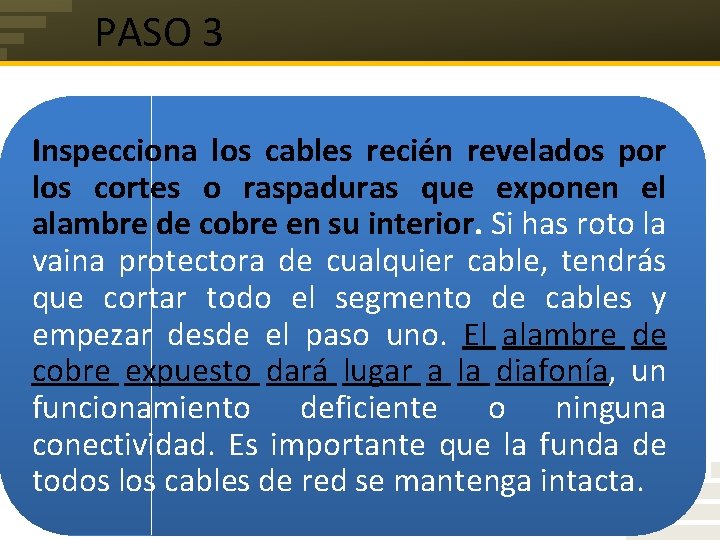

PASO 3 Inspecciona los cables recién revelados por los cortes o raspaduras que exponen el alambre de cobre en su interior. Si has roto la vaina protectora de cualquier cable, tendrás que cortar todo el segmento de cables y empezar desde el paso uno. El alambre de cobre expuesto dará lugar a la diafonía, un funcionamiento deficiente o ninguna conectividad. Es importante que la funda de todos los cables de red se mantenga intacta.

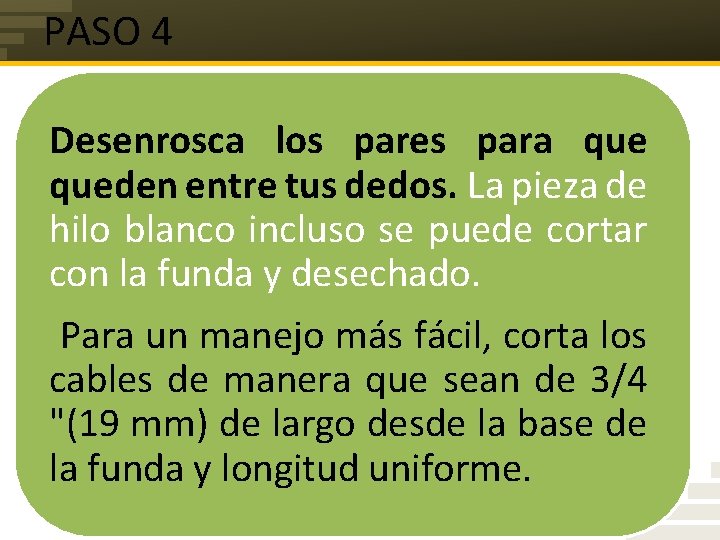

PASO 4 Desenrosca los pares para queden entre tus dedos. La pieza de hilo blanco incluso se puede cortar con la funda y desechado. Para un manejo más fácil, corta los cables de manera que sean de 3/4 "(19 mm) de largo desde la base de la funda y longitud uniforme.

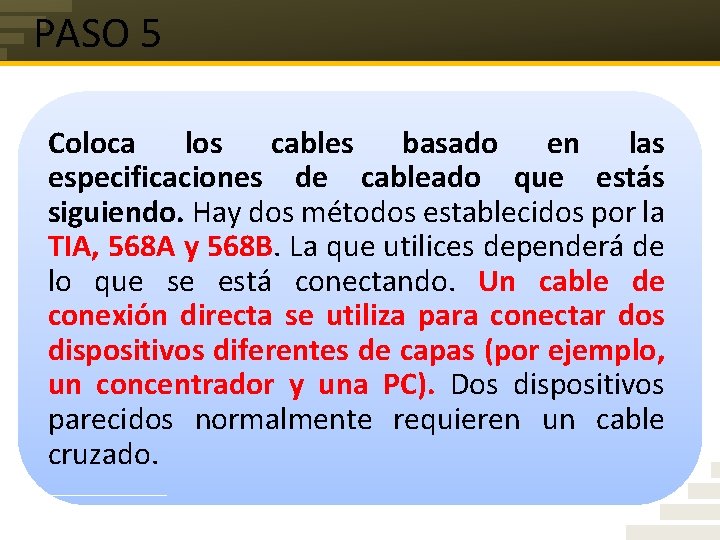

PASO 5 Coloca los cables basado en las especificaciones de cableado que estás siguiendo. Hay dos métodos establecidos por la TIA, 568 A y 568 B. La que utilices dependerá de lo que se está conectando. Un cable de conexión directa se utiliza para conectar dos dispositivos diferentes de capas (por ejemplo, un concentrador y una PC). Dos dispositivos parecidos normalmente requieren un cable cruzado.

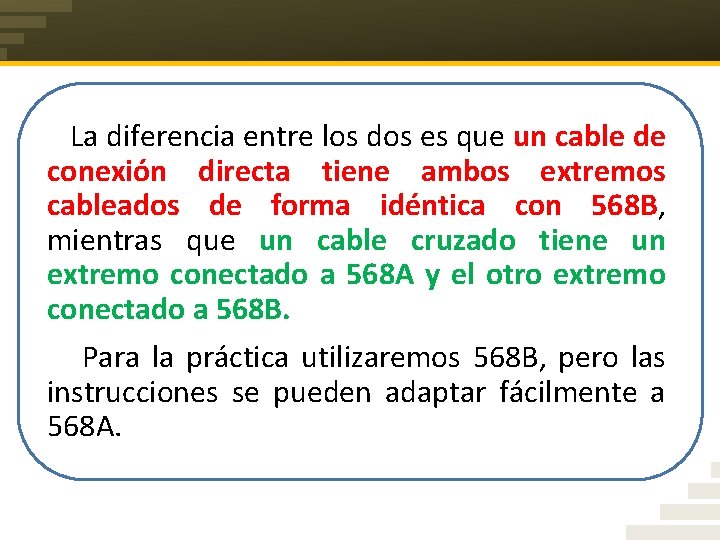

La diferencia entre los dos es que un cable de conexión directa tiene ambos extremos cableados de forma idéntica con 568 B, mientras que un cable cruzado tiene un extremo conectado a 568 A y el otro extremo conectado a 568 B. Para la práctica utilizaremos 568 B, pero las instrucciones se pueden adaptar fácilmente a 568 A.

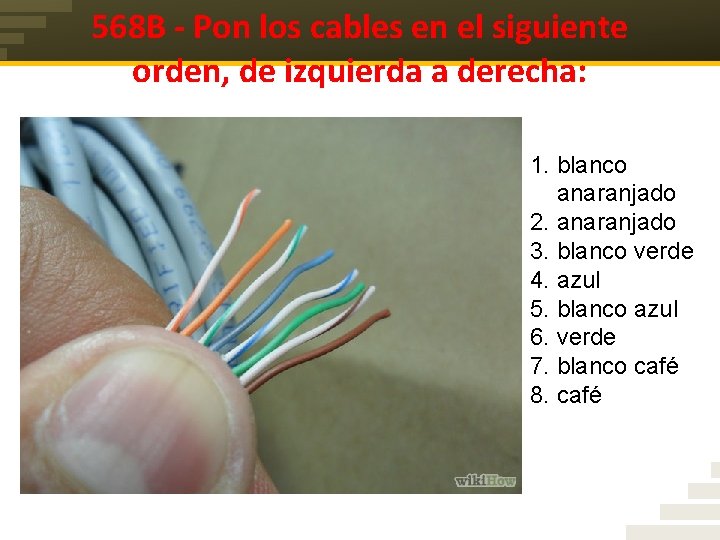

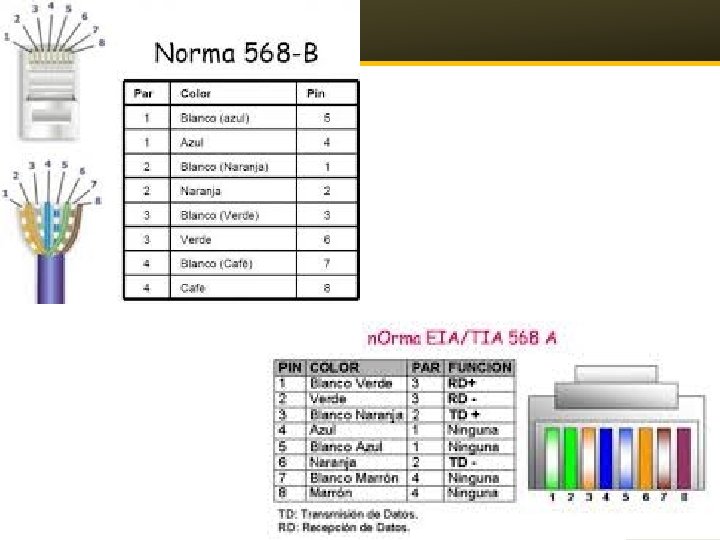

568 B - Pon los cables en el siguiente orden, de izquierda a derecha: 1. blanco anaranjado 2. anaranjado 3. blanco verde 4. azul 5. blanco azul 6. verde 7. blanco café 8. café

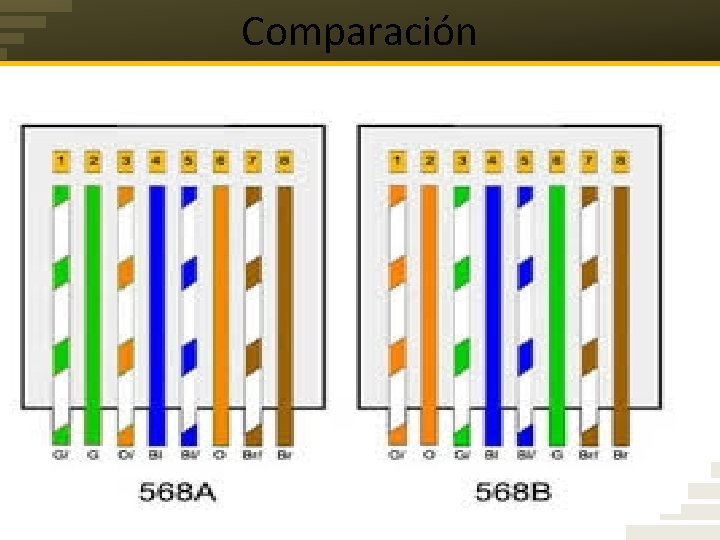

Comparación

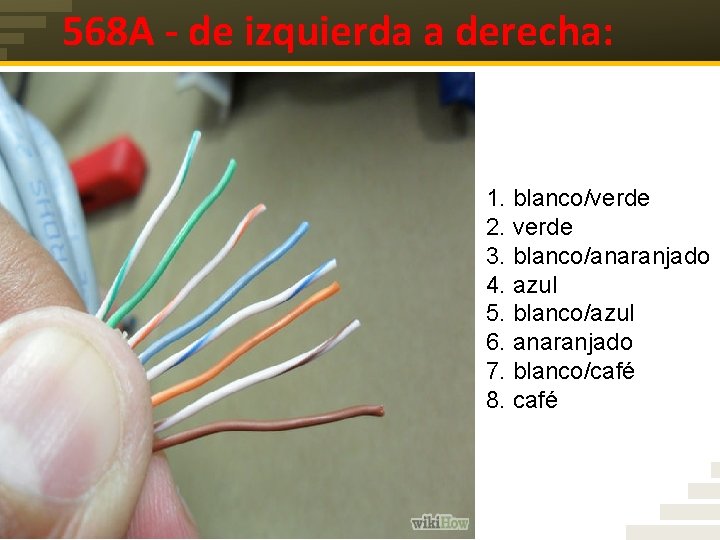

568 A - de izquierda a derecha: 1. blanco/verde 2. verde 3. blanco/anaranjado 4. azul 5. blanco/azul 6. anaranjado 7. blanco/café 8. café

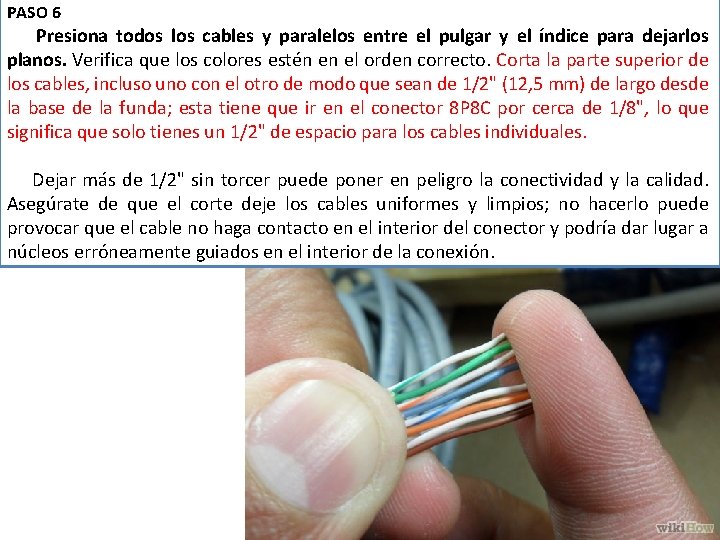

PASO 6 Presiona todos los cables y paralelos entre el pulgar y el índice para dejarlos planos. Verifica que los colores estén en el orden correcto. Corta la parte superior de los cables, incluso uno con el otro de modo que sean de 1/2" (12, 5 mm) de largo desde la base de la funda; esta tiene que ir en el conector 8 P 8 C por cerca de 1/8", lo que significa que solo tienes un 1/2" de espacio para los cables individuales. Dejar más de 1/2" sin torcer puede poner en peligro la conectividad y la calidad. Asegúrate de que el corte deje los cables uniformes y limpios; no hacerlo puede provocar que el cable no haga contacto en el interior del conector y podría dar lugar a núcleos erróneamente guiados en el interior de la conexión.

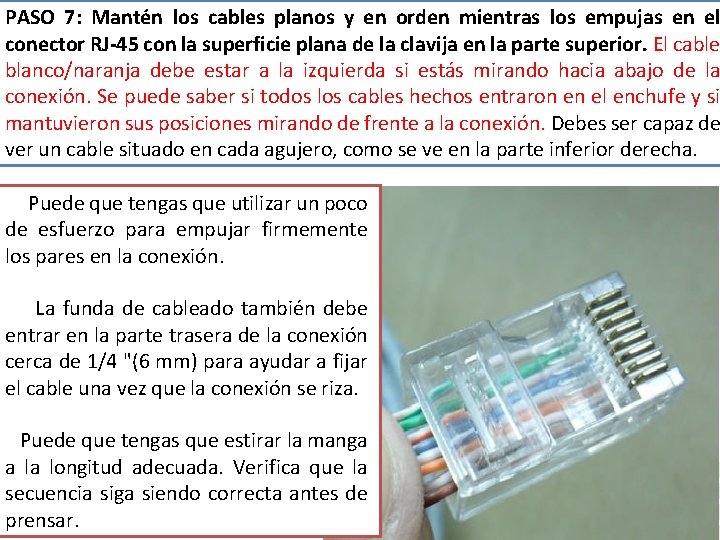

PASO 7: Mantén los cables planos y en orden mientras los empujas en el conector RJ-45 con la superficie plana de la clavija en la parte superior. El cable blanco/naranja debe estar a la izquierda si estás mirando hacia abajo de la conexión. Se puede saber si todos los cables hechos entraron en el enchufe y si mantuvieron sus posiciones mirando de frente a la conexión. Debes ser capaz de ver un cable situado en cada agujero, como se ve en la parte inferior derecha. Puede que tengas que utilizar un poco de esfuerzo para empujar firmemente los pares en la conexión. La funda de cableado también debe entrar en la parte trasera de la conexión cerca de 1/4 "(6 mm) para ayudar a fijar el cable una vez que la conexión se riza. Puede que tengas que estirar la manga a la longitud adecuada. Verifica que la secuencia siga siendo correcta antes de prensar.

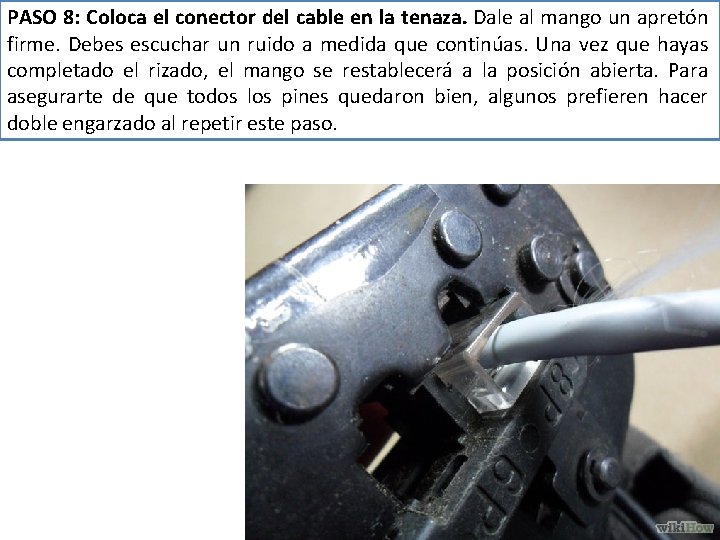

PASO 8: Coloca el conector del cable en la tenaza. Dale al mango un apretón firme. Debes escuchar un ruido a medida que continúas. Una vez que hayas completado el rizado, el mango se restablecerá a la posición abierta. Para asegurarte de que todos los pines quedaron bien, algunos prefieren hacer doble engarzado al repetir este paso.

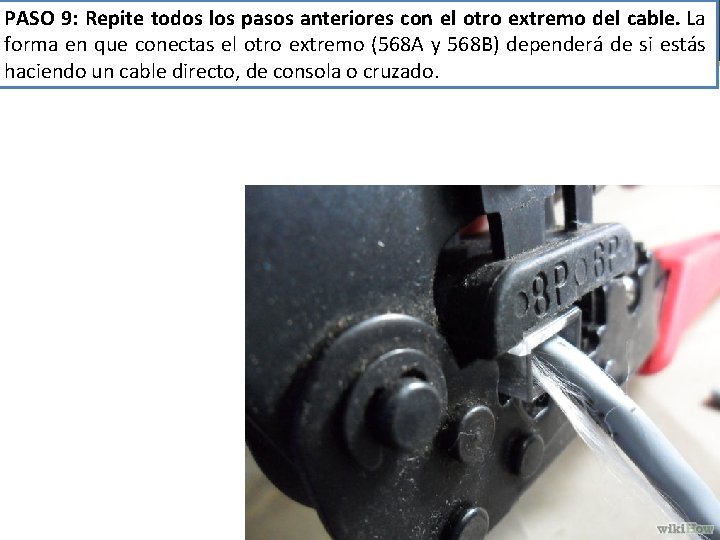

PASO 9: Repite todos los pasos anteriores con el otro extremo del cable. La forma en que conectas el otro extremo (568 A y 568 B) dependerá de si estás haciendo un cable directo, de consola o cruzado.

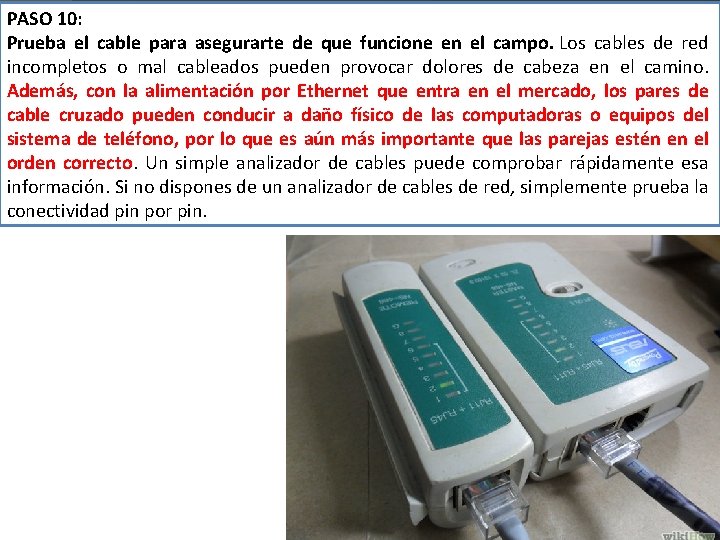

PASO 10: Prueba el cable para asegurarte de que funcione en el campo. Los cables de red incompletos o mal cableados pueden provocar dolores de cabeza en el camino. Además, con la alimentación por Ethernet que entra en el mercado, los pares de cable cruzado pueden conducir a daño físico de las computadoras o equipos del sistema de teléfono, por lo que es aún más importante que las parejas estén en el orden correcto. Un simple analizador de cables puede comprobar rápidamente esa información. Si no dispones de un analizador de cables de red, simplemente prueba la conectividad pin por pin.

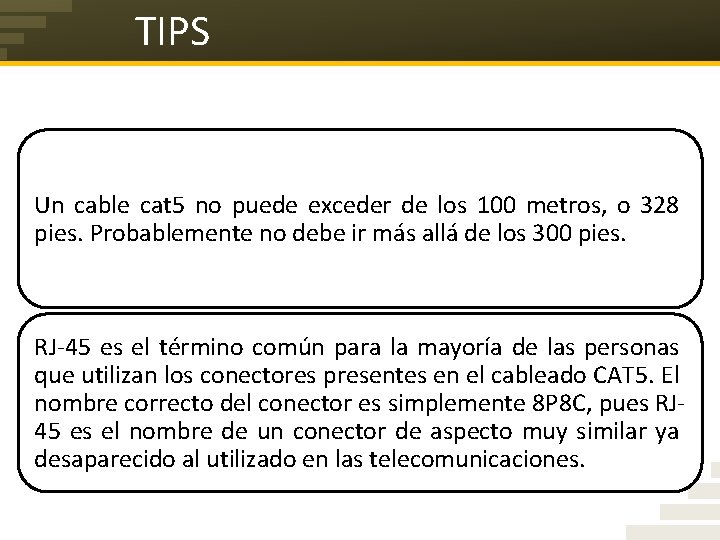

TIPS Un cable cat 5 no puede exceder de los 100 metros, o 328 pies. Probablemente no debe ir más allá de los 300 pies. RJ-45 es el término común para la mayoría de las personas que utilizan los conectores presentes en el cableado CAT 5. El nombre correcto del conector es simplemente 8 P 8 C, pues RJ 45 es el nombre de un conector de aspecto muy similar ya desaparecido al utilizado en las telecomunicaciones.

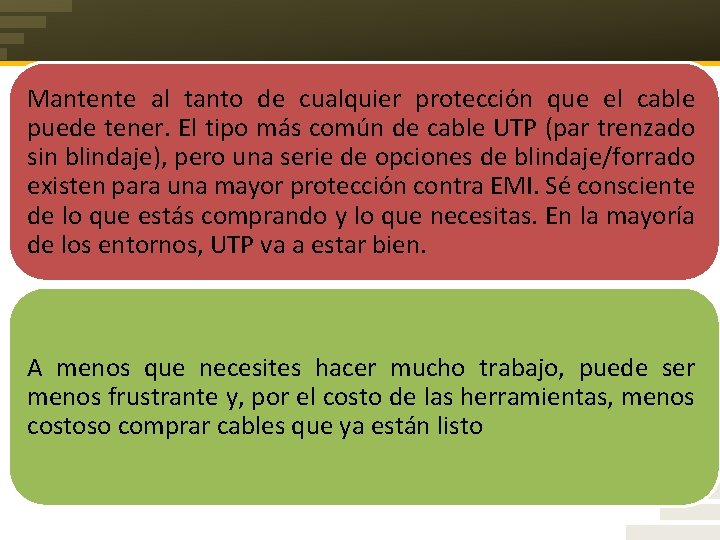

Mantente al tanto de cualquier protección que el cable puede tener. El tipo más común de cable UTP (par trenzado sin blindaje), pero una serie de opciones de blindaje/forrado existen para una mayor protección contra EMI. Sé consciente de lo que estás comprando y lo que necesitas. En la mayoría de los entornos, UTP va a estar bien. A menos que necesites hacer mucho trabajo, puede ser menos frustrante y, por el costo de las herramientas, menos costoso comprar cables que ya están listo

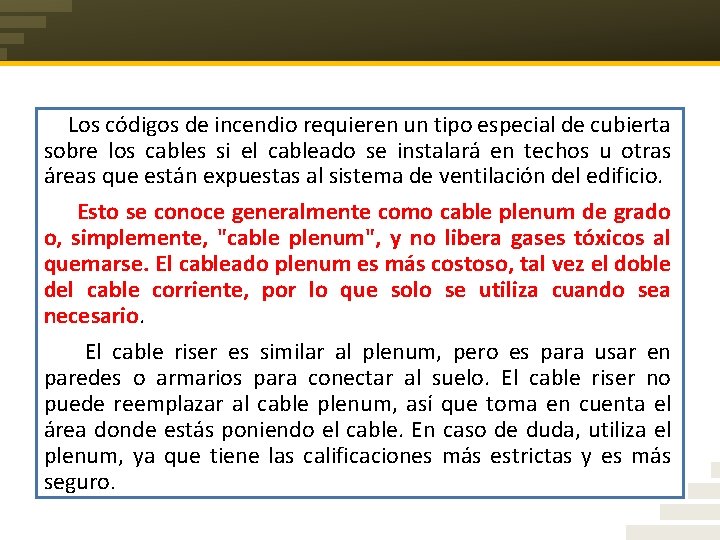

Los códigos de incendio requieren un tipo especial de cubierta sobre los cables si el cableado se instalará en techos u otras áreas que están expuestas al sistema de ventilación del edificio. Esto se conoce generalmente como cable plenum de grado o, simplemente, "cable plenum", y no libera gases tóxicos al quemarse. El cableado plenum es más costoso, tal vez el doble del cable corriente, por lo que solo se utiliza cuando sea necesario. El cable riser es similar al plenum, pero es para usar en paredes o armarios para conectar al suelo. El cable riser no puede reemplazar al cable plenum, así que toma en cuenta el área donde estás poniendo el cable. En caso de duda, utiliza el plenum, ya que tiene las calificaciones más estrictas y es más seguro.

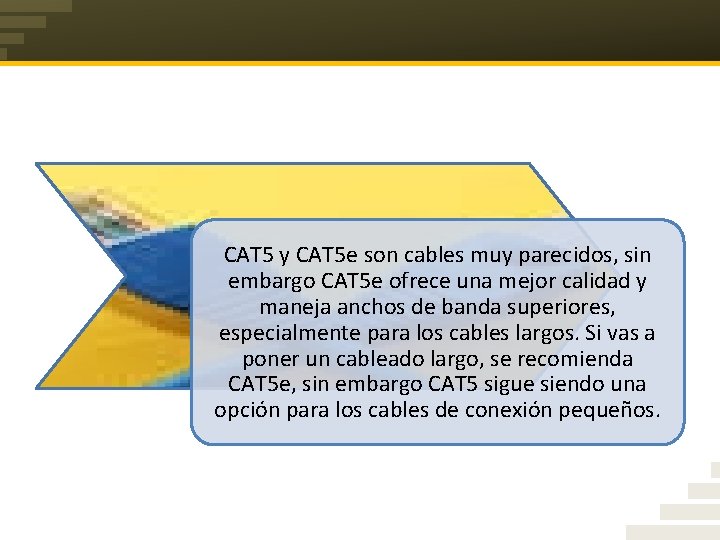

CAT 5 y CAT 5 e son cables muy parecidos, sin embargo CAT 5 e ofrece una mejor calidad y maneja anchos de banda superiores, especialmente para los cables largos. Si vas a poner un cableado largo, se recomienda CAT 5 e, sin embargo CAT 5 sigue siendo una opción para los cables de conexión pequeños.

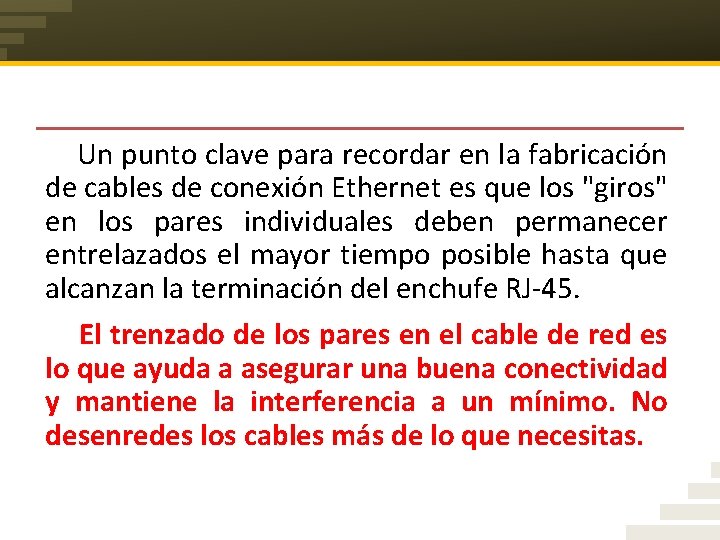

Un punto clave para recordar en la fabricación de cables de conexión Ethernet es que los "giros" en los pares individuales deben permanecer entrelazados el mayor tiempo posible hasta que alcanzan la terminación del enchufe RJ-45. El trenzado de los pares en el cable de red es lo que ayuda a asegurar una buena conectividad y mantiene la interferencia a un mínimo. No desenredes los cables más de lo que necesitas.

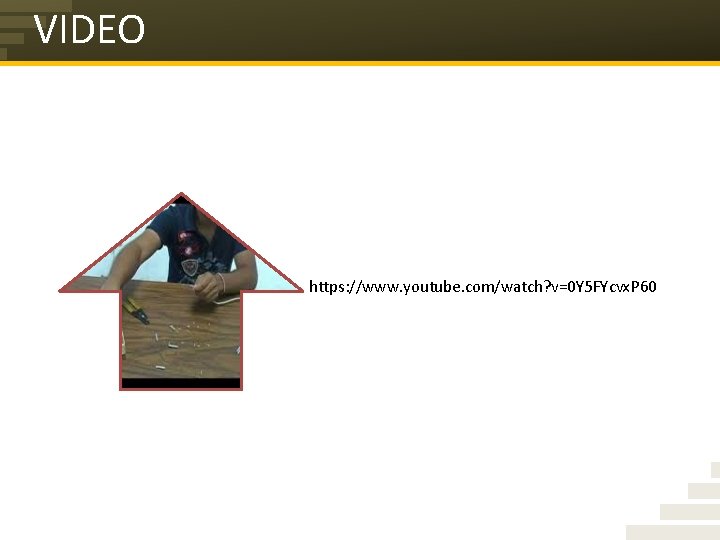

VIDEO https: //www. youtube. com/watch? v=0 Y 5 FYcvx. P 60
