Transmisi Data

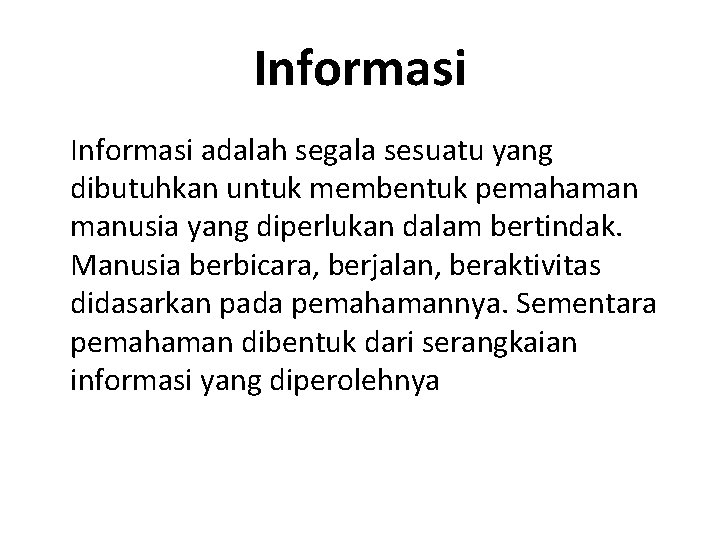

Informasi adalah segala sesuatu yang dibutuhkan untuk membentuk pemahaman manusia yang diperlukan dalam bertindak. Manusia berbicara, berjalan, beraktivitas didasarkan pada pemahamannya. Sementara pemahaman dibentuk dari serangkaian informasi yang diperolehnya

Data adalah bentuk mentah dari informasi. Tidak semua data bisa menjadi informasi, tetapi semua informasi pasti membutuhkan data.

Sinyal adalah besaran dalam fungsi waktu, f(t). Besaran yang dimaksud bisa berupa tegangan listrik, cahaya atau gelombang elektromagnetik. Tergantung dari media transmisi yang digunakan.

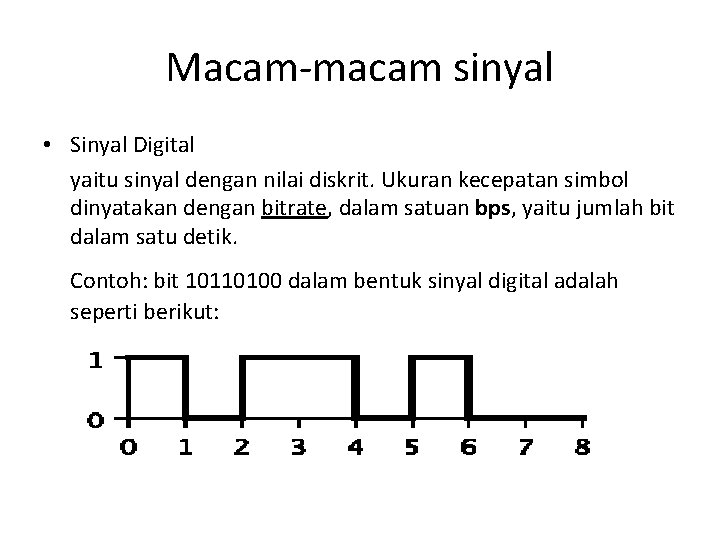

Macam-macam sinyal • Sinyal Digital yaitu sinyal dengan nilai diskrit. Ukuran kecepatan simbol dinyatakan dengan bitrate, dalam satuan bps, yaitu jumlah bit dalam satu detik. Contoh: bit 10110100 dalam bentuk sinyal digital adalah seperti berikut:

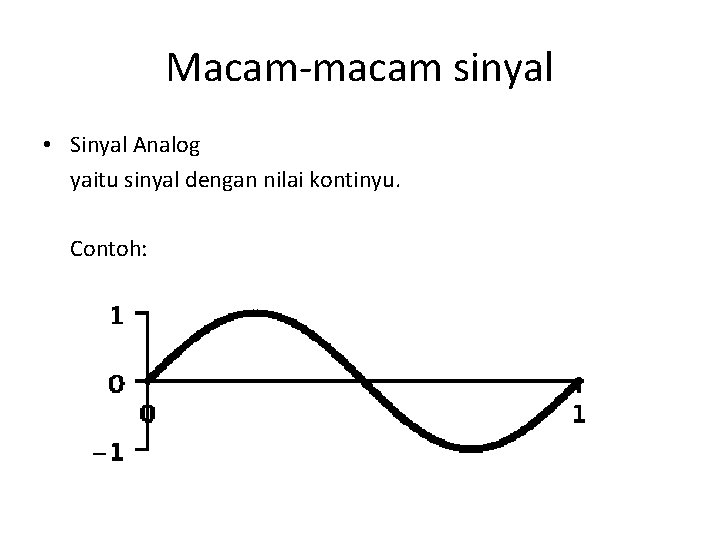

Macam-macam sinyal • Sinyal Analog yaitu sinyal dengan nilai kontinyu. Contoh:

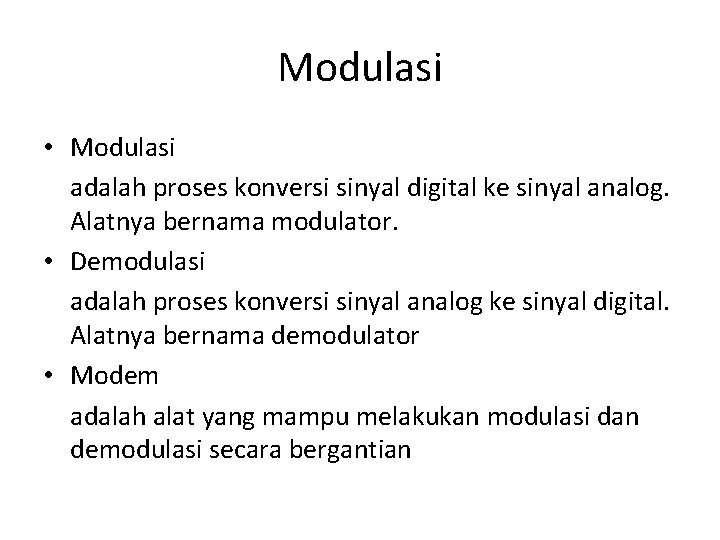

Modulasi • Modulasi adalah proses konversi sinyal digital ke sinyal analog. Alatnya bernama modulator. • Demodulasi adalah proses konversi sinyal analog ke sinyal digital. Alatnya bernama demodulator • Modem adalah alat yang mampu melakukan modulasi dan demodulasi secara bergantian

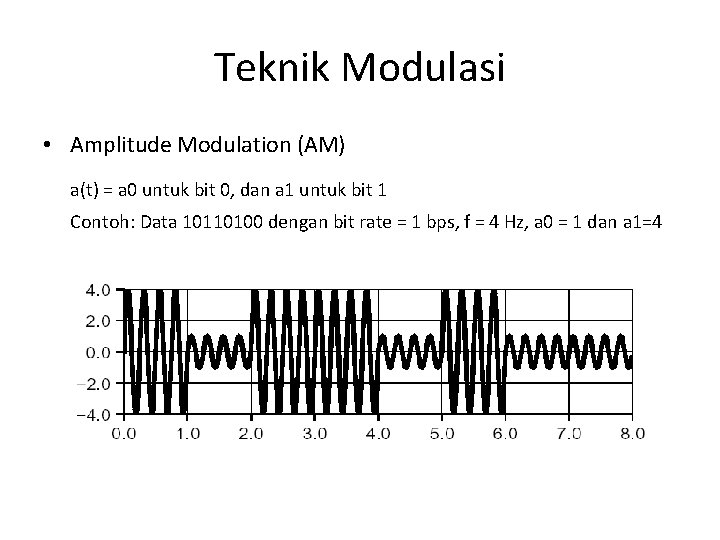

Teknik Modulasi • Amplitude Modulation (AM) a(t) = a 0 untuk bit 0, dan a 1 untuk bit 1 Contoh: Data 10110100 dengan bit rate = 1 bps, f = 4 Hz, a 0 = 1 dan a 1=4

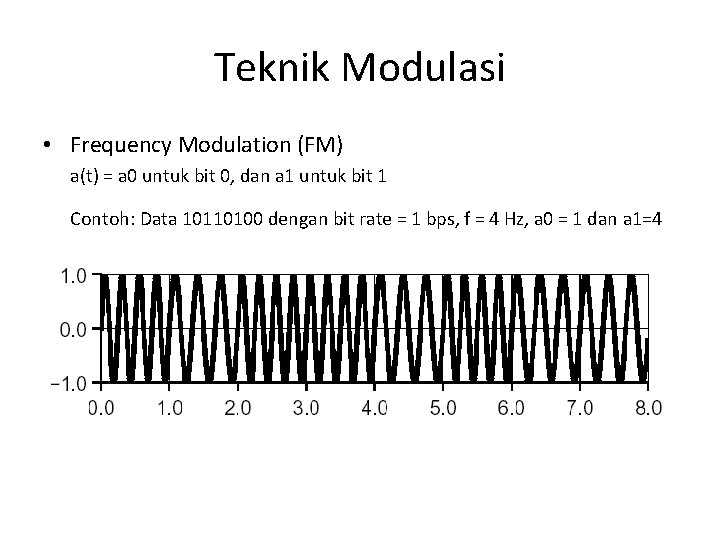

Teknik Modulasi • Frequency Modulation (FM) a(t) = a 0 untuk bit 0, dan a 1 untuk bit 1 Contoh: Data 10110100 dengan bit rate = 1 bps, f = 4 Hz, a 0 = 1 dan a 1=4

Teknik Modulasi • Differential Phase Shift Keying (DPSK) Amplituda dan frekuensi bernilai konstan, namun phase berubah menyesuaikan bit. Contoh: Bit stream 10110100, bit rate = 1 bps, a = 1, f = 2 Hz. jika phase-nya sama dengan referensi, maka dianggap bit 0, jika sebaliknya maka bit 1.

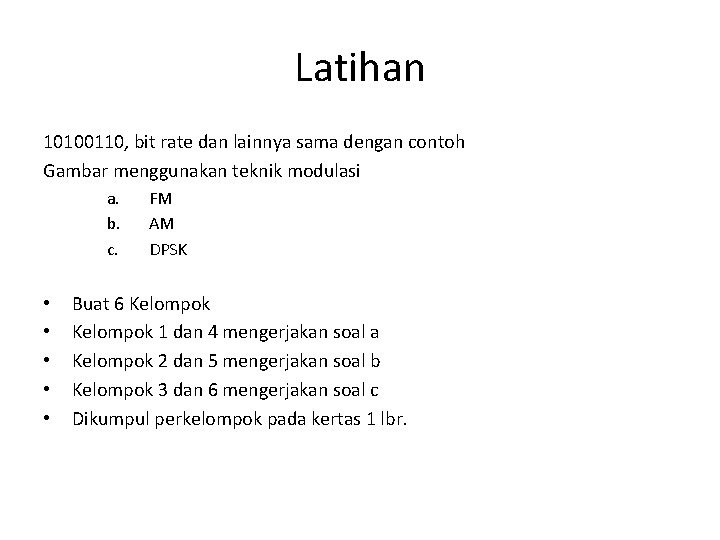

Latihan 10100110, bit rate dan lainnya sama dengan contoh Gambar menggunakan teknik modulasi a. b. c. • • • FM AM DPSK Buat 6 Kelompok 1 dan 4 mengerjakan soal a Kelompok 2 dan 5 mengerjakan soal b Kelompok 3 dan 6 mengerjakan soal c Dikumpul perkelompok pada kertas 1 lbr.
