Transformtory VY32INOVACE 06 1 01 Co je transformtor

Transformátory • VY_32_INOVACE_ • 06 -1 -01 -Co je transformátor Autor: Ing. Tomáš Kałuža Tento výukový materiál byl zpracován v rámci projektu EU peníze středním školám - OP VK 1. 5. CZ. 1. 07/1. 5. 00/34. 0195 – Individualizace a inovace výuky

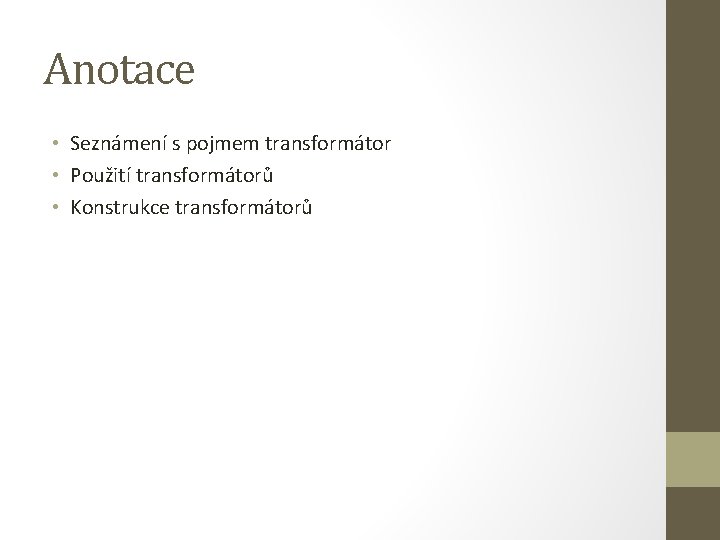

Anotace • Seznámení s pojmem transformátor • Použití transformátorů • Konstrukce transformátorů

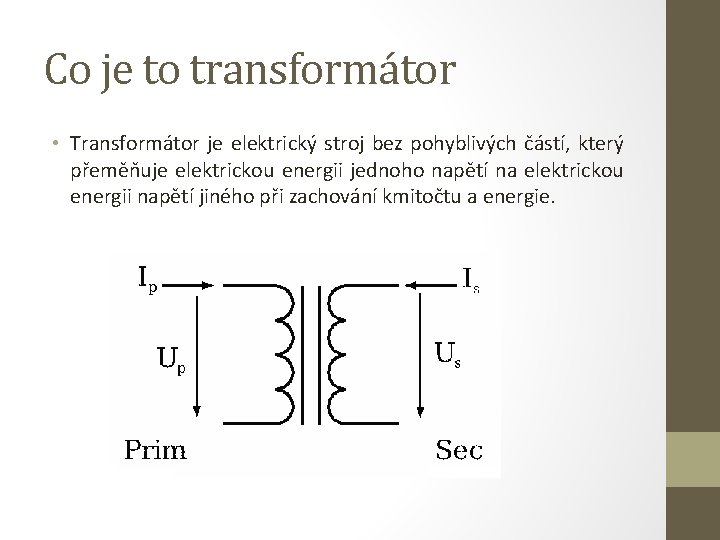

Co je to transformátor • Transformátor je elektrický stroj bez pohyblivých částí, který přeměňuje elektrickou energii jednoho napětí na elektrickou energii napětí jiného při zachování kmitočtu a energie.

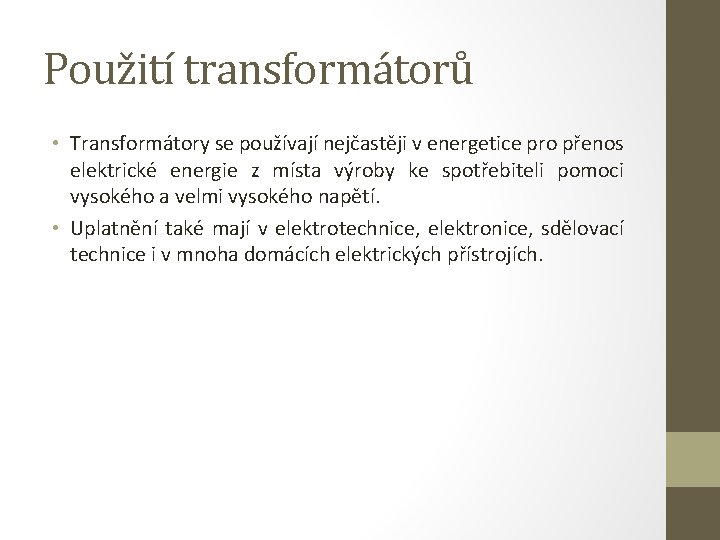

Použití transformátorů • Transformátory se používají nejčastěji v energetice pro přenos elektrické energie z místa výroby ke spotřebiteli pomoci vysokého a velmi vysokého napětí. • Uplatnění také mají v elektrotechnice, elektronice, sdělovací technice i v mnoha domácích elektrických přístrojích.

Konstrukce transformátoru • Skládá se ze dvou vzájemně od sebe izolovaných obvodů: • magnetického • elektrického

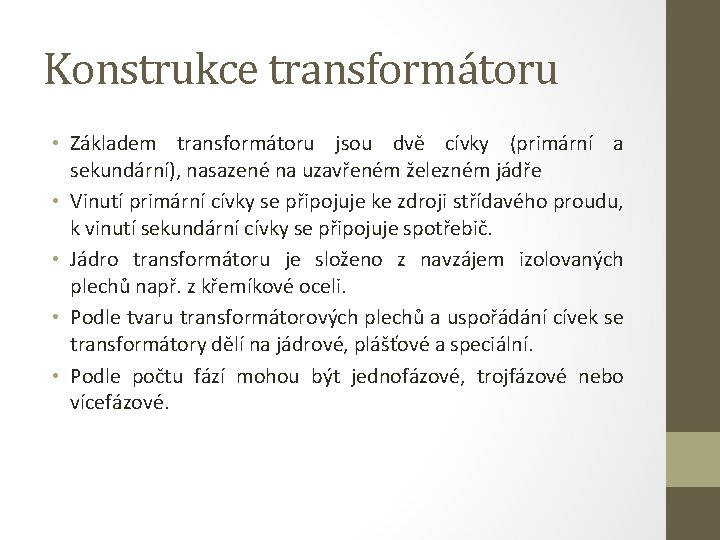

Konstrukce transformátoru • Základem transformátoru jsou dvě cívky (primární a sekundární), nasazené na uzavřeném železném jádře • Vinutí primární cívky se připojuje ke zdroji střídavého proudu, k vinutí sekundární cívky se připojuje spotřebič. • Jádro transformátoru je složeno z navzájem izolovaných plechů např. z křemíkové oceli. • Podle tvaru transformátorových plechů a uspořádání cívek se transformátory dělí na jádrové, plášťové a speciální. • Podle počtu fází mohou být jednofázové, trojfázové nebo vícefázové.

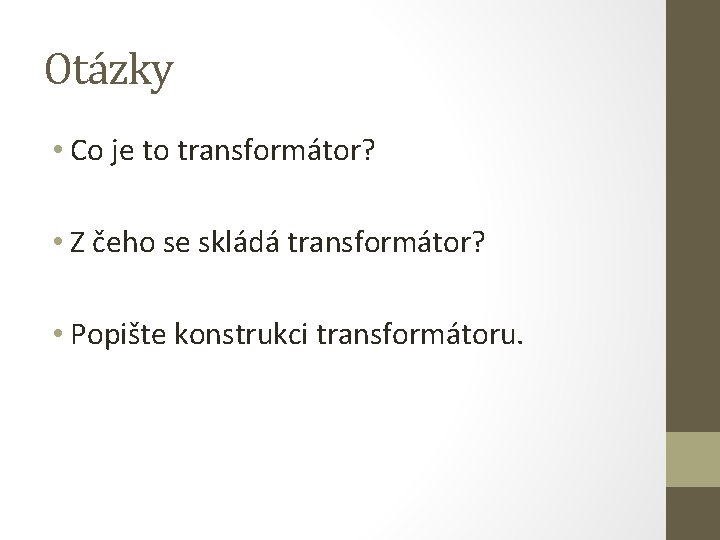

Otázky • Co je to transformátor? • Z čeho se skládá transformátor? • Popište konstrukci transformátoru.

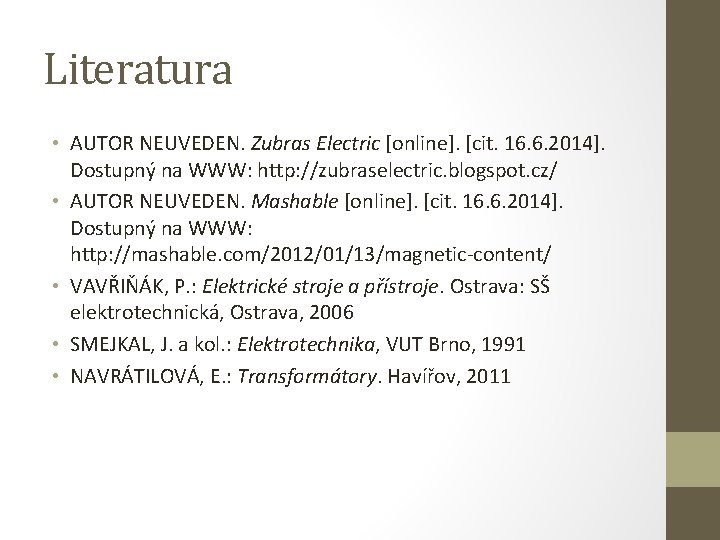

Literatura • AUTOR NEUVEDEN. Zubras Electric [online]. [cit. 16. 6. 2014]. Dostupný na WWW: http: //zubraselectric. blogspot. cz/ • AUTOR NEUVEDEN. Mashable [online]. [cit. 16. 6. 2014]. Dostupný na WWW: http: //mashable. com/2012/01/13/magnetic-content/ • VAVŘIŇÁK, P. : Elektrické stroje a přístroje. Ostrava: SŠ elektrotechnická, Ostrava, 2006 • SMEJKAL, J. a kol. : Elektrotechnika, VUT Brno, 1991 • NAVRÁTILOVÁ, E. : Transformátory. Havířov, 2011
