Transformátor VÝPOČTY

Rychlotest 1) K čemu slouží transformátor? a) b) c) d) ke změně velikosti proudu a napětí k výrobě stejnosměrného proudu k výrobě střídavého proudu k usměrnění střídavého na stejnosměrný proud a napětí 2) Jak se nazývá cívka, k níž připojujeme napětí, jehož hodnotu chceme měnit? a) b) c) d) indukční sekundární komutátorová primární

3) Jaké napětí lze transformovat? a) b) c) d) libovolné stejnosměrné střídavé Žádné 4) O jaký typ transformace jde, když se velikost napětí po transformaci snižuje? a) b) c) d) transformace dolů stálá transformace nahoru okamžitá transformace

5) Na jakém principu pracuje transformátor? a) b) c) d) vzájemném působení dvou souhlasných magnetických polí elektromagnetické indukci Ampérově pravidlu pravé ruky šíření akustických vln prostorem 6) Transformátor se běžně používá v: a) b) c) d) elektrických napájecích zdrojích nabíječkách akumulátorů elektromotorech rychlovarných konvicích

Příklad 1 Pro elektrický vláček potřebujeme změnit napětí z 230 V na 9 V. Primární cívka transformátoru má 460 závitů. Kolik závitů musí mít sekundární cívka? U 1 = 230 V U 2 = 9 V U 1 = 230 V U 2 = 9 V N 1 = 460 z N 2 = ? [z] N 1 = 460 z N 2 = ? Potřebujeme sekundární cívku, která bude mít 18 závitů.

Příklad 2 Primární cívka transformátoru má 600 závitů a sekundární 2 400 závitů. Na primární cívku přivedeme napětí 20 V. Jaké napětí bude na sekundární cívce? N 1 = 600 závitů N 2 = 2 400 závitů U 1 = 20 V U 2 = ? [V] N 1 = 600 z N 2 = 2 400 1 Na sekundární cívce vznikne napětí o velkosti 80 V.

Příklad 3 Primární cívka transformátoru má 1150 závitů a je připojena na spotřebitelskou síť 230 V. Kolik závitů má sekundární cívka, je-li v sekundárním obvodu napětí 5 V? Vypočítej transformační poměr. U 1 = 230 V U 2 = 5 V U 1 = 230 V U 2 = 5 V N 1 = 1 150 z N 2 = ? [z] N 1 = 1 150 z N 2 = ? Potřebujeme sekundární cívku, která bude mít 25 závitů.

Příklad 4 Vypočítej transformační poměr a urči, zda se jedná o transformaci dolů nebo nahoru. a) N 1 = 500 závitů, N 2 = 100 závitů b) N 1 = 300 závitů, N 2 = 1 200 závitů a) Urči p a typ transformace b) Urči p a typ transformace N 1 = 500 z N 2 = 100 z p = ? N 1 = 300 z N 2 = 1 200 z p = ? Transformace dolů, U↓, I↑. Transformace nahoru, U↑, I↓.

Příklad 5 Transformační poměr je p = 2/15. Vyšší napětí je 600 V. Jaké je nižší napětí na transformátoru? U 1 = 600 V p = 2/15 U 2 = ? [V] Nižší napětí transformátoru je 80 V.

Příklad 6 U transformátoru platí U 1 = 300 V, N 2 = 1 020 závitů, U 2 = 900 V. Vypočítej počet závitů primární cívky. Proběhne transformace nahoru nebo dolů? U 1 = 300 V U 2 = 900 V U 1 = 300 V U 2 = 900 V N 2 = 1020 z N 1 = ? [z] N 1 = ? N 2 = 1 020 z Primární cívka má 340 závitů a jde o transformaci nahoru.

Příklad 7 Transformátor má N 1 = 1000 a N 2 = 150 závitů. Primární cívka je připojená na napětí U 1 = 220 V a prochází jí proud I 1 = 0, 3 A. Jaké je napětí a proud na vývodech sekundární cívky? I 1 = 0, 3 A I 2 = ? U 1 = 220 V N 1 = 1000 V N 2 = 150 z U 1 = 220 V U 2 = ? I 1 = 0, 3 A U 2 = ? [V] I 2 = ? [z] N 1 = 1000 z N 2 = 150 z

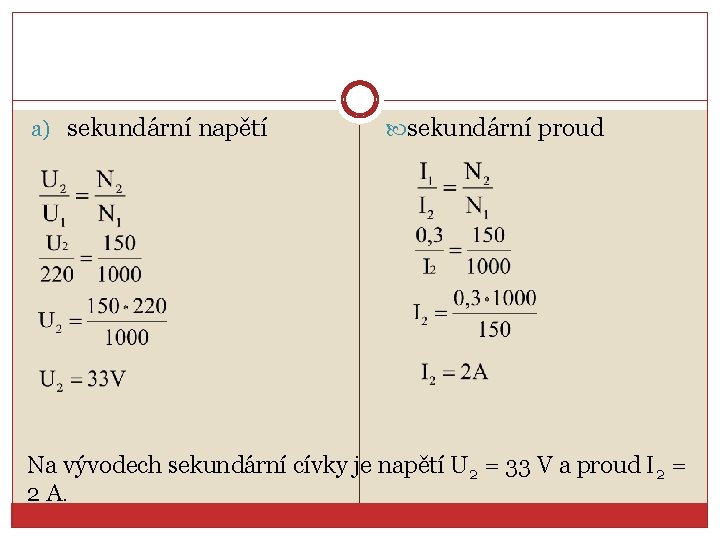

a) sekundární napětí sekundární proud Na vývodech sekundární cívky je napětí U 2 = 33 V a proud I 2 = 2 A.

Dopočítej hodnoty pro situaci znázorněnou schématem. Napětí na sekundární cívce je 110 V.

N 2 = 500 závitů U 1 = 220 V U 2 = 110 V P 2 = 60 W N 1 = ? [závitů] I 1 = ? [A] I 2 = ? [A]

• Dopočítej hodnoty znázorněné ve schématu:

Primární cívku transformátoru prochází při napětí 220 V proud 0, 2 A. V sekundární cívkou prochází proud 6 A a napětí na svorkách cívky je 6, 3 V. Určete účinnost transformátoru. Účinnost transformátoru je η = 86%.

Při transformaci střídavého napětí bylo u transformátoru naměřeno U 1 = 220 V, I 1 = 0, 4 A, U 2 = 98 V, I 2 = 0, 7 A. Jaká je účinnost transformátoru?
