TRANSFORMÁTOR Tento Digitální učební materiál vznikl díky finanční podpoře EU- OP Vzdělávání pro konkurenceschopnost. Není –li uvedeno jinak, je tento materiál zpracován Ing. Blankou Felixovou
TRANSFORMÁTOR - UMOŽŇUJE ZÍSKAT Z VYŠŠÍHO NAPĚTÍ NIŽŠÍ A NAOPAK ZÁKLADEM JSOU DVĚ CÍVKY A JÁDRO Z MAGNETICKY MĚKKÉ OCELI PRIMÁRNÍ CÍVKA - CÍVKA, NA KTEROU SE PŘIPOJUJE VSTUPNÍ STŘÍDAVÉ NAPĚTÍ U 1 SEKUNDÁRNÍ CÍVKA - CÍVKA, K NÍŽ SE PŘIPOJÍ SPOTŘEBIČ, NA SEKUNDÁRNÍ CÍVCE NAMĚŘÍME VÝSTUPNÍ NAPĚTÍ U 2 POČET ZÁVITŮ PRIMÁRNÍ CÍVKY - N 1 POČET ZÁVITŮ SEKUNDÁRNÍ CÍVKY - N 2 PODÍL VÝSTUPNÍHO KU VSTUPNÍMU NAPĚTÍ U 2 : U 1 JE PŘIBLIŽNĚ ROVEN POČTU ZÁVITŮ SEKUNDÁRNÍ CÍVKY K POČTU ZÁVITŮ PRIMÁRNÍ CÍVKY N 2 : N 1 U 2 U 1 = N 2 N 1
N 2 = PODÍL POČTU ZÁVITŮ SEKUNDÁRNÍ CÍVKY N 2 N 1 A PRIMÁRNÍ CÍVKY N 1 = p N 2 = p = TRANSFORMAČNÍ POMĚR N 1 POKUD JE TRANSFORMAČNÍ POMĚR p= ˂ 1 (U 2 ˂ U 1 = VÝSTUPNÍ NAPĚTÍ JE MENŠÍ NEŽ VSTUPNÍ NAPĚTÍ) = TRANSFORMACE DOLŮ (př. NABÍJEČKA TELEFONU - 220 V ˃ 3, 7 V) POKUD JE TRANSFORMAČNÍ POMĚR p = ˃ 1 (U 2 ˃ U 1 = VÝSTUPNÍ NAPĚTÍ JE VĚTŠÍ NEŽ VSTUPNÍ NAPĚTÍ) = TRANSFORMACE NAHORU (př. TELEVIZNÍ OBRAZOVKA - 220 V ˂ 2200 V) TRANSFORMÁTOR MĚNÍ STŘÍDAVÉ NAPĚTÍ U 1 NA STŘÍDAVÉ NAPĚTÍ U 2 SE STEJNÝM KMITOČTEM, ALE JINOU HODNOTOU

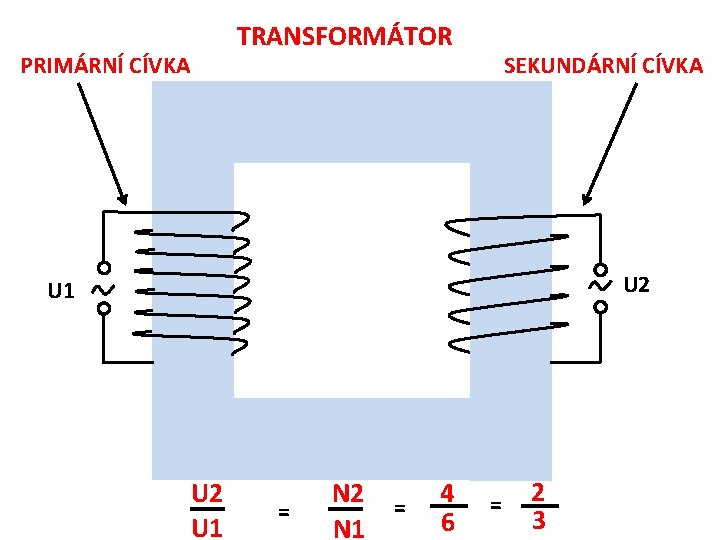

TRANSFORMÁTOR PRIMÁRNÍ CÍVKA SEKUNDÁRNÍ CÍVKA U 2 U 1 = N 2 N 1 = 4 6 = 2 3
