Transformatorurządzenie , które zamienia napięcie elektryczne o jednej wartości na napięcie o innej wartości

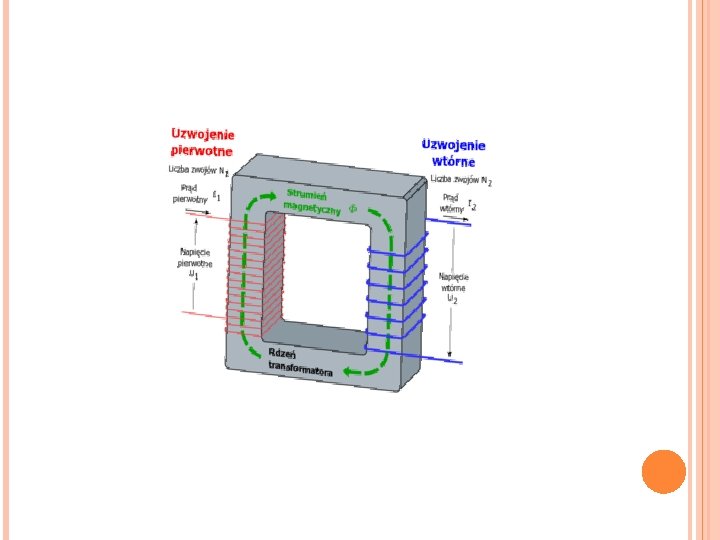

BUDOWA TRANSFORMATORA Transformator zbudowany jest z dwóch lub więcej cewek (zwanych uzwojeniami), nawiniętych na wspólny rdzeń magnetyczny )wykonany zazwyczaj z materiału ferromagnetycznego. Oba obwody są zazwyczaj odseparowane galwaniczne, co oznacza, że nie ma połączenia elektrycznego pomiędzy uzwojeniami, a energia przekazywana jest przez pole magnetyczne. Wyjątkiem jest autotranzystor, w którym uzwojenie pierwotne i uzwojenie wtórne posiadają część wspólną i są ze sobą połączone galwanicznie.

ZASTOSOWANIE TRANZYSTORA Tranzystor znajduje powszechne zastosowanie do podwyższania lub obniżania napięcia w sieciach przesyłających energię elektryczną oraz do obniżania napięcia w zawiasach i prostownikach

PARAMETRY TRANZYSTORA moc oddawania przez transformator v moc pobierania z sieci energetycznej przez transformator v natężenie prądu w uzwojeniu pierwotnym v liczba zwojów uzwojenia pierwotnego i wtórnego v Średnia drutu uzbrojenia pierwotnego i wtórnego v

ZASADA DZIAŁANIA TRANZYSTORA Jedno z uzwojeń (zwane pierwotnym ) podłączone jest do źródła prądu przemiennego. Powoduje to przepływ w nim prądu przemiennego. Przemienny prąd wywołuje powstanie zmiennego pola magnetycznego Zmienny strumień pola magnetycznego, przewodzony przez rdzeń transformatora, przepływa przez pozostałe cewki (zwane wtórnymi). Zmiana strumienia pola magnetycznego w cewkach wtórnych wywołuje zjawisko indukcji elektromagnetycznej – powstaje w nich zmienna siła elektromagnetycznego (napięcie). Jeżeli pominie się opór uzwojeń oraz pojemności między zwojami uzwojeń i przyjmie się, że cały strumień magnetyczny wytworzony w uzwojeniu pierwotnym przenika przez rdzeń do uzwojenia wtórnego (nie ma strat pola magnetycznego na promieniowanie), to taki transformator nazywamy idealnym.

DLA TRANSFORMATORA IDEALNEGO OBOWIĄZUJE WZÓR : Gdzie: U - napięcie elektryczne, I -natężenie prądu eklektycznego, n- liczba zwojów, Indeks we-strona pierwotna, Indeks wy -strona wtórna.

ZADANIE: Ile zwojów musi mieć uzwojenie wtórne transformatora, by przy napięciu 220 V i 1000 zwojów w uzwojeniu pierwotnym, napięcie wyjściowe było równe 44 V? Dane: U 1=220 V, n 1=1000, U 2= 44 V Szukane: n 2=? Odp. : W uzwojeniu wtórnym musi być 200 zwojów

STRATY MOCY W TRANSFORMATORZE Podczas pracy transformatora rzeczywistego, czyli podczas przenoszenia energii z uzwojenia pierwotnego do wtórnego, tracona jest część mocy. Ma to miejsce w rdzeniu transformatora (tzw. straty w żelazie, wynikające z nagrzewania się rdzenia i zużywania mocy na magnesowanie rdzenia) oraz w uzwojeniu (tzw. straty w miedzi, wynikają z oporności materiału, z którego wykonane jest uzwojenie wtórne). Stosunek mocy po stronie wtórnej do mocy pobieranej przez transformator określa sprawność transformatora.

RODZAJE TRANSFORMATORÓW Autotransformator

TRANSFORMATOR WYSOKIEGO NAPIĘCIA

TRANSFORMATOR TESLI

TRANSFORMATOR SPAWALNICZY

TRANSFORMATOR SIECIOWY

TRANSFOTMATOR SEPARACYJNY

TRANSFORMATORY GŁOŚNIKOWE

TRANSFORMATOR SPAWALNICZY

TRANSFORMATOR SCOTA

TRANSFORMATOR DZWONKOWY

TRANSFORMATOR PROBIERCZY
