TRANSFORMATORI opa mrea 400 k V razdjelna mrea
- Slides: 22

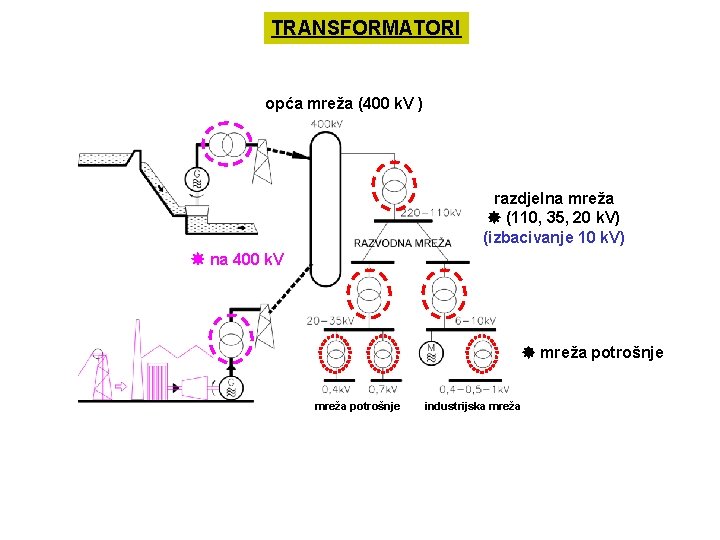

TRANSFORMATORI opća mreža (400 k. V ) razdjelna mreža (110, 35, 20 k. V) (izbacivanje 10 k. V) na 400 k. V mreža potrošnje industrijska mreža
Transformator u praznom hodu N 1 - primarni GN - gornjeg napona N 2 - sekundarni DN - donjeg napona struja praznog hoda U 1 - priključni napon E 1 - inducirana protuelektromotorna sila ZTP - impedancija transformatora u praznom hodu g - struja gubitaka praznog hoda m - struja magnetiziranja
trenutne vrijednosti praznog hoda inducirani napon po zavoju efektivna vrijednost za N zavoja inducirani naponi u namotima uz inducirani napon po jednom zavoju prenosni omjer transformatora
Opterećeni transformator za idealne svitke (zanemarene gubitke) P 1 - snaga pimara P 2 - snaga sekundara ako je tada je
uz uzete u obzir impedancije svitaka zbog 1 pad U na N 1 zbog 2 pad U na N 2
(na jednu stranu sve impedancije) preračunavanje = reduciranje = preslikavanje na stranu primara za N 1=N 2 odnsno n=1 na stranu sekundara
pad napona na primarnoj strani relativno gledano (jednake vrijednosti) na primaru ek u. X na sekundaru u. R za oba slučaja (smjera) vrijedi
svaki transformator - jednaka impedanciju bez obzira na smjer gledanja reducirano na primar impedancija na strani izvor reducirano na sekundar impedancija na strani trošila pad napona na transformatoru U 2 - napon praznog hoda U 20 - napon opterećenog trafa UT - prosječno 5%
kazalični prikaza pada napona na transformatoru i utjecaj karaktera opterećenja U 1 prema slici je U 1 > U’ 2 U 2’ prema slici je U 1 < U’ 2
pad napona na transformatoru uz uzete u obzir sve utjecaje kompliciranije a razlika oko 1% te se ne koristi prazni hod magnetska slika, inducirani naponi, gubici u željezu kratki spoj strujna slika, gubici u bakru
TROFAZNI TRANSFORMATORI tri jednofazna Američka praksa trofazni Evropska praksa L 1 (A), L 2 (B), L 3 (C) - namoti višeg napona l 1 (a), l 2 (b), l 3 (c) - namoti nižeg napona tok energije - od namota višeg prema namotima nižeg napona
istofazno spojeni namoti trofaznog transformatora osnovni spojevi trofaznih transformatora
istovrsni spoj naponi u fazi “referentna” faza naponi u protufazi raznovrsni spoj “protufaza” kombiniranje osnovnih spojeva omogućuje 12 faznih pomaka između primarnog i sekundarnog napona

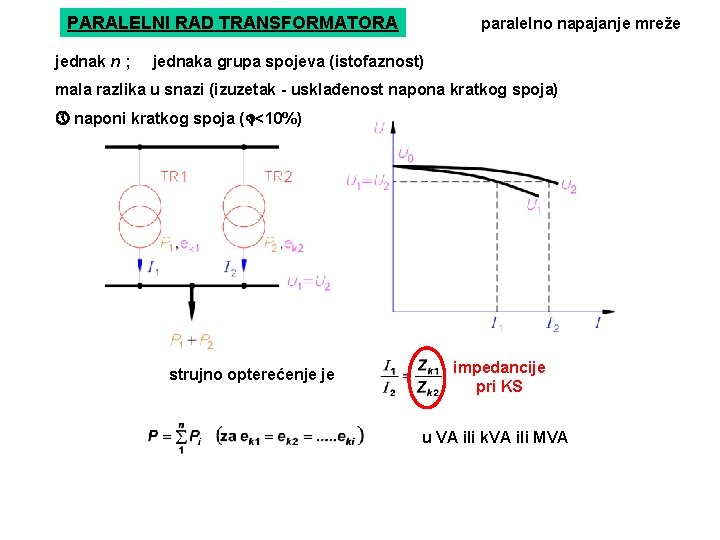

PARALELNI RAD TRANSFORMATORA jednak n ; paralelno napajanje mreže jednaka grupa spojeva (istofaznost) mala razlika u snazi (izuzetak - usklađenost napona kratkog spoja) naponi kratkog spoja ( <10%) strujno opterećenje je impedancije pri KS u VA ili k. VA ili MVA
GUBICI TRANSFORMATORA u željezu (magnetizacija, histereza, vrtložne struje) u bakru (omski otpor) kh - koeficijent ovisi o kvaliteti materijala - površini histereze (od 0, 01 do 0, 02) 1, 6 -2 - eksponent ovisan i indukciji (niže 1, 6, više do 2) f - frekvencija u Hz B - magnetska indukcija u T kh - koeficijent ovisi o kvaliteti materijala (od 0, 015 do 0, 025) f - frekvencija u Hz B - magnetska indukcija u T d - debljina lima u mm za jednofazni trafo za trofazni trafo 1 - struja svitka višeg napona RT - radna komponenta impedancije transformatora željezo - zbog B 2 za gubitke presjek jezgre teži i skuplji transformator bakar - zbog 2 za gubitke presjek namota teži i skuplji transformator
uvjet za max ovisnost o opterećenju 1, 0
MJERNI TRANSFORMATORI linearni prijenos mjernog podatka strujni naponski linearni dio karakteristike magnetiziranja točnost ako opterećenje režim praznog hoda za određenu snagu u VA linearni dio karakteristike magnetiziranja točnost ako opterećenje režim kratkog spoja za određenu snagu u VA mogućnost preopterećenja (KS i zasićenje uz grešku ≤ 10%) Ft (faktor točnosti)< 5 točni i osjetljivi instrumenti Ft < 10 pogonska mjerenja Ft > 10 zaštitni releji
TRANSFORMATORI POSEBNE NAMJENE (IZVEDBE) - transformiranje (prilagođavanje) impedancije - transformiranje malih snaga - prigušnice - trajni rad u praznom hodu i kratkom spoju (zavarivanje) AUTOTRANSFORMATOR snaga transformacije (jezgre, tipska snaga) ekonomski opravdano Zabranjena uporaba za mreže koje moraju biti galvanski odvojene (PEX)

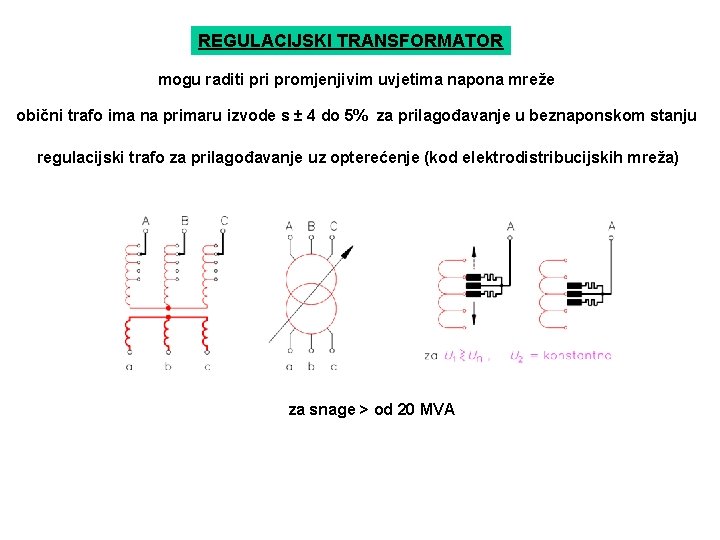

REGULACIJSKI TRANSFORMATOR mogu raditi promjenjivim uvjetima napona mreže obični trafo ima na primaru izvode s ± 4 do 5% za prilagođavanje u beznaponskom stanju regulacijski trafo za prilagođavanje uz opterećenje (kod elektrodistribucijskih mreža) za snage > od 20 MVA
IZVEDBA TRANSFORMATORA aktivni dijelovi - jezgra i namoti jezgra - što bolje iskorištenje prostora - što manji magnetski otpor (magnetski usmjereni limovi)
namoti po slojevima više kombinacija napona serijskim i paralelni spajanjem koncentrično
kotao medij za hlađenje provodni izolatori zaštitni dijelovi neaktivni dijelovi Bucholzov relej ulje mineralno ulje zaštita od požara sintetsko ulje luk - otrovni plinovi kotao medij za hlađenje provodni izolatori zrak rudnička izvedba
