TRANSFORMATOR KELAS : 10 SMT : GENAP MA MIFTAHUL ULUM Ngemplak Mranggen Demak
![Dinamo adalah generator kecil yang biasa dipasang pada kendaraan sepeda motor atau mobil Dinamo Dinamo adalah generator kecil yang biasa dipasang pada kendaraan sepeda, motor atau mobil. Dinamo](https://slidetodoc.com/presentation_image_h2/ac874edb7273bf0e3a562ac3350ff146/image-2.jpg)
Dinamo adalah generator kecil yang biasa dipasang pada kendaraan sepeda, motor atau mobil. Dinamo sepeda turbinnya diputar dengan menggunakan roda sepeda
![Transformator atau trafo adalah alat yang digunakan untuk merubah tegangan listrik AC Transformator atau trafo adalah alat yang digunakan untuk merubah tegangan listrik AC](https://slidetodoc.com/presentation_image_h2/ac874edb7273bf0e3a562ac3350ff146/image-3.jpg)

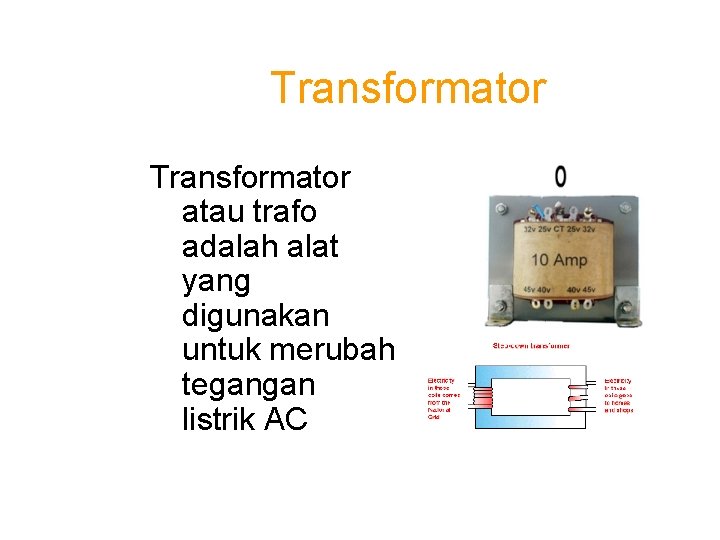

Transformator atau trafo adalah alat yang digunakan untuk merubah tegangan listrik AC
![Prisip kerja Transformator Trafo terbuat dari dua buah kumparan yang dililitkan pada sebuah cincin Prisip kerja Transformator Trafo terbuat dari dua buah kumparan yang dililitkan pada sebuah cincin](https://slidetodoc.com/presentation_image_h2/ac874edb7273bf0e3a562ac3350ff146/image-4.jpg)
Prisip kerja Transformator Trafo terbuat dari dua buah kumparan yang dililitkan pada sebuah cincin besi lunak. Kumparan yang dihubungngkan ke sumber tegangnan disebut kumparan primer dan Kumparan tempat hasil disebut kumparan sekunder
![Prisip kerja Transformator Listrik yang dihasilkan oleh kumparan sekunder hanya sesaat karena kumparan ini Prisip kerja Transformator Listrik yang dihasilkan oleh kumparan sekunder hanya sesaat karena kumparan ini](https://slidetodoc.com/presentation_image_h2/ac874edb7273bf0e3a562ac3350ff146/image-5.jpg)
Prisip kerja Transformator Listrik yang dihasilkan oleh kumparan sekunder hanya sesaat karena kumparan ini hanya mengalami perubahan jumlah garis gaya magnet pada saat listrik dinyalakan atau pada saat listrik dimatikan.
![Prisip kerja Transformator Agar kumparan sekunder menghasilkan listrik terusmenerus maka ia harus mengalami perubahan Prisip kerja Transformator Agar kumparan sekunder menghasilkan listrik terus-menerus, maka ia harus mengalami perubahan](https://slidetodoc.com/presentation_image_h2/ac874edb7273bf0e3a562ac3350ff146/image-6.jpg)
Prisip kerja Transformator Agar kumparan sekunder menghasilkan listrik terus-menerus, maka ia harus mengalami perubahan garis gaya magnet terus menerus, yaitu dengan cara merubah kutup-kutup magnet secara terus menerus zz
![Prisip kerja Transformator Dengan mengganti arah arus listrik secara terus menerus maka kutub magnet Prisip kerja Transformator Dengan mengganti arah arus listrik secara terus menerus, maka kutub magnet](https://slidetodoc.com/presentation_image_h2/ac874edb7273bf0e3a562ac3350ff146/image-7.jpg)
Prisip kerja Transformator Dengan mengganti arah arus listrik secara terus menerus, maka kutub magnet juga akan berubah secara terus menerus
![Prisip kerja Transformator Ketika Saklar diputus listrik berhenti mengalir pada kumparan primer sehingga cincin Prisip kerja Transformator Ketika Saklar diputus, listrik berhenti mengalir pada kumparan primer sehingga cincin](https://slidetodoc.com/presentation_image_h2/ac874edb7273bf0e3a562ac3350ff146/image-8.jpg)
Prisip kerja Transformator Ketika Saklar diputus, listrik berhenti mengalir pada kumparan primer sehingga cincin kehilangan kemagnetannya, dan jarum galvanometer kembali bergerak sesaat dengan arah berlawanan.
![Prisip kerja Transformator Dengan menghubungkan kumparan primer ke sumber listrik AC maka arus listrik Prisip kerja Transformator Dengan menghubungkan kumparan primer ke sumber listrik AC, maka arus listrik](https://slidetodoc.com/presentation_image_h2/ac874edb7273bf0e3a562ac3350ff146/image-9.jpg)
Prisip kerja Transformator Dengan menghubungkan kumparan primer ke sumber listrik AC, maka arus listrik selalu berubah, kutub magnet juga selalu berubah dan kumparan sekunder terus mengalami perubahan garis gaya magnet dan menghasilkan listrik secara terus -menerus
![Jenis Transformator Trafo ada dua jenis yaitu Trafo StepUp dan Trafo StepDwon Trafo StepUp Jenis Transformator Trafo ada dua jenis, yaitu: Trafo Step-Up dan Trafo Step-Dwon Trafo Step-Up](https://slidetodoc.com/presentation_image_h2/ac874edb7273bf0e3a562ac3350ff146/image-10.jpg)
Jenis Transformator Trafo ada dua jenis, yaitu: Trafo Step-Up dan Trafo Step-Dwon Trafo Step-Up digunakan untuk menaikan tegangan listrik Trafo Step-Down digunakan untuk menurunkan tegangan listrik
![Trafo StepUp Trafo ini memiliki ciri Lilitan kumparan primer lebih sedikit dari pada Trafo Step-Up Trafo ini memiliki ciri : Lilitan kumparan primer lebih sedikit dari pada](https://slidetodoc.com/presentation_image_h2/ac874edb7273bf0e3a562ac3350ff146/image-11.jpg)
Trafo Step-Up Trafo ini memiliki ciri : Lilitan kumparan primer lebih sedikit dari pada lilitan kumparan sekunder Tegangan primer lebih kecil dari tegangan sekunder
![Trafo StepDwon Trafo ini memiliki Ciri Lilitan kumparan primer lebih banyak dari lilitan kumparan Trafo Step-Dwon Trafo ini memiliki Ciri: Lilitan kumparan primer lebih banyak dari lilitan kumparan](https://slidetodoc.com/presentation_image_h2/ac874edb7273bf0e3a562ac3350ff146/image-12.jpg)
Trafo Step-Dwon Trafo ini memiliki Ciri: Lilitan kumparan primer lebih banyak dari lilitan kumparan sekunder Tegangan primer lebih tinggi dari tegangan sekunder
![Persamaan Transformator Pada transformator ideal berlaku persamaan Np Ns Vp Vs Is Persamaan Transformator Pada transformator ideal berlaku persamaan: Np Ns Vp = Vs Is =](https://slidetodoc.com/presentation_image_h2/ac874edb7273bf0e3a562ac3350ff146/image-13.jpg)
Persamaan Transformator Pada transformator ideal berlaku persamaan: Np Ns Vp = Vs Is = N = jumlah lilitan V = tegangan (volt) I = Kuat arus (A) Ip Daya yang masuk ke trafo sama dengan daya yang keluar dari trafo Pp = Ps
![Persamaan Transformator Persamaan Transformator](https://slidetodoc.com/presentation_image_h2/ac874edb7273bf0e3a562ac3350ff146/image-14.jpg)
Persamaan Transformator
![Efisiensi Transformator Pada kenyataannya Daya listrik yang dihasilkan penggunaan oleh setiap sebuah trafo tidak Efisiensi Transformator Pada kenyataannya Daya listrik yang dihasilkan penggunaan oleh setiap sebuah trafo tidak](https://slidetodoc.com/presentation_image_h2/ac874edb7273bf0e3a562ac3350ff146/image-15.jpg)
Efisiensi Transformator Pada kenyataannya Daya listrik yang dihasilkan penggunaan oleh setiap sebuah trafo tidak pernah Pp tergantung efisiensi didapatdari daya yang trafomasuk tersebut sama dengan daya yang keluar. Efisiensi trafo adalah Daya listrik yang persentase daya dikeluarkanyang oleh Ps keluar dariselalu trafo lebih η= X 100 % trafo Ppdaya > Ps kecil dari Pp listrik yang masuk kedalam trafo Np Is Ns = Ip Ps
![Transmisi Tegangan Tinggi Oleh sebab itu dipilih cara Jika menghantarkan listrik Dalam perjalanannya kedua Transmisi Tegangan Tinggi Oleh sebab itu dipilih cara Jika menghantarkan listrik Dalam perjalanannya kedua,](https://slidetodoc.com/presentation_image_h2/ac874edb7273bf0e3a562ac3350ff146/image-16.jpg)
Transmisi Tegangan Tinggi Oleh sebab itu dipilih cara Jika menghantarkan listrik Dalam perjalanannya kedua, yaitu dengan arus besar tegangan Listrik yang kita pakai di yang melalui kabel yang rendah, maka energi listrik kecil dan tegangan yang rumah dihasilkan di sangat panjang, listrik yang berubah menjadi kalor tempat yang sangat tinggi. Selain untuk menemui hambatan sangat besar, yaitu dapat jauh. memperkecil hilangnya dihitung dengan rumus yang sangat besar Untuk menghantarkan energi listrik dalam W=I². R. t (semakin panjang kawat listrik yang sangat jauh perjalanan, juga Selain itu untuk tersebut ada arus dualistrik cara penghantar menghantarkan memperkecil kawat yang yaitu dengan arusyang hambatannya semakin yang besar perlu kabel digunakan. Ini besar tegangan besar tebal, )ini memerlukan biaya mempermurah biaya. rendah atau arus kecil yang mahal. dengan tegangan tinggi
