TRANSFORMATOR DAN DISTRIBUSI DAYA

TRANSFORMATOR DAN DISTRIBUSI DAYA

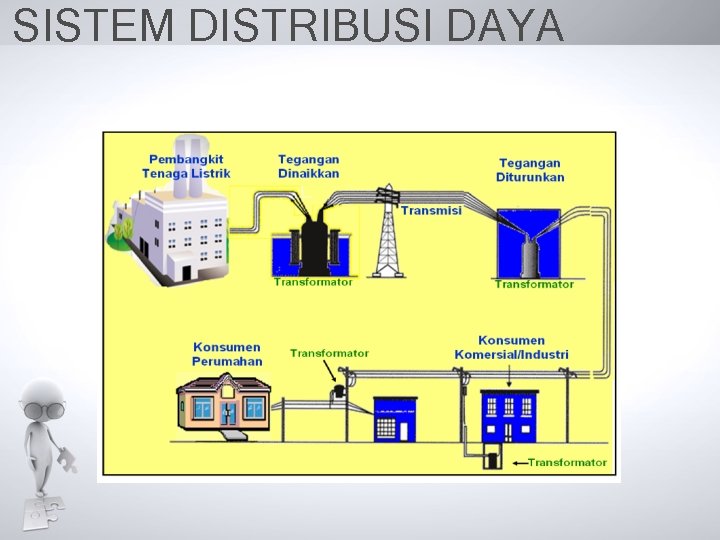

SISTEM DISTRIBUSI DAYA

SISTEM DISTRIBUSI DAYA

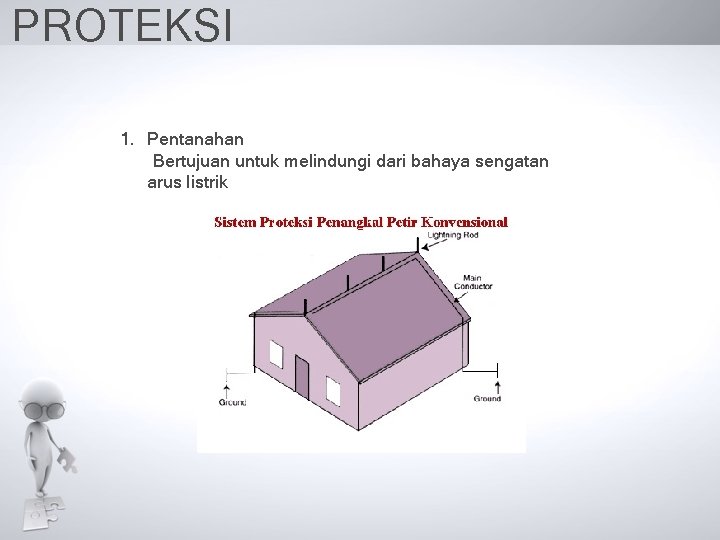

PROTEKSI 1. Pentanahan Bertujuan untuk melindungi dari bahaya sengatan arus listrik

PROTEKSI 1. Pentanahan Bertujuan untuk melindungi dari bahaya sengatan arus listrik

SEKERING Sekering Plug Sekering catridge kaca Sekering catridge mata pisau

SEKERING Sekering Plug Sekering catridge kaca Sekering catridge mata pisau

SAKLAR Pemutus rangkaian minyak Pemutus rangkaian moldcase

SAKLAR Pemutus rangkaian minyak Pemutus rangkaian moldcase

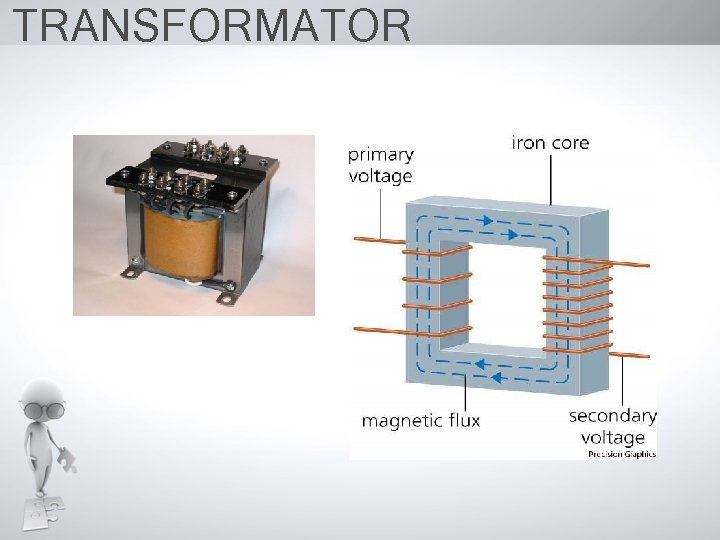

TRANSFORMATOR

TRANSFORMATOR

HUBUNGAN DAYA, TEGANGAN DAN ARUS

HUBUNGAN DAYA, TEGANGAN DAN ARUS

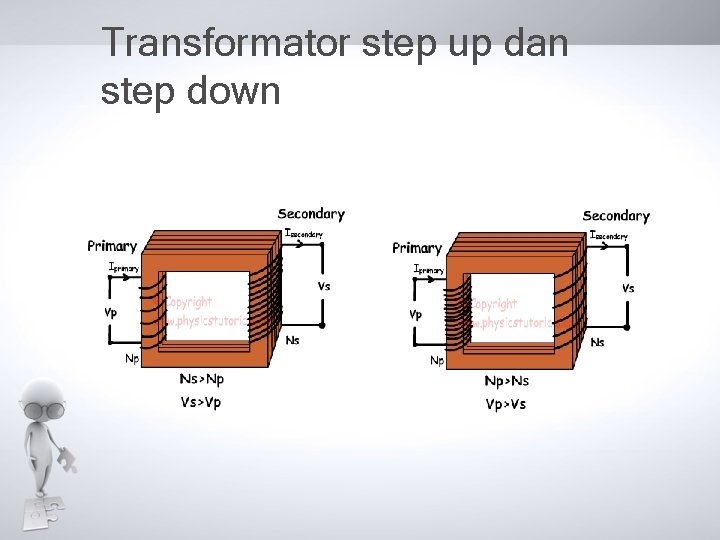

Transformator step up dan step down

Transformator step up dan step down

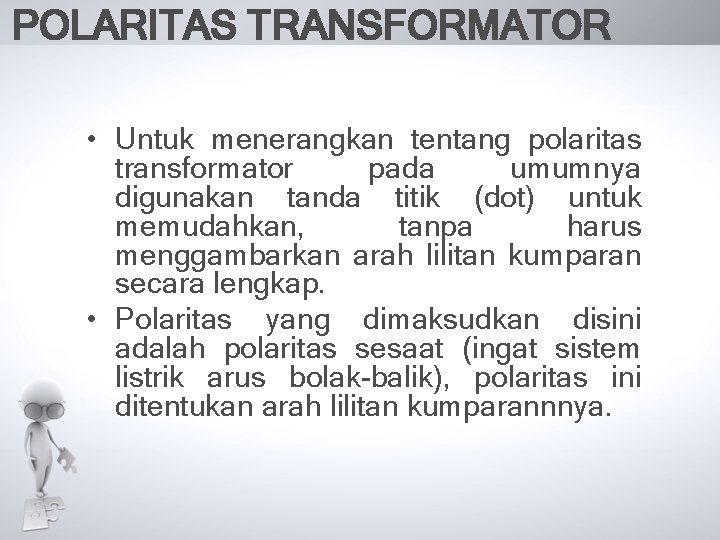

POLARITAS TRANSFORMATOR Untuk menerangkan tentang polaritas transformator pada umumnya digunakan tanda titik (dot) untuk

POLARITAS TRANSFORMATOR Untuk menerangkan tentang polaritas transformator pada umumnya digunakan tanda titik (dot) untuk memudahkan, tanpa harus menggambarkan arah lilitan kumparan secara lengkap. Polaritas yang dimaksudkan disini adalah polaritas sesaat (ingat sistem listrik arus bolak-balik), polaritas ini ditentukan arah lilitan kumparannnya.

POLARITAS TRANSFORMATOR • Untuk menerangkan tentang polaritas transformator pada umumnya digunakan tanda titik (dot)

POLARITAS TRANSFORMATOR • Untuk menerangkan tentang polaritas transformator pada umumnya digunakan tanda titik (dot) untuk memudahkan, tanpa harus menggambarkan arah lilitan kumparan secara lengkap. • Polaritas yang dimaksudkan disini adalah polaritas sesaat (ingat sistem listrik arus bolak-balik), polaritas ini ditentukan arah lilitan kumparannnya.

Transformator Satu Fasa • Trasformator satu fasa terdiri dari dua buah belitan yang terpisah

Transformator Satu Fasa • Trasformator satu fasa terdiri dari dua buah belitan yang terpisah secara listrik tapi terhubung secara magnetic dengan lintasan yang reluktansinya rendah.

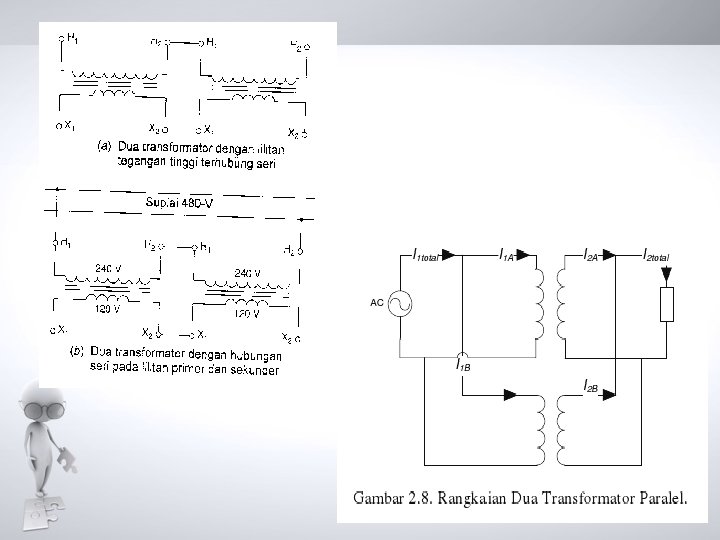

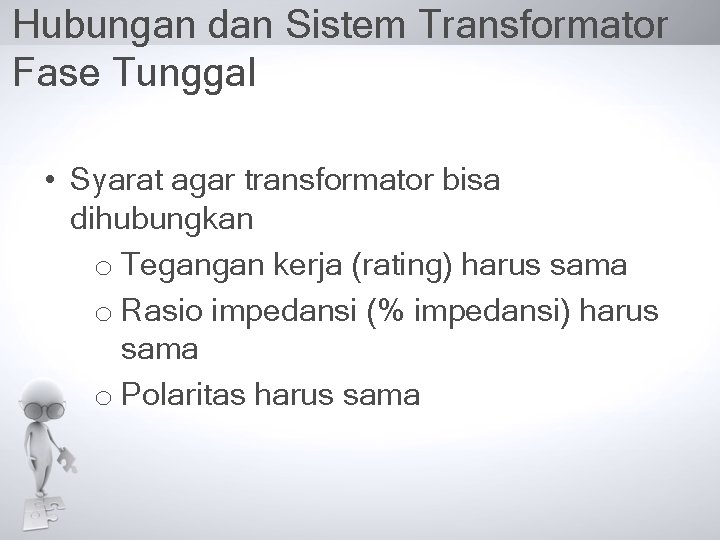

Hubungan dan Sistem Transformator Fase Tunggal • Syarat agar transformator bisa dihubungkan o Tegangan

Hubungan dan Sistem Transformator Fase Tunggal • Syarat agar transformator bisa dihubungkan o Tegangan kerja (rating) harus sama o Rasio impedansi (% impedansi) harus sama o Polaritas harus sama

 • Sistem distribusi satu fasa

• Sistem distribusi satu fasa

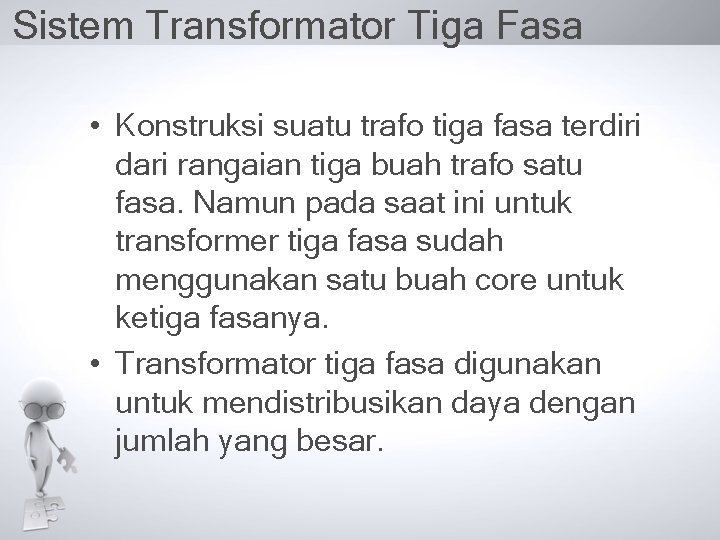

Sistem Transformator Tiga Fasa • Konstruksi suatu trafo tiga fasa terdiri dari rangaian tiga

Sistem Transformator Tiga Fasa • Konstruksi suatu trafo tiga fasa terdiri dari rangaian tiga buah trafo satu fasa. Namun pada saat ini untuk transformer tiga fasa sudah menggunakan satu buah core untuk ketiga fasanya. • Transformator tiga fasa digunakan untuk mendistribusikan daya dengan jumlah yang besar.

Hubungan Sistem Transformator Tiga Fasa

Hubungan Sistem Transformator Tiga Fasa

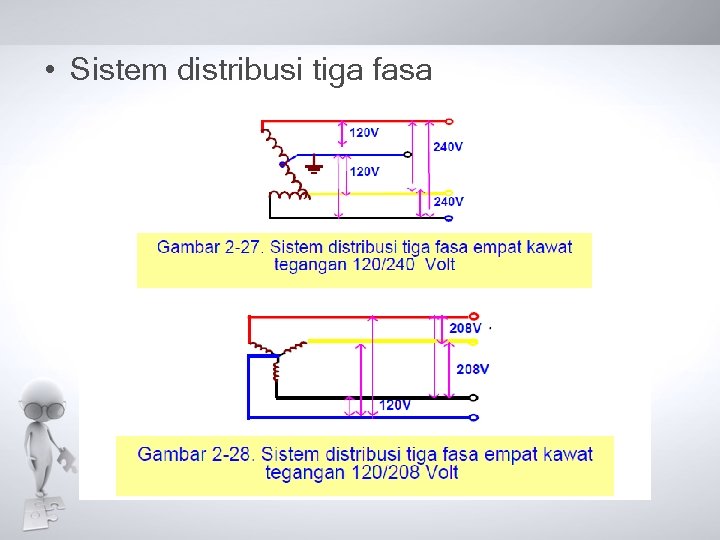

 • Sistem distribusi tiga fasa

• Sistem distribusi tiga fasa

Gardu Induk / Substation Gardu induk adalah suatu instalasi listrik yang terdiri dari beberapa

Gardu Induk / Substation Gardu induk adalah suatu instalasi listrik yang terdiri dari beberapa peralatan listrik yang digunakan untuk mentransformasi tegangan listrik.

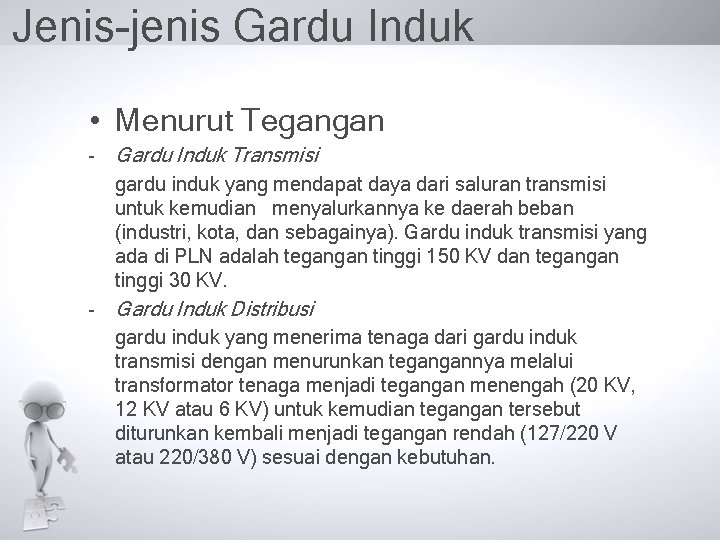

Jenis-jenis Gardu Induk • Menurut Tegangan - Gardu Induk Transmisi gardu induk yang mendapat

Jenis-jenis Gardu Induk • Menurut Tegangan - Gardu Induk Transmisi gardu induk yang mendapat daya dari saluran transmisi untuk kemudian menyalurkannya ke daerah beban (industri, kota, dan sebagainya). Gardu induk transmisi yang ada di PLN adalah tegangan tinggi 150 KV dan tegangan tinggi 30 KV. - Gardu Induk Distribusi gardu induk yang menerima tenaga dari gardu induk transmisi dengan menurunkan tegangannya melalui transformator tenaga menjadi tegangan menengah (20 KV, 12 KV atau 6 KV) untuk kemudian tegangan tersebut diturunkan kembali menjadi tegangan rendah (127/220 V atau 220/380 V) sesuai dengan kebutuhan.

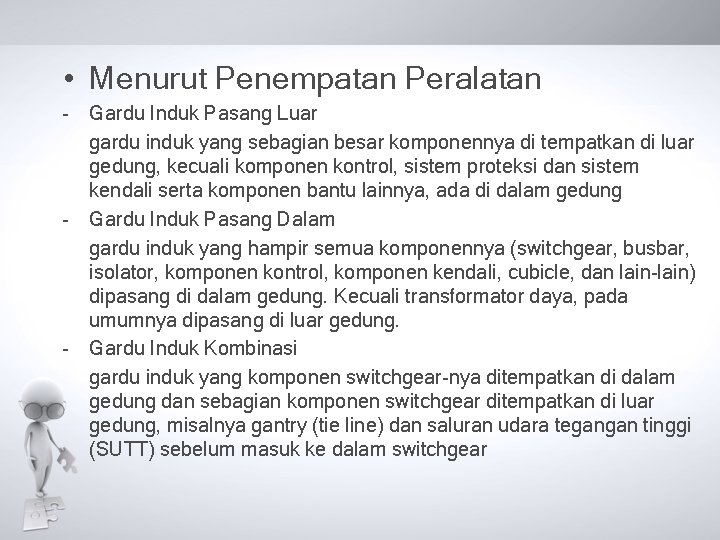

 • Menurut Penempatan Peralatan - Gardu Induk Pasang Luar gardu induk yang sebagian

• Menurut Penempatan Peralatan - Gardu Induk Pasang Luar gardu induk yang sebagian besar komponennya di tempatkan di luar gedung, kecuali komponen kontrol, sistem proteksi dan sistem kendali serta komponen bantu lainnya, ada di dalam gedung - Gardu Induk Pasang Dalam gardu induk yang hampir semua komponennya (switchgear, busbar, isolator, komponen kontrol, komponen kendali, cubicle, dan lain-lain) dipasang di dalam gedung. Kecuali transformator daya, pada umumnya dipasang di luar gedung. - Gardu Induk Kombinasi gardu induk yang komponen switchgear-nya ditempatkan di dalam gedung dan sebagian komponen switchgear ditempatkan di luar gedung, misalnya gantry (tie line) dan saluran udara tegangan tinggi (SUTT) sebelum masuk ke dalam switchgear

Bagian-bagian Gardu Induk • Saluran Transmisi/ Saluran Udara Tegangan Tinggi (SUTT)

Bagian-bagian Gardu Induk • Saluran Transmisi/ Saluran Udara Tegangan Tinggi (SUTT)

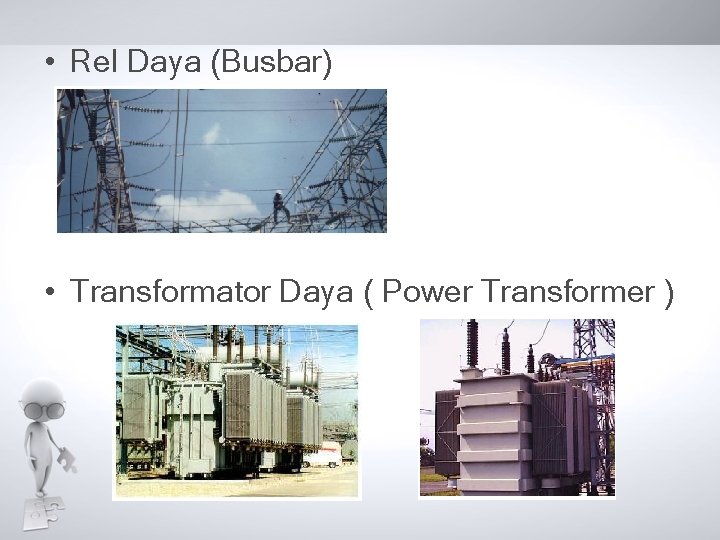

 • Rel Daya (Busbar) • Transformator Daya ( Power Transformer )

• Rel Daya (Busbar) • Transformator Daya ( Power Transformer )

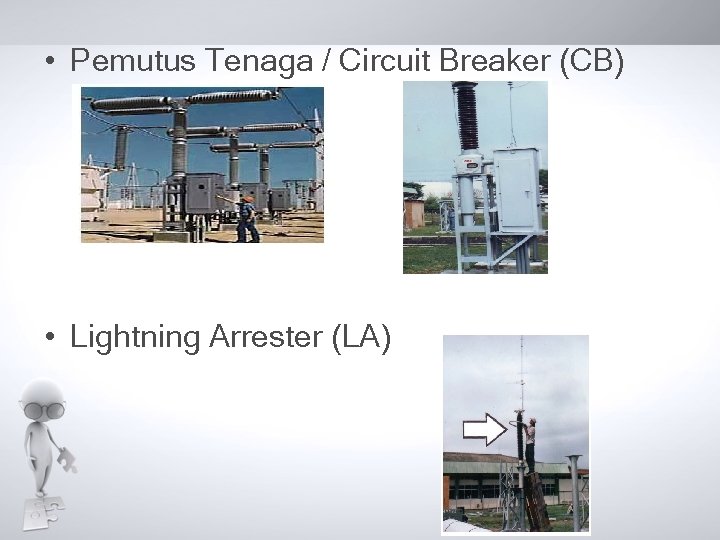

 • Pemutus Tenaga / Circuit Breaker (CB) • Lightning Arrester (LA)

• Pemutus Tenaga / Circuit Breaker (CB) • Lightning Arrester (LA)

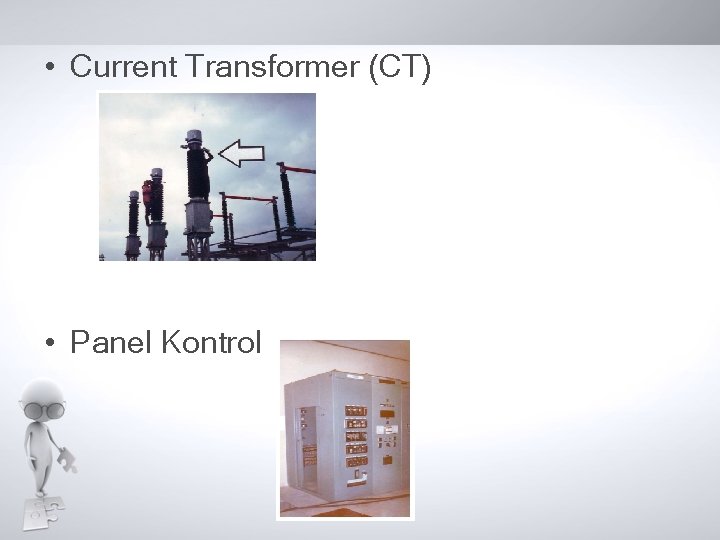

 • Current Transformer (CT) • Panel Kontrol

• Current Transformer (CT) • Panel Kontrol

 • Cubicle 20 KV (HV Cell 20 KV)

• Cubicle 20 KV (HV Cell 20 KV)

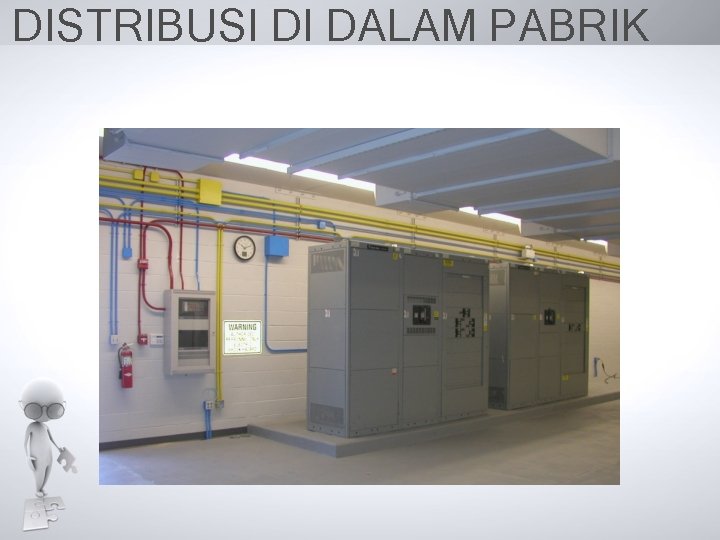

DISTRIBUSI DI DALAM PABRIK

DISTRIBUSI DI DALAM PABRIK

Daya dan Energi Listrik • Energi listrik adalah energi yang dibawa oleh elektron yang

Daya dan Energi Listrik • Energi listrik adalah energi yang dibawa oleh elektron yang bergerak. Kalau ada arus dalam rangkaian akan ada konversi energi menjadi listrik. • Daya Listrik adalah ukuran pada saat energi listrik dikonversi.

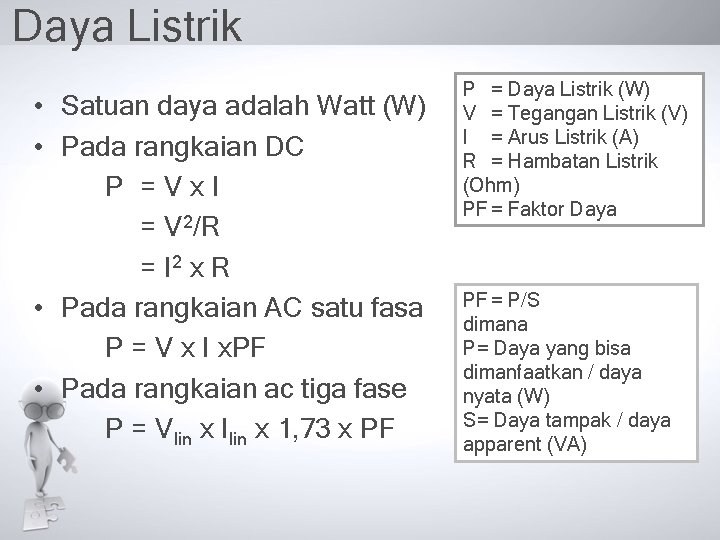

Daya Listrik • Satuan daya adalah Watt (W) • Pada rangkaian DC P =

Daya Listrik • Satuan daya adalah Watt (W) • Pada rangkaian DC P = V x I = V 2/R = I 2 x R • Pada rangkaian AC satu fasa P = V x I x. PF • Pada rangkaian ac tiga fase P = Vlin x Ilin x 1, 73 x PF P = Daya Listrik (W) V = Tegangan Listrik (V) I = Arus Listrik (A) R = Hambatan Listrik (Ohm) PF = Faktor Daya PF = P/S dimana P= Daya yang bisa dimanfaatkan / daya nyata (W) S= Daya tampak / daya apparent (VA)

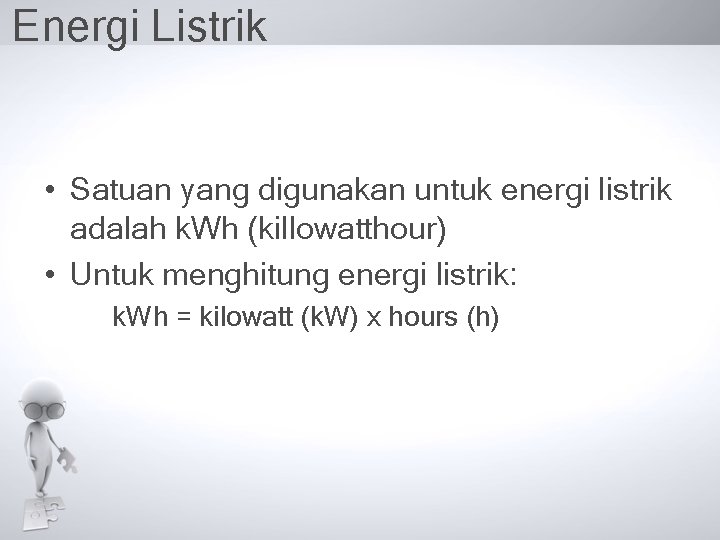

Energi Listrik • Satuan yang digunakan untuk energi listrik adalah k. Wh (killowatthour) •

Energi Listrik • Satuan yang digunakan untuk energi listrik adalah k. Wh (killowatthour) • Untuk menghitung energi listrik: k. Wh = kilowatt (k. W) x hours (h)

Sumber • Petruzella, Frank D. 1996. “Elektronik • • Industri”. Yogyakarta. Andi. Sumardjati Prih,

Sumber • Petruzella, Frank D. 1996. “Elektronik • • Industri”. Yogyakarta. Andi. Sumardjati Prih, dkk. 2008. “Teknik Pemanfaatan Tenaga Listrik Jilid 3”. Jakarta. Direktorat Pembinaan SMK. http: //www. scribd. com/doc/47802395/MATER I-TRANSFORMATOR http: //cahyokrisma. wordpress. com/2010/07/2 3/pert-i-pengertian-daya-arus-dan-tegangan/ http: //cnt 121. wordpress. com/2010/02/08/tran sformator/
