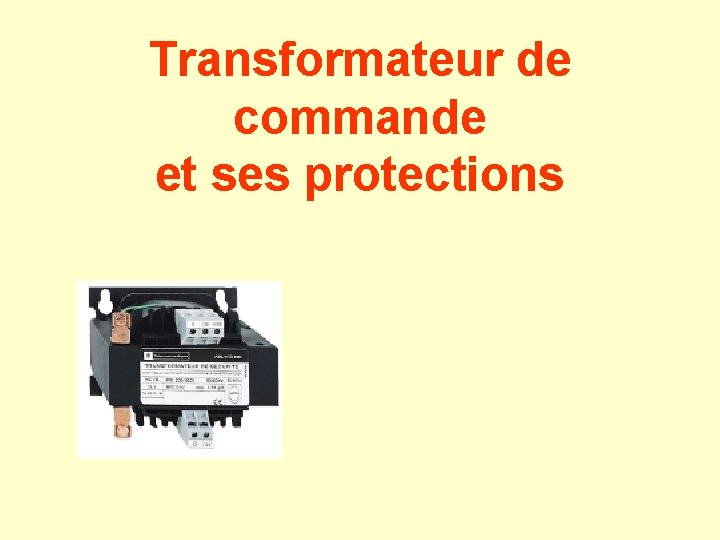

Transformateur de commande et ses protections

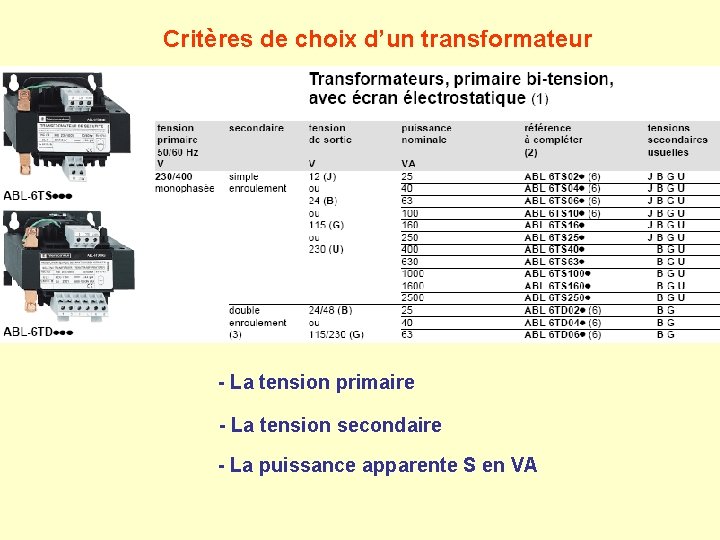

Critères de choix d’un transformateur - La tension primaire - La tension secondaire - La puissance apparente S en VA

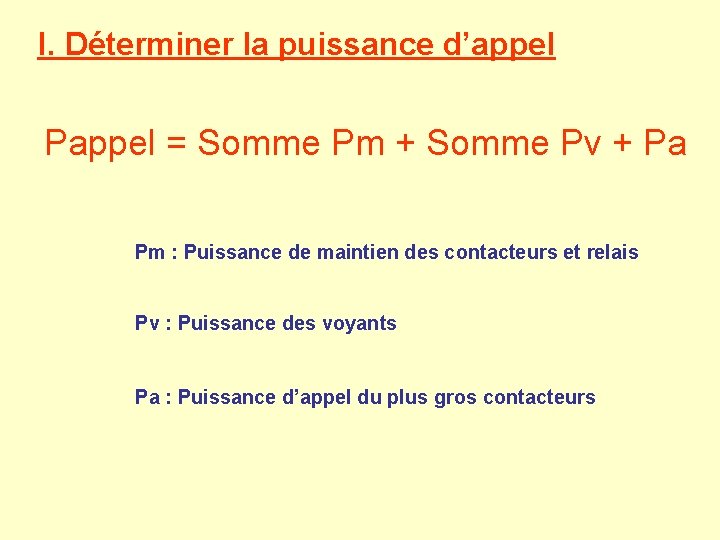

I. Déterminer la puissance d’appel Pappel = Somme Pm + Somme Pv + Pa Pm : Puissance de maintien des contacteurs et relais Pv : Puissance des voyants Pa : Puissance d’appel du plus gros contacteurs

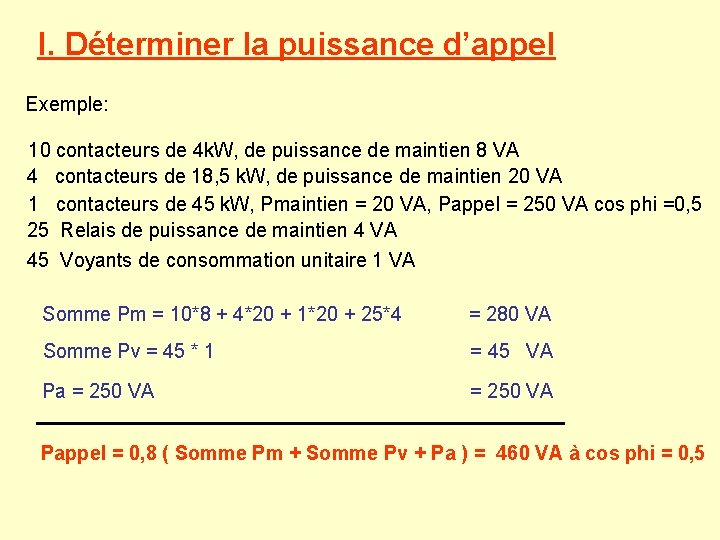

I. Déterminer la puissance d’appel Exemple: 10 contacteurs de 4 k. W, de puissance de maintien 8 VA 4 contacteurs de 18, 5 k. W, de puissance de maintien 20 VA 1 contacteurs de 45 k. W, Pmaintien = 20 VA, Pappel = 250 VA cos phi =0, 5 25 Relais de puissance de maintien 4 VA 45 Voyants de consommation unitaire 1 VA Somme Pm = 10*8 + 4*20 + 1*20 + 25*4 = 280 VA Somme Pv = 45 * 1 = 45 VA Pa = 250 VA Pappel = 0, 8 ( Somme Pm + Somme Pv + Pa ) = 460 VA à cos phi = 0, 5

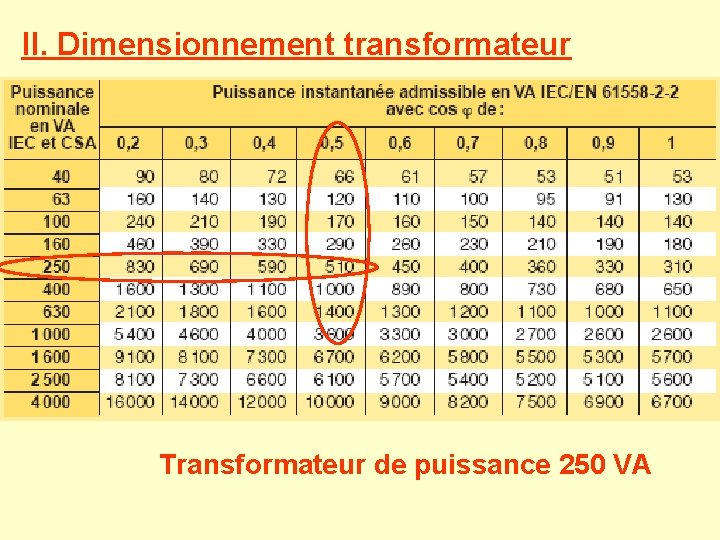

II. Dimensionnement transformateur Transformateur de puissance 250 VA

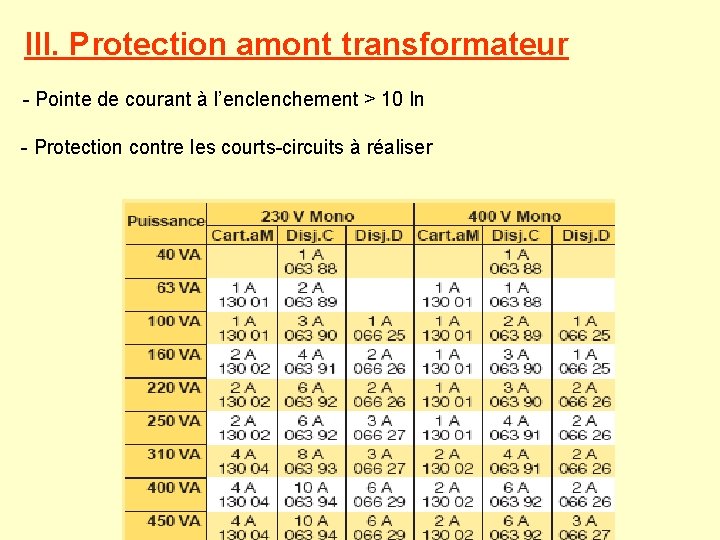

III. Protection amont transformateur - Pointe de courant à l’enclenchement > 10 In - Protection contre les courts-circuits à réaliser

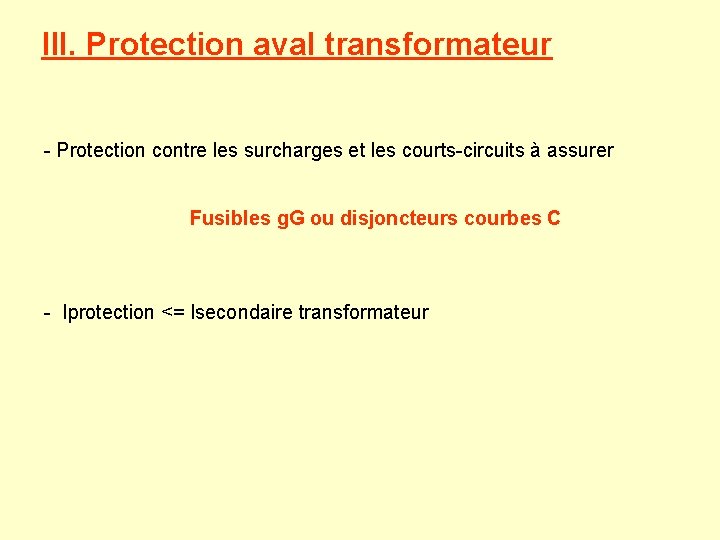

III. Protection aval transformateur - Protection contre les surcharges et les courts-circuits à assurer Fusibles g. G ou disjoncteurs courbes C - Iprotection <= Isecondaire transformateur

IV. Justification T 2 malaxeur

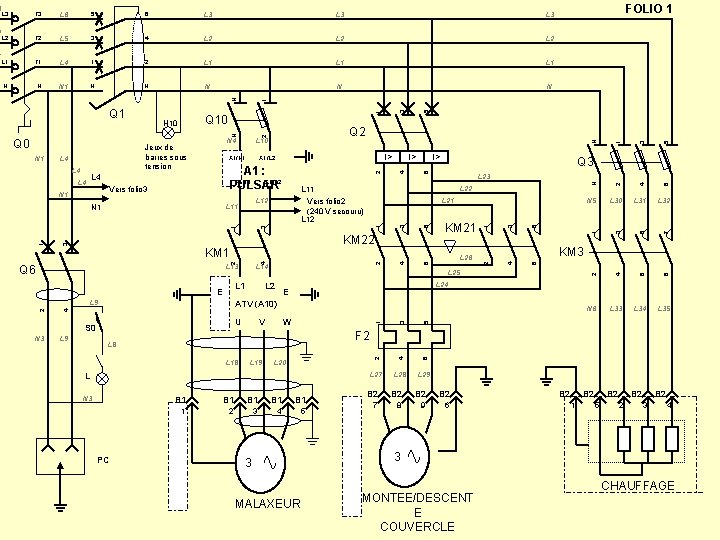

5 6 L 3 L 3 L 2 T 2 L 5 3 4 L 2 L 2 L 1 T 1 L 4 1 2 L 1 L 1 N N N N N 5 5 3 N 2 4 6 7 5 3 1 L 32 4 6 8 4 6 N 6 L 33 L 34 L 35 L 18 L 19 L 20 B 1 B 1 B 1 1 2 3 4 5 3 MALAXEUR 5 6 F 2 L PC 3 W L 8 N 3 1 N E V L 31 L 24 1 U L 30 2 4 6 2 2 4 2 L 9 L 25 L 2 N 5 KM 3 ATV (A 10) S 0 N 3 KM 21 L 26 L 14 L 1 L 9 5 3 1 3 KM 22 L 13 E L 22 L 21 Vers folio 2 (240 V secouru) L 12 KM 1 Q 6 Q 3 L 23 L 11 L 12 L 11 N 1 I> 6 Vers folio 3 N 1 I> 4 L 4 I> X 1/L 2 A 1 : X 1/T 1 X 1/T 2 PULSAR 3 X 1/N 1 4 L 4 2 L 4 L 10 2 N 1 N 4 Jeux de barres sous tension Q 2 2 N Q 0 3 1 Q 10 H 10 1 Q 1 FOLIO 1 1 N L 6 4 1 T 3 1 2 L 3 2 3 L 27 L 28 L 29 B 2 B 2 7 8 9 6 B 2 1 B 2 5 B 2 2 B 2 3 4 3 MONTEE/DESCENT E COUVERCLE CHAUFFAGE

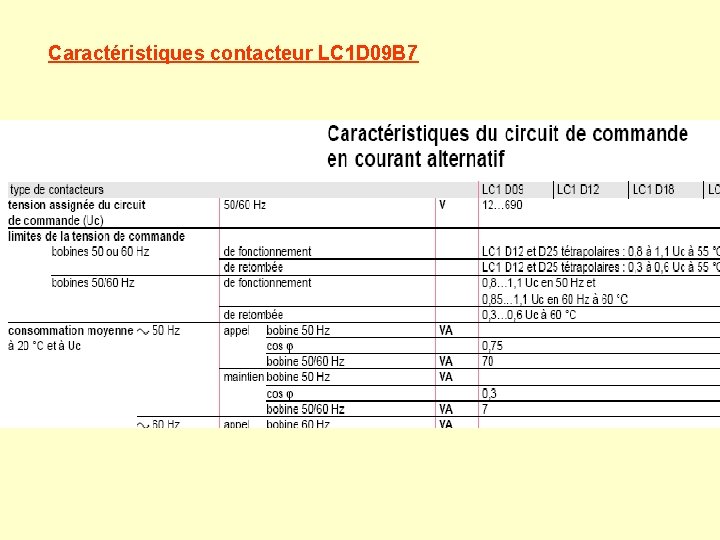

Caractéristiques contacteur LC 1 D 09 B 7

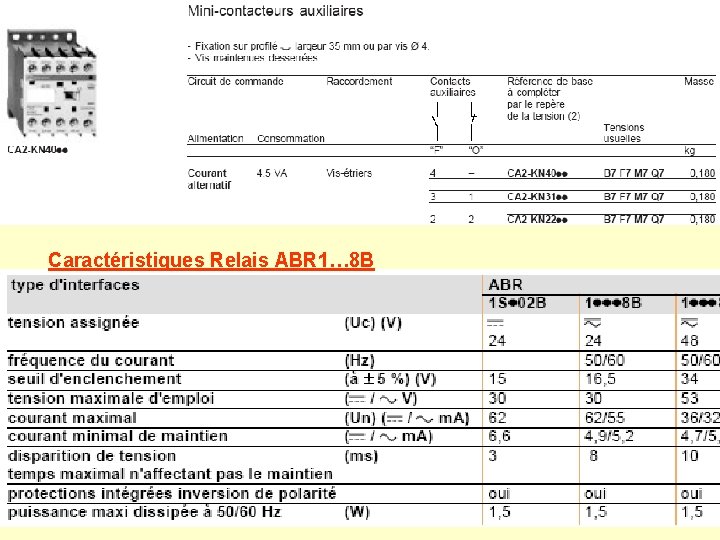

Caractéristiques Relais ABR 1… 8 B

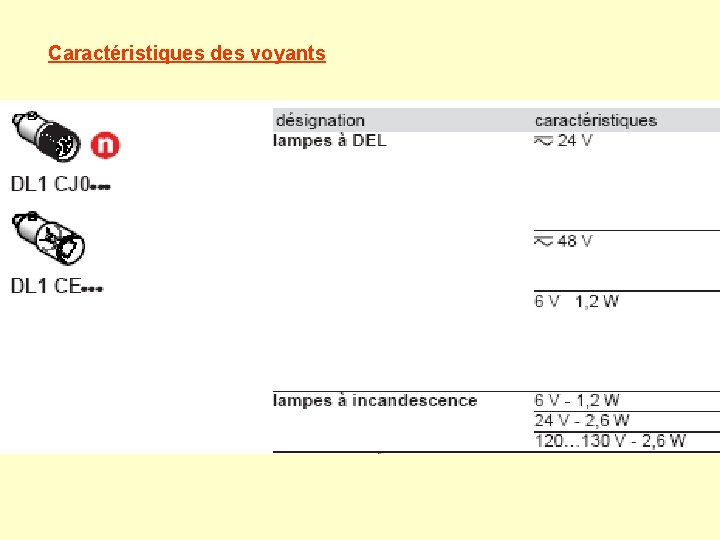

Caractéristiques des voyants

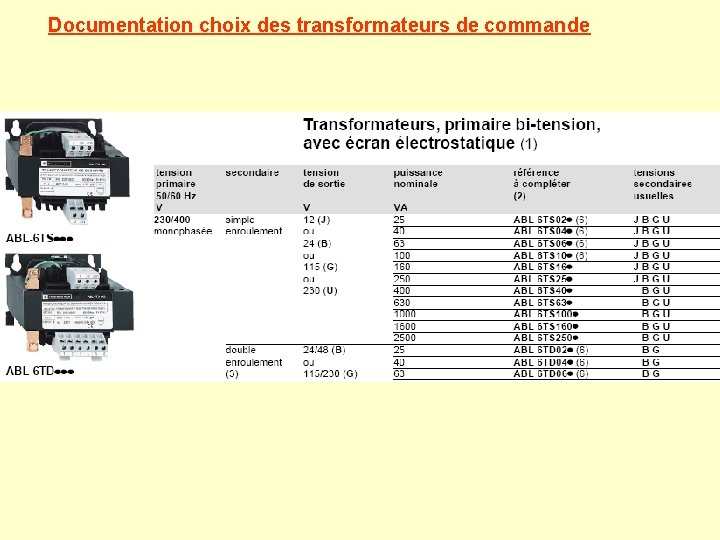

Documentation choix des transformateurs de commande

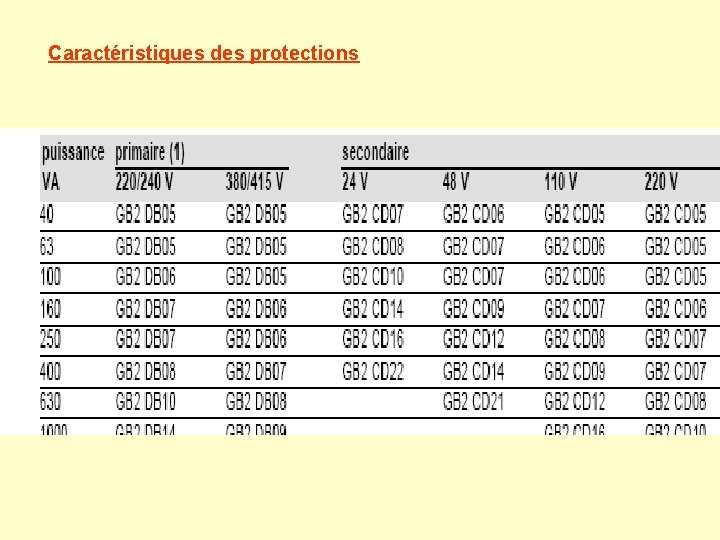

Caractéristiques des protections
