Transformasi Sumber Pengantar Analisis Rangkaian

Tujuan Pembelajaran Memahami konsep transformasi sumber Menggunakan transformasi sumber untuk menyederhanakan analisis rangkaian

Kurva Arus Tegangan Sumber Tegangan Riil Sumber tegangan riil memberikan tegangan yang menurun sebanding dengan arus yang dikeluarkan pada terminalnya. Sumber seperti ini dapat dimodelkan dengan rangkaian sumber tegangan ideal terhubung seri dengan resistor Hubungan arus tegangan pada terminalnya: VT tegangan pada terminal IT arus keluar terminal VS tegangan sumber ideal RS resistansi sumber riil

Kurva Arus Tegangan Sumber Arus Riil Sumber arus riil memberikan arus yang menurun sebanding dengan tegangan pada terminalnya. Sumber seperti ini dapat dimodelkan dengan rangkaian sumber arus ideal terhubung paralel dengan resistor Hubungan arus tegangan pada terminalnya: VT tegangan pada terminal IT arus keluar terminal IS arus sumber ideal RS resistansi sumber riil

Ekivalensi Sumber Tegangan dan Sumber Arus Riil Hubungan arus tegangan sumber tegangan Hubungan arus tegangan sumber arus atau Kedua hubungan arus tegangan pada sumber tegangan dan sumber arus sama saat

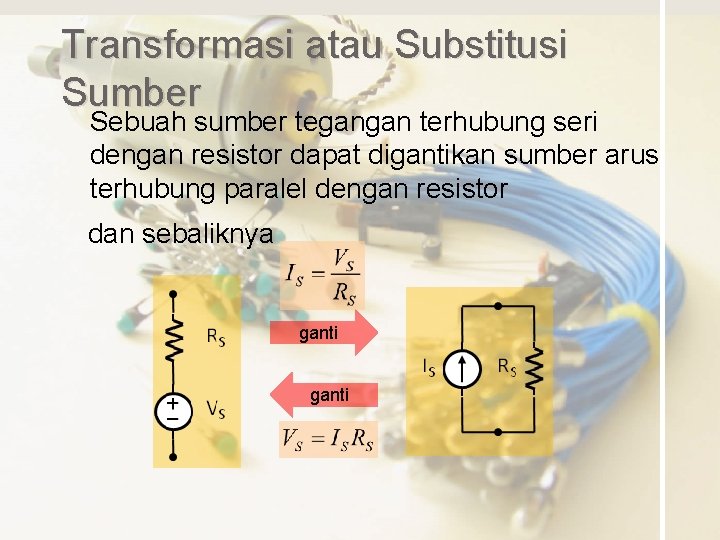

Transformasi atau Substitusi Sumber Sebuah sumber tegangan terhubung seri dengan resistor dapat digantikan sumber arus terhubung paralel dengan resistor dan sebaliknya ganti

Transformasi Sumber Dependen Transformasi sumber juga berlaku untuk sumber dependen dan sebaliknya ganti

Contoh 0420. 01 Carilah arus i pada rangkaian berikut

Contoh 0420. 01 Dengan transformasi sumber (5) Bentuk tegangan(ser i), jumlahkan tegangan, hitung konduktansi (1) Ubah bentuk tegangan menjadi sumber arus (2) Resistor menjadi (4) Ubah paralel, bentuk arus jumlahkan menjadi (3) Ubah lagi menjadi bentuk (6) Selesaikan arus i konduktansi bentuk tegangan

Contoh 0420. 01 (1) transformasi bentuk tegangan ke arus (4) transformasi bentuk arus ke tegangan

Contoh 0420. 01 (2) substitusi rangkaian paralel

Contoh 0420. 01 (3) transformasi bentuk arus ke tegangan

Contoh 0420. 01 (5) menyederhanakan rangkaian seri (6) menyelesaikan arus i Resistansi Arus total i Diperoleh arus i sebesar -3, 57 A
