Transformação de Unidades Calculo de Vazão Fabiano de Sousa Oliveira Engenheiro Agrônomo agronomiafabiano@yahoo. com. br
Transformação de Unidades 1 bar = 100 KPa 1 atm = 101, 325 KPa 1 Psi = 6, 896 Kpa 1 mm. Hg = 0, 1333 KPa 1 atm = 10 mca 1 atm = 1 kg cm-2 = 10, 33 mca = 101, 3 k. Pa. 1 mm = 1 L m-2 = 10 m 3 ha-1 1 cm³ = 1 ml 1 kg/f. cm² = 10 mca
Calculo de Vazão Q= v/t Q=vazão [L/s; m³/h] v= volume [L; m³] T= tempo [s; h] 01 -Para preencher um volume de 500 l em 30 seg. Qual é a vazão? Q=500 / 30 Q= 16, 66 L/s

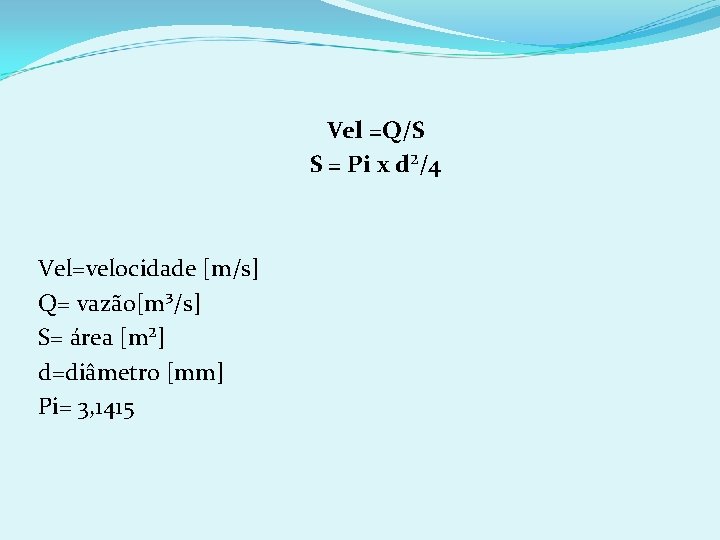

Vel =Q/S S = Pi x d²/4 Vel=velocidade [m/s] Q= vazão[m³/s] S= área [m²] d=diâmetro [mm] Pi= 3, 1415

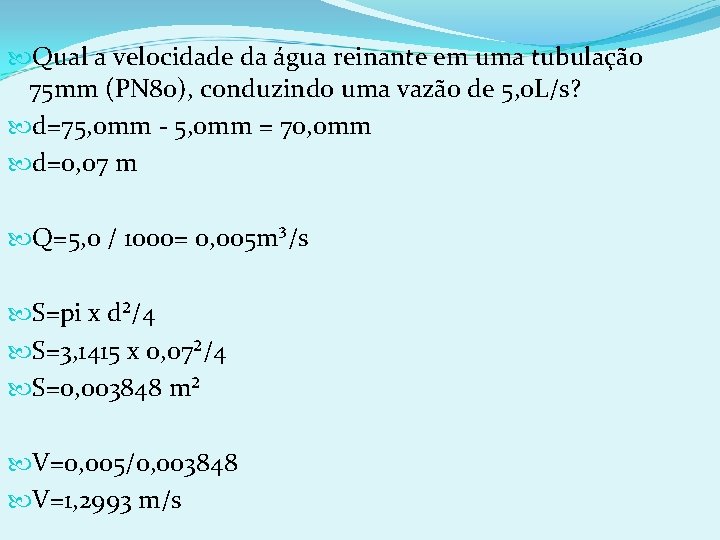

Qual a velocidade da água reinante em uma tubulação 75 mm (PN 80), conduzindo uma vazão de 5, 0 L/s? d=75, 0 mm - 5, 0 mm = 70, 0 mm d=0, 07 m Q=5, 0 / 1000= 0, 005 m³/s S=pi x d²/4 S=3, 1415 x 0, 07²/4 S=0, 003848 m² V=0, 005/0, 003848 V=1, 2993 m/s
Calculo de diâmetro Ø= Q= vazão[m³/s]; V=velocidade[m/s]
Qual o diâmetro comercial da tubulação para transportar a vazão de 80 m³/h. Sob uma v=1, 0 m/s? Q=80 / 3600 s = 0, 02222 m³/s Vel= 1, 0 m/s d= d= 0, 1682 m x 1000 mm= 168, 2 mm dcomercial=175 mm
Fórmula de Hazen-Williams (1902) Desenvolvida pelo Engenheiro Civil e Sanitarista Allen Hazen e pelo Professor de Hidráulica Garden Williams, entre 1902 e 1905, é, sem dúvida, a fórmula prática mais empregada pelos calculistas para condutos sob pressão, desde 1920. Com resultados bastante razoáveis para diâmetros de 50 a 3000 mm, com velocidades de escoamento inferiores a 3, 0 m/s.
Equação para dimensionamento: a equação utilizada é a de Hazen-Williams
Tabela de Coeficiente de rugosidade

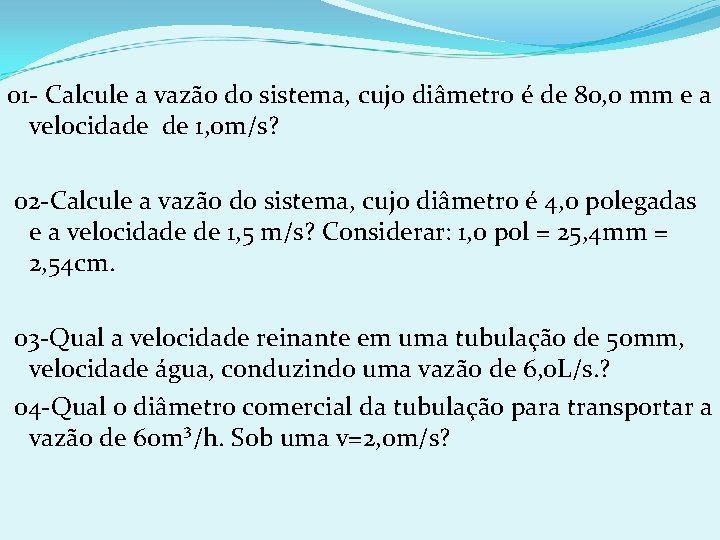

01 - Calcule a vazão do sistema, cujo diâmetro é de 80, 0 mm e a velocidade de 1, 0 m/s? 02 -Calcule a vazão do sistema, cujo diâmetro é 4, 0 polegadas e a velocidade de 1, 5 m/s? Considerar: 1, 0 pol = 25, 4 mm = 2, 54 cm. 03 -Qual a velocidade reinante em uma tubulação de 50 mm, velocidade água, conduzindo uma vazão de 6, 0 L/s. ? 04 -Qual o diâmetro comercial da tubulação para transportar a vazão de 60 m³/h. Sob uma v=2, 0 m/s?

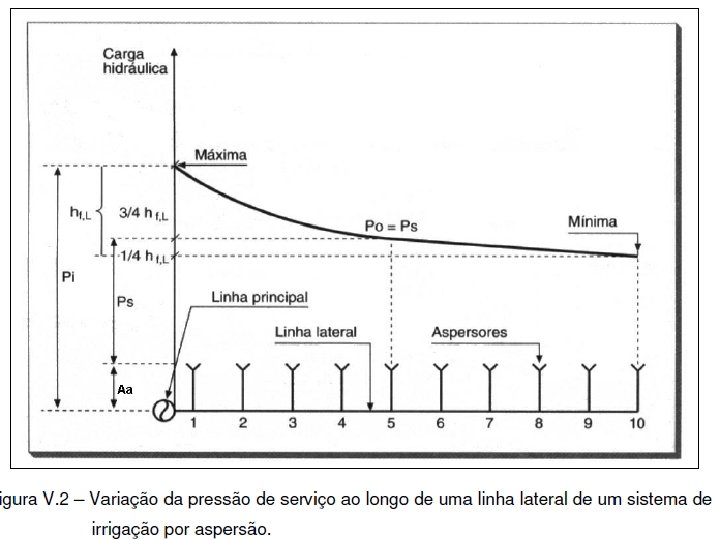

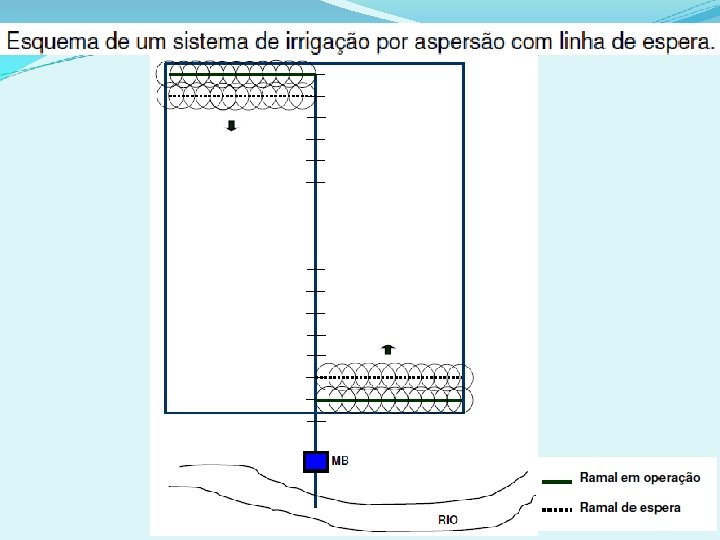

05) Calcule a perda de carga do sistema? L= 5, 0 m H=4, 0 m Q= 10. 000 L/h V=2, 0 m/s (recalque máximo) d=50, 0 mm(comercial)
