Transformadores Transformadores Transformadores Um transformador modifica o nvel

Transformadores

Transformadores

Transformadores • Um transformador modifica o nível de voltagem, aumentando-o ou diminuindo-o. • Consiste em duas bobinas eletricamente independentes, dispostas de tal forma que o campo magnético gerado numa bobina, atravessa a outra também. • A voltagem alternada aplicada em uma bobina, varia constantemente o campo magnético, induzindo uma voltagem na outra bobina.

Transformadores. • Um transformador possui três partes: • Um núcleo de ferro, que proporciona baixa relutância ao fluxo magnético; • Um enrolamento primário, ligado à fonte de força • Um enrolamento secundário, que recebe energia elétrica, por indução do enrolamento.

Transformadores

Transformadores

Transformadores

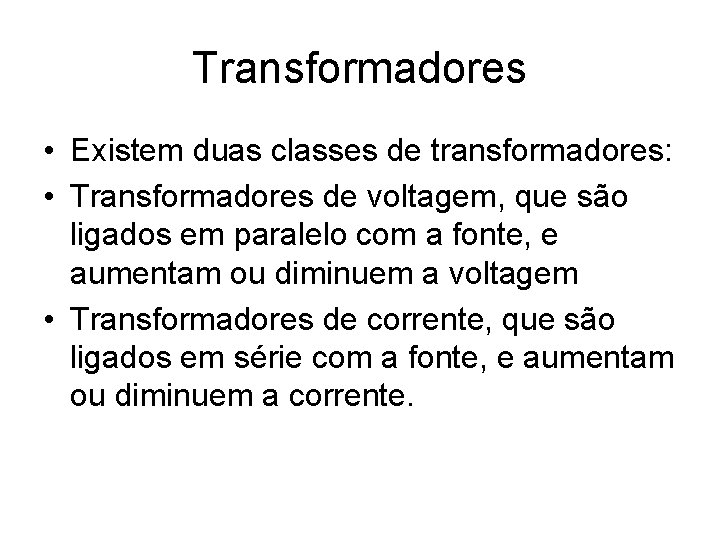

Transformadores • Existem duas classes de transformadores: • Transformadores de voltagem, que são ligados em paralelo com a fonte, e aumentam ou diminuem a voltagem • Transformadores de corrente, que são ligados em série com a fonte, e aumentam ou diminuem a corrente.

Transformadores • O fator de aumento ou diminuição depende da proporção de espiras do primário para o secundário. • Se um transformador tem 10 voltas no primário e duas no secundário, a proporção é de 5 por um e ele diminui a voltagem • Se um transformador tem 2 voltas no primário e 8 no secundário, a proporção é de 1 para 4 ele aumenta 4 vezes a voltagem.

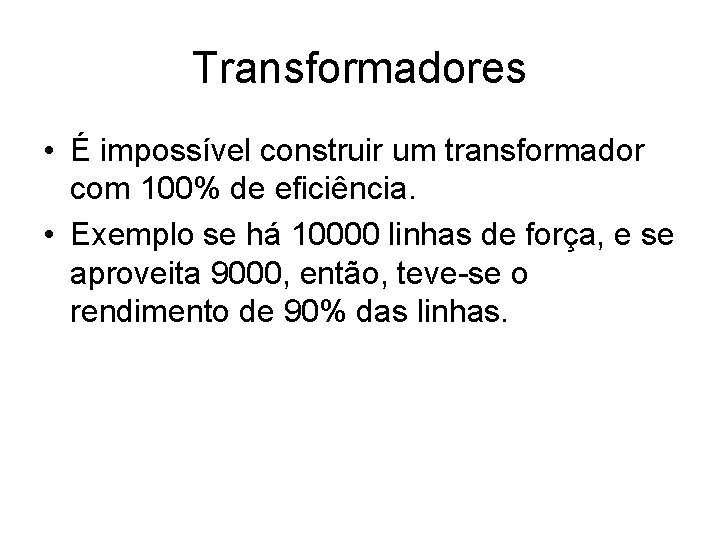

Transformadores • É impossível construir um transformador com 100% de eficiência. • Exemplo se há 10000 linhas de força, e se aproveita 9000, então, teve-se o rendimento de 90% das linhas.

Transformadores • A corrente necessária para energizar o núcleo, e magnetizá-lo é chamada corrente de magnetização. • Esta corrente é capaz de induzir uma voltagem na segunda bobina. • Se uma carga for conectada através da bobina secundária, a corrente produzida no secundário causará um campo magnético que neutralizará os efeitos da bobina do primário, e permitirá correr mais corrente no primário.

Transformadores • A corrente do primário aumenta, se a carga no secundário aumenta. • Se a carga for retirada só ficara a corrente de indução do núcleo. • Num transformador que aumenta a voltagem, devemos considerar a formula da potência, sabendo que se aumentarmos a voltagem, se diminnui a corrente.

Transformadores • Quando a proporção de espiras é conhecida, no primário e a quantidade de voltagem de entrada, podemos determinar a voltagem de saída: • E 2/E 1=N 2/N 1. • E é a voltagem do primário.

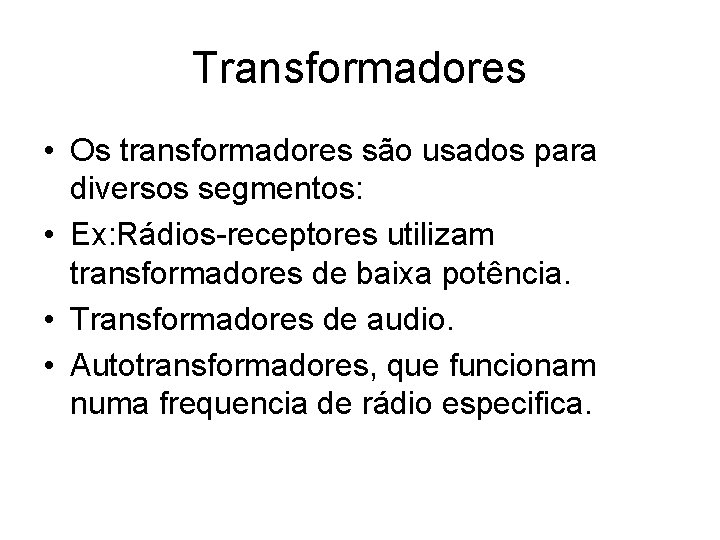

Transformadores • Os transformadores são usados para diversos segmentos: • Ex: Rádios-receptores utilizam transformadores de baixa potência. • Transformadores de audio. • Autotransformadores, que funcionam numa frequencia de rádio especifica.

Transformadores

Transformadores • Transformadores de corrente: • São utilizados em sistemas de fonte de força CA, para captar a corrente do gerador e transformá-la em uma corrente compatível com a carga.

Transformadores • O transformador de corrente é do tipo anel, e a corrente do primário induz uma corrente no secundário, por magnetismo. • Deve-se manter uma polaridade apropriada, por causa do gerador na entrada.

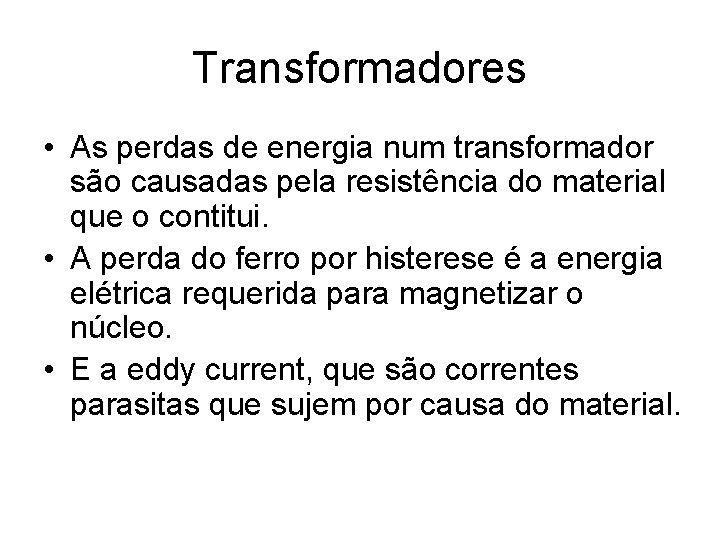

Transformadores • As perdas de energia num transformador são causadas pela resistência do material que o contitui. • A perda do ferro por histerese é a energia elétrica requerida para magnetizar o núcleo. • E a eddy current, que são correntes parasitas que sujem por causa do material.

Potência nos transformadores • A quantidade de energia no sistema continua a mesma, portanto, se um transformador aumenta a voltagem, por exemplo, ele diminuirá a corrente no sistema. • A potência de entrada no primário e de saída no secundário permanece a mesma, mas se modificam as proporções.

Ligação dos transformadores • Num circuito monofásico, a voltagem é gerada por uma bobina alternadora. • Num circuito trifásico, três voltagens são geradas por um alternador com três bobinas diferentes. • O uso de três fios é padrão, e são ligados três bobinas a três outras bobinas.

Ligação de transformadores

Ligação de transformadores

Testes nos transformadores • Principal instrumento de uso: • Ohmímetro.

Ligação de transformadores
