Nuestro producto ¿Qué es un transformador seco? © ABB Group 2009 | Slide 3 § La filial de ABB en Zaragoza fabrica un transformador que no precisa ningún tipo de líquido para refrigerar. Sus bobinas encapsuladas al vacío en resina epoxi están además reforzadas con fibra de vidrio. § El transformador seco encapsulado de ABB es el más avanzado en términos de tecnología y diseño para su instalación en destinos condiciones extremas. § ABB ha diseñado estos transformadores con una flexibilidad tal que permite fabricarlos transformadores de forma que se optimice el espacio y se cumplimenten otras especificaciones. § Estos transformadores cumplen estrictos parámetros con respecto a las necesidades de los sistema eléctricos. No necesitan ningún tipo de mantenimiento y están fabricados según las normas IEC 60076 -11, ISO 9001 e ISO 14001.

Nuestro producto Aplicaciones generales de ABB Marine Application HVDC light / Windpark Compact Substations (CSS) Connection MV Switchgear (GIS / AIS) Rural Electrification AIS Substations © ABB Group 2009 | Slide 4 Hydro automation & electrical systems Transformers Gas-insulated Switchgear (GIS) Industrial Electrification Utility communication Plant Automation & Electrical Systems Automation of Gas and Water Plants & Networks GIS Substations Urban Electrification Network Management Railway Power Supply (162/3 Hz)

Nuestro producto Ventajas competitivas de Zaragoza © ABB Group 2009 | Slide 5 § Las más avanzadas tecnologías de producción para garantizar la mejor calidad de producto. § Los más exigentes sistemas de control de calidad para garantizar la total fiabilidad del producto. § La más profunda experiencia en el diseño para garantizar la mejor solución técnica para todas las aplicaciones. § Presencia alrededor de todo el mundo para garantizar el mejor servicio postventa.

Nuestro producto Tipos y diseños § § © ABB Group 2009 | Slide 6 Tipos: § Transformadores trifásicos estándar. § Transformadores de doble alta tensión. § Transformadores de múltiples arrollamientos. § Transformadores baja-baja. § Auto transformadores. § Transformadores para sistemas de drives. § Transformadores para sistemas de excitación Diseños estándar: § Materiales de las bobinas de alta tensión: cinta de aluminio. § Materiales de las bobinas de baja tensión: banda de Aluminio/cobre. § Aislamiento clase: F, H

Nuestro producto Dónde tenemos experiencia © ABB Group 2009 | Slide 7 § Aplicaciones de distribución. § Sistemas de tracción. § Sistemas para rectificadores. § Aplicaciones de marina (Propulsión & Distribución). § Aplicaciones eólicas. § Industria cementera. § Industria siderúrgica, § Petróleo y gas. § Química y farmacéutica. § Metal y minería. § Papel. § Plantas de generación de energía. § Aeropuertos. § Rascacielos. .

Nuestro producto Puntos fuertes del encapsulado al vacío Los § transformadores encapsulados al § vacío se fabrican de acuerdo a los § estándares internacionales § © ABB Group 2009 | Slide 8 Fuerte resistencia a la tensión de los cortocircuitos. Buen comportamiento a los cambios en carga. Distribución lineal del BIL. La más alta seguridad frente a fracturas en las bobinas. § Fabricación de los arrollamientos sin silicona. § Buen comportamiento bajo cargas dinámicas (esfuerzo mecánico). § Buen comportamiento bajo condiciones ambientales severas (sobrepasa el E 2). § El más apropiado para condiciones medioambientales extremas.

Nuestro producto Un concepto revolucionario V alued points (ABB product) A ll accesories available C ertifications proving our quality U nder Vacuum benefits (Very low partial discharges) U ndercut (New materials) M aintenance free C apable of withstanding all conditions (C 2, E 2+) A ttractive appearance S afety T ailored solutions C ontinuos improvements (> 52 k. V level insulation) O vervoltage transient design (> 20, 000 on/off) I mpulse lightening for high tensions (250 k. V BIL) L onger life (Class H) © ABB Group 2009 | Slide 9

Nuestro producto Principales ventajas: seguro y respetable con el medio ambiente © ABB Group 2009 | Slide 10 § Reducida contaminación medioambiental. § Riesgo nulo de derrame o inflamabilidad de sustancias peligrosas. § Medioambientalmente seguro en su fabricación (sistema cerrado). § Muy apto para zonas húmedas y/o contaminadas. § No existe riesgo de incendio. § Son autoextingibles y no prenden. § Alta capacidad para soportar sobrecargas. § Alta resistencia frente a cortocircuitos. § Buen funcionamiento bajo fenómenos sísmicos. § Capaz de soportar las más duras condiciones de vibración.

Nuestro producto Principales ventajas: puntos competitivos de la fábrica de Zaragoza © ABB Group 2009 | Slide 11 § Bajos valores de descargas parciales gracias a la más avanzada tecnología de encapsulado. § Los valores típicos de descargas parciales de los transformadores secos encapsulados al vacío de la fábrica de Zaragoza se encuentran por debajo de los 5 p. C (siendo el máximo permitido 10 p. C). § El encapsulado al vacío con resina epoxi evita la entrada de humedad y protege frente a ambientes agresivos. § Extraordinario acabado: Superficie suave, eliminando la acumulación de polvo. § Autoextingible en caso de incendio o salto eléctrico y riesgo nulo de liberación de gases tóxicos. § La configuración del núcleo en capas escalonadas garantiza las más bajas pérdidas en carga y en vacío así como los más bajos niveles de ruido.

Nuestro producto Transformadores secos frente a transformadores de aceite § La mejor alternativa debido a: § Peligro de fuego para seres humanos e instalaciones § Aptos para el funcionamiento en atmósferas húmedas o fuertemente contaminadas (E 2). § Aptos para el funcionamiento, transporte y almacenaje a temperatura ambiente de hasta menos 25 ºC (C 2). § Limitada inflamabilidad y autoextinglibles (F 1). § Emisión minimizada de sustancias tóxicas y humos densos (F 1). § Muy reducidas descargas parciales: < 5 p. C. § Soportan los mismos tipos de impulso incluso en situaciones extremas. § Mejor resistencia a efectos térmicos y dinámicos de los cortocircuitos. § Más fuertes mecánicamente y más seguros frente a vibraciones, terremotos, etc. § Libres de líquidos, fugas y contaminación por derrame. § Seguridad § Respetuoso con el medio ambiente © ABB Group 2009 | Slide 12

Nuestro producto Transformadores secos frente a transformadores de aceite © ABB Group 2009 | Slide 13 § Apropiados para trabajar en ambientes húmedos o con mucha polución (E 2). § Apropiados para el funcionamiento, transporte y almacenaje a temperatura ambiente de hasta -25 ºC (C 2). § Restringida inflamabilidad, Autoextingible (F 1). § Emisión de sustancias tóxicas y opacidad de humos minimizada (F 1). § Descargas parciales bajo 5 p. C de media. § Resistencia al mismo test de impulso incluso para aplicaciones de exterior. § Mayor capacidad para soportar los efectos térmicos y dinámicos de cortocircuito. § Mecánicamente más fuerte, más seguro frente a vibraciones, terremotos, etc. . § Sin líquidos, goteos ni riesgo de contaminación.

Nuestro producto El más económico © ABB Group 2009 | Slide 14 § Necesita menos espacio. § No necesita obra civil. § No necesita dispositivos de seguridad. (detección de incendios) § No necesita mantenimiento, ni foso para la recogida de líquidos. § Tiene una vida media más larga debido al bajo envejecimiento térmico y dieléctrico. § Se puede instalar en lugares próximos al punto de consumo, reduciendo así las pérdidas. § Diseño óptimo sujeto a mejoras continuas tan pronto como se dispone de nuevos materiales. § Producidos en fábricas de ABB especializadas (focus factory).

Nuestro producto Especificaciones básicas de producto © ABB Group 2009 | Slide 15 § Desde 250 k. VA hasta 40 MVA. § Alta tensión: hasta 72. 5 k. V. § Baja tensión: hasta 36 k. V. § Clases: E 2, C 2, F 1. § Descargas parciales: <10 p. C. § Diseño ambiental: Desde -25 hasta 60 ºC. § Aislamiento: 155ºC (F), 180 ºC (clase H). § Refrigeración: AN, ANAF (up to +40%), AFWF. § Grado de protección de la envolvente: desde IP 00 hasta IP 54.

Nuestro producto Gama de productos secos Small cast coil © ABB Group 2009 | Slide 16 Dry SPT hi-T Plus

Nuestro producto Especificaciones – Small cast coil © ABB Group 2009 | Slide 17 § Estándar IEC EN 60076 -11, CENELEC HD 464, DIN 42563 § Potencia nominal § Tensión nominal § Refrigeración § Grado de protección § Bobina de alta tensión § Bobina de baja tensión § Incremento de temperatura § Sistema de aislamiento de temperatura § Descargas parciales Hasta 3, 15 MVA Hasta 36 k. V AN IP 00 Encapsulado, Aluminio Impregnadas entre las fases, anchura en Aluminio 100 K 155 ºC (Clase F) < 10 p. C

Nuestro producto Especificaciones – Dry SPT © ABB Group 2009 | Slide 18 § Estándar IEC EN 60076 -11, CENELEC HD 464, DIN 42563 § Potencia nominal § Tensión nominal § Refrigeración § Grado de protección § Bobina de alta tensión Encapsulado, Aluminio § Bobina de baja tensión Encapsulado, Aluminio § Incremento de temperatura § Sistema de aislamiento de temperatura § Descargas parciales Hasta 40 MVA Hasta 72. 5 k. V AN IP 00 100 K 155 ºC (Clase F) < 10 p. C

Nuestro producto Especificaciones hi-T Plus © ABB Group 2009 | Slide 19 § Estándar IEC EN 60076 -11, CENELEC HD 464, DIN 42563 § Potencia nominal § Tensión nominal § Refrigeración § Grado de protección § Bobina de alta § Bobina de baja tensión § Incremento de temperatura § Sistema de aislamiento de temperatura § Descargas parciales up to 3. 15 MVA up to 24 k. V AN IP 00 Aluminio Impregnadas entre las fases, anchura en Aluminio 100 K 180 ºC (Class H) < 10 p. C

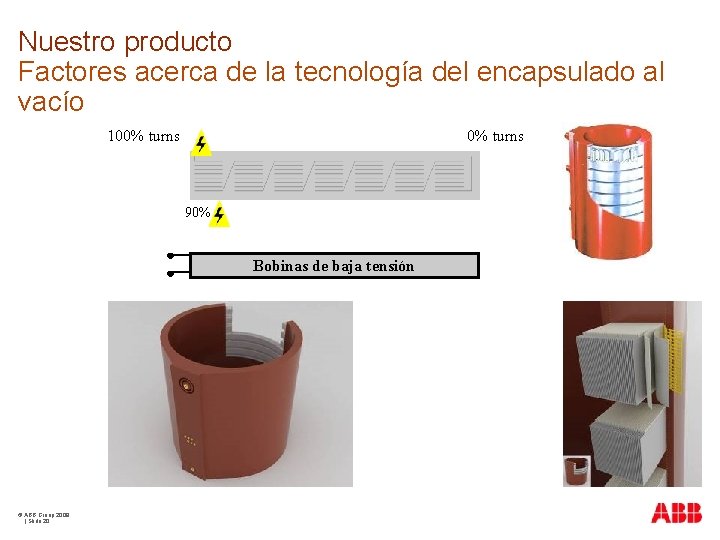

Nuestro producto Factores acerca de la tecnología del encapsulado al vacío 100% turns 90% Bobinas de baja tensión © ABB Group 2009 | Slide 20

Nuestro producto Clase climática, medioambiental y de comportamiento ante el fuego Medioambiental: § E 0 Instalación normal en interior, no condensación, no polución. § E 1 Polución limitada, condensación ocasional. § E 2 Abundante polución, frecuente condensación. Climática: © ABB Group 2009 | Slide 21 § C 1 Muy baja temperatura ambiente: § Operación - 5°C, § Transporte y almacenaje - 25°C. § C 2 Muy baja temperatura ambiente: § Funcionamiento -2 5ºC/- 30ºC, § Almacenaje y transporte.

Nuestro producto Clase climática, medioambiental y de comportamiento ante el fuego Fuego: © ABB Group 2009 | Slide 22 § F 0 No requerimientos especiales excepto características típicas para el transformador tipo seco. § F 1 Incremento en la demanda: § Todos los materiales prácticamente libres de halógenos, § Formación limitada de humos, § Limitada contribución al origen del fuego con energía calorífica, § Fuego en el transformador autoextingible.

Nuestro producto Clase climática, medioambiental y de comportamiento ante el fuego Transformador dentro de la cámara de humedad con niebla salina, tras el ensayo medioambiental. Los transformadores secos encapsulados al vacío de ABB Zaragoza están certificados por varios ensayos en el laboratorio para transformadores de altas potencias - KEMA. § § Ensayos como: § Ensayo de rutina dieléctrico, § Ensayo de choque térmico para transformadores de clase C 2, § Ensayo de impulso tipo rayo, § Ensayos medioambientales con especificaciones adicionales para la clase E 2 (E 2++). Todos estos ensayos se efectuaron de acuerdo al estándar IEC 60076 -1 más los requerimientos adicionales. © ABB Group 2009 | Slide 23

Nuestro producto Ensayo de vibración © ABB Group 2009 | Slide 24 § La vibración a la que el transformador es expuesto durante su ciclo de vida fue resumida en un espectro de aceleración con la simulación de su ciclo de vida en carga. § El ensayo de vibración multi-ejes y los ensayos de choque fueron efectuados según la norma IEC 68 -2 -6/59, edición Alemana EN 60068 partes 2 -6 y 2 -59 además de requerimientos especiales del cliente. § También se consideraron en estos ensayos las aceleraciones extremas debidas a su manipulación o a severas vibraciones.

Nuestro producto Clase medioambiental E 2 & un paso adelante: E 2+ § El ensayo E 2 es necesario cuando el transformador va a instalarse en un lugar con frecuente condensación y/o fuerte polución. § § § Ensayo de condensación: § 6 o más horas en la misma cámara (condensación & humedad por encima del 93%). § Tras 6 horas, el transformador se ensaya con tensión inducida durante 15 minutos a 1. 1 veces la potencia nominal. Ensayo de penetración de humedad: § 144 horas dentro de una cámara climática con aire a temperatura 50 3 ºC y humedad relativa de (90 5)%. § Tras 3 horas en condiciones ambientales el transformador deberá estar sometido al ensayo de rutina de aislamiento al 80% de los valores estándar. Durante cualquier aplicación de tensión no se aceptarán ni fracturas, ni fogonazos, ni cualquier tratamiento grave. © ABB Group 2009 | Slide 25

Nuestro producto Clase medioambiental E 2 & un paso adelante: E 2+ Alcance de suministro: 3140 k. VA, Primario: 3300 V Secundario: 1000 -400 V Dyn 5 Ns: 87074 § E 2+(Plus): En el ensayo de condensación, la conductividad del agua se mantiene a 1, 5 S/m, y los ensayos dieléctricos son llevados a cabo como para sistemas de aislamiento neutral. § Paso Uno: Tras 6 horas en la cámara de condensación, conductividad del agua de 1, 5 S/m y pasados los ensayos dieléctricos a 1. 1 de la potencia nominal, entre las líneas de las terminales y el suelo. § Paso Dos: Tras 144 horas en la cámara climática y pasados los ensayos de rutina dieléctricos al 80% de los valores de ensayo estándar. Cualificado para trabajar bajo las más severas condiciones medioambientales © ABB Group 2009 | Slide 26

Nuestro producto Aptitud frente a la conmutación © ABB Group 2009 | Slide 27 § Tras 20. 000 conmutaciones on/off a carga completa, el transformador no muestra ningún incremento en las descargas parciales, ni a través de la bobina al suelo, las descargas parciales permanecen constantes a lo largo del ensayo lo que significa que el transformador no ha sufrido ninguna pérdida significante de vida. § Nuestros transformadores están en muy buenas condiciones, muy similares a las de uno nuevo, y pueden ponerse en funcionamiento en una red que tenga las mismas condiciones y capacidad entre el conmutador y el transformador en un ensayo de circuito.

Nuestro producto Accesorios estándar 1 Regleta de 9 sondas 1 8 2 Sensores de temperatura 3 Terminales de 2 puesta a tierra 4 Anillas de empuje 5 Ruedas 6 Ventiladores (opcional) 7 Tappings / 7 Regulador en vacío 8 Anillas elevadoras 9 Placa de características 6 3 © ABB Group 2009 | Slide 28 4 5

Nuestro producto Dispositivos de control de temperatura y sensores TMD -T 4 y TMD -T 4 S Pt 100 © ABB Group 2009 | Slide 29 T - 154 NT - 935 T - 119 PTC 130 -150 ºC

Nuestro producto Accesorios especiales Envolventes Dispositivos anti vibratorios Puesta a tierra © ABB Group 2009 | Slide 30 Pararrayos para alta y baja tensión Regulador en carga (OLTC) Bornas enchufables Hydrocoolers Puesta a tierra

Nuestro producto Accesorios especiales Resistencias de caldeo Ventiladores Pantalla electrostática © ABB Group 2009 | Slide 31 Transformadores de intensidad

Nuestro producto Además, cualquier opción está a su disposición © ABB Group 2009 | Slide 32 § Material Conductor: aluminio / cobre. § Terminales de baja tensión colocadas en la parte baja del transformador. § Bobinas de alta tensión impregnadas. § Baja tensión encapsulada. § Conexión delta encapsulada. § Conexiones enchufables. § Doble primario / secundario. § Transformadores para rectificadores de 6/12/24 pulsos. § Acoplamiento a conducto de barras.

Nuestro producto Observe nuestras ventajas Posibilidad de instalar cualquier tipo de accesorio Las descargas parciales más bajas (<5 p. C) gracias a la resina epoxi del encapsulado bajo vacío (proceso horizontal) Resistencia al polvo gracias a la tecnología de sellado Autoextinguible Buena resistencia a fuerzas axiales de cortocircuito / buena resistencia a cortocircuitos © ABB Group 2009 | Slide 33 Buena resistencia a fuerzas radiales de cortocircuito Configuración del núcleo en capas escalonadas Lámina-disco de aluminio para el devanado de alta tensión: Gran resistencia a los sobrevoltajes Un acabado único del devanado proporciona una superficie suave eliminando la acumulación de polvo Gran capacidad para resistir sobrecargas debidas a la inercia térmica Ruedas bidireccionales
