TRANSFORMADORES AUTOPROTEGIDOS NDICE 1 2 3 4 5

TRANSFORMADORES AUTOPROTEGIDOS

ÍNDICE 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. TRANSFORMADOR AUTOPROTEGIDO DISPOSITIVO DE TRANSPORTE INTERCAMBIABLE TRANSFORMADOR TRIFÁSICO AUTOPROTEGIDO SIST DE MONTAJE TIPO POSTE TRANSFORMADOR MONOFÁSICO CONDICIONES DE SERVICIO POTENCIAS, TENSIÓN NIVELES DE AISLAMIENTO CONEXIÓN PESO MÁXIMO DE TRANSFORMADORES PERDIDAS ELÉCTRICAS ADMISIBLES UBICACIÓN DE BUJES Y CAMBIADOR DE DERIVACIONES Montaje en poste de transformador trifásico completamente autoprotegido ACCESORIOS NORMALES DE OPERACIÓN ACCESORIOS PARA TRANSFORMADOR MONOFÁSICO 14. ACCESORIOS PARA TRANSFORMADOR TRIFÁSICO 15. CARACTERÍSTICAS DEL DESCARGADOR DE SOBRETENSIONES EN M. T. 16. CARACTERÍSTICAS DEL DESCARGADOR DE SOBRETENSIONES EN B. T 17. CARACTERÍSTICAS DE CONSTRUCCIÓN 18. FUSIBLE DE M. T. LUZ INDICADORA DE SOBRECARGA(LED). 19. DISPOSITIVO DE FIJACIÓN DEL DESCARGADOR DE M. T. EN EL TANQUE 20. DISPOSITIVO DE FIJACIÓN DEL DESCARGADOR DE B. T. EN EL TANQUE 21. MARCACIÓN

TRANSFORMADOR AUTOPROTEGIDO El transformador autoprotegido es un transformador que posee internamente además de los accesorios normales de funcionamiento, elementos de protección contra las sobretensiones en MT. y B. T. , sobrecargas y cortocircuitos.

DISPOSITIVO DE TRANSPORTE INTERCAMBIABLE

TRANSFORMADOR TRIFÁSICO AUTOPROTEGIDO SIST DE MONTAJE TIPO POSTE

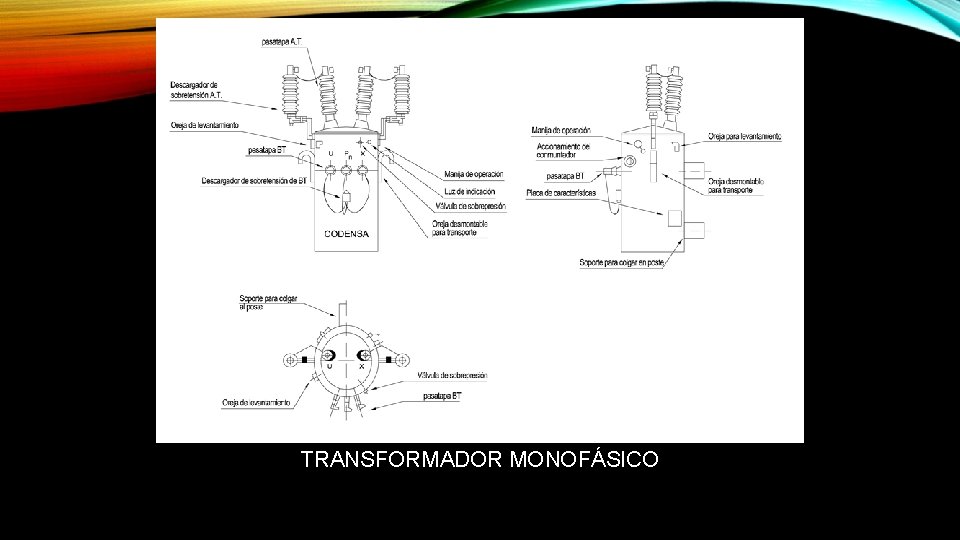

TRANSFORMADOR MONOFÁSICO

CONDICIONES DE SERVICIO Las zonas de instalación pueden presentar clima cálido y húmedo. Se deben considerar las siguientes condiciones ambientales de servicio: Altura sobre el nivel del mar 2700 m Humedad relativa 93 % Temperatura ambiente máxima 35 °C Temperatura ambiente mínima -2 °C Temperatura ambiente promedio 20 °C

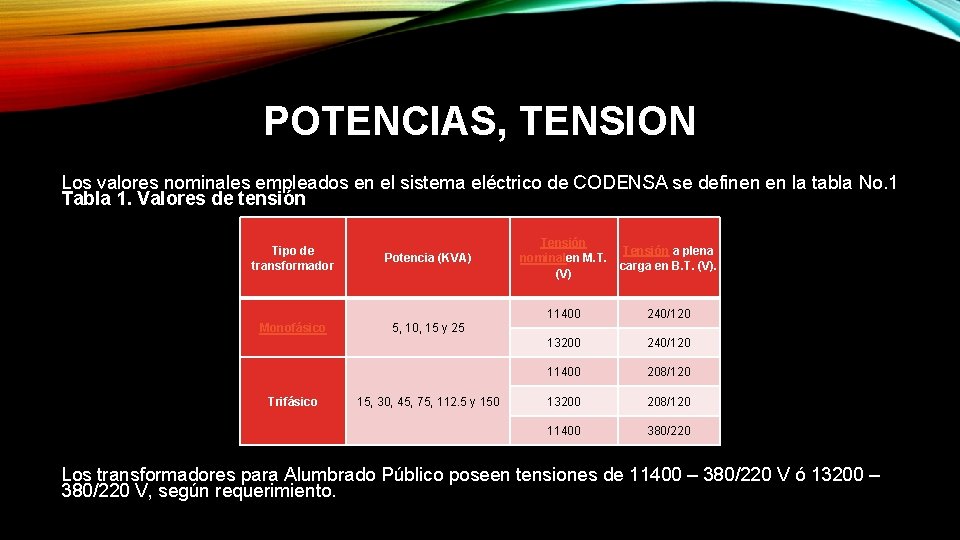

POTENCIAS, TENSION Los valores nominales empleados en el sistema eléctrico de CODENSA se definen en la tabla No. 1 Tabla 1. Valores de tensión Tipo de transformador Monofásico Trifásico Potencia (KVA) Tensión a plena nominalen M. T. carga en B. T. (V) 11400 240/120 13200 240/120 11400 208/120 13200 208/120 11400 380/220 5, 10, 15 y 25 15, 30, 45, 75, 112. 5 y 150 Los transformadores para Alumbrado Público poseen tensiones de 11400 – 380/220 V ó 13200 – 380/220 V, según requerimiento.

NIVELES DE AISLAMIENTO El nivel básico de aislamiento al impulso que deben tener los devanados y terminales de M. T. y BT están definidos en la tabla 2. Tabla 2. Niveles de aislamiento Terminales y devanados Tensión serie Nivel básico de aislamiento (k. V) al impulso (k. V) Media tensión 15 95 Baja tensión 1, 2 30 El nivel de ensayo de aislamiento debe estar de acuerdo con lo establecido en la NTC 836.

CONEXIÓN Los transformadores monofásicos con tensiones nominales iguales a 11400 ó 13200 Voltios(fase – fase) voltios, tendrán polaridad sustractiva grupo de conexión Ii 0. El grupo de conexión de los transformadores trifásicos será Dyn 5. La conexión D y n 5, es la designación del grupo vectorial o fasorial del transformador y significa: D : las bobinas del primario están conectadas en Delta, o triangulo. Y : las bobinas del secundario están conectadas en estrella o en "y". n: el secundario tiene el cuarto conductor o neutro 5 : significa el desfase en grados eléctricos entre el primario y el secundario, en este caso es de 150 grados eléctricos. Es como leer la hora con las manecillas del reloj, al estar marcando las cinco en punto, cada hora son 30 grados eléctricos.

PESO MÁXIMO DE TRANSFORMADORES Tabla 3. Valores Máximos Potencia (k. VA) Peso Máximo (kg) Dimensiones Máximas Largo(frente) X Ancho(Profundo) X Alto <=45 450 1040 X 680 X 900 75 550 1040 X 680 X 900 112. 5 550 1260 X 720 X 950 150 650 1300 X 880 X 960 Si no se indica en el pedido, los transformadores presentados en la tabla 3 deberán tener soportes de sujeción para montaje en poste y deben cumplir con los valores de peso máximo allí indicados; éstos se ilustran en la figura 2, donde se indica la distribución de los descargadores de M. T. y B. T.

PERDIDAS ELÉCTRICAS ADMISIBLES Se deben tener en cuenta los valores de pérdidas sin carga, y con carga referidas a 85 °C e indicadas en la Especificación de transformadores de distribución convencionales E-MT-0009 última revisión, numeral 13. 2. 10 En general para las pérdidas en carga, la impedancia de cortocircuito de secuencia positiva, la regulación y la eficiencia deben ser referidas a 85 °C de temperatura.

UBICACIÓN DE BUJES Y CAMBIADOR DE DERIVACIONES Los bujes de M. T. deben estar ubicados sobre la tapa en forma vertical. Los bujes de B. T. deben estar ubicados en la pared parte frontal del transformador en forma horizontal. El cambiador de derivaciones puede localizarse dependiendo del diseño del fabricante siempre y cuando sea fácilmente accesible.

ONTAJE EN POSTE DE TRANSFORMADOR TRIFÁSICO COMPLETAMENTE AUTOPROTEGIDO

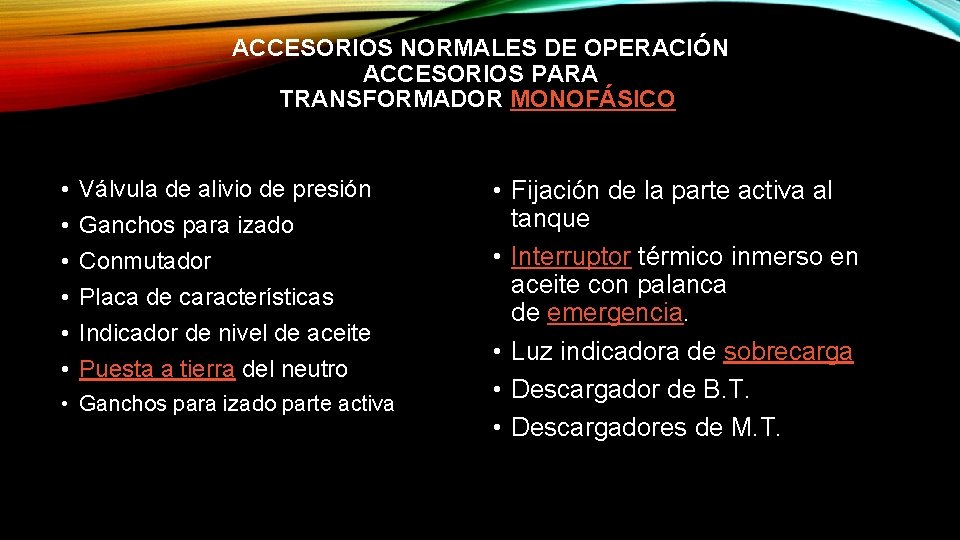

ACCESORIOS NORMALES DE OPERACIÓN ACCESORIOS PARA TRANSFORMADOR MONOFÁSICO • • • Válvula de alivio de presión Ganchos para izado Conmutador Placa de características Indicador de nivel de aceite Puesta a tierra del neutro • Ganchos para izado parte activa • Fijación de la parte activa al tanque • Interruptor térmico inmerso en aceite con palanca de emergencia. • Luz indicadora de sobrecarga • Descargador de B. T. • Descargadores de M. T.

ACCESORIOS PARA TRANSFORMADOR TRIFÁSICO • • Válvula de alivio de presión Ganchos para izado Conmutador Indicador de nivel de aceite Placa de características Puesta a tierra del neutro Ganchos para izado parte activa • Fijación de la parte activa al tanque • Interruptor térmico inmerso en aceite con palanca de emergencia • Luz indicadora de sobrecarga • Descargador de B. T. • Descargadores de M. T.

CARACTERÍSTICAS DEL DESCARGADOR DE SOBRETENSIONES EN M. T. El transformador autoprotegido debe ser suministrado con descargadores de sobretensión en M. T. de óxido metálico poliméricos 12 k. V -10 k. A. Las características de los pararrayos deben cumplir con las especificaciones técnicas de CODENSA para los pararrayos de Distribución ET 500 Descargadores de sobretensión.

CARACTERÍSTICAS DEL DESCARGADOR DE SOBRETENSIONES EN B. T • El transformador autoprotegido debe ser suministrado con descargadores de sobretensión en B. T. de óxido metálico para 175 voltios, 10 KA número de polos 3 y de 175 voltios 10 k. A y número de polos 2 según el transformador. Los descargadores deben cumplir con las especificaciones técnicas indicadas en el Anexo 1 de la presente especificación.

CARACTERÍSTICAS DE CONSTRUCCIÓN • INTERRUPTOR DE B. T. • El interruptor debe estar instalado internamente, sumergido en aceite en la parte superior del tanque y conectado entre la bobina de B. T. y la parte interna de los bujes de B. T. La corriente de carga fluye por los bimetálicos (sensor para disparo) del interruptor, censando por tanto la corriente del secundario y la temperatura de la parte superior del aceite. El interruptor debe poseer un dispositivo de operación externa de tal forma que no haya interferencias en su operación y que pueda ser accionado con una pértiga. El interruptor debe operar bajo condiciones de sobrecarga y cortocircuito.

FUSIBLE DE M. T. El fusible es un fusible de expulsión y debe ser inmerso en aceite; debe ser instalado entre la bobina de M. T. y la parte inferior interna del buje de M. T. Deberán estar protegidos de tal manera que en caso de ruptura se evite que el elemento desprendido del cartucho haga contacto con las partes internas del transformador. El fusible debe ser instalado sobre un soporte convenientemente aislado a la estructura metálica del transformador y debe estar permanentemente inmerso en aceite. Debe ser coordinado con el circuito interruptor de B. T.

LUZ INDICADORA DE SOBRECARGA(LED). • Se alimentará por medio de un devanado especial que provea entre 4 a 6 voltios. El devanado debe ser independiente de los devanados del transformador aislado convenientemente de los mismos. El led debe poder ser reemplazado exteriormente en caso de ser necesario, sin destapar el transformador. La perforación para la instalación del led debe estar por encima del nivel superior del aceite y debe poseer un bloqueo antigiro.

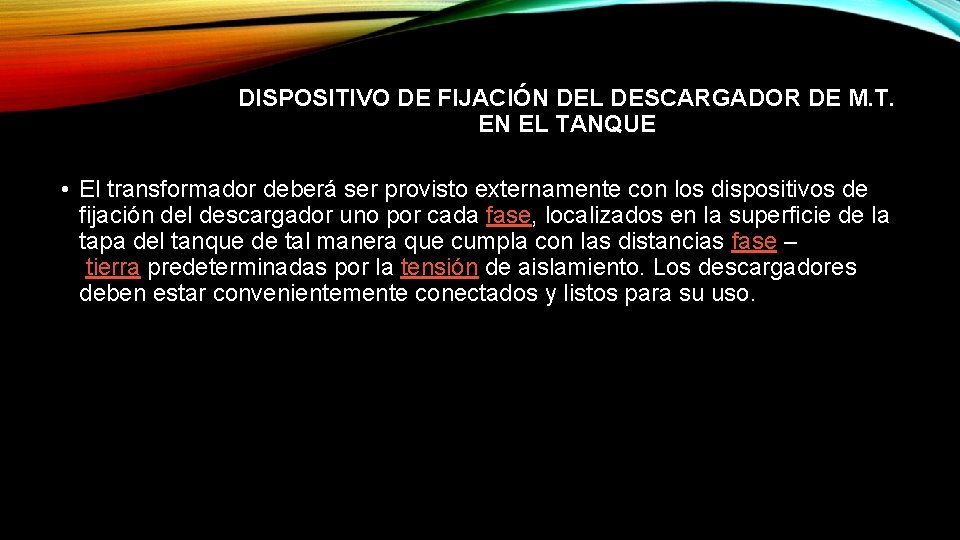

DISPOSITIVO DE FIJACIÓN DEL DESCARGADOR DE M. T. EN EL TANQUE • El transformador deberá ser provisto externamente con los dispositivos de fijación del descargador uno por cada fase, localizados en la superficie de la tapa del tanque de tal manera que cumpla con las distancias fase – tierra predeterminadas por la tensión de aislamiento. Los descargadores deben estar convenientemente conectados y listos para su uso.

DISPOSITIVO DE FIJACIÓN DEL DESCARGADOR DE B. T. EN EL TANQUE • El transformador deberá ser provisto externamente con el dispositivo de fijación del descargador, uno por transformador. El descargador debe estar localizado en la superficie de la pared frontal del tanque inmediatamente debajo de los terminales de B. T preferiblemente en la puesta a tierra de los terminales de B. T. Se deben cumplir con las distancias fase – tierra predeterminadas por la tensión de aislamiento. El descargador debe estar convenientemente conectado y listo para su uso.

MARCACIÓN • Debe tener una placa de características metálica con la siguiente información: • Marca • Clase de transformador: Auto protegido • Frecuencia nominal (Hz) • Número de serie • Año de fabricación • Potencia Nominal en k. VA • Tensión nominal primaria (k. V) • Tensión nominal secundaria (k. V) • Corriente nominal primaria (A) • • • Corriente nominal secundaria (A) Grupo de conexión Diagrama de conexión Nivel de ruido (d. B) Impedancia de cortocircuito Peso total (kg) Peso del aceite (kg) Material del bobinado Número de fases Numero de derivaciones Palabra BOG-CUN

TRANSFORMADORES SUBTERRANEOS

ÍNDICE • Transformadores sobre carpeta • Transformadores sumergibles • Transformadores de entierro directo • Transformadores tipo bóveda • Normas de referencia • Condiciones de utilización • imagen celda de transformación

• Transformador de construcción adecuada para ser instalado en cámaras, en cualquier nivel, pudiendo ser utilizado donde haya posibilidad de inmersión de cualquier naturaleza. • Datos Técnicos: • Potencia: 150 a 2000 KVA • Alta Tensión: 15 o 24, 2 KV • Baja Tensión: 216, 5/125; 220/127; 380/220; 400/231 V

• LAS REDES ELECTRICAS PROVEEN LAELECTRICIDAD NECESARIA PARA ALIMENTARARTEFACTOS , LUCES. • LOS TRANSFORMADORES REDUCTORES SE USAN PARA DISMINUIR EL VOLTAGE ELECTRICO SE DISMINUYE UNA VES MAS CON UN TRANSFORMADOR DE DISTRIBUCIÓN ANTES DEQUE LAELECTRICIDAD LLEGUE AL CLIENTE

TRNSFORMADORES MONTADOS SOBRE CARPETA • SON CAJASMETALICAS QUE CONTIENEN EQUIPAMIENTO PARA REDUCIR EL VOLTAGE Y QUE SE MONTAN SOBRE UNA GRAN CARPETA DE HORMIGON. ESTAN UBICADAS SERCADE LOCALES COMERCIALES , CASAS TAMBIEN EN ESPACIOS DISEÑADOS EN EDIFICIOS LA MAYOR PARTE DECARPETA ESTAN CONECTADOS A UNA RED DEDISTRIBUCION SUBTERRANEA.

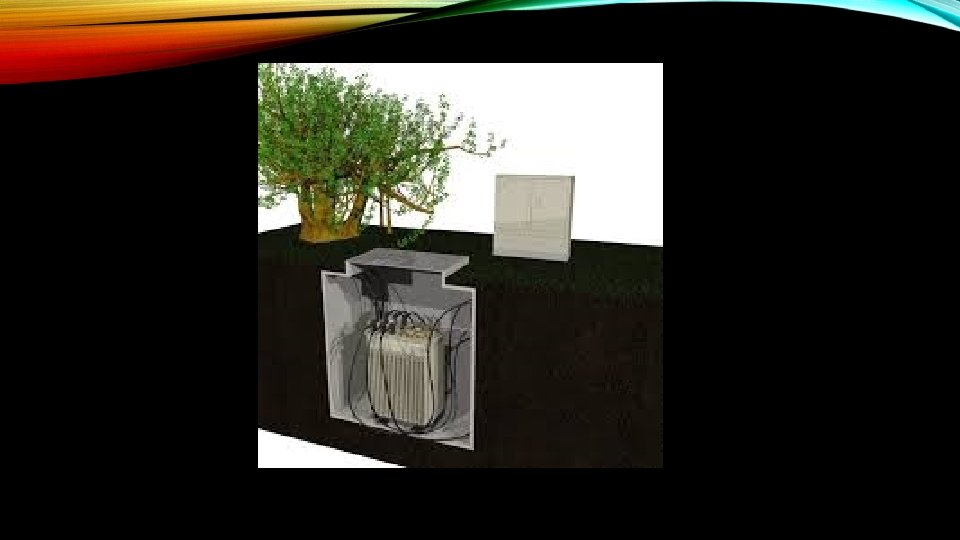

TRANSFORMADOR SUMERGIBLES • ESTE TIPO DE TRANSFORMADOR PROVEE ENERGIA ELECTRICA A EDIFICIOS INDUSTRIALES , COMERCIALES Y RESIDENCIALES. • ESTAN DISEÑADOS PARA INUNDACIONES O INMERCIONES REPETIDAS. SE ISTALAN DE FORMA SUBTERRANEA

TRANSFORMADORES DE ENTIERRO DIRECTO • ESTE TIPO DE TRANSFORMADORES APORTAN ILUMINACION ALOS BARRIOS RESIDENCIALES Y A LOS EVENTOS DEPORTIVOSY MUCICALES DE ESTADIOS LAS UNIDADES DE ENTIERRO DIRECTO SE COLOCAN BAJO TIERRA Y SE FABRICAN PARA RESISTIR ELAGUA Y LA CORROSION, SE USAN ÁRA PROYECTOS COMERCIALES. DONDE ESCONDER LA FUENTE DE ENERGIA ES INDISPENSABLE.

TRANSFORMADORES TIPO BOVEDA • LOS TRANSFORMADORES PUEDEN ESTARABAJO O SOBRE TIERRA Y SE MONTAN ENTRE BOVEDAS FABRICADA EN HORMIGON • LOS TRANSFORMADORES DE BOVEDA APORTAN ENERGIA A POBLACIONES ALTAMENTE POBLADAS DE GRANDES CIUDADES Y APLICAN COMO FUENTES DE ENERGIA SECUNDARIAS EN LOS SISTEMAS DE REDESELECTRICAS

NORMAS DE REFERENCIA • IEC 60068 -2 Ensayos ambientales en dispositivos eléctricos IEC 60529 Grados de protección provistos para cubiertas de dispositivos Eléctricos (Códigos IP). IEC 61554 Instrumentos de medición Eléctricos. IEC 61131 Controladores programables. IEC 61000 -4 Técnicas de ensayo y medida de compatibilidad electromagnética ante transitorios eléctricos rápidos en ráfagas. IEC 1000 -4 -2 Compatibilidad electromagnética (CEM). Parte 4: Técnicas de ensayo y de medida. Sección 2: Ensayos de inmunidad a las descargas electrostáticas. Norma básica de CEM. IEC 1000 -6 -2 Compatibilidad electromagnética - Part 6 -2: estándares genéricos - Inmunidad a los ambientes industriale

CONDICIONES DE UTILIZACIÓN • Eléctricas Estos dispositivos serán instalados con torones-transformadores de corriente montados sobre los conductores de fase, para permitir la detección de fallas de fase atierra; los diámetros exteriores de los conductores triplex de fase van hasta 1000 MCM. La tensión nominal de las líneas es hasta 34. 5 k. V, 60 Hz. El valor de la corriente de cortocircuito trifásica simétrica máxima es de 25 k. A durante 0. 7 s. Ambientales La zona de instalación presenta clima cálido y húmedo. La temperatura ambiente podrá variar entre los 2°C y 35°C ; con una humedad hasta el 93 %. Los dispositivos, en consecuencia, estarán diseñados y construidos para prestar servicio en las mencionadas condiciones. • Tipo de servicio Los indicadores serán instalados en sitios cubiertos de locales de centros de transformación, motivo por el cual los materiales constitutivos del mismo deberán resistir la acción de las inclemencias climáticas, por humedad, polvo, contaminación ambiental y agua.

• Dada su aplicación en instalaciones subterráneas, donde las cámaras y bóvedas están expuestas a inundaciones temporales durante el invierno o la temporada de lluvias, los transformadores sumergibles deben ser diseñados, fabricados y probados para resistir sin problemas su exposición al agua y soportar la presión, para garantizar que evitan cualquier tipo de filtración o ingreso de humedad a la máquina, cumpliendo siempre con las características eléctricas del sistema

TRANSFORMADOR

CAJA DE TRANSFORMACION

MANTENIMIENTO • • • Mantenimiento preventivo y predictivo de transformadores de distribución y potencia Diagnóstico de fallas Asesoramiento técnico Análisis físico-químico del aceite dieléctrico Tratamiento de filtrado des-humectación y des- gasificado del aceite Mantenimiento de celdas de MT Pruebas y actualización de protocolo Medición de Puesta a Tierra. Instalación y Puesta en Servicio de Transformadores. Pruebas Eléctricas a transformadores en campo

INDICADOR DE FALLA

IMÁGENES TRANSFORMADOR

PREGUNTAS!! Pregunta 1

CUAL ES LA PRINCIPAL POTENCIA PARA UN TRANSFORMADOR SUBTERRÁNEO? A. 155 -2500 k. VA B. 140 -2800 KVA C. 150 -2000 KVA D. 175 -3000 KVA La respuesta correcta es!!!

• C 150 - 2000 KVA Pregunta 2

CUAL DE LOS SIGUIENTES TIPOS DE TRANSFORMADORES EXISTEN? A. Montados sobre carpeta, acuáticos, colgantes, entierro directo B. Subterráneos, de bóveda, de inmersión C. Sobre carpeta, sumergibles, entierro directo, tipo bóveda D. Encapsulados, de protección, sumergibles, entierro directo La respuesta correcta es!!!

C. Sobre carpeta, sumergibles, entierro directo, tipo bóveda Respuesta 3 animo que ya casi!!!

QUE TIPO DE TRANSFORMADOR PROVEE ENERGÍA ELÉCTRICA A EDIFICIOS INDUSTRIALES, COMERCIALES Y RESIDENCIALES? A. Transformador tipo seco B. Transformador de entierro directo C. Transformador sumergible D. Transformador industrial Y la respuesta es!!!!

Para saberla presiona aquí!!!

Siii!! La respuesta correcta es la C Reclama tu premio con el profesor, por cada punto acertado, te dejara una buena actividad!! Gracias!!!!
