Trakya Üniversitesi Mühendislik Mimarlık Fakültesi Bilgisayar Mühendisliği Anabilim Dalı Kablosuz Ağ Protokolleri Dersin Öğretim Elemanı Doç. Dr. Hasan Hüseyin BALIK Dersin Adı Paralel Mimariler Sayısal Haberleşme Eser SERT

ÖZET Kablosuz ağlar, iki yönlü olarak veri iletişimi sağlayan, iletim ortamı olarak fiber optik veya bakır kablo yerine radyo frekansı veya kızılötesi ışınları kullanan, salon, bina, kampüs vb. ortamlarda veri iletişimini sağlayan teknolojidir. Kurulum kolaylığı ve hareket serbestliği gibi önemli avantajlar sağlayan WLAN sistemleri kablolu ağların yerini alabilmekte hatta bu ağlara göre daha fazla fonksiyonlar içerebilmektedir. Kablosuz iletişimde geliştirilen standartlar sayesinde kurallar açıkça ortaya konmuş buna bağlı olarak verinin hangi aşamalardan geçerek işleneceği, hareket edeceği vb. tüm noktalar ortaya konmuştur. Bu çalışmada kablosuz ağ, katman ilişkisi, ağlarda kullanılan protokoller, kablosuz ağ güvenlik protokolü, ağ türleri gibi konular anlatılacaktır.

OSI MODELİ AĞ SEVİYELERİNİN İNCELENMESİ Bilgisayar ağlarının ilk kullanılmaya başladığı zamanlarda veri haberleşmesi için gerekli olan iletişim kurallarını her firma kendisine özgü olarak tanımlamaya çalışmıştır. Bu sebepten ilk zamanlarda bir karmaşa oluşmuş ve hazırladıkları ağ sistemleri sadece kendi aralarında haberleşebilmiştir. ISO(International Organization Standardization) tarafından OSI (Open System Interconnection) modeli tanımlanarak bu sorunların önüne geçilmiştir. Böylece farklı üreticiler aynı modeli kullandıklarından bu tür sorunlar ortadan kalkmıştır. OSI modeli, bir bilgisayar üzerindeki verileri ağ ortamı üzerinden diğer bilgisayar üzerindeki uygulamaya aktarılmasını sağlamaktadır (Demir, 2005).

OSI modeli, iki bilgisayar veya sistem arasındaki haberleşme için işlemler katmanlar (layer) vasıtasıyla açıklamaktadır. Katmanlı model sayesinde iş bölümü yapılarak daha fonksiyonel bir şekilde işlemler yönetilebilir hale getirilmektedir. OSI modeli bir donanıma göre tanımlanmış model yapısı değildir. OSI’nin amacı ağ mimarilerinin ve protokollerinin bir ağ bileşeni gibi kullanılmasını sağlamaktır. ISO standardı ağ yönetimini 7 katmana ayırmıştır

OSI Referans Modeli

KATMANLAR Uygulama Katmanı (Aplication Layer) Uygulama programı ile bağlantı kuran katmandır. En üst kısımda bulunduğundan iletişim için kullanıcıya en yakın olan katmandır. Uygulama katmanı tanımlama bilgilerini ve tahsisini, aynı anda çalışan programların eş zamanlı olarak çalışmasını, hata düzeltmeleri için gerekli adımları içermektedir. Uygulama katmanı, ağ uygulamaları kullanan programlara arayüz desteği vermektedir.

Sunum Katmanı (Presentatiton Layer) Bu katman sunulacak olan veriyi biçimsel olarak uygun şekle sokmakla sorumludur. Veri üzerinde biçimsel dönüşümler gerçekleştirmekle sorumlu bir katmandır. Sunum katmanı bir üstünde bulunan uygulama katmanından gerekli olan bilgiyi alır işledikten sonra ilgili katmana bilgiyi gönderir. Sunum katmanında temel olarak üç işlev gerçekleştirilir: • Verinin formatlanması • Verinin kodlanması • Verinin sıkıştırılması (lerningnetwork. cisco. com, OSI Model Concepts) Bir üst katmandan veriyi aldıktan sonra belirtilen fonksiyonlardan birisi yâda birkaçı veriye uygulanabilmektedir. İşlenmiş olan veri bir üst yâda alt katmana yönlendirilmektedir.

Oturum Katmanı (Session Layer) İletişim kuracak iki düğüm arasında oturumun başlatılması sürdürülmesi ve sonlandırılması gerçekleştirilir. Aynı zamanda oturum başlatıldıktan sonra bağlantı yönetimi de bu katmanda gerçekleşir. İletişimin kopması durumunda devam etmesi için gerekli işlemler bu katmanda yürütülür.

Ulaştırma Katmanı (Transport Layer) Ulaştırma katmanında, veri iletimi, veri akış kontrolü ve güvenliği sağlanmaktadır. Ağda taraflar arasında akış kontrolü sağlanmak için gerekli işlemler bu katmanda gerçekleşir. Bölünen parçalar veya paketler halinde veri akışında; alan bilgisayarın ulaştırma katmanı mesajı tekrar birleştirmektedir. Hatasız iletim için hata denetimi sürekli olarak gerçekleştirilmektedir. (lerningnetwork. cisco. com, OSI Model Concepts)

Ağ Katmanı (Network Layer) Fiziksel adrese karşı, isimler ve mantıksal ağ adresleri dönüştürmektedir (örnek: bilgisayar ismi MAC adresi). Ağ katmanında, bilgi gönderim aşamasında en iyi yolun bulunması ve bu yoldan bilginin gönderilmesi sağlanmaktadır. Yönlendirici bilgisayarın göndereceği kadar büyük veri çerçevesi gönderemiyorsa, ağ katmanı küçük ünitelere bölerek dengeleme sağlamaktadır. Network katmanında bulunan IP (internet protocol) ile mantıksal adresleme işlemi gerçekleşir.

Veri Bağı Katmanı (Data Link Layer) Veri bağı katmanı ağ üzerinde verinin formatını tanımlamaktadır Bir network bilgi çerçevesi, aka paketi, checksum içerikleri, kaynak ve hedef adresi içermektedir. Ağ ve fiziksel katman arasındaki bilgi çerçevelerini incelemektedir. Ağ katmanına teslim için veri çerçeveleri içine Fiziksel katmandan alınan paketler alınır. Bu katman network üzerinden alınan ve iletilen bilgileri tanımlar (lerningnetwork. cisco. com, OSI Model Concepts).

IEEE standartlarına göre veri bağı katmanı LLC - Logical Link Control ve MAC – Media Access Control olmak üzere iki alt kategoriye (katmana) ayrılmaktadır. LLC alt katmanı bir üst katman olan ağ katmanı için geçiş görevi görür. Böylece, hata düzeltme ve akış kontrol yönetimi ve SAPs( Protokole özel mantıksal portlar) tanımlar. Bu standartlar 802. 2 ile tanımlanmıştır. İkinci alt katman olan Media Access Control (MAC) ise, ağ adaptörü ile bağlantı kurarak verilerin aktarımını sağlar. Bu katman üzerinde çalışan donanımlardan olan anahtarlama ve veri köprüleme aygıtları verileri yönlendirmede ve filtrelemede MAC adreslerini kullanır.

Fiziksel Katman (Physical Layer) Bakır tel yâda hava gibi fiziksel bir ortam üzerinde bit iletimi için mekanik ve elektriksel özellikleri tanımlamaktadır (Marsic, 2010). Diğer katmanlar dijital olarak çalışırken fiziksel katman dijital bilgileri dış ortama aktarmak için nasıl elektrik, ışık yâda radyo sinyallerine çevrilip aktarılacağını standartlar aracılığıyla tanımlamaktadır.

Katmanlarda Başlık Eklenmesi (www. microsoft. com)

TCP/IP MODELLERİ Günümüzde internetin temel protokolü olarak yerini almış olan TCP/IP’nin açılımı Transmission Control Protocol/Internet Protocol‘dür. Bu protokol Birleşik Devletlerde doğmuştur. Bu ağ mimarisi katmanlı yapıda olup, bilgisayarlar arası iletişim için gerekli bütün iş bu dört katmandan yürütülmektedir. • Uygulama katmanı • Taşıma katmanı • İnternet katmanı • Ağ erişim katmanı UYGULAMA (APPLICATION) TAŞIMA (HOST TO HOST) İNTERNET (INTERNET) AĞ ARAYÜZ (NETWORK INTERFACE) TCP/IP Modeli

Uygulama Katmanı Uygulama katmanında bulunan protokoller sayesinde uygulama programları iletişim kurmaktadır. Bu katmanda işlemlerin yapılabilmesi için bir alt katmandan hizmet beklenmektedir. Taşıma Katmanı TCP ve UDP (User Datagram Protocol- Kullanıcı Veri Bloğu Protokolü) ulaşım katmanı protokolleri olup, bir üst katmandan gelen veriyi paketleyip bir alt katmana gönderir. TCP, uçlar arası veri dağıtımını sağlamakla birlikte verinin güvenli bir şekilde dağılabilmesi için gerekli fonksiyonları içermektedir. Bunlar, hata denetimi, sıra numarası, onay ve yeniden gönderim olmak üzeredir. TCP bağlantı yönlü bir protokoldür. Bu protokol segment denen uygulama katman bilgilerini sürdürürken kaynak ve hedef arasındaki iletişimi devam ettirmektedir. İletim katmanında bulunan diğer bir protokol olan UDP ise, veri iletimi gerçekleştirilmesinde rol oynamakla birlikte bu işlem sırasında paketlerin ulaşacağını garanti etmemektedir. Çünkü akış kontrolü bu protokolde gerçekleştirilmemektedir.

İnternet Katmanı IP internet İnternetle üçüncü katmanda bulunmaktadır. IP hata raporlamaları, parçalama ve farklı maksimum data ünite boyutlarıyla ağlar üzerinde iletim için bilgi ünitelerinin ilgili datagramını düzenler (TCP/IP Overview, Cisco, 2005). İnternet katmanı protokollerinden olan, ARP (Adres Çözümleme Protokolü), bir IP adresinin hangi ağ kartına (yani MAC adresine) ait olduğunu bulmaya yarar. TCP/IP'de veri gönderiminde gönderilecek bilgisayarın hangisi olduğunu bulmak için kullanılır. Bir diğer internet katmanı protokolü olan RARP (Ters ARP), ARP'ın tersi işlemi yapar, yani hangi MAC adresinin hangi IP adresini kullandığını bulur. Bir TCP/IP ağında RARP'ın çalışacağı garanti değildir, zira RARP bir RARP sunucusuna ihtiyaç duyar. Yönlendirme katmanında tanımlı ICMP protokolü kontrol amaçlı bir protokoldür. Genel olarak sistemler arası kontrol mesajları ICMP protokolü üzerinden gönderilir.

Ağ Arayüz Katmanı OSI modelindeki Fiziksel Katmana karşılık gelmektedir. IP paketlerinin ihtiyacı olan fiziksel bağlantıları kurmak için gereken bağlantıyı kurmada rol oynamaktadır. Uygulama katmanında bulunan protokoller, FTP, HTTP, SMTP, DNS, TFTP. İletim katmanı için, TCP, UDP. İnternet katmanı için, ARP, RARP, ICMP(ping) Network Acess için, ETHERNET, Token Ring, FDDI…

802. 11 STANDARDININ KATMANLARLA İLİŞKİSİ VE BAĞLANTI ÖZELLİKLERİ Kablosuz Ağlarda Katmanların İncelenmesi IEEE 802. 11 standardı kablosuz istasyonlar ve kablolu network altyapısının bağlantısını geliştirmek için kullanılan önemli bir iletişim standardıdır. IEEE 802. 11 protokolü ve bağlantı teknolojisi aracılığıyla toplantı odaları, koridor, lobiler, kafetaryalar vb. mekanlarda ağ erişimi sağlanabilir. Altyapısı 1. konuda anlatılan OSI modeli baz alınarak kablosuz mimariyle çalışan sistemlerin tasarımı yapılabilmektedir. Sonraki slaytta gösterildiği gibi, kablosuz ağlar farklı yapılara sahip olabilirler. Bazılarında ortam bir Access point istasyonu tarafından yönetilir, bazılarında ise bilgisayarlar birbirlerine kablosuz bağlantıyla bağlanabilir. 802. 11 standartları her iki konfigürasyonu da dikkate alacak şekilde tasarlanmıştır.

Access Point Acess Point’li ve Ad-Hoc yapısındaki kablosuz ağlar (Marsic, 2010) Ağ ortamında Protokol genişlemesinin dinamik oluşumu

IEEE 802 özellikleri OSI modelinin iki alt katmanı üzerinde odaklanmıştır, çünkü OSI model fiziksel ve data katmanları birlikte çalışmaktadır. MAC, data göndermek ve erişim araçlarının nasıl düzenleneceğinin kurallarını ayarlar, fakat iletişimin detayları ve kabulü PHY’ye bırakılmıştır. 802 serisinin bireysel özellikleri ikinci numarasıyla düzenlenmiştir. Örneğin 802. 3, Ethernet’le ilgili çarpışma algılama (Collision Detection-CSMA/CD ) ile Carrier Sense Multipli Access network olarak isimlendirilmiştir ve 802. 5 Token Ring’dir. Diğer özellikler 802 protokol katmanının başka kısımlarını oluşturmaktadır. 802. 2 herhangi bir düşük katman LAN teknolojisinde kullanılabilecek LLC, ortak bir link katmanıdır. 802 ağları için yönetimsel özellikler 802. 1’de tanımlanmıştır. 802. 1’in çok sayıda hükümleri arasında, köprüleme(802. 1 d) ve sanal LAN’lar veya VLAN’lar (802. 1 d) bulunmaktadır. (Gast, 2002)

OSI modelinin temel tanımlamaları yapılırken, fiziksel katmanın üst katmanlardan gelen veriyi elektriksel formata çevirerek bit formatında iletmekte olduğu tanımlanmıştı. 802. 11 kablosuz protokol standardını belirttiği için verinin radyo sinyalleriyle gönderileceğini vurgulamaktadır. Ağ protokol yapısı şeklinde 802. 11, 802. 11 a, 802. 11 b olarak kablosuz ağ türleri sıralanmıştır. Burada sona gelen a, b gibi ifadeler kablosuz ağın teknolojik özelliğini belirtmektedir. Buna göre, fiziksel katmanda kullanılacak modülasyon teknikleri değişeceğinden frequency hopping spreadspectrum (FHSS), a direct-sequence spread-spectrum (DSSS) vb. kullanılmıştır. Diğerleri olarak belirtilen, 802. 11 g DSSS/OFDM, 802. 11 n MIMO/OFDM kullanmaktadır. 802. 11 kablosuz iletişim modelinde veriler karşıya MAC adreslerine göre teslim edilecekleri için fiziksel katman ile MAC katmanı organizeli çalışmaktadırlar.

TAŞIYICI FONKSİYONLARI ALGILAMA VE AĞ TAHSİS VEKTÖRÜ Taşıyıcı algılama, ortam müsaitse düzenlemek için kullanılmaktadır. 802. 11 yönetiminde bu süreç iki tip taşıyıcı algılama fonksiyonuna sahiptir: fiziksel taşıyıcı algılama ve sanal taşıyıcı algılama olmak üzeredir. Taşıyıcı algılama fonksiyonu ortamın meşgul olduğunu belirtirse, MAC raporcusu üst katmanlara bu durumu iletmektedir. Fiziksel taşıyıcı algılama fonksiyonları söz konusu fiziksel katman aracılığıyla ve ortama bağlı olarak modülasyon kullanarak geliştirilir. Dolayısıyla bu zordur. Sanal taşıyıcı algılama ağ tahsis vektörü üzerinden geliştirilmiştir. En sık olarak 802. 11 çerçeveleri, belli bir zaman için ayrılmış olarak kullanılabilir bir sürede taşır. NAV ortalama tahsis edilen zamanı göstermektedir.

CSMA/CA prensibine bağlı olarak ağda bulunan iki bilgisayarın kablosuz şekilde haberleşmesi görülmektedir. Request to send (RTS) : Gönderim isteği Clear to send (CTS): Gönderime uygun Network Allocation Vector (NAV): Ağ tahsis vektörü Short Inter-Frame Space (SIFS): Kısa dahili çerçeve mesafesi Distributed Inter-Frame Space (DIFS): Dağıtılmış dahili çerçeve mesafesi Ağda gönderici ve alıcı ilişkisi (Gast, 2002)

SIFS RTS ÇERÇEVE Gönderici SIFS CTS ACK Alıcı NAV(RTS) NAV DIFS NAV (CTS) CSMA/CA haberleşmesi Bu modda gönderen ve alıcı arasında veri iletimi öncesinde bir haberleşme gerçekleşir. Bu haberleşmeyi duyan diğer istasyonlar da uygun şekilde davranırlar. Gönderici RTS sinyalini gönderdikten sonra SIFS süreci devreye girer. Burada SIFS onay çerçevelerinde kullanılır. Sadece kendine gönderilmiş bir çerçeve alan uç SIFS süresi içinde onay gönderir. Dolayısıyla SIFS sürecinden sonra, alıcı talebi kabul ederse gönderime uygun sinyali olan CTS’yi gönderilir. CTS’den sonra gönderici SIFS süresi kadar bekleyip çerçeveyi gönderir. Göndericinin çerçeve gönderimi bittikten sonra SIFS süreci geçer ve alıcı bilgileri başarıyla almışsa ACK sinyalini gönderir. NAV’larla istasyonların bağlantılarının kesintiye uğramasının önüne geçilmiştir.

ÇERÇEVELER (FRAMES) ARASI BOŞLUKLAR Geleneksel Ethernet, iletim ortamında koordinasyonu sağlamada büyük bir rol oynar. 802. 11 dört farklı dahili çerçeve kullanmaktadır. Bunlardan SIFS, PIFS ve DIFS ortam elverişliliğini düzenlemek için kullanılmaktadır. EIFS’de kötü çerçeve durumları için kullanılan bir mekanizmadır. SIFS PIFS DIFS Alıcı ACK Erteleme Erişimi Çekişme Periyodu Çerçeve Aktarımı İkili üstel geri çekilme kullanarak slot seçimi Dahili çerçeve boşluklarının ilişkisi (Marsic, 2010)

SIFS (Kısa Dahili Çerçeve Aralığı- Short Inter. Frame Spacing) : SIFS, kontrol çerçeveler gibi yüksek öncelikli yayınlarda ya da tek bir iletişime ait yayılmış yayınlar için (Örneğin ACK çerçeve parçası) kullanılır. Bu değer PHY başına sabittir ve iletim istasyonu, alış modunda geri dönebilecek ve kodları çözülmüş paketlerin kapasitesinde olacak şekilde hesaplanacaktır. 802. 11 için FH PHY değeri 28 mikrosaniyedir. (Marsic, 2010) PIFS (PCF Dahili Çerçeve Boşluğu-PCF Inter. Frame Spacing): PIFS çekişme-boşluk işlemi sırasında PCF aracılığıyla kullanılmaktadır. Koordinatör istasyon yoklamaları düzenlemede PIFS kullanır ve yoklama istasyonu SIFS bekleme süresi ve çekişme tabanlı trafikte önceden ayrılan kadar beklemeden sonra iletebilir. (Marsic, 2010)

DIFS (DCF Dahili çerçeve Boşluğu- DFC Inter. Frame Spacing): DIFS erişim için asenkron çerçevelerin çekişmesine uygun minimum ve orta zamandır. DIFS’den daha uzun bir periyot hat boşsa istasyonlar acilen erişirler. Çakışmaları engellemede önemli bir boşluk türüdür. EIFS (Genişletilmiiş Dahili çerçeve Boşluğu- Extended Inter. Frame Spacing): EIFS diğer istasyon boşluklarından daha uzundur. EIFS bazı istasyonlardan bozulmuş ya da bilinmeyen bir çerçeve almış bir istasyon tarafından kullanılır.

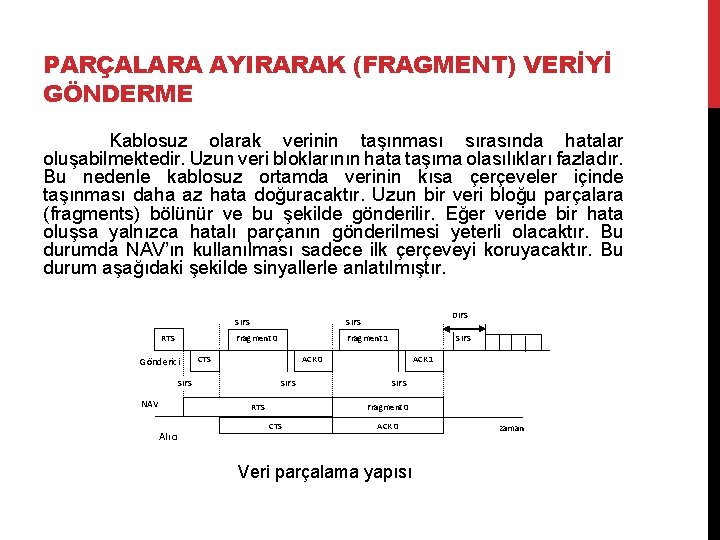

PARÇALARA AYIRARAK (FRAGMENT) VERİYİ GÖNDERME Kablosuz olarak verinin taşınması sırasında hatalar oluşabilmektedir. Uzun veri bloklarının hata taşıma olasılıkları fazladır. Bu nedenle kablosuz ortamda verinin kısa çerçeveler içinde taşınması daha az hata doğuracaktır. Uzun bir veri bloğu parçalara (fragments) bölünür ve bu şekilde gönderilir. Eğer veride bir hata oluşsa yalnızca hatalı parçanın gönderilmesi yeterli olacaktır. Bu durumda NAV’ın kullanılması sadece ilk çerçeveyi koruyacaktır. Bu durum aşağıdaki şekilde sinyallerle anlatılmıştır. RTS Gönderici SIFS Fragment 0 Fragment 1 CTS SIFS RTS Alıcı SIFS ACK 0 SIFS NAV DIFS SIFS ACK 1 SIFS Fragment 0 CTS ACK 0 Veri parçalama yapısı zaman

MAC ÇERÇEVE FORMATI MAC çerçeveleri kablosuz veri bağlantısındaki zorlukları karşılamak için en az dört adres çerçevesi, ve diğer önemli bitleri ile data katmanında önemli işlevleri üstlenmektedir. MAC elemanında oluşan çerçevenin yapısı aşağıdaki şekilde görüldüğü gibidir. Frame Control Duration /ID Adres 1 Adress 2 Adress 3 Seq ctl Adress 4 Frame Body FCS 802. 11 MAC çerçeve yapısı (Gast, 2002 ve Marsic, 2010)

MAC çerçeve yapısında, çerçeve kontrol’ un iki baytıyla başlamaktadır Çerçeve kontrol içinde Protocol (2 bit), Type=data (2 bit) , Sub type (4 bit), to DS (1 bit), from DS(1 bit), Retry(1 bit), Pwr Management(1 bit), More Data(1 bit), WEP(1 bit), Order(1 bit) gibi bitler vardır. Frame kontrol içindeki bitlerin toplamı 16 bit=2 Byte’dır Dolayısıyla MAC çerçeve yapısında da 2 Byte olarak alan tahsisi yapılmıştır. Protocol Version: 802. 11 MAC versiyonu çerçevede bulunan iki bitle gösterilmektedir. Type and subtype fields: Bu alan kullanılan çerçevenin türünü belirtmek için kullanılmaktadır. Karmaşanın önüne geçebilmek için bu alan tasarlanmıştır. To. DS and From DS bits: Dağıtım sistemlerine bir çerçevenin yöneltilip yöneltilmeyeceğini belirtir. More Fragments: Bu bit fonksiyonları, daha çok IP içindeki “daha fazla kısımlara (more fragments)” benzer. Yüksek seviyeli bir paket MAC aracılığıyla parçalandığında, ilk kısmı ve bazı izleyen sonlanmayan parçaları 1’e bu bit ayarlar.

Power Management: 802. 11 üzerinden çalışan ağ adaptörlerinde çoğunlukla yerleşik bir pille çalışan sistemler, bir dizüstü veya el bilgisayarı kullanır. Pille ilgili durumların kontrolleri bu alanla koordine edilmektedir. More Data Bit: Güç tasarruf modunda istasyonları yerleştirmek için, dağıtım sistemlerinden alınan erişim noktaları tampon olarak kullanılabilmektedir. Bir Access point’de en az bir çerçevenin olduğunu göstermek için bu bit ayarlanır ve bekleyen istasyon adreslenir. WEP bit: Kablosuz iletişimi kesmek sabit bir ağ üzerinde iletimi kesmekten daha kolaydır. 802. 11 kimlik verilerini korumak için Wired Eqivalent Privacy (WEP) şifreleme yordamını çalıştırmaktadır. Order Bit: Çerçeveler ve parçalar, gönderilen ve alınan MAC’ların her ikisinin aracılığıyla ek işlenmesine bağlı olarak sıralı işlenmektedir.

DİĞER MAC BİLEŞENLERİ Süreç/ ID (Duration/ID) Duration/ID alanı çerçeve kontrol alanını izlemektedir. Süreç yani işlem akış zamanlamaları üzerinde önemlidir. Adres (Address Fields) Bir 802. 11 çerçevesi 4 adres alanı içermektedir. Adres alanları numaralandırılmıştır, çünkü farklı alanlar çerçeve tipleri üzerinden farklı öneriler yapmaktadır. Bunlar varış(destination) adresi, kaynak (source), alıcının (receiver) adresi, verici(transmitter) adres olmak üzeredir. Sıra Kontrol Alanı (Sequence Control Field) Bu kontrol alanı 16 bit içermekle birlikte birleştirme ve çift çerçeveleri ayırmada kullanılmaktadır. Sıra kontrol alanı, 4 bit parça numara alanı, 12 bit sıra numara alanıdır. Çerçeve Kalıbı ( Frame Body) Data field olarak da anılan, çerçeve kalıbı (frame body) istasyondan istasyona üst katman yüklerini taşımaktadır. Çerçeve Kontrol Sırası (Frame Check Sequence) Ehernet’li 802. 11 çerçevesi bir çerçeve kontrol dizisi (FCS)’ye bağlıdır. FCS matematik operasyonları temel aldığından döngüsel atıklık denetiminden (CRC) yararlanmaktadır.

802. 11 STANDARDINDA HABERLEŞME İŞLEMİNİN GERÇEKLEŞTİRİLMESİ SIFS RTS ÇERÇEVE Gönderici SIFS CTS ACK Alıcı DIFS NAV(RTS) NAV(CTS) NAV Veri haberleşmesi

Önceki slaytta görülen RTS sinyalini göndermek için, Data katmanına bulunan MAC çerçevesine bağlı çerçeve kontrol sinyallerinden Type: 01, Sub type: 1011 olacak şekilde kurulur. CTS sinyali için: Type: 01, Sub type: 1100 ACK sinyali için: Type: 01, Sub type: 1101, şeklinde olacaktır. Bu durum aşağıdaki şekilde gösterilmiştir. 802. 11 MAC FRAME Frame Control Duration /ID Adres 1 Adress 2 Adress 3 Seq ctl Adress 4 Frame Body FCS FRAME CONTROL Protokol Type Sub Type To Ds From More Pwr More Retry Ds Frag Mngmt Data WEP Order 1 0 1 1 0 0 0 1 1 CTS 1 0 1 1 ACK MAC çerçevesi ve Çerçeve kontrol RTS

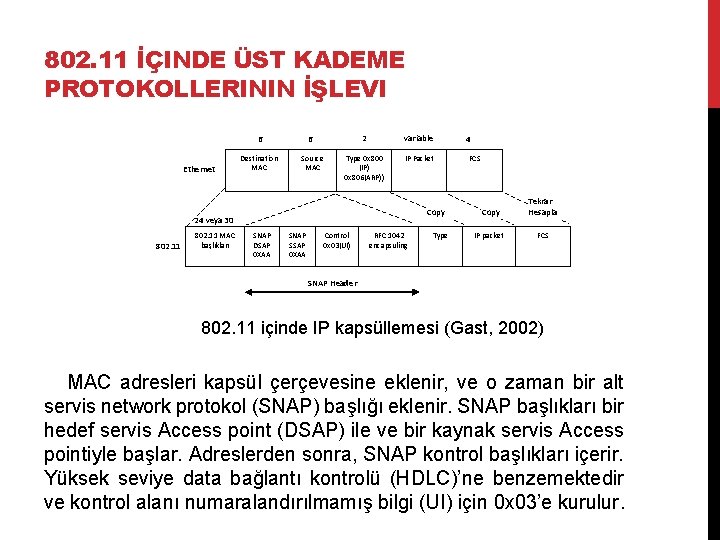

802. 11 İÇINDE ÜST KADEME PROTOKOLLERININ İŞLEVI 6 Ethernet Destination MAC 2 variable 4 Type 0 x 800 (IP) 0 x 806(ARP)) IP Packet FCS 6 Source MAC Copy 24 veya 30 802. 11 MAC başlıkları SNAP DSAP 0 XAA SNAP SSAP 0 XAA Control 0 x 03(UI) RFC 1042 encapsuling Type Copy Tekrar Hesapla IP packet FCS SNAP Header 802. 11 içinde IP kapsüllemesi (Gast, 2002) MAC adresleri kapsül çerçevesine eklenir, ve o zaman bir alt servis network protokol (SNAP) başlığı eklenir. SNAP başlıkları bir hedef servis Access point (DSAP) ile ve bir kaynak servis Access pointiyle başlar. Adreslerden sonra, SNAP kontrol başlıkları içerir. Yüksek seviye data bağlantı kontrolü (HDLC)’ne benzemektedir ve kontrol alanı numaralandırılmamış bilgi (UI) için 0 x 03’e kurulur.

Katmanlar arası veri akışı (Lim, Luo vd. , 2006) Yukarıdaki şekilde ulaştırma katmanından yola çıkan verinin kablosuz router’lardan geçerek hedefe ulaşması gösterilmektedir.

802. 11 e HİZMET BAKIŞ KALİTESİ ( QUALİTY OF SERVİCE OVERVİEW-Qo. S) Bu konuda network sistemlerinde kalite servislerinin önemi üzerinde durulacaktır. Görüntü ve Ses NETWORK Paketler Multimedya bilgisinin kavramsal olarak modellenmesi (Marsic, 2010) Şekilde network üzerinde multimedya bilgisinin iletimi kavramsal olarak modellenmiştir. Burada kamera ve mikrofon gibi fiziksel ortamlardan alınan veriler network ortamında iletilmektedirler. İletim aşamasında kayıp vermeden yüksek veri oranıyla hedefe verileri iletmektir. Bu durumda kapasite ve gecikme sınırlamalarından servis kalitesi kavramı doğmuştur. Servis kalitesi ile veriler optimum dengeyle iletilmeye çalışılmaktadır. İlk başta bilgilerin nitelikleri değerlendirilir daha sonra ise servisler devreye girerek belirlenmiş öncelik sırasına göre hedefe iletilmektedir.

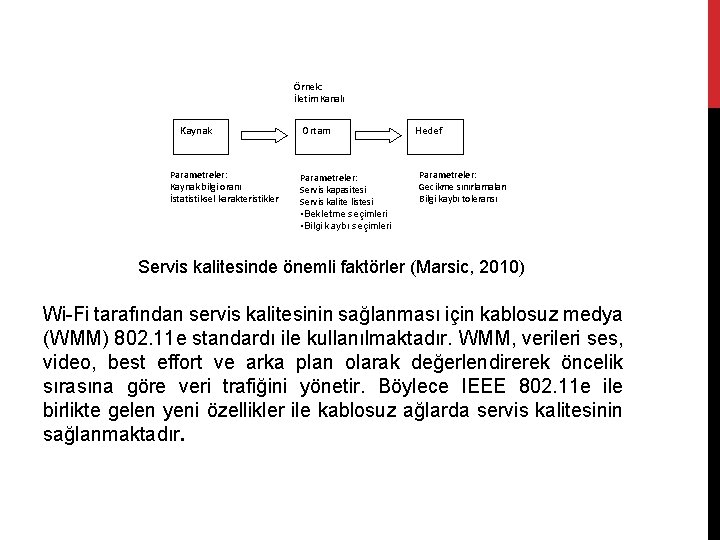

Örnek: İletim Kanalı Kaynak Parametreler: Kaynak bilgi oranı İstatistiksel karakteristikler Ortam Parametreler: Servis kapasitesi Servis kalite listesi • Bekletme seçimleri • Bilgi kaybı seçimleri Hedef Parametreler: Gecikme sınırlamaları Bilgi kaybı toleransı Servis kalitesinde önemli faktörler (Marsic, 2010) Wi-Fi tarafından servis kalitesinin sağlanması için kablosuz medya (WMM) 802. 11 e standardı ile kullanılmaktadır. WMM, verileri ses, video, best effort ve arka plan olarak değerlendirerek öncelik sırasına göre veri trafiğini yönetir. Böylece IEEE 802. 11 e ile birlikte gelen yeni özellikler ile kablosuz ağlarda servis kalitesinin sağlanmaktadır.

BÜYÜKLÜKLERİNE GÖRE KABLOSUZ AĞLAR Kablosuz ağlar kapsama alanlarına göre sınıflandırılabilmektedirler. Fakat Kablosuz ağ teknolojilerindeki gelişmeler ve kapsama alanını sınıflandırmadaki zorluklar nedeniyle sınırlandırma işlemini yapmayı zorlaştırmaktadır. Kablosuz iletişim ağları 4 sınıfa ayrılabilmektedir, bunlar: Kablosuz Geniş Alan Ağları (Wireless Wide Area Networks, WWAN), Kablosuz Metropol Alan Ağları (Wireless Metropolitan Area Networks, WMAN) Kablosuz Yerel Alan Ağları (Wireless Local Area Networks, WLAN) ve Kablosuz Kişisel Alan Ağları (Wireless Personal Area Networks, WPAN)

MAN <15 km Mobile. Fi -802. 20 1 Mb/s MAN <5 km Wi. MAX – 802. 16 a / e 70 Mb/s LAN <100 m Wi. Fi – 802. 11 a/b/g/n 1 -300 Mb/s PAN <10 m Bluetooth-802. 15. 1 1 Mb/s Zigbee – 802. 15. 4 250 kb/s Wi. Media-802. 15. 3 100 -500 mb/s Kablosuz ağların büyüklüklerine göre sınıflandırılması (Howlader ve Kiger, 2007)

KABLOSUZ LAN STANDARTLARI Kablosuz ağlar içinde önemli bir yere sahip olan LAN’lar genelde kafeterya, bina içi, iş yerleri vb. alanlarda 0 -100 m kapsama alanına bağlı olarak çalışmaktadırlar. İki yönlü olarak veri iletişim desteği sağlamaktadırlar. Fiziksel donanım olarak fiber optik veya bakır kablo yerine radyo frekansı veya kızılötesi ışınları kullanarak belirlenmiş alanda iletişim sağlamaktadırlar. WLAN sistemleri günümüzde hızlı bir şekilde gelişmekte ve yeni fonksiyonlar eklenmektedir. Kablosuz yerel ağlar, yaygın olarak Wi-Fi olarak adlandırılmaktadır (Wireless- Fidelity – Kablosuz Bağlılık), RLAN (Radio Local Area Network), WLAN(Wireless LAN) olarak adlandırılmaktadırlar. Kablosuz ağ sistemi

WLAN sistemlerinde farklı teknolojilerde göze çarpmaktadır. Bunların başında, az da olsa kızılötesi (Infrared, Irda) teknolojisi de kullanılmaktadır. Kızılötesi sistemler; görünür ışığın hemen altındaki kızılötesi ışınları kullanarak veri iletişimi gerçekleştiren teknolojiye sahiptir. WLAN alanında kullanılan kızılötesi sistemi ile çalışan cihazlar muhakkak birbirlerinin görmelidirler. Ayrıca iletişim mesafesi de yaklaşık 10 metre olduğundan oldukça kısadır. Bu tür sorunları nedeniyle kızılötesi sistemler yaygın olarak kullanılmamaktadır. Kablosuz WLAN çalışmalarında IEEE (Elektrik ve Elektronik Mühendisleri Enstitüsü-Institute of Electrical and Electronic Engineers) standart geliştirerek bu teknolojinin daha fonksiyonel olarak kullanılmasını sağlamıştır. İlk olarak IEEE 802 LAN/MAN standart komitesi 1997’de IEEE 802. 11 standardını yayımlamıştır. Bu standarda göre 2. 4 GHZ frekans bandında çalışmaktaydı. Aynı zamanda, FHSS(Frenquency Hopping Spread Spectrum) ve DSSS (Direct Sequence Spread) kullanmaktaydı ve 2 Mbps’e kadar data iletişimi gerçekleştirebilmekteydi (Agilent Technologies, 2005). 802. 11 standardındaki temel amaç mevcut kablolu LAN’ların kablosuz hale gelmesini sağlamak ve kablolu sistemlerle mobil sistemleri uyumlu olarak çalıştırmaktır. Zaman içerisinde IEEE tarafından yayımlanan standardın başarılı olması ile 802. 11 x ile yeni standartlar yayımlanmıştır.

802. 11 cihazları ISM bantlarını kullanmaktadır. İlk ISM bandı 900 MHz’di. Buna karşın ilk defa US’de kullanıldı. 2. 4 GHz ISM band 802. 11 b ve 802. 11 g aygıtlarında kullanıldı. US’de 11 kanal tanımlamasına karşın, Avrupa 13 kanal tanımladı. Her bir kanalın bant genişliği her bir bandın merkezleri arasından 5 MHz olarak dağılmış 22 MHz’lik dağılıma sahiptir. 2. 4 GHz bandda kanal tahsisi (Holt ve Huang, 2010) Kanal 1 2 3 4 5 6 7 8 9 10 11 12 13 Frekans Düşük Yüksek 2. 401 2. 423 2. 406 2. 428 2. 411 2. 433 2. 416 2. 438 2. 421 2. 433 2. 426 2. 448 2. 431 2. 453 2. 436 2. 458 2. 441 2. 463 2. 446 2. 468 2. 451 2. 473 2. 456 2. 478 2. 461 2. 483 2. 4 GHz bandda 802. 11 kanal tahsisi (Holt ve Huang, 2010)

ÇİZELGE 5. 2. 802. 11 x STANDARDININ SINIRLARI VE BAZI ÖZELLİKLERİ 802. 11 x standardının sınırları ve bazı özellikleri (1 Holt ve Huang, 2010, 2 CISCO Technical Presentation, 2007, 3 Agilent Technologies, 2005, 4 Redpine Signals, 2011)

DSSS (Direct Sequence Spread Spectrum) İletilen veriye, rastlantısal olarak belirlenmiş bir bit dizisi ile XOR(Özel-veya) işlemi uygulanır. DSSS tekniği 802. 11 b standardında kullanılan kodlama ve modülasyon yöntemidir. 802. 11 b standardında maksimum 11 Mbps veri oranında kodlama yapabilmektedir. FHSS (Frequency Hopping Spread Spectrum), frekans atlamalı dağılmış spektrum olarak Türkçeye çevrilebilmektedir. 802. 11 standardında FHSS ve DSSS teknikleri kullanılabilmektedir. Fakat, dezavantajlarından dolayı sonraki standartlarda tercih edilmemiştir. FHSS yayılmış kod modülasyonu için frekans kaydırmalı anahtar (FSK) kullanmaktadır. Aygıtlar kısa bir periyot için(bekleme süresi olarak bilinen) ortak bir frekans üzerinde iletmekte/almaktadırlar. Aygıtlar (iletim ve alımda) pseudo-random dizi içinde kanaldan kanala atlamaktadır. Farklı alıcı/iletici çiftleri aynı kanalda çarpışmaları en aza indirgemek için farklı bir pseudo -random dizi kullanmaktadır. . (Holt ve Huang, 2010)

OFDM (Orthogonal Frequency Division Multiplexing) Dikey frekans bölümleme çoğullama olarak ifade edilebilmektedir. Kanal sayısının fazla olduğu kablosuz ağ kurulumunda önemli bir tekniktir. Çünkü her bir kanal aslında bağımsız bir iletişim ortamıdır. OFDM’de 20 MHz’lik 8 tane çakışmayan kanal tanımlanmıştır. Kanalların her biri 52 alt taşıyıcıya bölünmüştür. Böylece belirli bir zamanda yapılabilecek bağımsız aktarım sayısı artırılmıştır. 54 Mpbs hıza ulaşmak için 64 QAM adlı mekanizma kullanılmaktadır. MIMO (Multiplie Input Multiplie Output) Kablosuz haberleşme sistemlerinde gönderici ve alıcıda çoklu antenler sayesinde yüksek data hızlarına ulaşılabilmektedir. MIMO sistemleri çoklu antenleri ve iletici/alıcıda RF dizisini gerektirmektedir. Vericide anten/RF dizilerinin sayısı (n. T) alıcıda (n. R) aynı sayıda olmasını gerektirmemektedir. MIMO teknolojisi OFDM sistemlerinin çoklu dar bantları içinde iletilen sinyalleriyle uyumludur. MIMO-OFDM, yüksek veri oranları arayışı için araştırmacılar için önemli bir ilgi alanıdır. (Holt ve Huang, 2010)

IEEE 802. 11 b STANDARDI 802. 11 b, 802. 11 a ile aynı tarihte çıkmıştır. DSSS modülasyon tekniğini kullanmaktadır. 2. 4 Ghz bandında 2400 -2483. 5 Mhz aralığında 11 Mbps’a kadar veri iletişim hızlarına sahip olabilmektedir. Dizüstü ve masaüstü bilgisayarlar da yaygın bir şekilde kullanılmıştır. Ancak zaman içerisinde diğer standartların üstün özellikleri kullanım oranlarını düşürmüştür. 802. 11 b standardının en büyük problemlerinden biriside enterferasyon olasılığıdır. Bu durum veri iletişim hızını düşürmekte yâda kopmalara neden olabilmektedir.

IEEE 802. 11 a STANDARDI OFDM modülasyon tekniği kullanarak 5 GHz frekans bandında 54 Mbps veri iletişim hızına sahiptir. Bu teknoloji 802. 11 b’ye göre daha üstün bir standarttır. 802. 11 b’de 11 Mbps olan veri iletişim hızı 802. 11 a’da 54 Mbps’e çıkmıştır. Hızın artması ise videolarda kesintisiz görüntü elde etmede önemli olduğundan 802. 11 a standardında daha etkili sonuçlar elde edilebilmiştir. Radyo frekansları vericiden alıcıya doğru giderken OFDM tekniği sinyal iletiminde daha verimli sonuçlar doğurmaktadır. Çünkü OFDM sinyal yansımalarından daha az etkilenmektedir. 802. 11 b’ye göre kapasitesi daha yüksektir. 5 Ghz bandında enterferans yapmayan 12 kanal WLAN sistemleri için ayrılmıştır. 2, 4 Ghz bandında ise sadece 3 kanal bulunmaktadır. 802. 11 a’da veri iletişim hızı 54 Mbps olduğu için 802. 11 b’ye göre 5 kat daha hızlıdır. 802. 11 b, Orthogonal Frequency Division Multiplexing (OFDM) modülasyon tekniğini kullanmakta ve 5 Ghz frekans bandında çalışmaktadır. Bu durum enterferans riskini 802. 11 b’ye göre düşürmektedir.

IEEE 802. 11 g STANDARDI 802. 11 b gibi 2. 4 GHz bandında çalışmaktadır. Bu standart toplam 54 Mbps bant genişliği sunar. OFDM modülasyonunu kullandığından yüksek hızda çalışmaktadır. Bu modülasyon 802. 11 a standardında da kullanılmaktadır. 802. 11 g'nin dezavantajları 802. 11 b benzerleri ile aynı olup üste binmeyen sadece üç kanal kullanılması ayrıca yüksek frekans yayılımı yapan mikrodalga fırın gibi sistemlerden etkilenmesidir.

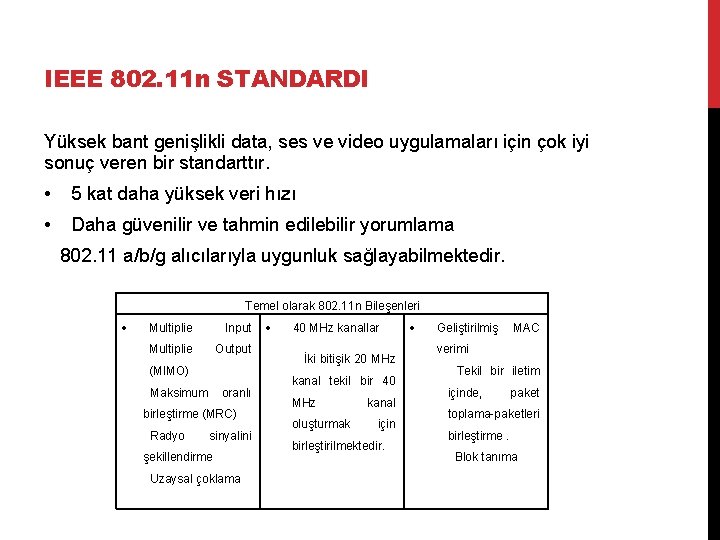

IEEE 802. 11 n STANDARDI Yüksek bant genişlikli data, ses ve video uygulamaları için çok iyi sonuç veren bir standarttır. • 5 kat daha yüksek veri hızı • Daha güvenilir ve tahmin edilebilir yorumlama 802. 11 a/b/g alıcılarıyla uygunluk sağlayabilmektedir. Temel olarak 802. 11 n Bileşenleri Input Multiplie Output (MIMO) Maksimum oranlı birleştirme (MRC) Radyo sinyalini şekillendirme Uzaysal çoklama 40 MHz kanallar İki bitişik 20 MHz kanal tekil bir 40 MHz oluşturmak kanal için birleştirilmektedir. Geliştirilmiş MAC verimi Tekil bir iletim içinde, paket toplama- paketleri birleştirme. Blok tanıma

Yukarıda SISO ve MIMO türü haberleşme modülasyon türleri farklılığı ortaya koyulmuştur. SISO’ta tekil gelen tekil çıkar sistemiyle çalışmaktadır. MIMO’da gelen sinyallerinin hepsinin de işleme tabi tutulacağı temsili olarak gösterilmiştir. (CISCO Technical Presentation, 2007)

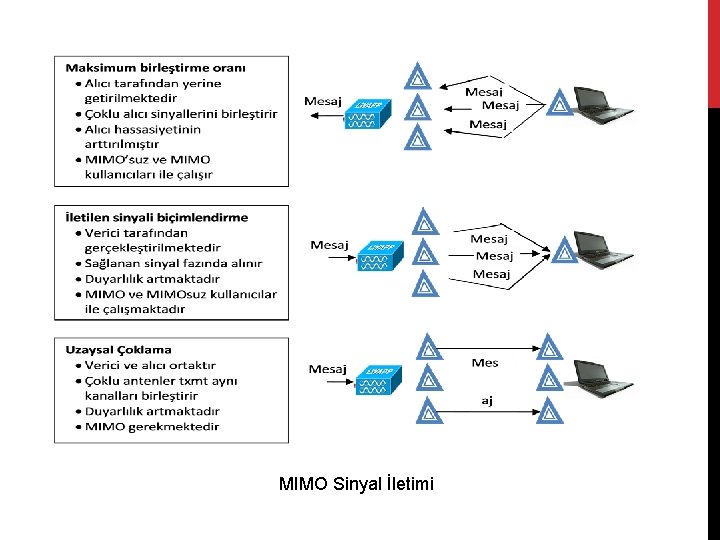

MIMO Sinyal İletimi

MIMO TÜM İSTEMCİLER İÇİN PHY DATA ORANLARI Maksimum Oranda Birleştirme (MRC) Işın Birleştirme Uzaysal Çoklama MIMO Seçenekleriyle iletim hız değişimi (Cisco Technical Presentation, 2007)

40 MHZ KANALLAR VE PAKET TOPLAMA 40 -MHz Kanallar: 802. 11 n 20 MHz ve 40 MHz genişlikte kanalları desteklemektedir. Geniş kanallar, AP başına daha fazla BW anlamına gelmektedir Bu durum yolun tek şeritten iki şeride çıkmasına da benzetilebilir. 20 MHz 40 MHz 20 MHz 802. 11 n Üst başlığı Data Ünitesi Paket birleşimi olmadan 802. 11 n Üst başlığı Data Ünitesi Paket birleşimli 802. 11 n’de paket birleştirme Paket

802. 11 n’de 20/40 MHz operasyon (Marsic, 2010) 802. 11 n standardında iki bitişik 20 MHz kanal tekil bir 40 MHz kanal oluşturmak için birleştirilmektedir. Yukarıdaki şekilde bu yapı anlatılmaktadır. Görüldüğü gibi frekans 20 MHz’de ise üst kısım devrede, 40 MHz’ye geçildiğinde ise iki frekans bölgesi birleştirilerek 40 MHz bandına geçilecektir.

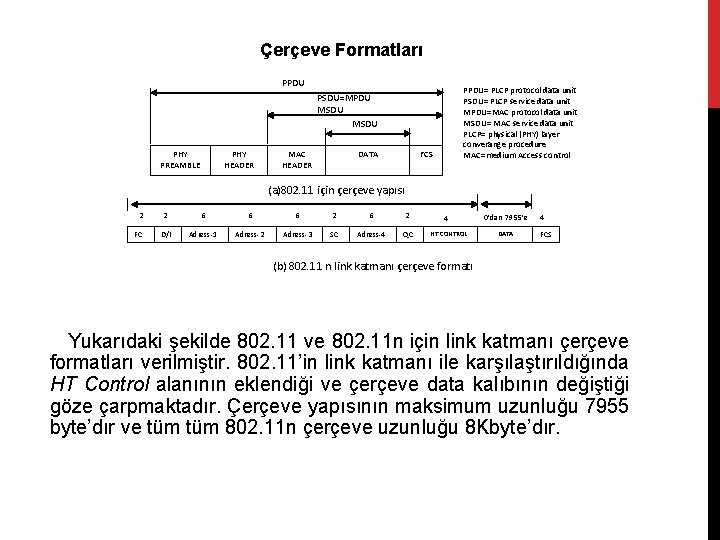

Çerçeve Formatları PPDU= PLCP protocol data unit PSDU= PLCP service data unit MPDU=MAC protocol data unit MSDU= MAC service data unit PLCP= physical (PHY) layer converange procedure MAC=medium Access control PSDU=MPDU MSDU PHY PREAMBLE PHY HEADER MAC HEADER DATA FCS (a)802. 11 için çerçeve yapısı 2 2 6 6 6 2 FC D/I Adress-1 Adress-2 Adress-3 SC Adress-4 QC 4 HT CONTROL 0’dan 7955’e DATA 4 FCS (b) 802. 11 n link katmanı çerçeve formatı Yukarıdaki şekilde 802. 11 ve 802. 11 n için link katmanı çerçeve formatları verilmiştir. 802. 11’in link katmanı ile karşılaştırıldığında HT Control alanının eklendiği ve çerçeve data kalıbının değiştiği göze çarpmaktadır. Çerçeve yapısının maksimum uzunluğu 7955 byte’dır ve tüm 802. 11 n çerçeve uzunluğu 8 Kbyte’dır.

Çerçeve Yapıları Çerçeve yapıları karşılaştırıldığında 802. 11 n’de yaklaşık 64 k. Byte’a çıkan veri miktarı dikkati çekmektedir. Bu faktör kendisini saniyede iletilen veri miktarının yüksekliği ile göstermektedir.

MAC SERVİS DATA ÜNITESİ (MAC SERVICE DATA UNITS(MSDUS)) KÜMESİ MSDU kümesinin çerçeve formatları aslında çoğu mobil Access point’de kullanılmaktadır ve çoğu mobil alıcı protokol yığınları doğal çerçeve formatı olarak Ethernet kullanmaktadır. MSDU, 802. 11 n çerçevesi içinde paketler ve tekil bir hedefe ulaştırmak için Ethernet çerçevesinde toplar. Bu çok verimlidir çünkü Ethernet başlıkları 802. 11 başlığından çok daha kısadır. Bu nedenle MSDU MPDU’dan daha verimlidir. MSDU kümesi AMSDU ‘ya bağlanmış birkaç MSDUs’ya izin vermektedir. (Marsic, 2010) Kaynak mobil bir aygıt olduğunda, toplanmış çerçeve Access pointe gönderilir, burada Ethernet çerçeveleri bileşenleri onların nihai hedeflerine sevk edilmektedir.

MAC PROTOKOL DATA ÜNİTELERİ (MAC PROTOKOL DATA UNITS(MPDUS)) MPDU kümesi de tekil bir alıcıya iletmek için Ethernet çerçeveleri ekler, fakat 802. 11 n çerçeveleri içinde verileri dönüştürür. Normalde bu MSDU kümesinden daha az verimlidir, ama yüksek veri oranlarıyla daha verimli olabilmektedir, çünkü tasarlanan mekanizma blok onay çağırma özelliğine sahiptir.

A-MSDU = Ethernet çerçevesi kümesi (=PSDU 8 KB’a kadar) Busy DIFS PHY preamble PHY header 802. 11 n MAC header Subframe 1 …. . Subframe N FCS SIFS ACK Ethernet header MSDU subframe=Ethernet çerçevesi Data Padding • MSDU kümesi A-MPDU = 802. 11 n çerçeve kümesi (=PSDU 64 KB’a kadar) Busy DIFS PHY preamble PHY header Subframe 1 RIFS …. . RIFS MPDU Delimiter 802. 11 n MAC header Data SIFS Block ACK MPDU A-MPDU subframe Subframe N FCS Padding • MPDU kümesi tekil bir PPDU(PHY layer protocol data unit) içine birkaç MPDUs kümesi dahile edebilir. MPDU çerçeve kümesi şeklinden de görüldüğü gibi A-MPDU, MPDU sınırlayıcıların (delimiters) sayısı kadardır. Bunun haricinde bir A-MPDU içinde A-MPDU alt çerçevesinde son sırada bulunan padding byte, alıcının tarifini yapmayı kolaylaştıcı 4 byte uzunluğuna sahip olarak eklenmektedir.

Haberleşmeye başlama, data iletimi ve 802. 11 n blok onayın iptali Del. BA İsteği Ack Bloğu Teardown ACK (Marsic, 2010)

802. 11 KABLOSUZ AĞLARINDA GÜVENLİK PROTOKOLÜ 802. 11 standardına sahip kablosuz ağların kullanımları giderek yaygınlaşmaktadır. Bununla birlikte bu ağları kullanan sistemlerde zaman içerisinde güvenlik problemleri ortaya çıkmaya başlamıştır. Bunun için güvenlik konusunda farklı şifreleme algoritmaları geliştirilmiş olup çeşitli kablosuz ağ uygulamalarında kullanılmaya başlanmıştır. Kablosuz ağ kullanan sistemlerde güvenlik önlemleri konusunda, IEEE, 802. 11 i standardı geliştirilmiş. Bu standart çerçevesinde çeşitli şifreleme algoritmaları geliştirilmiş, yetersiz algoritmaların yerini daha kuvvetli algoritmalar almıştır. Böylece kablosuz ağlarda güvenli bir ortam sağlamaya çalışılmaktadır. Bu güvenlik politikaları, WEP, WPA 2, 802. 1 X kimlik doğrulaması olmak üzeredir. Kablosuz güvenlik protokolleri Data Link katmanında bulunmaktadır.

TCP/IP IPX IP/ARP Encapsulation (RFC 1024) Apple/Talk Üst Katman IEEE 802. 11 H Bridge Tunneling Data Link Katmanı IEEE 802. 2 Lojik Bağlantı Kontrolü IEEE 802. 1 Bridging IEEE 802. 11 Media Access Sub-Layer WEP FHSS 802. 11 2 M bps DSSS 802. 11 2 M bps WPA HR/DSSS 802. 11 b HR/DSSS 802. 11 g 2. 4 GHz ISM Band WPA 2 OFDM 802. 11 g 54 Mbps MIMO 802. 11 n 300 Mbps OFDM 802. 11 a 54 Mbps 5 GHz ISM Fiziksel Katman Güvenlik protokollerinin OSI modelindeki yeri (Lashkari, Danesh, vd. , 2009)

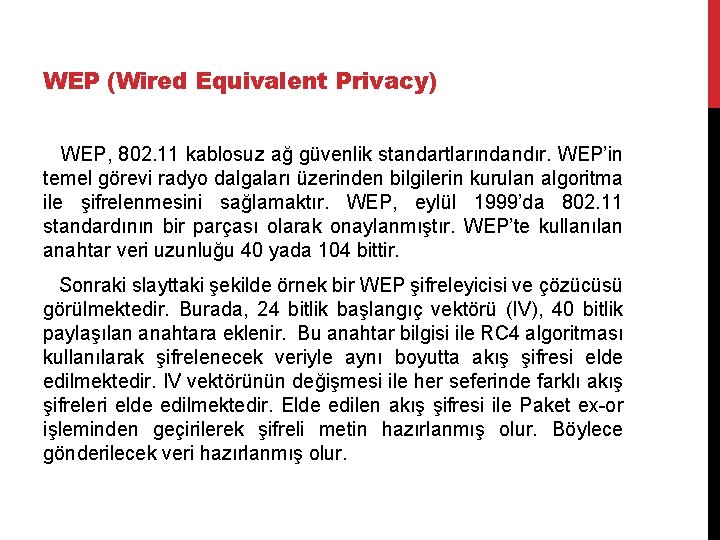

WEP (Wired Equivalent Privacy) WEP, 802. 11 kablosuz ağ güvenlik standartlarındandır. WEP’in temel görevi radyo dalgaları üzerinden bilgilerin kurulan algoritma ile şifrelenmesini sağlamaktır. WEP, eylül 1999’da 802. 11 standardının bir parçası olarak onaylanmıştır. WEP’te kullanılan anahtar veri uzunluğu 40 yada 104 bittir. Sonraki slayttaki şekilde örnek bir WEP şifreleyicisi ve çözücüsü görülmektedir. Burada, 24 bitlik başlangıç vektörü (IV), 40 bitlik paylaşılan anahtara eklenir. Bu anahtar bilgisi ile RC 4 algoritması kullanılarak şifrelenecek veriyle aynı boyutta akış şifresi elde edilmektedir. IV vektörünün değişmesi ile her seferinde farklı akış şifreleri elde edilmektedir. Elde edilen akış şifresi ile Paket ex-or işleminden geçirilerek şifreli metin hazırlanmış olur. Böylece gönderilecek veri hazırlanmış olur.

Radyo vericisi IV Jenerasyon Algoritma Paylaşılan anahtar Sıralan mış IV ve Key AP 24 bitlik IV Paket Başına Anahtar RC 4 Algorit ması Paket Başına Anahtar Sıralan mış IV ve Key Paylaşılan anahtar Yük Anahtar akışı CRC Algoritma Üreteci Şifreli CRC Yük Düz giriş Düz çıkış + Paket Yüklü bitler anahtar akışıyla XOR işlemine tabi tutulur CRC Yük + Paket WPA ile text’in şifrelenmesi(Scarfone, Dicoi, 2008) WEP’te kullanılan RC 4 şifreleme algoritmasındaki zayıflıklar, anahtar yönetim mekanizmasının olmaması ve 24 -bit initialization Vector(IV) kullanımının tekrarlanan şifreleme dizilerinde kullanılması yeterince gizlilik sağlayamamaktadır. Bu ve benzeri açıklardan dolayı WEP artık önerilmemektedir. Çünkü WEP güvenliğini kırmak göreli olarak daha kolaydır. (www. microsoft. com)

Wi-Fi Korumalı Erişim (WPA) WEP standartlarından RC 4 algoritmasında bulunan güvenlik açıklarını kapatmak için Wi-Fi Alliance WPA’yı oluşturmuştur. WPA bilgiyi şifreler ve ayrıca ağ güvenliği anahtarının değiştirilip değiştirilmediğini de denetler. Ayrıca WPA, yalnızca yetkili kişilerin ağa erişebilmesini sağlamaya yardımcı olmak için kullanıcıların kimliğini de doğrular. WPA, TKIP (Temporal Key Integrity Protocol- Tekli şifrelemede Geçici Anahtar Bütünlüğü Protokolü) ‘i desteklemektedir. TKIP, kablosuz aygıtların şifreleme işlemlerini daha güçlü bir şekilde gerçekleştirmektedir. TKIP şifreleme anahtarları belirlendikten sonra, güvenlik yapılandırmasının doğrulanması, şifreleme anahtarının eşzamanlı olarak değiştirilmesi özellikleri ile WEP’e göre üstünlük sağlamaktadır. WPA’da Anahtar uzunluğu olarak 128 bit kullanılır. WPA’ da daha güçlü olan MIC(Message Integraty Code) mekanizması ile sağlanır. WPA’da anahtar yönetimi için 802. 1 x kullanılır. Kimlik doğrulama için WPA, 802. 1 x EAP ile güçlü bir yöntem kullanılmıştır.

TKIP’de veri şifreleme (Mertkan ve Buluş, 2009) WEP IV: Wired Equivalent Privacy Inıtialization Vector, MIC– Message Integrity Check

TKIP’in temel özellikleri: • TKIP’te her çerçeve için bir RC 4 anahtarı üretmektedir. Her bir anahtarın üretildiği sürece, anahtar karıştırma denmektedir, • Çerçevelerin sıra sayaçları vardır, • TKIP, Michael denilen hashing algoritması kullanmaktadır, • Çerçevelerin çalınmasına karşı güvenlik için geliştirilmiş önlemlerde içermektedir, • TKIP’te anahtarlar güçlüdür ve IV 48 bite çıkarılmıştır, • IV(Initialization Vector) hem paketlere sıra numarası vermek, hem de her paket için tek kullanımlık anahtar üretmede de kullanılmaktadır, • Anahtar uzunluğu 128 bite çıkarılmıştır • Bir MIC anahtarı michael’le, yapısal içeriğini korumaktadır. Kurulmuş olan bu sistemle, MIC anahtarı ile AP’den istemci arasındaki MIC anahtarından farklıdır. Verici adresi, TKIP’e bir giriş rolü oynar. Verici adresi çerçeveden sağlanmaktadır. Giriş sinyalleri ile devrede işlenir ve WEP bloğundan geçirilerek güçlü bir şifreleme sağlanır. (Mertkan ve Buluş, 2009) İki tür WPA kimlik doğrulaması vardır: WPA ve WPA 2. WPA tüm kablosuz ağ bağdaştırıcıları ile çalışmak üzere tasarlanmıştır, ancak eski yönlendiriciler veya erişim noktalarıyla çalışmayabilir.

802. 1 x 802. 1 X kimlik doğrulaması 802. 11 kablosuz ağlarının ve kablolu Ethernet ağlarının güvenliğini artırmaya yardımcı olabilir. 802. 1 X kullanıcıları doğrulamak ve ağ erişimi sağlamak için bir kimlik doğrulama sunucusu kullanır. 802. 1 X, kablosuz ağlarda, Kabloluya Eşdeğer Gizlilik (WEP) veya Wi-Fi Korumalı Erişim (WPA) anahtarlarıyla birlikte çalışabilir. Bu kimlik doğrulama türü genellikle çalışma alanı ağına bağlanırken kullanılır

WPA-2 Şifrelemesi (IEEE 802. 11 i) IEEE 802 i güvenlik standardı, WEP’in zayıf noktalarına önlem olarak ortadan kaldırmaya yöneliktir. AES (Advanced Encryption Standard) şifreleme algoritmasının Counter Mode with Cipher Block Chaining Message Authentication Code Protocol (CCMP) modunda şifreleme ve kimlik doğrulama/yetkilendirme için 802. 1 x’in kullanımını önermektedir. AES şifreleme algoritması RC 4 algoritmasıyla kıyaslandığından çok daha güvenlidir. WPA 2, WPA'ya göre daha güvenlidir, ancak bazı eski ağ bağdaştırıcılarıyla çalışmaz. Bu, WPA-Kuruluş veya WPA 2 Kuruluş olarak adlandırılır. Ayrıca, her kullanıcıya aynı parolanın verildiği önceden paylaştırılan anahtar (PSK) modunda da kullanılabilir. Bu, WPA-Kişisel veya WPA 2 -Kişisel olarak adlandırılır

DIĞER KABLOSUZ AĞLAR 1. Zigbee IEEE 802. 15. 4 standardına bağlı olarak çalışan bir Kablosuz algılayıcı ağı (Wireless Sensor Network, WSN) teknolojisi’dir. Zigbee bu standart tarafından belirlenmiş olan özellikleri taşımaktadır. PAN’lar için geçtiğimiz yıllara kadar iki temel standart bulunmaktaydı. Bunlar: Bluetooth ve Wi. Fi olmak üzereydi. Endüstride de temel olarak kablosuz iletişim sırasında daha az karmaşıklık ve birçok durumda pil ömrünün neden olduğu sorunlara çözüm getirmesi özellikleri ile öne çıkmaktadır. (Lee, Su, vd. , 2007) Zaman içerisinde IEEE 802. 15. 4 -2003 temel alınarak ve daha sonra Zig. Bee Alliance’ın aralık 2004’te devreye girmesiyle PAN ağlar içerisine girmiştir.

Zigbee Karakteristik değerleri (Qu, Wang vd. , 2010) Karakteristik Zig. Bee IEEE tipi 802. 15. 4 İşlem Frekansı Data Oranı Nominal TX gücü Nominal aralık Hücre düğümleri’nin 868 MHz, 902 - 928 MHz, 2. 4 GHz- ISM 20 -250 kb/s -25 -0 d. Bm 10 -75 m 65000 maksimum sayısı Zig. Bee, PAN’da ki radyo iletişimi ile ara bağlantısı sağlanan cihazları ve temel alınan protokolü tanımlamaktadır. Zig. Bee CSMA/CA ortam erişimi mekanizmasını kullanmaktadır. (Callaway, Gorday vd. , 2002) Çalışma menzili, 10 ile 75 metre arasında değişmektedir. (Qu, Wang vd. , 2010) Zig. Bee teknolojisi temel olarak dört temel topolojiyi kullanır: Peer-to to-Peer (P 2 P), Star, Mesh ve Cluster Tree olmak üzeredir. Bunlar aşağıdaki şekilde de görülebilmektedir.

Zigbee teknolojisinde kullanılan ağ türleri Zig. Bee teknolojisi geniş çaplı ağların daha düşük maliyetle kurulmasını sağlayabildiği gibi kontrol ağları uygulamalarında da kullanılabilmektedir. Zigbee teknolojisi mesh ağı teknolojisini de desteklemektedir. İlk zamanlar askeri amaçla kullanılan kablosuz algılayıcılar; zamanla maliyetlerinin düşmesi ile birlikte çok yaygın olarak kullanılmaya başlamıştır. Algılayıcı ağlar temel olarak nem sıcaklık basınç, ışık ve hareketlilik gibi durumsal değişiklikleri takip etmek için değişik yapılara sahip olabilmektedir. Savunma sanayinde uçaklarda mevcut donanım bilgisine ulaşmak, düşman askerlerini izlemek, çevresel değişiklikleri izlemek gibi yerlerde kullanılabilmektedir. Bunlara ek olarak, bina içinde kablosuz haberleşmeyi gerçekleştirmek için kullanılabilir bir teknolojidir.

BLUETOOTH Bluetooth, kablo bağlantısı ile veri iletişimini ortadan kaldıran kısa mesafe Radyo Frekansı (RF) teknolojisinin adıdır. (Lee, Su, vd. , 2007) Kablosuz kişisel alan ağları (WPAN) içinde çalışmakta olup IEEE tarafından belirlenmiş olan 802. 15. 1 standardını kullanmaktadırlar. Bluetooth sisteminin çalışması kumandalarda kullanılan sistem infra -red (IRDA- kızıl ötesi olarak da bilinmektedir) teknolojisine dayanmaktadır. Bluetooth teknolojisi sayesinde Mouse, klavye, printer gibi cihazlar kablosuz şekilde bilgi transferini gerçekleştirebilmektedirler. 2. 4 gigahertz (GHz)’den 2. 485 GHz’e kadar giden aralıkta lisanssız olarak kullanılmaktadır. Bluetooth, modülasyon olarak FHSS(frequency hopping spread spectrum)’yi kullanmaktadır. FHSS ile interferens ve iletim hataları azalmakta ve iletim güvenliği artmaktadır. FHSS teknolojisiyle, Bluetooth cihazları arasında iletişim data/ses linklerinde saniyede 1600 kez ve sayfa taramalarında saniyede 3200 kez değişen frekans aracılığıyla, 79 farklı radyo kanalı kullanmaktadır( Scarfone ve Padgette, 2008).

Bluetooth aygıt sınıflarına göre güç gereksinimleri Tip Güç Seviyesi Kapsama Alan Sınırları Sınıf 1 Yüksek 100 m. W (20 d. Bm) 91 metreye kadar Sınıf 2 Orta 2. 5 m. W (4 d. Bm) 9 metreye kadar Sınıf 3 Düşük 1 m. W (0 d. Bm) 1 metreye kadar Bluetooth versiyon 1. 1 ve 1. 2’de 1 megabite kadar aktarım hızı belirtilmekte iletilen veri (throughput) saniyede yaklaşık 720 kilobit’e ulaşmaktadır. Bluetooth versiyon 2. 0 + Enhanced Data Rate (EDR) ve 2. 1 + EDR veri oranı 3 Mbps belirlenmiş olup iletilen veri yaklaşık (throughput) 2. 1 Mbps ‘dir. Bluetooth karakteristikleri (Qu, Wang vd. , 2010) Karakteristik Bluetooth IEEE tipi İşlem Frekansı 802. 15. 1 2. 4 GHz ISM Data Oranı Nominal TX gücü Nominal aralık Hücre düğümleri’nin maksimum sayısı 1 Mb/s 1. 10 d. Bm 10 -100 m 8

Bluetooth iki bağlantı topolojisine sahiptir: • • Piconet Scatternet Piconet Bluetooth ağları sekiz cihaza kadar birlikte “master- slave” durumunda bir ağ oluşturabilirler ki buna “pikonet” (piconet) denilmektedir. Birbirlerinin kapsama alanı içerisinde bulunan Bluetooth birimleri noktadan noktaya ya da noktadan çok noktaya bağlantı kurabilirler. İki veya daha fazla bluetooh birimi birbiriyle bağlantı kurduğunda bunlar bir şebeke oluştururlar ve Bluetooth standartlarında bu şebekeye ‘piconet’ adı verilir. Pikonetler yedi aktif slave durumunda ve 255 aktif olmayan cihaza bağlanabilmektedir. (Scarfone ve Padgette, 2008) Piconet, master - slave ilişkisiyle kablosuz ağ zincirini belirlenmiş olan kurallar dahilinde oluşturabilmektedir. Bir piconet, bir veya daha fazla bağlı olan Bluetooth ile WPAN ağı oluşturmaktadırlar (Lee, Su, vd. , 2007). Piconet bağlantısı sonraki slaytta verilmiştir. Bluetooth teknolojisini kullanan cihazlar, ad-hoc biçimiyle bağlantı kurmaktadırlar. Bir frekans atlamalı kanal, master olarak her bir piconetin adresi üzerinden tanımlıdır.

Piconet Bağlantı Sistemi Scatternet Birden fazla Piconet’in birbirine bağlanmasıyla oluşan şebeke yapısına Scatternet adı verilir. Scatternet yapısı kullanılarak ağ içerisindeki birim sayısı attırılabilir ve daha geniş bir kapsama alanı elde edilebilir.

Scatternet Bağlantı Sistemi

UWB teknolojisi kapalı ortamlarda, kısa mesafeli yüksek hızlı iletişimle dikkatleri çekmektedir. UWB’nin en dikkat çekici özelliklerinden birisi de bant genişliğinin, ev ağı içinde ses ve video sunumlarında 110 Mbps(480 Mbps’e kadar)’in üzerinde olmasıdır (Lee, Su, vd. , 2007). Birleşik devletler ve Federal iletişim komisyonu (FCC) 2002’de UWB için frekans tahsisi yapmış, Elektronik iletişimleri komitesi (ECC TG 3) Avrupa’da UWB için bir yönetmelik düzenleme çalışmasını yürütmüştür. UWB teknoloji 7, 5 GHz gibi aşırı bant genişliğini, kısa mesafede düşük güç ile kullanır. IEEE 802. 15. 3 a grubu UWB teknolojinin standardını oluşturmaktadır.

UWB karakteristikleri (Lee, Su, vd. , 2007) Uzaysal kanal kapasitesi bakımından (birim kare başına birim saniyedeki bit sayısı, bit/s/m 2) IEEE 802. 11. ve Bluetooth gibi diğer kısa mesafe kablosuz teknolojilerinden daha üstün performans göstermektedir. Araştırmacılar tarafından sunulan iki çeşit UWB tekniği mevcuttur. Birincisi Doğrudan Dizili Ultra Genişbant (DS-UWB) diğeri ise Çoklu Bantlı Dik Frekans Bölmeli Çoklama (OFDM) tekniğidir. DS-UWB tek taşıyıcılı bir teknik olmasına karşın OFDM çoklu taşıyıcılı bir tekniktir.

WIMAX Wi. MAX (Worldwide Interoperability Microwave Access) dünya genelinde sistemlerin birbiriyle uyumlu halde çalışıp mikrodalga erişim sağlaması amacıyla geliştirilen teknolojidir. Wi. MAX, 802. 16 x ve ETSI Hiper. MAN standartlarına dayanan geniş bandda kablosuz ağlara erişmek için kullanılan teknolojidir. Sabit geniş band teknolojisinin kurulumunun zor olduğu yerlerde, yâda şehirlerde hizmet veren şirketlerin kendi bölgesel şebekeleri arasında hızlı ve güvenilir haberleşme altyapısı oluşturmasını sağlar. Bir başka deyişle Wi. MAX, Metropol Ağ temeli üzerine kurulmuş teknolojidir. IEEE 802. 16 standardı ve uygulanan teknoloji Wi. MAX ile yüksek veri iletim hızlarında büyük kapsama alanlarında çok sayıda kullanıcıya hizmet verilmesi hedeflenmektedir.

IEEE 802. 16 standardı sayesinde ve WIMAX ile yüksek veri iletimi ile kablosuz ağlara geniş bir alanda çok sayıda kişiye hizmet vermek amacı ön plana çıkmaktadır. Buna paralel DSL yada Wi-Fi teknolojilerinin ulaşamadığı yerlerde kablosuz haberleşmenin sağlanması hedeflenmektedir. Amaçlardan biriside, Wi. MAX ağlarla hücresel ağlarla kablosuz ağların (Wi-Fi) birlikte çalışmasını da sağlamaktır IEEE 802. 16 Standartları (Mohammed, Zaki vd. , 2010) IEEE 802. 16 - 802. 16 e-2005 2004 802. 16 a 2001 Tamamlanış Aralık 2001 Ocak 2003 Haziran 2004 Aralık 2005 Spektrum 10 – 66 GHz 2 – 11 GHz 2 – 11 GHz 2 -6 GHz NLOS 134 75 Mbps 75 Mbps 5 Mbps (28 MHz (20 MHz (5 MHz Kanallama) Kanallama) QPSK, BPSK, 256 Ölçülendirilebili 16 -QAM, QPSK, Alttaşıyıcılı r (isteğe bağlı 16 -QAM, OFDM, OFMA, UL) 64 -QAM, BPSK, QPSK, , 64 -QAM 256 -QAM QPSK, 16 -QAM (isteğe bağlı) 16 -QAM, 64 -QAM, 256 -QAM (isteğe bağlı) Propagasyon/ LOS Kanal Durumu Modülasyon

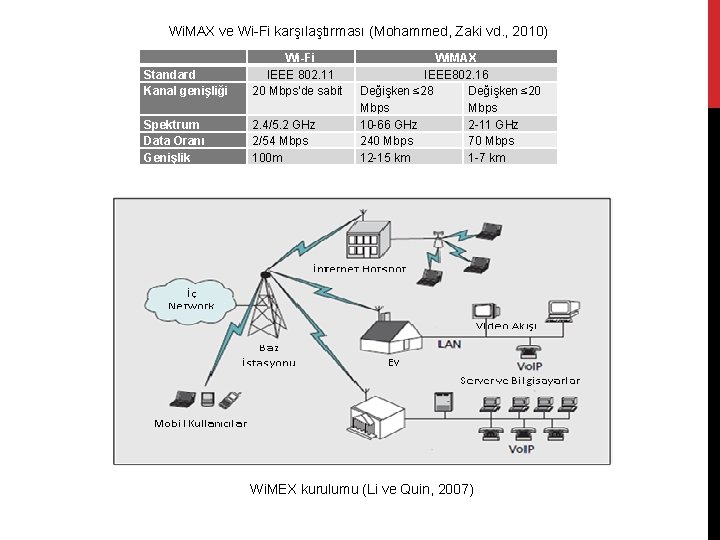

Wi. MAX ve Wi-Fi karşılaştırması (Mohammed, Zaki vd. , 2010) Standard Kanal genişliği Wi-Fi IEEE 802. 11 20 Mbps’de sabit Spektrum Data Oranı Genişlik 2. 4/5. 2 GHz 2/54 Mbps 100 m Wi. MAX IEEE 802. 16 Değişken ≤ 28 Değişken ≤ 20 Mbps 10 -66 GHz 2 -11 GHz 240 Mbps 70 Mbps 12 -15 km 1 -7 km Wi. MEX kurulumu (Li ve Quin, 2007)

MESH NETWORK Gelecekte kullanılacak servis yapıları, yüksek veri oranlarına cevap vermeye, gönderilen ve alınan verilerde istenilen standartları esnek bir şekilde düşük maliyet ve ekipmanla karşılamaya ihtiyaç duyacaktır. İşte bu noktada Kablosuz Mesh Ağlar (Wireless Mesh Networks - WMNs) teknolojisi ortaya çıkmıştır. Yeni bir teknoloji olup mobil ağlar içinde önemli bir yer edinmiştir. Bir multihop kablosuz ad hoc ağ içinde, mobil düğümleri Access point veya baz istasyonlarının yardımı olmaksızın bir networkte işbirliği içinde görev yapan önemli ağ türlerindendir. Mobil düğümleri yerine, her biri için sonraki paketler, birbirlerinin direk kablosuz iletişim sırasının ötesinde müsaade edilen sonraki emsal mobil düğümlerin sayısı aracılığıyla mümkün olabilir multihop rotaları üzerinden iletişim kurarlar. Aşağıdaki şekilde A B üzerinden C iletişim kurmaktadır. Örnek kablosuz mesh network (Marsic, 2010)

WMNs’in temel özellikleri: • Kablosuz ağlardaki problem çözme yöntemlerinin uygulanması ile birden fazla düğümden paketleri göndererek kayıp oranı minimuma indirilebilir, • Ağa sonradan eklemeler yapılabilmektedir, • Var olan kablosuz ağ teknolojileriyle uyumludur, • Düğümler hareketlerinde serbestliğine sahip olduklarından dinamik yapıya sahiptirler, • Tüm düğümlerin bir yönlendirme protokolüne katılması gerekir.

KABLOSUZ SİSTEMLERDE YAYGIN OLARAK KULLANILAN CİHAZLAR Kablosuz iletişimi gerçekleştirebilmek için çeşitli firmalar tarafından yetenekli cihazlar tasarlanmaktadır. Bu konuda yaygın olarak kullanılan kablosuz iletişim sistemleri incelenecektir. Erişim Cihazları (Access Point-AP) Erişim noktası (AP) kablosuz LAN sistemlerinin kurulumunda önemli bir yeri olan ve kapsama alanı dahilinde tüm trafiği denetlemektedir. AP üzerinde bulunan anten yada antenlerle havadan kablosuz erişimi, kablolu ağa bütünleştirme işlemini de Ethernet gibi LAN teknolojisi ile yapmaktadır. AP cihazlarında dikkat edilecek özellikler: • • Desteklediği standartlar (802. 11 a/b/g/n…) Desteklediği modülasyon türü (OFDM, 16 -QAM, 64 -QAM …) Veri transfer hızı ( Mbps) Ağ bağlantı türü (Infrastructure ve Ad-hoc).

• • • Çalıştığı frekans aralığı (GHz türünden) Cihazın iletim gücü (d. Bm) Alıcı Hassasiyeti (d. B) Dış anten tipi (adet, Kazanç d. Bi) Desteklediği güvenlik modları (WEP, WPA 2 …) Kapalı ve açık alanda çalışma menzili AP cihazları

Kablosuz Ağ Adaptörleri Günümüzde, üretilen dizüstü bilgisayarların tamamına yakınında üzerinde kablosuz ağ erişimi bulunmaktadır. Daha eski bir model bilgisayarlarda, Wi-Fi, IEEE 802. 11 b/g/a/n yâda WLAN adaptör gibi farklı isimlerle satılan PCMCI veya USB adaptörlerle kablosuz ağlara girilebilmektedir. Kablosuz ağ adaptörleri

Bluetooth Aygıtı Çoğu dizüstü bilgisayarda tümleşik olarak bluetooth aygıtı bulunmakla birlikte, haricen de bilgisayara takılabilen bu aygıtlarla bluetooth ağına girilebilmektedir. Bluetooth aygıtları alınırken: Açık ve kapalı alanlardaki menzil uzaklığı, frekans aralığı, data transfer hızı vb. özelliklerine dikkat edilmelidir. Bluetooth aygıtları

Ağ Genişletici Adaptör Router yada AP’nin ulaşamadığı alanlarda da kablosuz bağlantı sinyalini taşıyarak mevcut kablosuz alanı genişleten aygıtlardır. Bu sistemler uyumlu oldukları kablosuz ağ standartlarına (802. 11 b/g/n) bağlı olarak genişletilmiş kapsama alanı içinde kablosuz veri aktarımını gerçekleştirebilmektedir. Üzerlerinde bulunan LAN portları sayesinde kablolu modemleri kablosuz hale getirebilmektedir. MIMO teknolojisine sahip olanlar kablosuz alandaki kör noktaları azaltır ve kablosuz alanı genişletir. Aynı zamanda WEP, WPA-2 128 -bit şifreleme özelliklerine de sahip olabilmektedir. Ağ genişletici adaptör
