Training documentation MULTICAL calibration lubricants Copyright Wolfgang Kienle

Training documentation MULTICAL - calibration lubricants Copyright: Wolfgang Kienle Folie 1 Copyright, 2001 © Wolfgang Kienle 16. 02. 2006/Ki

The calibration oil is selected according to the following criteria : –눈금 오일은 다음 표준에 따라서 선택 되어진다. • Type of material • 금속 종류 Density 밀도 Hardness 견고함 Height of the component 요소(부품)의 최고(절정) Complexity of the component 요소(부품)의 복잡한 특징 Punch(die) subdivision 힘(틀, 구멍 뚫는거? ) 세분화 Folie 8 16. 02. 2006/Ki

Folie 11 16. 02. 2006/Ki

Application processes Folie 12 16. 02. 2006/Ki

CALIBARATION LUBRICANTS - 개요 WATER MISCIBLE NON-WATER MISCIBLE WAX FREE SOLVENT CONTAINING WAX FREE WAX CONTAINING FLASH POINT 21 -55°C FLASH POINT 21 - 55°C MULTICAL WM EP MULTICAL T 80 MULTICAL WT 80 NON-WATER MISCIBLE NON WATER MISCIBLE SOLVENT CONTAINING WAX FREE WAX CONTAINING SOLVENT FREE FLASH POINT > 55°C FLASH POINT > 100°C MULTICAL IP 80 MULTICAL IP 40 Folie 13 MULTICAL WP 50 MULTICAL M 5 MULTICAL M 9 MULTICAL M 50 16. 02. 2006/Ki

MULTICAL 비수용성, 솔벤트 함유, wax-free, 발화점 < 55° C Product T 80 Solvent White spirit Evaporation speed 증발 속도 High 높음 Protection film after evaporation 증발 후 피막 Touch-dry 강하게 마름 Recommendation for application 적용을 위한 추천 Dipping and spraying 담그는 것과 분사 Suitability for damp treatment 축축한 처리를 위한 적합함 Very high 매우 높음 Corrosion protection 부식 보호 Standard 표준 Calibration capacity 캘리브레이션 성능 Middle 중간 Folie 14 16. 02. 2006/Ki

MULTICAL 비수용성, 솔벤트 함유, wax-free, 발화점 > 55° C Product IP 80 IP 40 Solvent Paraffined hydrocarbons Evaporation speed 증발 속도 Standard 표준 Protection film after evaporation 증발 후 피막 Touch-dry 강하게 마름 Slightly oily 약간 기름짐 Recommendation for application 적용을 위한 추천 Dipping and spraying 담금과 분사 Tauchen+ Sprühen Suitability for damp treatment 축축한 처리를 위한 적합함 Very high 매우 높음 High 높음 Corrosion protection 부식 보호 Standard 표준 Middle 중간 Calibration capacity 캘리브레이션 성능 Middle Very high Folie 15 16. 02. 2006/Ki

MULTICAL Non water-miscible, solvent containing, wax-containing, flashpoint < 55° C Product WT 80 Solvent White spirit Evaporation speed 증발 속도 High 높음 Protection film after evaporation 증발 후 피막 Slightly waxy 약간 왁스 형태 Recommendation for application 응용을 위한 추천 Dipping and spraying 담금과 뿜기 Suitability for damp treatment 축축한 처리를 위한 적합함 High 높다 Corrosion protection 부식 보호 Standard 표준 Calibration capacity 캘리브레이션 성능 Very high Folie 16 16. 02. 2006/Ki

MULTICAL Non water-miscible, solvent containing, wax-containing, flashpoint > 55° C Product WP 50 Solvent Paraffined hydrocarbons Evaporation speed 증발 속도 Standard (표준) Protection film after evaporation 증발 후 보호 필름 Grease-like (그리스와 비슷함) Recommendation for application 응용을 위한 추천 Dipping and spraying (담금과 분사) Suitability for damp treatment 축축한 처리를 위한 적합함 Middle (중간) Corrosion protection 부식 보호 High (높음) Calibration capacity 캘리브레이션 성능 High (높음) Folie 17 16. 02. 2006/Ki

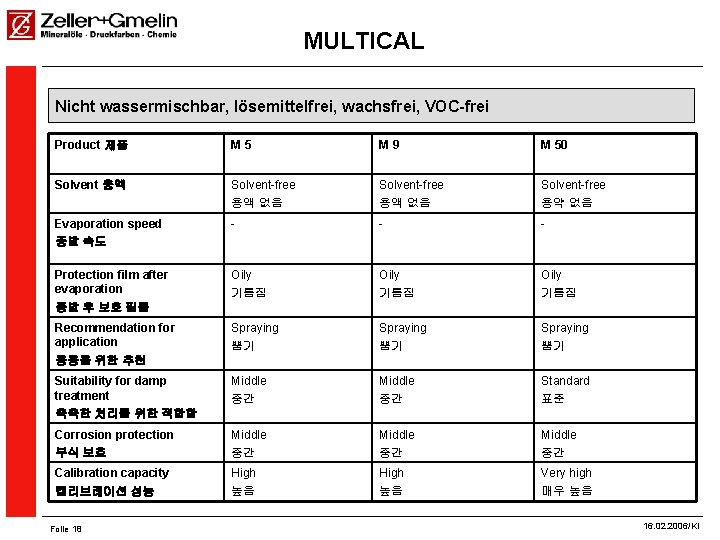

MULTICAL Nicht wassermischbar, lösemittelfrei, wachsfrei, VOC-frei Product 제품 M 5 M 9 M 50 Solvent 용액 Solvent-free 용액 없음 Solvent-free 용약 없음 Evaporation speed 증발 속도 - - - Protection film after evaporation 증발 후 보호 필름 Oily 기름짐 Recommendation for application 응용을 위한 추천 Spraying 뿜기 Suitability for damp treatment 축축한 처리를 위한 적합함 Middle 중간 Standard 표준 Corrosion protection 부식 보호 Middle 중간 Calibration capacity 캘리브레이션 성능 High 높음 Very high 매우 높음 Folie 18 16. 02. 2006/Ki

THANK YOU FOR YOUR ATTENTION Folie 19 16. 02. 2006/Ki
