Train The Trainer Volkswagen Touran Immobilizer 4 generazione
Train The Trainer Volkswagen Touran • Immobilizer - 4ª generazione, concetto online Service Training VK-36 02/2003
Immobilizer Modifiche rispetto alla versione III • Differenti contraddistinzioni delle marche (contraddistinzione marche) La contraddistinzione delle marche si ritrova in tutti i componenti (centralina motore, immobilizer, chiavi) • Chiavi preprogrammate dal relativo produttore (tramite OT Kassel) Non è possibile un‘istruzione di chiavi non preprogrammate • Nuovo algoritmo criptico Algoritmi differenti fra chiave e centralina motore • Diagnosi dell‘immobilizer ora solo tramite indirizzo 25 • Preparazione per adattamento ONLINE Adattamento possibile solo con l‘ausilio della banca dati Service • Bloccaggio dell‘adattamento per 5 min Se l‘accensione viene inserita con una chiave non abilitata, tutte le funzioni d‘adattamento vengono bloccate per 5 min. Service Training VK-36 02/2003 Lucido 1
Immobilizer Trasmissione dati dell‘immobilizer III (IV) Immobilizer Centralina motore CAN drive SKC BGW VIN PIN Nuovo: Secret Key Code preprogrammato SKC BGW VIN PIN Nuovo: contraddistinzione marca Service Training VK-36 02/2003 Lucido 2
Immobilizer Modifiche rispetto alla versione precedente Trasmissione dati VAS 5051 J 533 J 2 xx -online- • Nessuna interrogazione del PIN tramite il precedente sistema • Tutti i componenti vanno istruiti online (scambio dati automatico) • Tutte le chiavi della vettura sono preconfigurate elettronicamente • Ciascun utilizzatore ha bisogno di una propria abilitazione all‘accesso Service Training VK-36 02/2003 Lucido 3

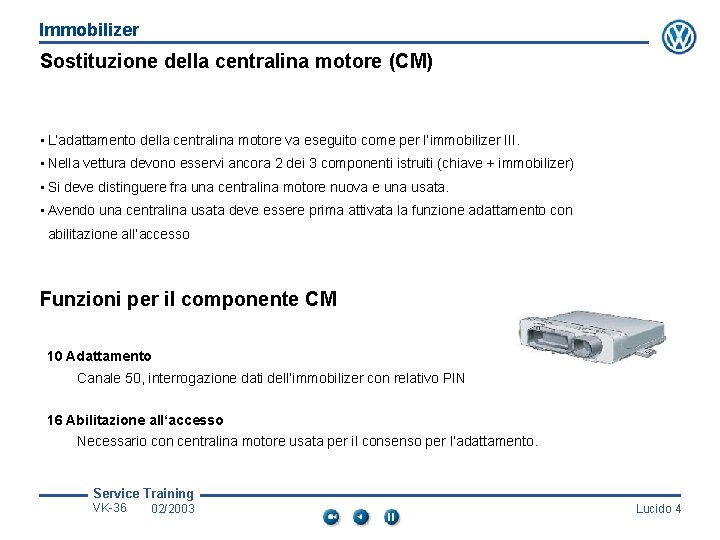

Immobilizer Sostituzione della centralina motore (CM) • L‘adattamento della centralina motore va eseguito come per l‘immobilizer III. • Nella vettura devono esservi ancora 2 dei 3 componenti istruiti (chiave + immobilizer) • Si deve distinguere fra una centralina motore nuova e una usata. • Avendo una centralina usata deve essere prima attivata la funzione adattamento con abilitazione all‘accesso Funzioni per il componente CM 10 Adattamento Canale 50, interrogazione dati dell‘immobilizer con relativo PIN 16 Abilitazione all‘accesso Necessario con centralina motore usata per il consenso per l‘adattamento. Service Training VK-36 02/2003 Lucido 4
Immobilizer Sostituzione dell‘immobilizer • Anche in questo caso l‘adattamento va eseguito come per l‘immobilizer versione III. • Nella vettura devono esservi ancora 2 dei 3 componenti istruiti (chiave + centralina motore). • Nei nuovi immobilizer è disponibile l‘adattamento senza abilitazione all‘accesso. • Avendo un immobilizer usato deve essere prima attivata la funzione adattamento con abilitazione all‘accesso Funzioni per il componente immobilizer 08 Lettura blocco valori misurati Informazione sulle condizioni dell‘immobilizer 10 Adattamento Canale 50, interrogazione dati della centralina motore con relativo PIN Canale 01, istruzione chiave 16 Abilitazione all‘accesso Necessario con immobilizer usato per il consenso per l‘adattamento. Service Training VK-36 02/2003 Lucido 5

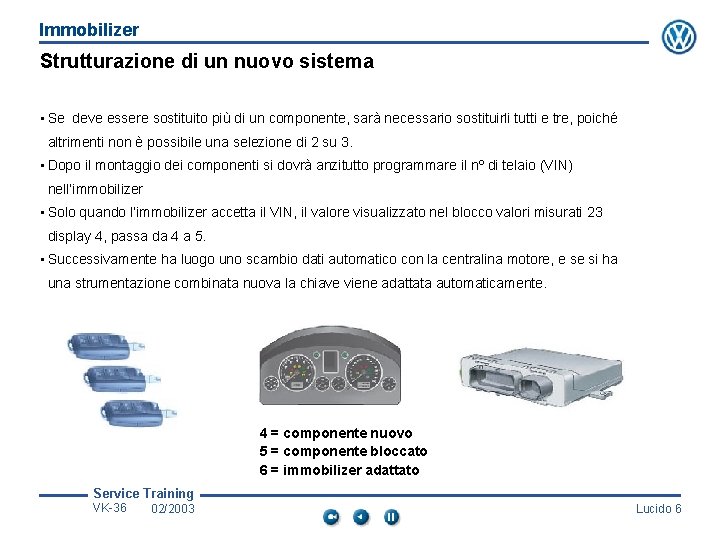

Immobilizer Strutturazione di un nuovo sistema • Se deve essere sostituito più di un componente, sarà necessario sostituirli tutti e tre, poiché altrimenti non è possibile una selezione di 2 su 3. • Dopo il montaggio dei componenti si dovrà anzitutto programmare il nº di telaio (VIN) nell‘immobilizer • Solo quando l‘immobilizer accetta il VIN, il valore visualizzato nel blocco valori misurati 23 display 4, passa da 4 a 5. • Successivamente ha luogo uno scambio dati automatico con la centralina motore, e se si ha una strumentazione combinata nuova la chiave viene adattata automaticamente. 4 = componente nuovo 5 = componente bloccato 6 = immobilizer adattato Service Training VK-36 02/2003 Lucido 6
Immobilizer Autodiagnosi abilitazione all‘accesso e messa in moto Indirizzo : 25 abilitazione all‘accesso e messa in moto Ricerca guasti guidata Blocchi valori misurati introdotti Codifica NESSUN test dei posizionatori Memoria guasti, numero registrazioni possibili : 19 Service Training VK-36 02/2003 Lucido 7
Immobilizer Diagnosi immobilizer • L‘immobilizer ha un proprio indirizzo di diagnosi 25 • Lettura VIN e nº di matricola tramite blocco valori misurati 81 • LOGIN tramite abilitazione all‘accesso (16) • Richiesta dati tramite adattamento (10), canale (50) come immobilizer III • Condizioni dell‘immobilizer tramite blocco valori misurati 3 - 4 • Se l‘accensione viene inserita con una chiave non abilitata, tutte le funzioni d‘adattamento vengono bloccate per 5 min Service Training VK-36 02/2003 Lucido 8

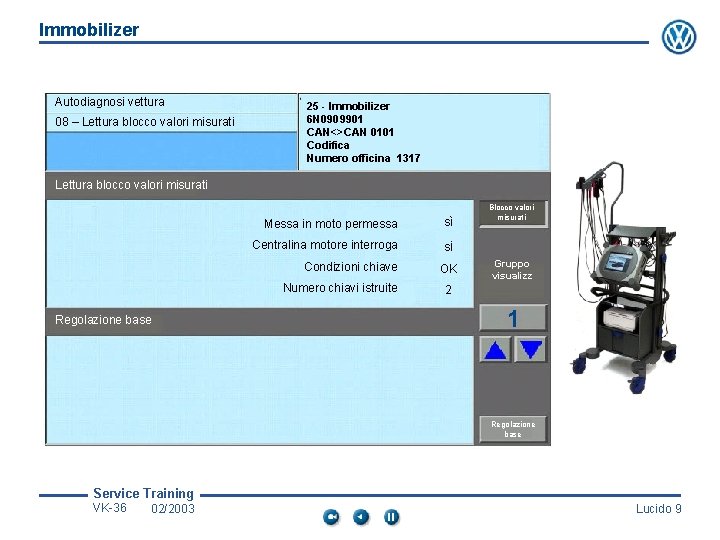

Immobilizer Autodiagnosi vettura 08 – Lettura blocco valori misurati 25 - Immobilizer 6 N 0909901 CAN<>CAN 0101 Codifica Numero officina 1317 Lettura blocco valori misurati Messa in moto permessa sì Centralina motore interroga si Condizioni chiave Numero chiavi istruite Regolazione base OK Blocco valori misurati Gruppo visualizz 2 1 Regolazione base Service Training VK-36 02/2003 Lucido 9

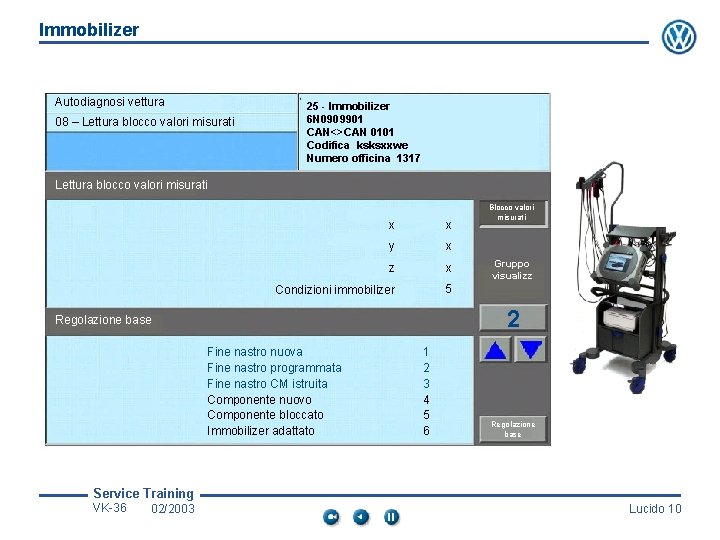

Immobilizer Autodiagnosi vettura 08 – Lettura blocco valori misurati 25 - Immobilizer 6 N 0909901 CAN<>CAN 0101 Codifica ksksxxwe Numero officina 1317 Lettura blocco valori misurati x x y x z x Condizioni immobilizer 5 Blocco valori misurati Gruppo visualizz 2 Regolazione base Fine nastro nuova Fine nastro programmata Fine nastro CM istruita Componente nuovo Componente bloccato Immobilizer adattato 1 2 3 4 5 6 Regolazione base Service Training VK-36 02/2003 Lucido 10
Immobilizer Autodiagnosi con VAS 5051 Interfaccia diagnosi per bus dati J 533 Prassi alla vettura Blocchi valori misurati 125 -144 Service Training VK-36 02/2003 Lucido 11
