Il motore TDI R 5 di 2, 5 l Indice Dati tecnici Caratteristiche costruttive Panoramica del sistema Sensori/attuatori Service Training VK-36 02/2003 Lucido 1

Il motore TDI R 5 di 2, 5 l Dati tecnici Service Training VK-36 02/2003 Lucido 2

Il motore TDI R 5 di 2, 5 l Dati tecnici Sigla del motore BAC Tipo a 5 cilindri in linea Cilindrata 2460 cc Alesaggio / corsa 81 mm / 95, 5 mm Valvole per cilindro 2 Rapporto di compressione 18: 1 Ordine d‘accensione 1 -2 -4 -5 -3 Gestione del motore Bosch EDC 16 Regime al minimo 760 g/min Carburante gasolio con almeno 49 NC Depurazione gas di scarico ricircolo gas di scarico, precatalizzatore e catalizzatore principale. Service Training VK-36 02/2003 Lucido 3

Il motore TDI R 5 di 2, 5 l Dati tecnici Service Training VK-36 02/2003 Lucido 4

Il motore TDI R 5 di 2, 5 l Caratteristiche costruttive Ingranaggi cilindrico per distribuzione e comando secondario Ingran. albero a camme Ingran. intermedio (regolabile) Ingran. intermedio Ingran. alternatore Ingr. tenditore Asse sfilabile Ingranaggio pompa acqua Ingran. intermedio Ingranaggio albero motore Ingranaggio pompa servosterzo Ingran. intermedio Ingranaggio pompa olio Service Training VK-36 02/2003 Lucido 5

Il motore TDI R 5 di 2, 5 l Caratteristiche costruttive Basamento in alluminio con tecnica a tiranti Viti bloccate Bussola filettata per testata separata Service Training VK-36 02/2003 Lucido 6

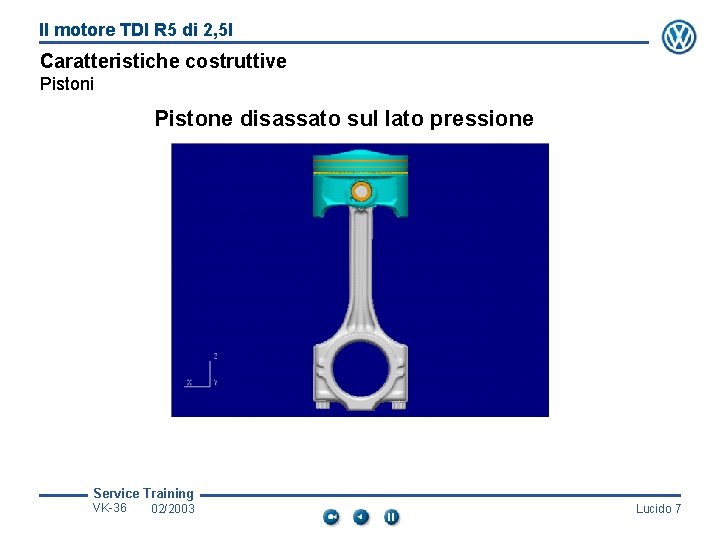

Il motore TDI R 5 di 2, 5 l Caratteristiche costruttive Pistoni Pistone disassato sul lato pressione Service Training VK-36 02/2003 Lucido 7

Il motore TDI R 5 di 2, 5 l Caratteristiche costruttive Albero motore Alla sostituzione dello smorzatore delle vibrazione si deve allentare il cappello del 1º cuscinetto di biella! Lo smorzatore delle vibrazioni può essere sostituito senza dover sostituire l‘albero motore! H. Service Training VK-36 02/2003 Lucido 8

Il motore TDI R 5 di 2, 5 l Caratteristiche costruttive Azionamento aggregati secondari Service Training VK-36 02/2003 Lucido 9

Il motore TDI R 5 di 2, 5 l Caratteristiche costruttive Azionamento aggregati secondari Service Training VK-36 02/2003 Lucido 10

Il motore TDI R 5 di 2, 5 l Caratteristiche costruttive Provvedimenti per la riduzione della rumorosità Capsule insonorizzanti in materiale sintetico - Pompa carburante - Coperchio testata - Blocco cilindri sul lato gas di scarico e sul lato ingranaggio cilindrico e coppa olio Service Training VK-36 02/2003 Lucido 11

Il motore TDI R 5 di 2, 5 l Caratteristiche costruttive Impianto d‘iniezione EDC 16 Service Training VK-36 02/2003 Lucido 12

Il motore TDI R 5 di 2, 5 l Panoramica del sistema G 28 N 240. . . 244 G 79 F 8 F 60 N 18 G 70 V 157 G 39 Trasduttore di Hall G 40 G 62 N 345 J 17 G 6 G 23 G 83 F 265 G 81 G 31 G 42 N 75 F F 47 J 52 Q 10. . . 14 G 133 Segnali addizionali Service Training VK-36 02/2003 Lucido 13

Il motore TDI R 5 di 2, 5 l Sensori/attuatori Trasduttore di Hall G 40 Ruota fonica impianto avviamento rapido Service Training VK-36 02/2003 Lucido 14
