TRADUCTOARE Prof Fr Dumitru TIPURI DE SEMNALE TRADUCTOARE

TRADUCTOARE Prof. Fârță Dumitru

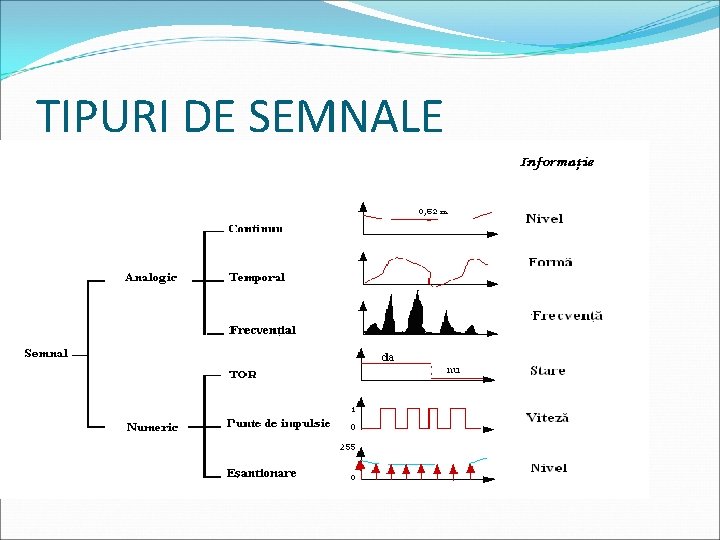

TIPURI DE SEMNALE

TRADUCTOARE Traductoare active - generatoare Traductoare pasive - parametrice Traductoare integrate

Clasificarea traductoarelor

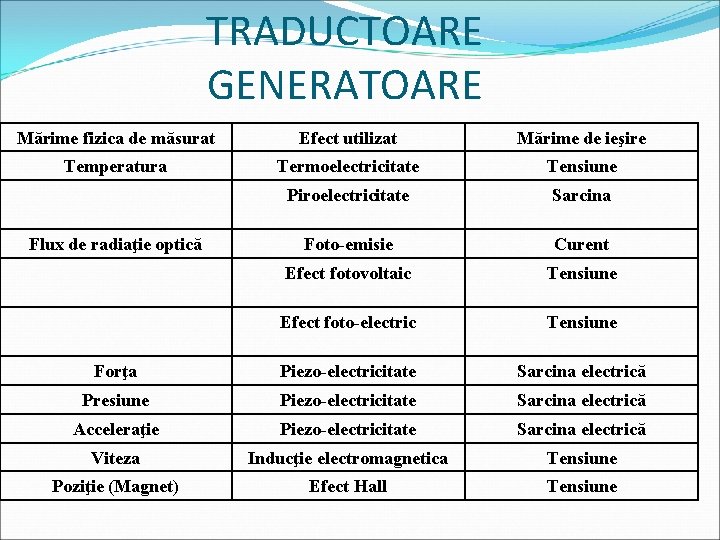

TRADUCTOARE GENERATOARE Mărime fizica de măsurat Efect utilizat Mărime de ieşire Temperatura Termoelectricitate Tensiune Piroelectricitate Sarcina Foto-emisie Curent Efect fotovoltaic Tensiune Efect foto-electric Tensiune Forţa Piezo-electricitate Sarcina electrică Presiune Piezo-electricitate Sarcina electrică Acceleraţie Piezo-electricitate Sarcina electrică Viteza Inducţie electromagnetica Tensiune Poziţie (Magnet) Efect Hall Tensiune Flux de radiaţie optică

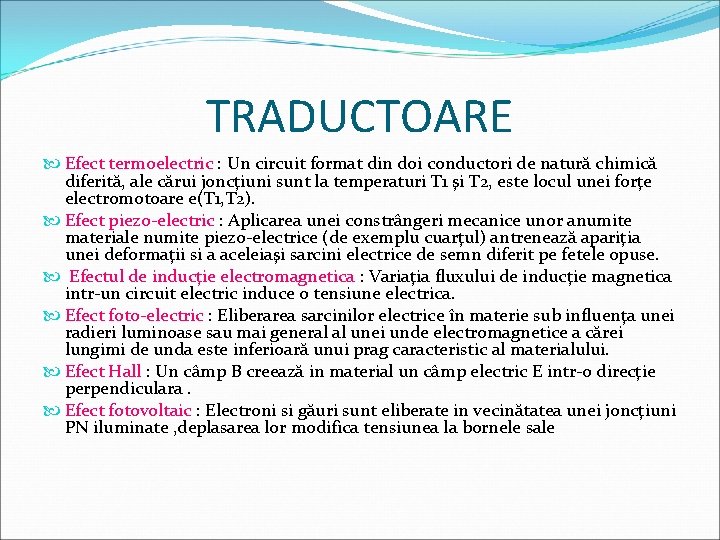

TRADUCTOARE Efect termoelectric : Un circuit format din doi conductori de natură chimică diferită, ale cărui joncţiuni sunt la temperaturi T 1 şi T 2, este locul unei forţe electromotoare e(T 1, T 2). Efect piezo-electric : Aplicarea unei constrângeri mecanice unor anumite materiale numite piezo-electrice (de exemplu cuarţul) antrenează apariţia unei deformaţii si a aceleiaşi sarcini electrice de semn diferit pe fetele opuse. Efectul de inducţie electromagnetica : Variaţia fluxului de inducţie magnetica intr-un circuit electric induce o tensiune electrica. Efect foto-electric : Eliberarea sarcinilor electrice în materie sub influenţa unei radieri luminoase sau mai general al unei unde electromagnetice a cărei lungimi de unda este inferioară unui prag caracteristic al materialului. Efect Hall : Un câmp B creează in material un câmp electric E intr-o direcţie perpendiculara. Efect fotovoltaic : Electroni si găuri sunt eliberate in vecinătatea unei joncţiuni PN iluminate , deplasarea lor modifica tensiunea la bornele sale

Traductoare parametrice

TRADUCTOARE PARAMETRICE Mărime măsurată Caracteristica Tip de materie utilizate electric sensibila Temperaturi criogenice Rezistivitate Metale : platina, nichel, cupru. . . Constanta electrica Sticla Flux radiatii optic Rezistivitate Semi-conductor Deformare Rezistivitate Aliaj de nichel, siliciu dopat Permeabilitate magnetica Aliaj feromagnetic Poziţie (magnet) Rezistivitate Materiale magneto - rezistente : bismut, antimoniu (stibiu), indium Umiditate Rezistivitate Clorura de litiu

Captorul integrat comun, captorul propriu-zis, corpul de probă şi electronic de condiţionare Este o componenta realizata de tehnicile microelectronicii şi care regrupează pe un acelaşi substrat de siliciu

EVOLUTIA TRADUCTOARELOR Captorii analogici lasă loc captorilor numerici. Într-o primă fază aceasta s-a materializat prin apariţia transmiţătorilor inteligenţi. Astăzi, ne apropiem din ce în ce mai mult de o arhitectură cu reţele de captor

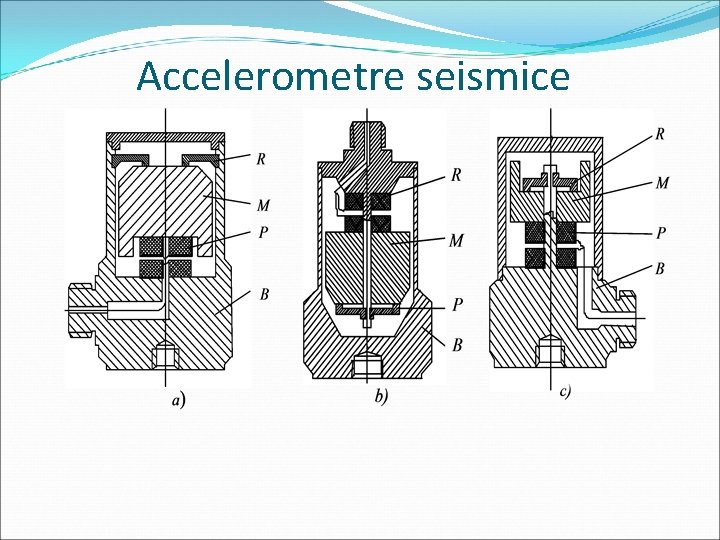

Accelerometre seismice

Traductoare piezoelectrice
