磁柱 磁軌 (track) 磁區 (sector) 磁簇 (cluster) 磁柱 (cylinder)

磁柱 磁軌 (track) 磁區 (sector) 磁簇 (cluster) 磁柱 (cylinder)

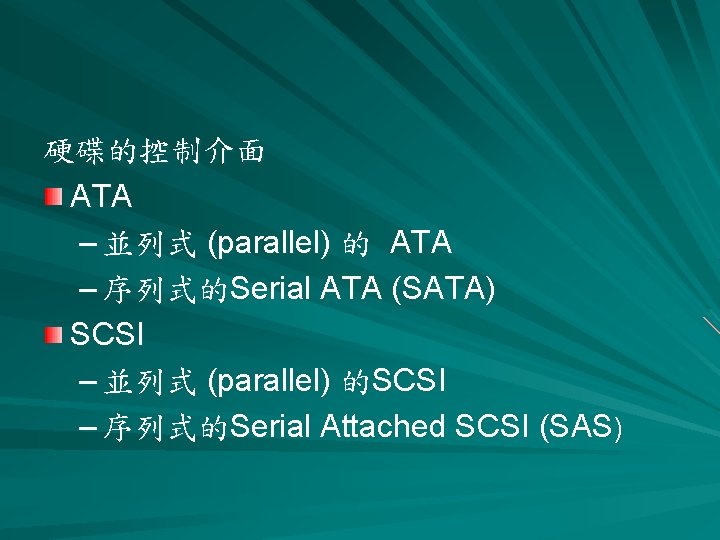

硬碟的控制介面 ATA – 並列式 (parallel) 的 ATA – 序列式的Serial ATA (SATA) SCSI – 並列式

硬碟的控制介面 ATA – 並列式 (parallel) 的 ATA – 序列式的Serial ATA (SATA) SCSI – 並列式 (parallel) 的SCSI – 序列式的Serial Attached SCSI (SAS)

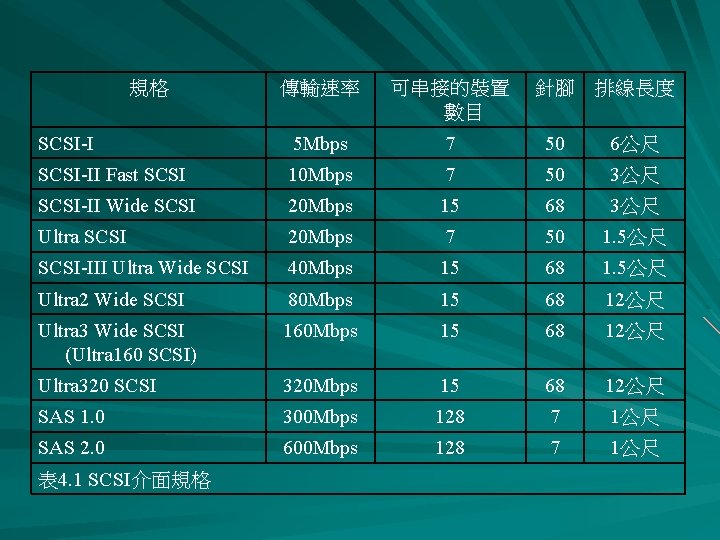

規格 傳輸速率 可串接的裝置 數目 SCSI-I 5 Mbps 7 50 6公尺 SCSI-II Fast SCSI 10

規格 傳輸速率 可串接的裝置 數目 SCSI-I 5 Mbps 7 50 6公尺 SCSI-II Fast SCSI 10 Mbps 7 50 3公尺 SCSI-II Wide SCSI 20 Mbps 15 68 3公尺 Ultra SCSI 20 Mbps 7 50 1. 5公尺 SCSI-III Ultra Wide SCSI 40 Mbps 15 68 1. 5公尺 Ultra 2 Wide SCSI 80 Mbps 15 68 12公尺 Ultra 3 Wide SCSI (Ultra 160 SCSI) 160 Mbps 15 68 12公尺 Ultra 320 SCSI 320 Mbps 15 68 12公尺 SAS 1. 0 300 Mbps 128 7 1公尺 SAS 2. 0 600 Mbps 128 7 1公尺 表 4. 1 SCSI介面規格 針腳 排線長度

Ultra 320 SCSI SAS 1. 0 ATA-133 SATA 1. 0 傳輸速率 320 Mbps 300

Ultra 320 SCSI SAS 1. 0 ATA-133 SATA 1. 0 傳輸速率 320 Mbps 300 Mbps 133 Mbps 150 Mbps 排線長度 12公尺 1公尺 46公分 1公尺 可 可 否 否 終端器 (terminator) 需要 不需要 不需要 最高硬碟轉速 15, 000 RPM 7, 200 RPM 10, 000 RPM 貴 貴 便宜 便宜 規格 外接 成本 表 4. 2 SCSI V. S. ATA

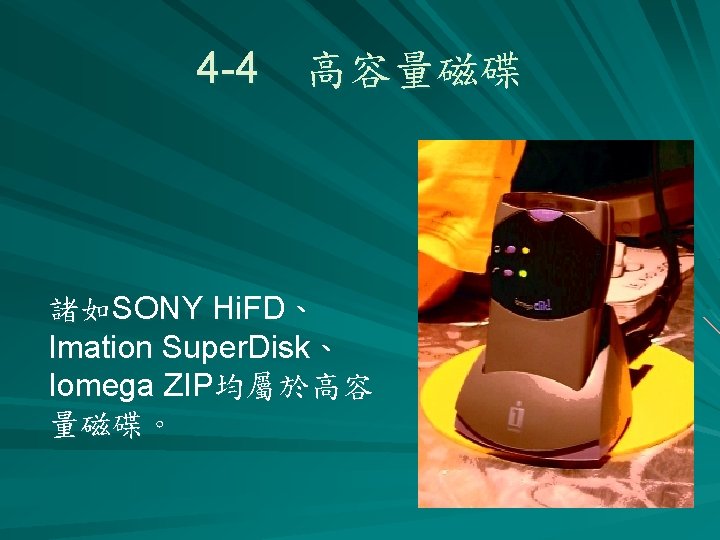

4 -4 高容量磁碟 諸如SONY Hi. FD、 Imation Super. Disk、 Iomega ZIP均屬於高容 量磁碟。

4 -4 高容量磁碟 諸如SONY Hi. FD、 Imation Super. Disk、 Iomega ZIP均屬於高容 量磁碟。

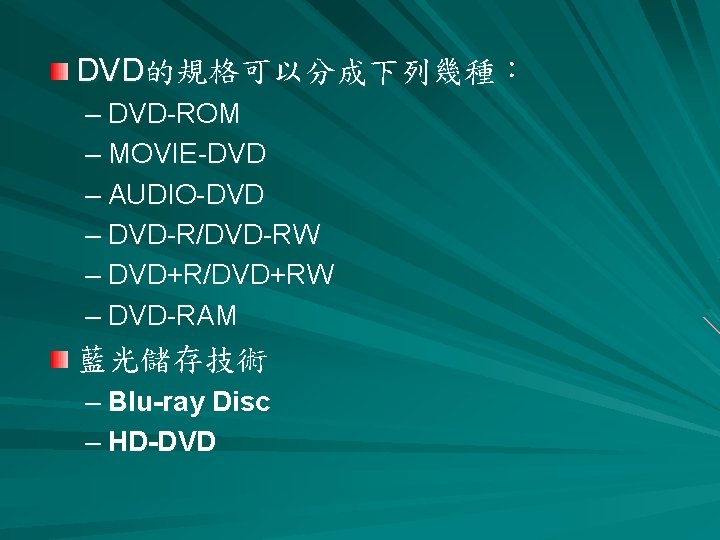

DVD的規格可以分成下列幾種: – DVD-ROM – MOVIE-DVD – AUDIO-DVD – DVD-R/DVD-RW – DVD+R/DVD+RW – DVD-RAM 藍光儲存技術

DVD的規格可以分成下列幾種: – DVD-ROM – MOVIE-DVD – AUDIO-DVD – DVD-R/DVD-RW – DVD+R/DVD+RW – DVD-RAM 藍光儲存技術 – Blu-ray Disc – HD-DVD

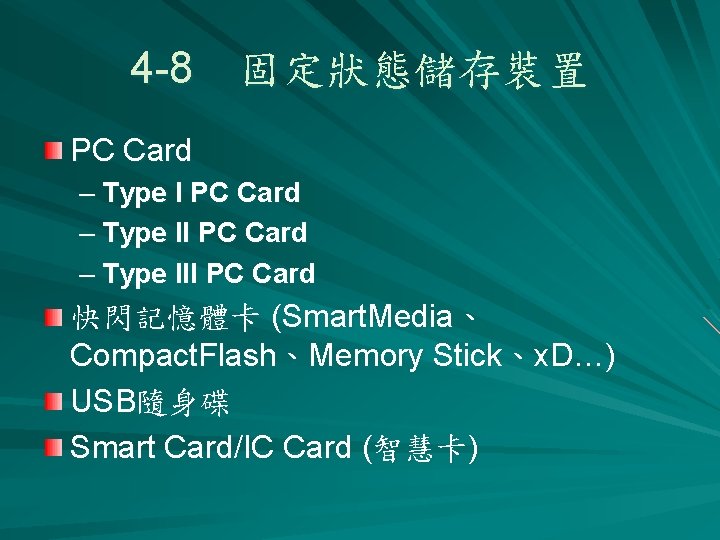

4 -8 固定狀態儲存裝置 PC Card – Type III PC Card 快閃記憶體卡 (Smart. Media、 Compact. Flash、Memory

4 -8 固定狀態儲存裝置 PC Card – Type III PC Card 快閃記憶體卡 (Smart. Media、 Compact. Flash、Memory Stick、x. D…) USB隨身碟 Smart Card/IC Card (智慧卡)
