TRACER UN GRAPHE AVEC LA TI 83 WINDOW

TRACER UN GRAPHE AVEC LA TI 83

WINDOW Permet de changer l’échelle du graphique Y= Permet de rentrer l’équation de la fonction. X (la variable) TRACE Permet de tracer la courbe une fois les réglages effectués Voici une image de la calculatrice TI 83 Nous allons vous apprendre à tracer des courbes de fonctions à l’aide de la calculatrice… Nous indiquons sur cette image les principales touches servant à étudier une fonction. Nous allons vous indiquer la procédure à suivre pour tracer une courbe, puis pour obtenir un tableau de valeurs.

Y= Permet de rentrer l’équation de la fonction. WINDOW Permet de changer l’échelle du graphique TRACE Permet de tracer la courbe une fois les réglages effectués X (la variable)

La méthode pour tracer une courbe est la même que celle employée lorsque l’on fait le tracé à la main : • On s’occupe de tracer un repère utilisant les unités. C’est ce que l’on fait avec la touche Window • Puis on rentre l’équation de la courbe, c’est à dire y=f(x). C’est ce que l’on fait avec la touche Y= • Enfin, on affiche le graphique avec la touche Trace

Détaillons ceci à l'aide d'un exemple simple : prenons la fonction f définie sur l'intervalle [-10, 10] par la formule f(x)=2 x+3 ***** Remarque : pour sortir du mode " graphe " ou en cas d'erreur, appuyer sur la touche QUIT (appuyer sur 2 nd puis Mode )

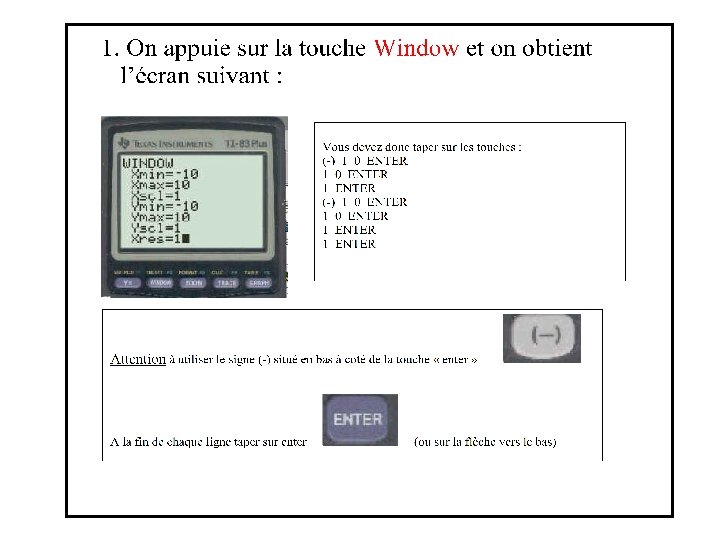

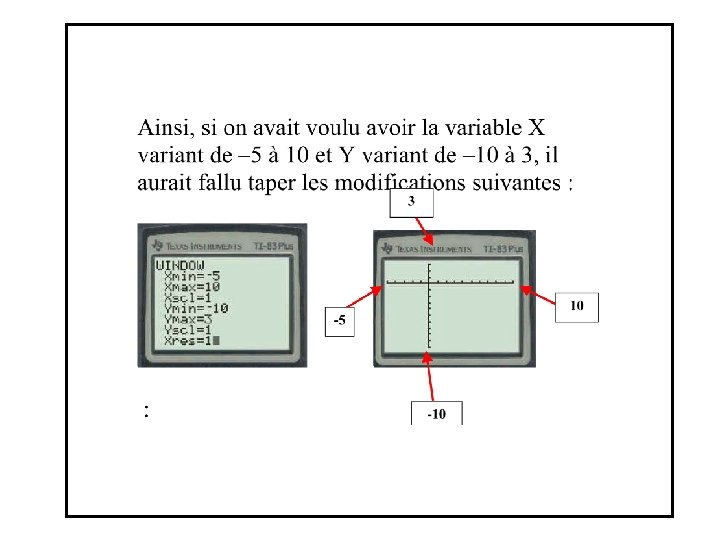

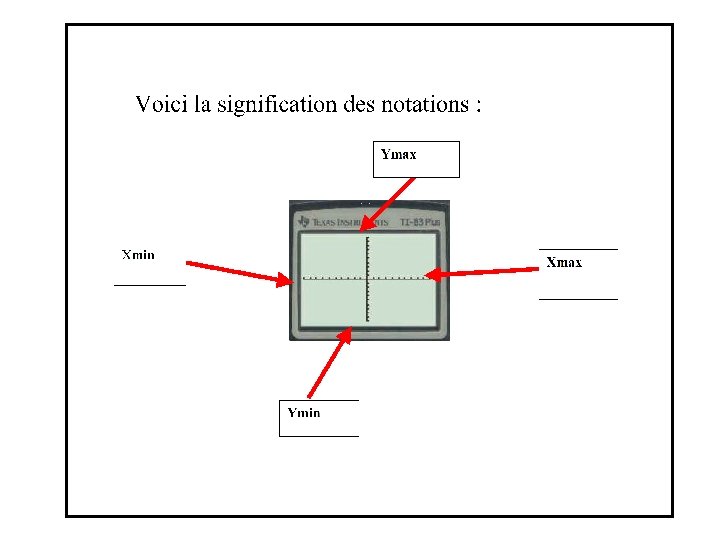

Étape n° 1 : • On s’occupe de tracer un repère utilisant les unités. C’est ce que l’on fait avec la touche Window

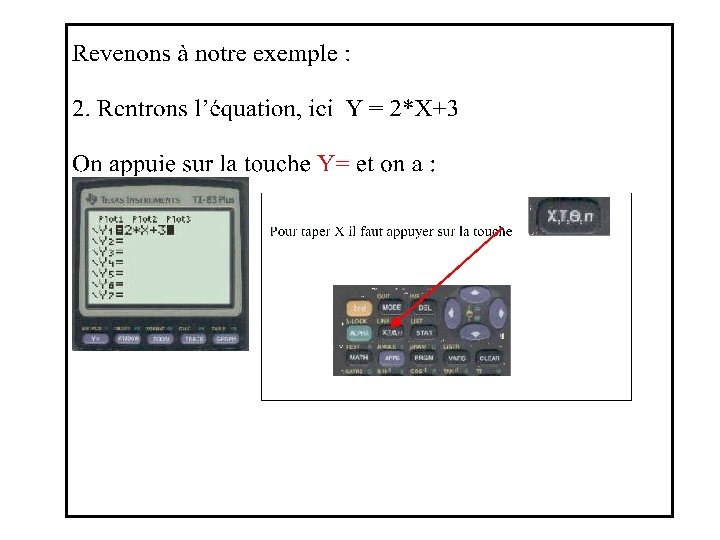

Étape n° 2 : • On rentre l’équation de la courbe, c’est à dire y=f(x). C’est ce que l’on fait avec la touche Y=

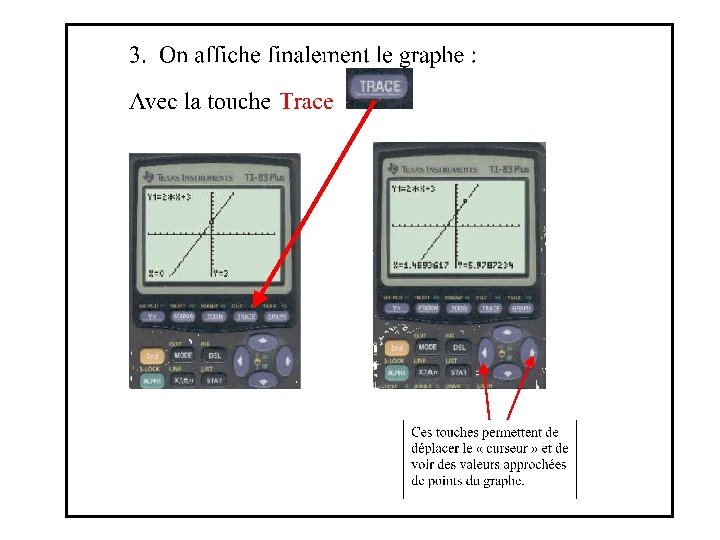

Étape n° 3 : • On affiche le graphique avec la touche Trace

Lorsque vous aurez réalisé ces étapes, cliquez sur le bouton Suite pour vérifier SUITE

RETOUR SUITE

Lorsque vous aurez réalisé ces étapes, cliquez sur le bouton Suite pour vérifier SUITE
