TRABALHO DE INSTRUMENTAÇÃO Professor: Luciano Fontes Aluno: Franklin Roosevelt
INSTRUMENTAÇÃO ELETRÔNICA SENSORES ÓPTICOS
INSTRUMENTAÇÃO ELETRÔNICA Sumário 1. 2. 3. 4. 5. 6. Objetivos Conceitos Princípio de Funcionamento Aplicações Considerações Finais Referências

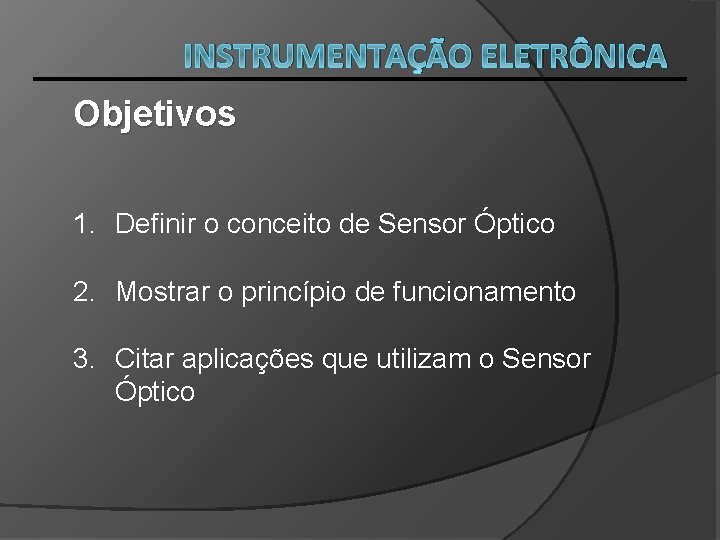

INSTRUMENTAÇÃO ELETRÔNICA Objetivos 1. Definir o conceito de Sensor Óptico 2. Mostrar o princípio de funcionamento 3. Citar aplicações que utilizam o Sensor Óptico
INSTRUMENTAÇÃO ELETRÔNICA Conceitos O que é Sensor Óptico? Os sensores são dispositivos capazes de detectar movimentos e ações que ocorrem em processos e projetos eletro-eletrônicos. Os sensores ópticos, emulam basicamente a visão, são fabricados segundo a tecnologia da emissão e recepção de irradiação infravermelha. De modo geral, apresentam uma vida útil praticamente infinita, e são mais precisos quando comparados a outros tipos de sensores. O princípio de funcionamento geral de um sensor óptico, consiste na colocação de emissores e receptores de luz.
INSTRUMENTAÇÃO ELETRÔNICA Os sensores ópticos podem ser divididos em dois tipos, os infravermelhos ativos e os passivos. Dentre os ativos, podemos caracterizar três grupos principais, de acordo com o seu funcionamento: • Sistema por Barreira (ópticas alinhadas); • Sistema por Difusão; • Sistema por Reflexão. Um sensor é dito ativo quando este possui um emissor e um receptor que detecta esta onda. Os sensores são ditos passivos quando estes possuem apenas receptores, ou seja, eles não emitem ondas infravermelhas, apenas detectam a movimentação destas nas suas áreas de atuação.
INSTRUMENTAÇÃO ELETRÔNICA Princípio de Funcionamento Sensor Óptico por barreira Sensor Óptico por difusão Sensor Óptico por reflexão
INSTRUMENTAÇÃO ELETRÔNICA Aplicações A cada dia, a indústria como um todo vem empregando um maior número de sensores ópticos, devido principalmente a alta precisão, alta confiabilidade e a redução de custos, além de uma vida útil enorme dos mesmos. Os sensores ópticos são tão flexíveis que temos aplicações desde simples mouses até soluções de engenharia moderna como satélites do Projeto CBERS (China-Brazil Earth Resources Satellite).

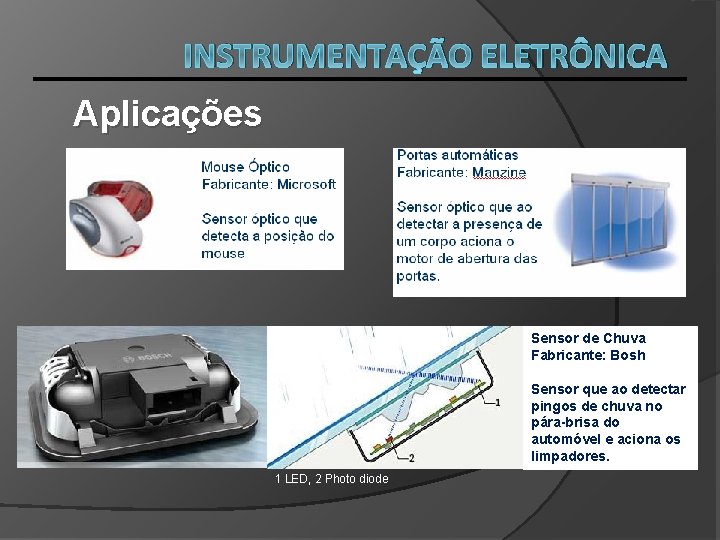

INSTRUMENTAÇÃO ELETRÔNICA Aplicações Sensor de Chuva Fabricante: Bosh Sensor que ao detectar pingos de chuva no pára-brisa do automóvel e aciona os limpadores. 1 LED, 2 Photo diode

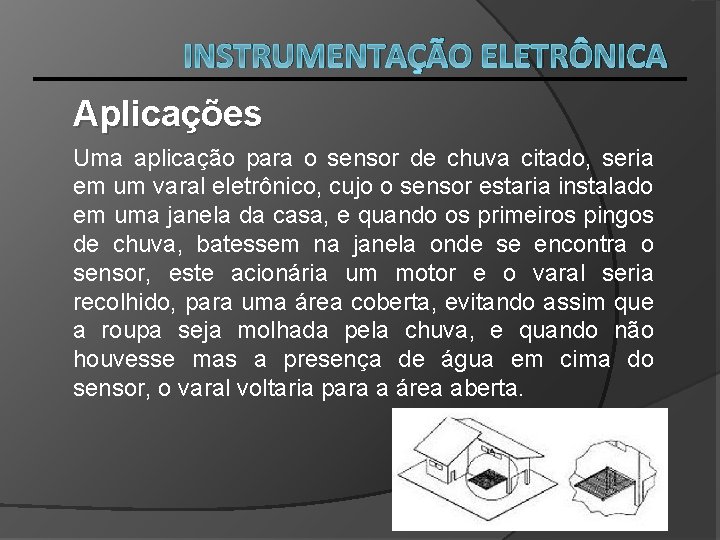

INSTRUMENTAÇÃO ELETRÔNICA Aplicações Uma aplicação para o sensor de chuva citado, seria em um varal eletrônico, cujo o sensor estaria instalado em uma janela da casa, e quando os primeiros pingos de chuva, batessem na janela onde se encontra o sensor, este acionária um motor e o varal seria recolhido, para uma área coberta, evitando assim que a roupa seja molhada pela chuva, e quando não houvesse mas a presença de água em cima do sensor, o varal voltaria para a área aberta.
INSTRUMENTAÇÃO ELETRÔNICA Considerações Finais Este trabalho teve como intuito, apresentar o sensor Óptico, explicando seu funcionamento e casos práticos com sua utilização.
INSTRUMENTAÇÃO ELETRÔNICA Referências www. bosh. com. br www. ene. unb. br www. patentesonline. com. br/varal-eletronico-comsensor-de%20 -umidade-102032. html
