TRABAJO Y ENERGÍA TRABAJO: El trabajo efectuado por una fuerza constante es igual al producto de las magnitudes del desplazamiento y el componente de la fuerza paralela al desplazamiento. Esto quiere decir que si una fuerza actúa con cierto ángulo, se tomará en cuenta la componente de la fuerza que produce el movimiento, esto es: Ejemplo: Suponga que Bermejo arrastra una caja por una superficie horizontal sin fricción una distancia d como lo muestra la figura, encuentre el trabajo de cada una de las fuerzas d

DIBUJO Y FUERZAS PRESENTE N F En este caso sobre el eje W X la única fuerza que actúa es F , por tanto el trabajo que produce está dado por W=Fxd

TRABAJO SOBRE EL EJE Y : NORMAL Y PESO DIBUJO DIAGRAMA DE FUERZAS N W En el caso de la normal (N) y el peso (w), no hay trabajo dado que ellas actúan en forma vertical y el cuerpo se mueve es en dirección horizontal

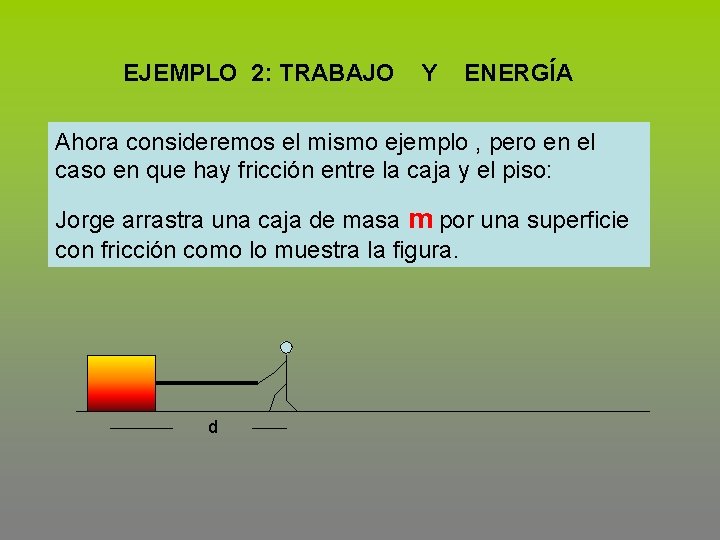

EJEMPLO 2: TRABAJO Y ENERGÍA Ahora consideremos el mismo ejemplo , pero en el caso en que hay fricción entre la caja y el piso: Jorge arrastra una caja de masa m por una superficie con fricción como lo muestra la figura. d

DIAGRAMA DE CUERPO LIBRE: EJEMPLO 2 DIBUJO DIAGRAMA DE FUERZAS N F fk En este caso sobre el eje X que es donde se realiza el movimiento hay dos fuerzas actuando F y fk , por lo tanto hay dos trabajos, el que hace F, que se calcula con W = F x d y el trabajo que hace la fricción en dirección negativa dado que su dirección apunta hacia la parte negativa del eje x y esta dado por: W fk = f k x d Pero la fricción se calcula como: W fk = μk. N , Ahora , es importante saber calcular la normal de acuerdo a cada diagrama, no se puede decir siempre que la normal es igual al peso, eso sólo se deduce del diagrama de cuerpo libre; en este caso solo hay dos fuerzas en el eje y ; N y w Esto quiere decir que la normal reacciona ante el peso y lo iguala, o sea que la normal es igual al peso, pero w = mg, entonces N = mg

TRABAJO REALIZADO POR LA FRICCIÓN: EJEMPLO 2 Según esto el trabajo que hace la fricción quedaría como: Wfk = - fk x d = - μk. Nd = μkmgd fk Como se dijo anteriormente este trabajo es negativo, dado que la fricción se opone al movimiento

FUERZAS EN UN PLANO INCLINADO Ejemplo 3 : Considere el siguiente plano inclinado de largo d con fricción sobre el cual se encuentra una caja que es jalada por una fuerza paralela F al plano inclinado d θ

FUERZAS EN UN PLANO INCLINADO En este ejercicio la fricción actúa en cada fase del movimiento F d θ fk ¿Pero como es el diagrama de cuerpo libre para esta situación?

FUERZAS EN UN PLANO INCLINADO Estas son las fuerzas presentes para el ejemplo N F 3 Pero el peso W hay que descomponerlo, en Wx y Wy fk θ w Si dibujamos los ejes coordenados sobre la figura se vería así:

Plano inclinado con fuerzas X N x W θ F fk wy y

DIAGRAMA DE FUERZAS X N F x W fk wy y

Plano inclinado con fuerzas F X N x W θ fk wy y

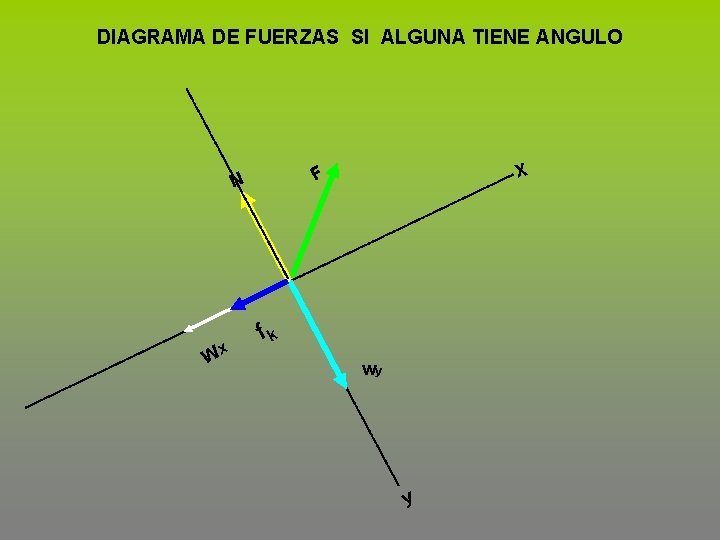

DIAGRAMA DE FUERZAS SI ALGUNA TIENE ANGULO x W X F N fk wy y
