TRABAJO PARA LA SEXTA PRACTICA DE CIRCUITOS ELECTRICOS
TRABAJO PARA LA SEXTA PRACTICA DE CIRCUITOS ELECTRICOS TEMAS • CALIDAD DE LA ENERGIA • AHORRO DE LA ENERGIA • TARIFAS ELECTRICAS • AUDITORIA ELECTRICA Junio del 2014
Procedimiento para la realización del trabajo 1. - Leer y resolver las 22 preguntas relacionadas a los temas de CALIDAD DE LA ENERGIA, AHORRO DE LA ENERGIA ELECTRICA, TARIFAS ELECTRICAS, AUDITORIA ELECTRICA 2. - El 27 de Junio de 4 a 6 p. m. se tomara la sexta practica sobre las preguntas de esta cuestionario 3. - En el caso que el grupo crea pertinente publicar su trabajo lo deberá hacer en el grupo de CIRCUITOS del FACE. No se presenta nada Julio del 2014
CUESTIONARIO 1) Modifique la caja de distribución electrica de acuerdo a la carga instalada, suponiendo que se trabaja al 80 % de la carga instalada. 2) Que sistema propondría contra eventuales disminuciones de la tensión eléctricas que suministra EDELNOR 3) Como modificaría el sistema de iluminación, teniendo en cuenta los criterios de luz natural y artificial. 4) Calcule el valor del banco de condensadores a colocar en la caja principal para disminuir la potencia reactiva 5) Indique tres criterios para aumentar la eficiencia de los motores de las maquinas antiguas. 6) Que sistema propondría para prevenir los riesgos eléctricos debido a los motores eléctricos 7) Indique los criterios para disminuir los armónicos producidos en la línea eléctrica.
8) Diseñe el sistema eléctrico para remplazar el actual cableado. Dibuje el esquema eléctrico unifilar indicando el diámetro de los cables. 9) Como disminuiría el consumo de corriente producido al arrancar todos por los motores a las 8. 00 a. m. cuando ingresa el personal. 10) Que criterios asumiría para proponer una modificación de la tarifa eléctrica contratada 11) Indique cinco criterios para ahorrar energía eléctrica en sistemas de iluminación de las oficinas y/o almacenes 12) Que tipos de luminarias utilizaría para la las diferentes dependencias de la empresa. 13) ¿Qué plan de mantenimiento preventivo y correctivo propondría para la empresa analizada? 14) Indique cinco criterios para disminuir el consumo de corriente en sistemas de climatización en los meses de verano e invierno
15) Como utilizaría el historial de consumo eléctrico para ahorrar energía eléctrica 16) ¿Qué instrumentos utilizaría para medir los diferentes parámetros a considerar durante una auditoria energética para determinar la demanda total, conocer el consumo por aéreas especificas y conocer las condiciones operativas de los principales equipos de la empresa. 17) Indique los sistemas de automatización mas adecuados a instalar en la fabrica 18) En que tiempo promedio cree UD. se recuperaría la inversión realizada que permite ahorro de energía. 19) Como determinaría y eliminaría los Flickers 20) Explique los procedimientos para hacer una evaluación energética con la finalidad de estimar estándares por áreas. 21) Como reduciría los consumos de demanda en las horas pico 22) A su criterio ¿Es necesario una auditoria energética en la empresa analizada. Indique porque? , y en que aspecto pondría el énfasis
EMPRESA EN AUDITORIA

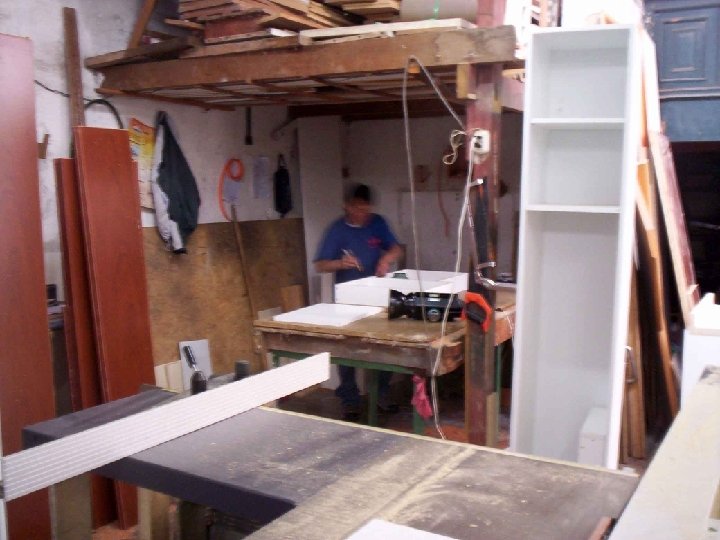

SOBRE LA EMPRESA EN AUDITORIA Pequeña empresa dedicada al rubro de fabricación de muebles de aglomerados madera. Tiempo de existencia: 30 años Ubicación: Distrito de Breña cerca de la zona industrial. Zona : Residencial. Tarifa: BT 5 B Medidor: Trifásico. Conexión: Subterránea. Tensión: 220 V – BT Tipo Conexión : C 2. 1 Área del terreno : 326 m²

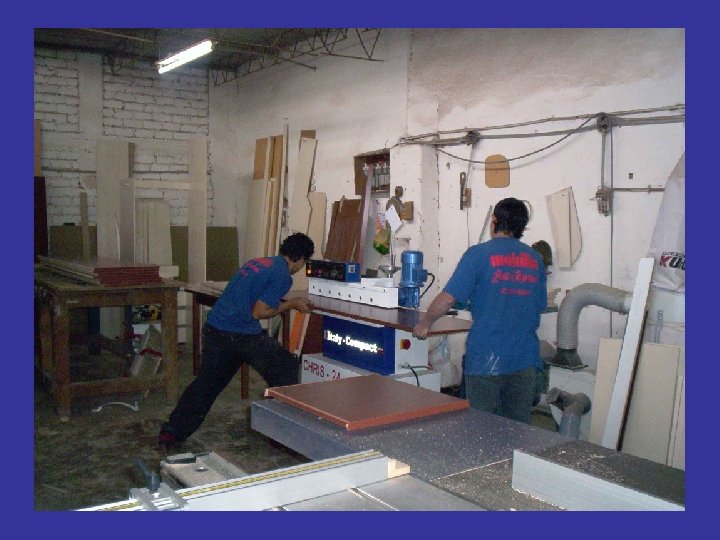

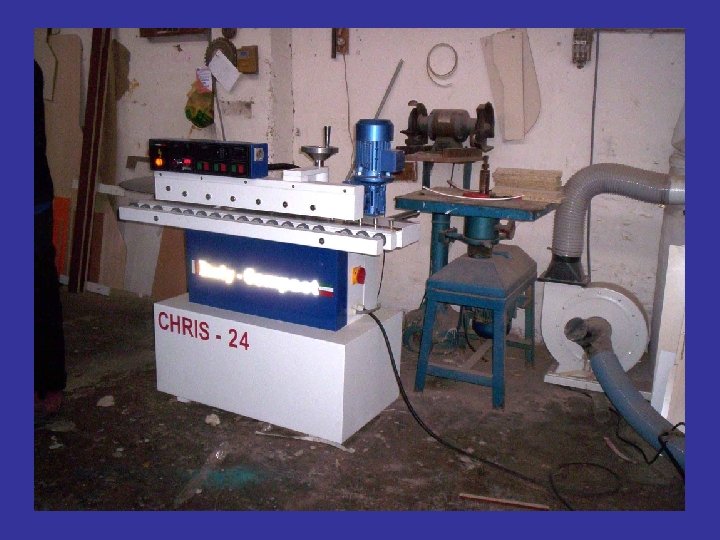

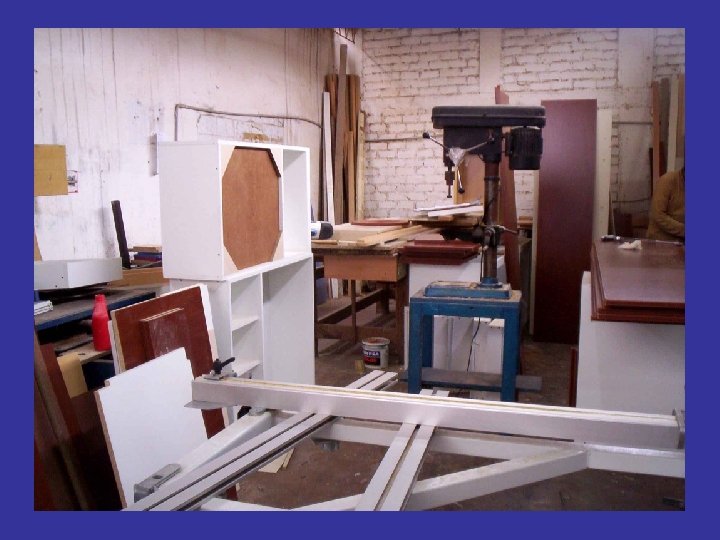

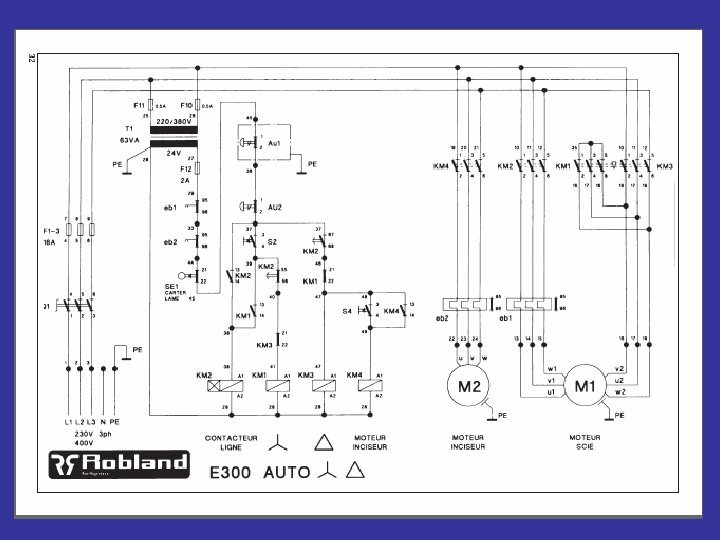

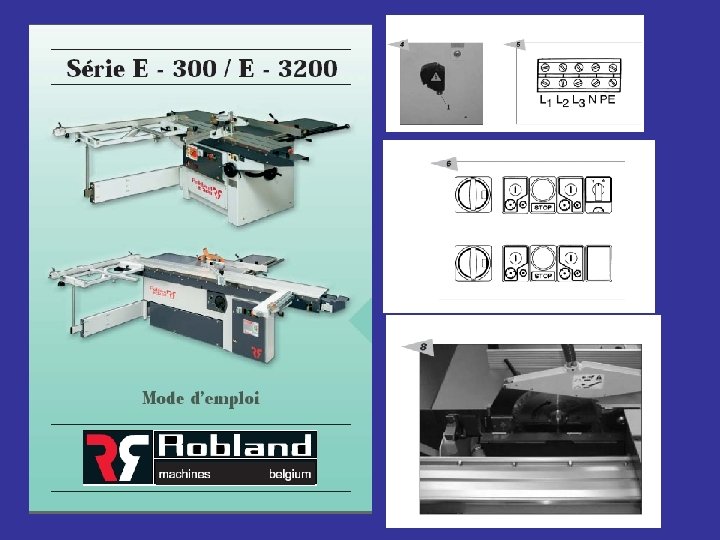

Maquinas en local: Antiguas: Taladro de banco Compresora. Esmeril. Torno Nuevas: Enchapadora. Cierra circular a inglete. Aspiradora. Cierras Robland de dos motores.

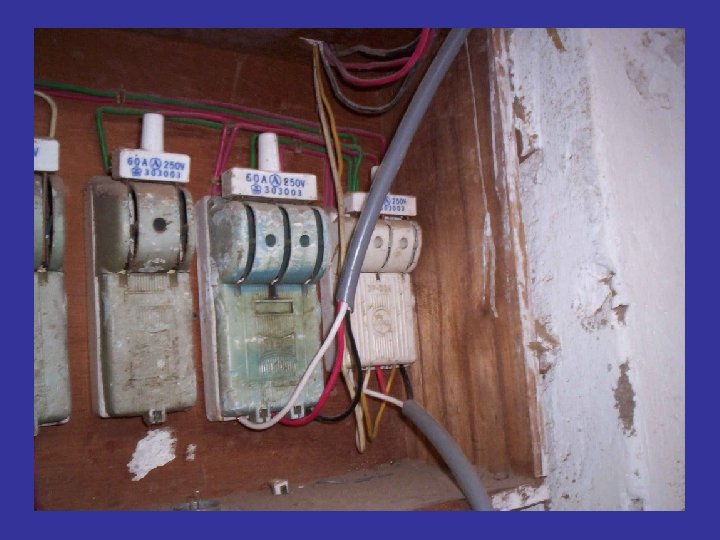

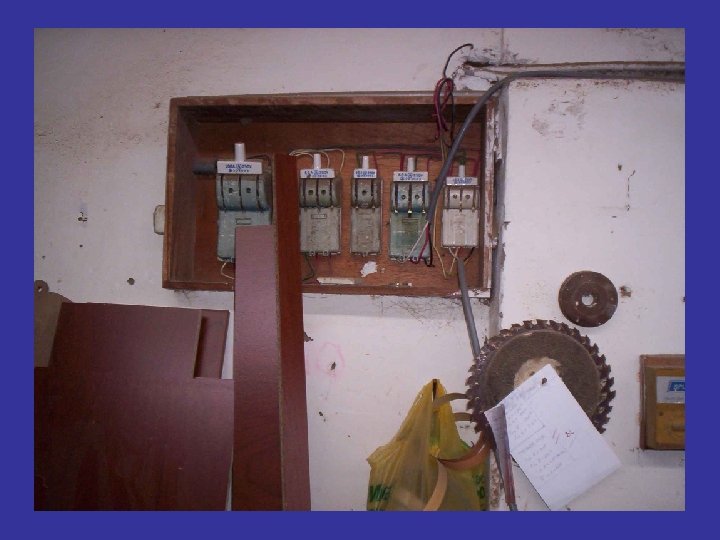

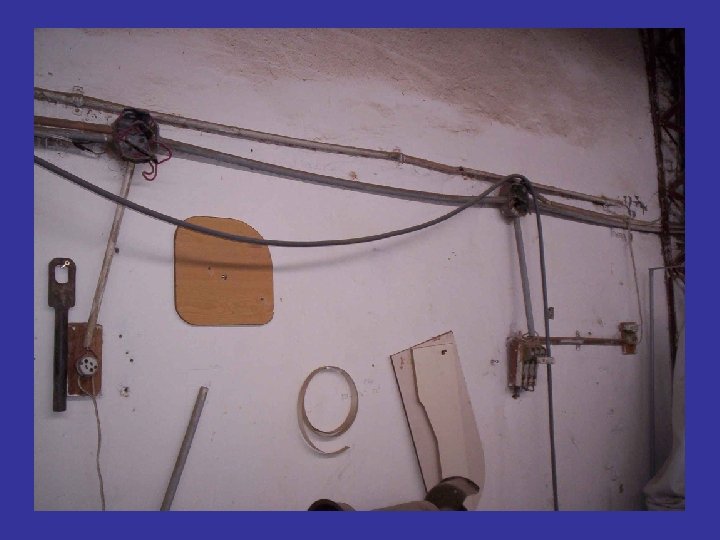

Características de las instalaciones eléctricas: • El medidor es halla situada a 100 metros del local. • La caja de llaves son de chavetas o cuchillas. • Los cables se hallan a través de conduits. • Otros tienen cableado “aéreo”. • Los interruptores se hallan en superficies. • Techo con eternit corrugado y con salida de ventilación.

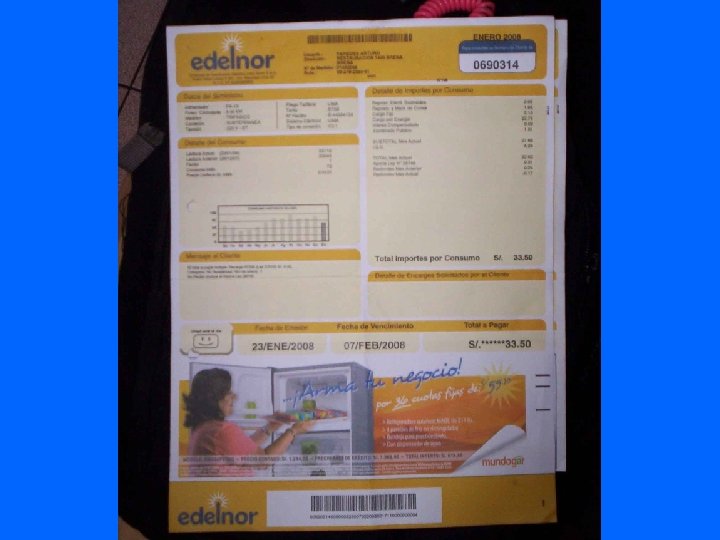

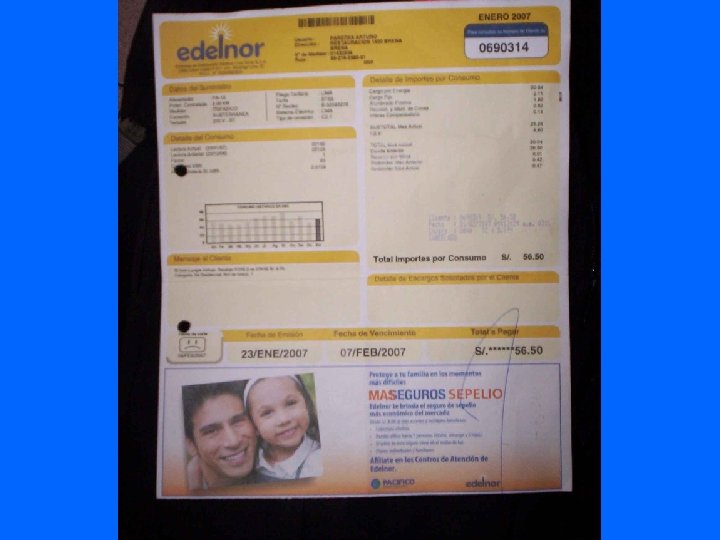

TARIFAS

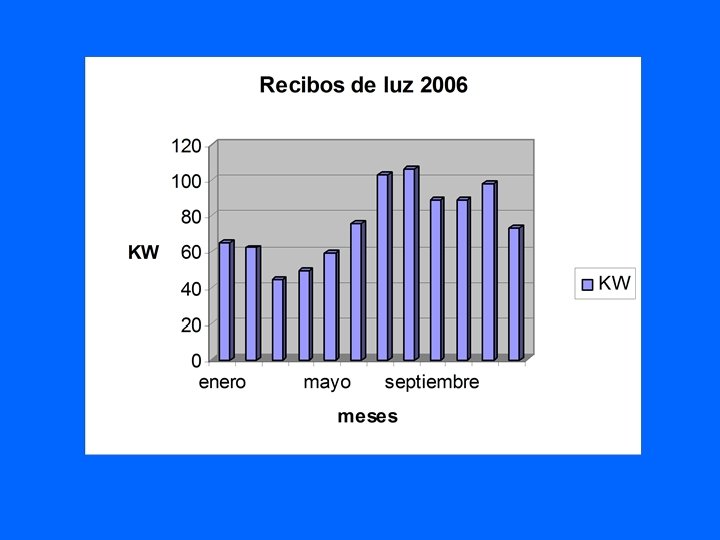

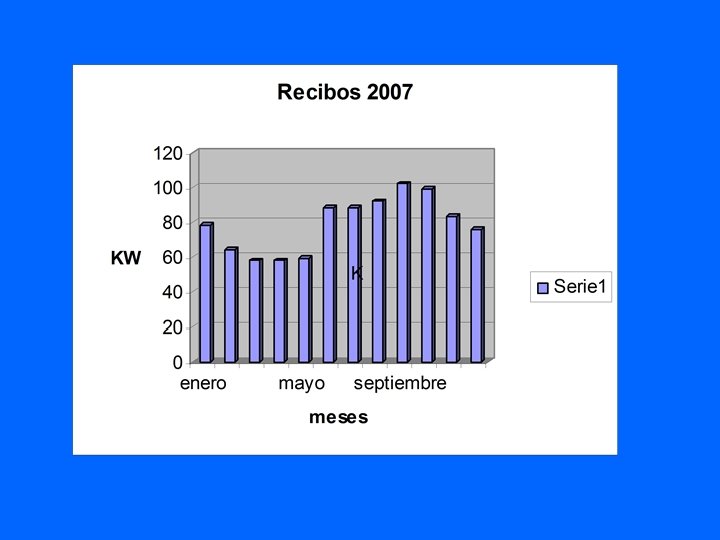

Consumo Tarifario anual por meses
2007 2006
INSTALACION ELECTRICA
Esquema de la distribución de los circuitos Caja de llaves Enchapadora Cierras Robland Bomba aspiradora Tomacorrientes. Iluminación oficinas y almacén
PLANO DE UBICACIÓN DE MAQUINAS
Lecturas en Amperios cable 1 cable 2 cable 3 2 2 2 enchapadora 4, 2 cierra circular 5, 3 1 1 1 cierra Robland 8, 6 cierra Robland 2 8, 6 1 1 esmeril 2, 3 luces 2, 8 35, 8 30, 7 35, 8 taladro aspiradora compresor
Proyecciones y tendencias a futuro -Las últimas máquinas tienen cinco meses de reciente adquisición, y se ve reflejada en el consumo de los meses de Enero a Febrero de este año. La tendencia es a subir el consumo.

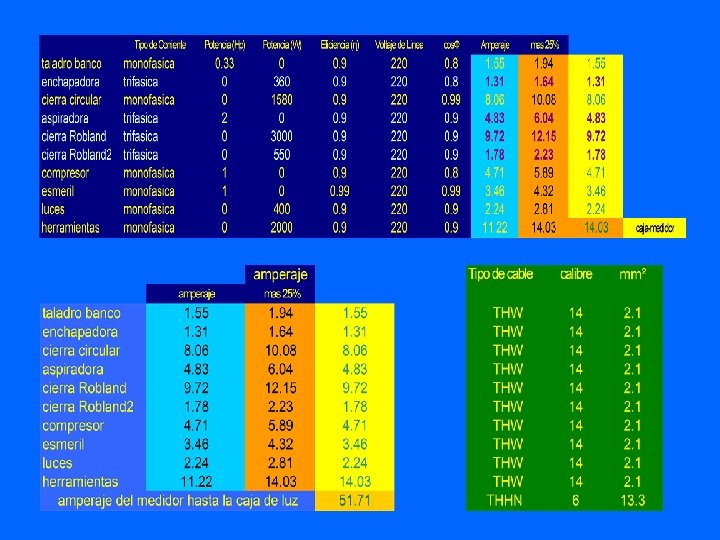

Capacidad instalada y capacidad consumida La capacidad instalada la hallamos multiplicando la cantidad de watts de las maquinarias por 4 horas y por 24 días de uso efectivo. Potencia (Hp) Potencia (W) taladro 0, 33 0 246, 18 enchapadora 0, 5 0 373 cierra circular 0 1580 aspiradora 2 0 1492 cierra Robland 0 3000 cierra Robland 2 0 550 compresor 1 0 746 esmeril 1 0 746 luces 0 400 herramientas 0 2000 Potencia Total 11, 133 x 4 horas por 24 días entre 1000=1069 KW aproximadamente 11133, 18 Comparando 1069 KW contra los 110 KW que se consumen, podemos afirmar que se esta usando el 10% de la capacidad instalada.
CONCLUSIONES: La empresa esta en proceso de expansión. Esta trabajando al 10 % de su capacidad. Teniendo máquinas nuevas puede ampliar en el mediano plazo su capacidad de trabajo, para lo cual necesita cambiar su red de cableado y su condición tarifaria. Modificación de su tablero de llaves contactores automáticos. Balance de las cargas del local. Cambios de iluminación con tubos de 36 w. Limpieza del polvo de madera que es altamente inflamable. Instalación de pequeño banco de condensadores (disminuir la potencia reactiva). Nuevo cableado con pozo a tierra. INMEDIATO
ANEXOS
CALIBRE CONDUCTOR SECCION NOMINAL DIAMETRO HILO DIAMETRO CONDUCTOR ESPESOR AISLAMIENTO ESPESOR NYLON DIAMETRO EXTERIOR PES O AWG/MCM mm² mm mm mm 14 2, 1 7 0, 62 1, 8 0, 38 0, 10 12 3, 3 7 0, 78 2, 3 0, 38 10 5, 3 7 0, 98 2, 9 8 8, 4 7 1, 23 6 13, 3 7 4 21, 1 2 AMPERAJE (90°C) (*) AIR E DUCT O Kg/K m A A 2, 8 25 35 25 0, 10 3, 3 37 40 30 0, 51 0, 10 4, 2 60 55 40 3, 7 0, 76 0, 13 5, 5 97 80 55 1, 55 4, 7 0, 76 0, 13 6, 4 146 105 75 7 1, 96 5, 9 1, 02 0, 15 8, 2 234 140 95 33, 6 7 2, 47 7, 4 1, 02 0, 15 9, 8 357 190 130 1 42, 4 19 1, 69 8, 4 1, 27 0, 18 11, 3 454 220 150 1/0 53, 4 19 1, 90 9, 5 1, 27 0, 18 12, 4 564 260 170 2/0 67, 4 19 2, 13 10, 6 1, 27 0, 18 13, 5 699 300 195 3/0 85, 1 19 2, 39 11, 9 1, 27 0, 18 14, 8 871 350 225 4/0 107, 2 19 2, 68 13, 4 1, 27 0, 18 16, 3 1080 405 260 250 126, 7 37 2, 09 14, 6 1, 52 0, 20 18, 1 1287 455 290 300 151, 9 37 2, 29 16, 0 1, 52 0, 20 19, 4 1533 505 320 350 177, 5 37 2, 47 17, 3 1, 52 0, 20 20, 7 1771 570 350 400 202, 8 37 2, 64 18, 5 1, 52 0, 20 21, 9 2016 615 380 500 253, 1 37 2, 95 20, 7 1, 52 0, 20 24, 1 2500 700 430 NUMERO HILOS
CÓDIGO 02318008 UN. m MEDIDA 100 MARCA Indeco MODELO THW PRECIO US$ 2. 97 DESCRIPCIÓN LARGACABLE THW 16 MM 2, 7 HILOS, TEMP D/OPERACION 75ºC, AISLAMIENTO DE PVC. TENSION DE SERVICIO 750 VOLTS, CAPACIDAD D/CORRIEN AL AIRE 110 AMP, DUCTO 75 AMP. APLICACION GENERAL EN INSTALACIONES FIJAS, INTERIORES, ETC. CARACTERIST. SUPERIORES AL TW. THW NORMAS DE FABRICACIÓN : N. T. P. 370. 252(Calibre mm²): N. T. P. 370. 252 (Calibres AWG): VDE 0250 (Calibres AWG)Tensión del servicio : 750 Voltios(en mm² y en AWG)Temperatura de operación: 90°C DESCRIPCIÓN Conductores de cobre electrolítico recocido, sólido o cableado. Aislamiento de PVC USOS Aplicación general en instalaciones fijas; edificaciones, interior de locales con ambiente seco o húmedo, conexiones de tableros de control y en general en todas las instalaciones que requieran características superiores al TW. CARACTERÍSTICAS Alta resistencia dieléctrica, resistencia a la humedad, productos químicos, grasas, aceites y al calor. Retardante a la llama. EMBALAJE De 1, 5 a 35 mm²: en rollos estándar de 100 metros. De 10 a 500 mm² : en carretes de madera. COLORES De 1, 5 a 4 mm² : Amarillo, azul, blanco, negro, rojo y verde. Mayores de 4 mm² : solo en color negro. CALIBRE : 2, 5 - 500 mm² : 14 AWG -500 MCM
CABLE THHN 6 AWG. 600 VCA. AISLAMIENTO PVC/NYLON NEGRO DESCRIPCIÓNCABLE THHN 6 AWG. 600 VCA. AISLAMIENTO PVC/NYLON NEGRO CÓDIGO 02308204 UN. MEDIDA MT MARCA PHELPS DODGE MODELO THHN PRECIO US$ 2. 17 THHN NORMAS DE FABRICACIÓN : N. T. P. 370. 252, UL - 83: UL - 1581 Tensión de Servicio : 600 Voltios Temperatura de operación : 90°C DESCRIPCIÓN Conductor comprimido de cobre electrolítico recocido, aislados con PVC y con una cubierta externa de nylon USOS Aplicación general en instalaciones fijas, edificaciones, interior de locales industriales ambiente seco y húmedo, conexiones de tableros de control y en cualquier instalación que requiera características superiores al THW. CARACTERÍSTICAS Alta resistencia dieléctrica, resistencia a la humedad, al calor y a productos químicos, grasas. aceites y a las gasolinas Retardante a la llama. Con sello UL. EMBALAJE Del 14 al 2 AWG en rollos estándar de 100 m. Del 1 AWG al 500 MCM : en carretes de madera. COLORES de 14 a 10 AWG : Blanco, negro, azul, amarillo, verde Mayores de 10 AWG : Solo negro CALIBRE: 14 AWG - 500 MCM
Motores
