TRABAJO FINAL DE MÁSTER Máster en Ingeniería del Mantenimiento PROPUESTA DE UN PLAN DE MANTENIMIENTO PARA LA FLOTA VEHICULAR MEGALOG Autor: D. Hamid ALLALI Director: Dr. D. José Miguel SALAVERT FENÁNDEZ Codirector: Dr. D. Vicente MACIAN MARTINEZ 1

INDICE 1. 2. 3. 4. 5. OBJETIVO DEL TRABAJO. DIAGNÓSTICO DE LA SITUACIÓN ACTUAL. PLAN DE MANTENIMIENTO APLICADO. COSTES DE MANTENIMIENTO. CONCLUSIONES Y RECOMENDACIONES. 2

1. OBJETIVO DEL TRABAJO. Diseñar e Implementar un Plan de Mantenimiento. Ø Flota vehicular MEGALOG. Ø Nador (Marruecos). Ø Vehículos ligeros, vehículos pesados y maquinas obras públicas. 3

2. DIAGNOSTICO DE LA SITUACIÓN ACTUAL 2. 1 2. 2 2. 3 2. 4 2. 5 2. 6 2. 7 Recopilación de datos. Inventario disponible. Equipos y herramientas. Instalaciones. Recursos humanos. Mantenimiento actualmente aplicado. Conclusiones del diagnostico. 4

2. DIAGNOSTICO DE LA SITUACIÓN ACTUAL 2. 1 Recopilación de datos VEHICULOS Y MAQUINARÍA Categoría de vehículo Ficha N° FICHA DE ESPECIFICACIONES TÉCNICAS DE LA FLOTA Información básica Modelo Año de fabricación Marca Clase Color Peso N° ocupantes Código: Cilindrada Sistema combus Odómetro Código de placa Identificación y registro legal automotriz Información mecánica Estado general N° motor Tipo transmisión N° chasis Departamento asignado N° ejes N° ruedas Cód. neumáticos Valor de la unidad en libro Catalogo disponible Manual usuario disponible Potencia Torque Dimensiones Información especial OBSERVACIONES: 5

2. DIAGNOSTICO DE LA SITUACIÓN ACTUAL 2. 2 Inventario disponible No TIPO DE VEHICULO CLASE MARCA MODELO AÑO FABRICACION COLOR MATRICULA CHASIS NUMERO ESTADO ACTUAL 1 Vehículo turismo Toyota Rav 4 2011 Gris 50/A/22156 2 HGEJ 7710 YH 603383 Buen estado 2 Pickup Camioneta Toyota Hilux 2011 Blanco 50/A/2354 JHLRD 66874 CO 26456 Buen estado 3 Camión Volquete Scania P 360 CB 8 x 4 HSZ 2011 Naranja 50/A/92689 38 HJRB 7734 HG 54338 Buen estado 4 Camión Volquete Scania P 360 CB 8 x 4 HSZ 2011 Naranja 50/A/56432 2 KLRB 9722 HG 66543 Buen estado 5 Camión Volquete Scania P 360 CB 8 x 4 HSZ 2011 Naranja 50/A/30024 8 JUHG 88560 JK 45014 Buen estado 6 Camión Volquete Scania P 360 CB 8 x 4 HSZ 2011 Naranja 50/A/98034 22 DEST 87650 ES 4519 Buen estado 7 Camión Volquete Scania P 360 CB 8 x 4 HSZ 2011 Naranja 50/A/77213 56 HGTZ 7644 DC 5497 Buen estado 8 Camión Volquete Scania P 360 CB 8 x 4 HSZ 2011 Naranja 50/A/11345 56 HGKI 5429 LK 98554 Buen estado 9 Camión Volquete Scania P 360 CB 8 x 4 HSZ 2011 Naranja 50/A/43228 1 ZVJH 45432 J 6578991 Buen estado 10 Excavadora Caterpillar 330 C 2013 Amarillo 50/A/3378 79 V 12525 Buen estado 11 Excavadora Caterpillar 330 C 2013 Amarillo 50/A/9021 C 7 C 08609 Buen estado 6

2. DIAGNOSTICO DE LA SITUACIÓN ACTUAL 2. 3 Equipos y herramientas Ø Un juego de llaves básico y martillos. Ø Llaves para filtros. Ø Par de graseros y bomba para lubricación. Ø Cizalla y arcos de sierra. Ø Tornillo de banco (morsa) y esmeril. Ø Taladro de pedestal y soldadura eléctrica. 2. 4 Instalaciones Ø Oficina para la dirección, planificación, administración y control de operaciones. Ø Aparcamiento de 7500 m². Ø Local-almacén de 120 m². 7

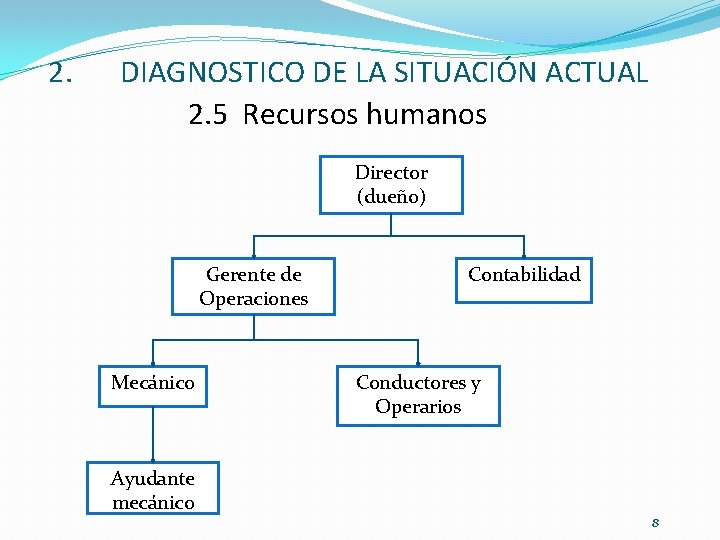

2. DIAGNOSTICO DE LA SITUACIÓN ACTUAL 2. 5 Recursos humanos Director (dueño) Gerente de Operaciones Mecánico Contabilidad Conductores y Operarios Ayudante mecánico 8

2. DIAGNOSTICO DE LA SITUACIÓN ACTUAL 2. 6 Mantenimiento actualmente aplicado El mecánico realiza la inspección de la unidad Se puede reparar la falla el mecánico de la flota No El gerente operaciones realiza una orden de servicio para enviar la unidad a un taller externo Si El gerente de operaciones realiza la orden de compra para la pieza nueva o lubricantes El mecánico recibe la pieza nuevas y realiza el cambio de la pieza o aceite según el caso que sea La unidad vuelve a entrar en funcionamiento

2. DIAGNOSTICO DE LA SITUACIÓN ACTUAL 2. 7 Conclusiones del diagnostico Ø La designación e identificación de las unidades productivas (vehículos y maquinarias) es simple y con un código de la matricula; esto no trae problemas actualmente por ser un número pequeño de unidades. Ø En cuanto a los equipos y herramientas, son los más básicos y no cubren la demanda de utilización, tecnificación de las unidades y seguridad de trabajo. Ø La flota no dispone de formatos de administración, control e informes de trabajos, formatos check list, histograma e informes de mantenimiento. Ø La mayoría de conductores no realizan actividad de mantenimiento alguna por creer que no están dentro de sus responsabilidades. 10

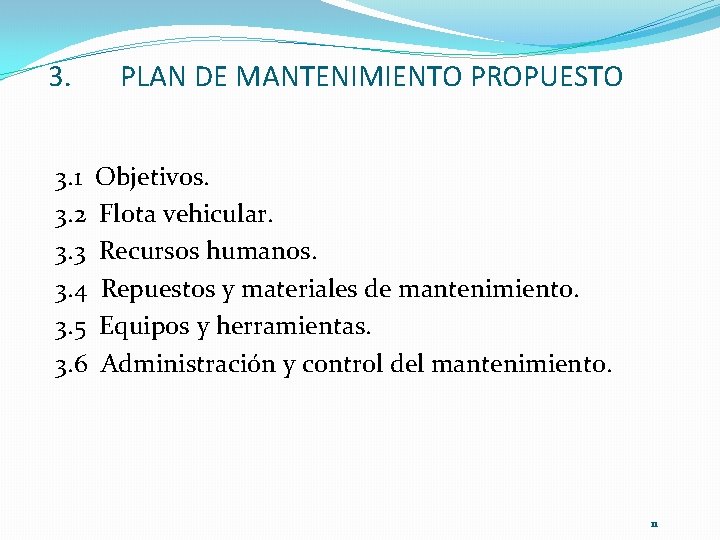

3. PLAN DE MANTENIMIENTO PROPUESTO 3. 1 Objetivos. 3. 2 Flota vehicular. 3. 3 Recursos humanos. 3. 4 Repuestos y materiales de mantenimiento. 3. 5 Equipos y herramientas. 3. 6 Administración y control del mantenimiento. 11

3. PLAN DE MANTENIMIENTO PROPUESTO 3. 1 Objetivos Ø Codificar cada unidad, facilitando su administración y mantenimiento. Ø Elaborar una nueva estructura orgánica de la sección y su manual de funciones. Ø Asignar un programa de capacitación, dirigido al personal relacionado tanto con la producción como con el mantenimiento de la flota vehicular. Ø Asegurar la disponibilidad requerida de vehículos y maquinaria. Ø Administrar y controlar eficientemente las actividades de mantenimiento. 12

3. PLAN DE MANTENIMIENTO PROPUESTO 3. 2 Flota vehicular Ø Codificación de las unidades de la flota vehicular. Dígito 1 2 3 4 5 6 7 Clase de vehículo VEHÍCULOS LIGEROS Sedán, copé, hatch back, station vagon Camioneta pickup (2 WD o 4 WD) Jeep (2 WD o 4 WD) Van, furgoneta, microbús Motocicleta VEHÍCULOS PESADOS Camión plataforma Volquete Recolector Tanquero Bus Tracto camión MAQUINARIAS Tractor Cargadora Retro excavadora Excavadora Motoniveladora Rodillo Tractor agrícola CÓDIGO MARCA VEHÍCULOS LIGEROS T Toyota VEHÍCULOS PESADOS S Scania M Mercedes benz MAQUINARIAS CAT Caterpillar CÓDIGO VL VP MQ CATEGORÍA DE VEHÍCULO Vehículos ligeros Vehículos pesados Maquinarias TVL – 22 SVP - 35 CATMQ - 411 13

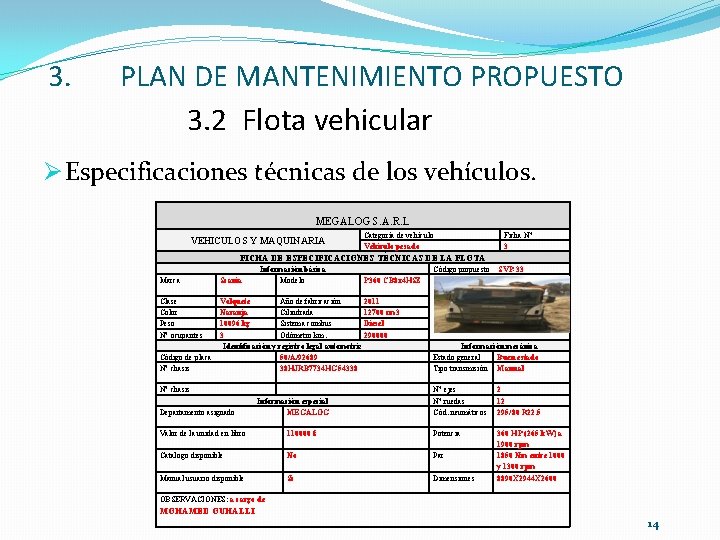

3. PLAN DE MANTENIMIENTO PROPUESTO 3. 2 Flota vehicular Ø Especificaciones técnicas de los vehículos. MEGALOG S. A. R. L VEHICULOS Y MAQUINARIA Categoría de vehículo Vehículo pesado Ficha N° 3 FICHA DE ESPECIFICACIONES TÉCNICAS DE LA FLOTA Información básica Modelo Código propuesto SVP-33 Marca Scania Clase Color Peso N° ocupantes Volquete Año de fabricación 2011 Naranja Cilindrada 12700 cm 3 10096 kg Sistema combus Diesel 3 Odómetro km. 290000 Identificación y registro legal automotriz 50/A/92689 38 HJRB 7734 HG 54338 Código de placa N° chasis Departamento asignado Información especial MEGALOG P 360 CB 8 x 4 HSZ Información mecánica Estado general Buen estado Tipo transmisión Manual N° ejes N° ruedas Cód. neumáticos 2 12 295/80 R 22. 5 360 HP (265 k. W) a 1900 rpm 1850 Nm entre 1000 y 1300 rpm 8890 X 2944 X 2600 Valor de la unidad en libro 110000 € Potencia Catalogo disponible No Par Manual usuario disponible Si Dimensiones OBSERVACIONES: a cargo de MOHAMED OUHALLI 14

3. PLAN DE MANTENIMIENTO PROPUESTO 3. 2 Flota vehicular Ø Diseño del plan de mantenimiento para cada unidad SISTEMA ELEMENTO Aceite motor Filtro aceite LUBRICACION Aceite caja cambio Aceite diferencial filtro de combustible TIEM COST PERI PO TE CODIG GAM REPUEST OPERAR E M. O E ODO ASIG REP O A OS IOS (9, 25€/ TOTA (km) NAD UEST h) L O (h) O 1 Aceite VL- 10. 00 mecanico Cambio aceite A AFRIQUIA 0, 1 25 0, 925 25, 925 LCAM 10 0 / 10 w 30 ayudante FILTRO DE 1 VL- 10. 00 ACEITE mecanico Cambio filtro de aceite A 0, 1 6 0, 925 6, 925 LCFA 10 0 BOSCH : F / 026 407 ayudante 090 1 VLaceite Cambio aceite de caja 20. 00 mecanico LCACC B AFRIQUIA 0, 5 6 4, 625 10, 625 cambio 0 / 20 80 W 90 ayudante 1 aceite Cambio aceite del VL- 20. 00 mecánico B AFRIQUIA 0, 5 6 4, 625 10, 625 diferencial LCAD 20 0 / 80 W 90 ayudante FILTRO COMBUST 1 Cambio filtro de VL- 30. 00 IBLE mecánico C 0, 2 12 1, 85 13, 85 combustible ICFC 30 0 BOSCH : / 15 098645022 ayudante OPERACIONES DE MANTENIMIENTO SISTEMATICO

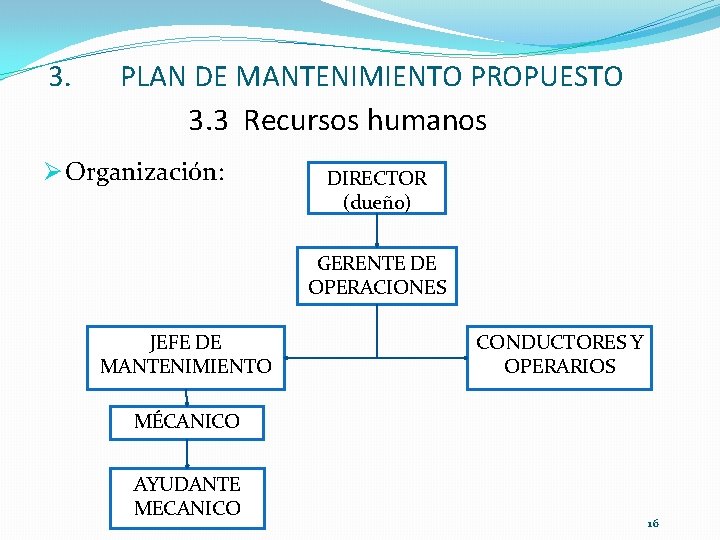

3. PLAN DE MANTENIMIENTO PROPUESTO 3. 3 Recursos humanos Ø Organización: DIRECTOR (dueño) GERENTE DE OPERACIONES JEFE DE MANTENIMIENTO CONDUCTORES Y OPERARIOS MÉCANICO AYUDANTE MECANICO 16

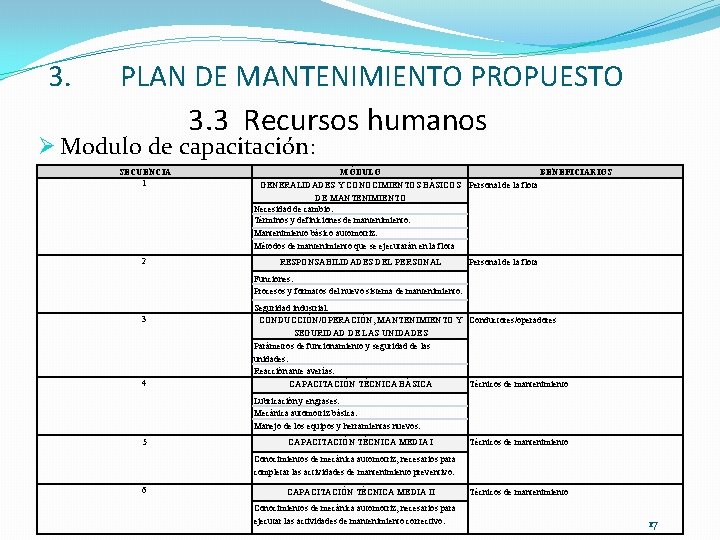

3. PLAN DE MANTENIMIENTO PROPUESTO 3. 3 Recursos humanos Ø Modulo de capacitación: SECUENCIA 1 MÓDULO BENEFICIARIOS GENERALIDADES Y CONOCIMIENTOS BÁSICOS Personal de la flota DE MANTENIMIENTO Necesidad de cambio. Términos y definiciones de mantenimiento. Mantenimiento básico automotriz. Métodos de mantenimiento que se ejecutarán en la flota 2 RESPONSABILIDADES DEL PERSONAL Personal de la flota Funciones. Procesos y formatos del nuevo sistema de mantenimiento. 3 4 Seguridad industrial. CONDUCCIÓN/OPERACIÓN, MANTENIMIENTO Y Conductores/operadores SEGURIDAD DE LAS UNIDADES Parámetros de funcionamiento y seguridad de las unidades. Reacción ante averías. CAPACITACIÓN TÉCNICA BÁSICA Técnicos de mantenimiento Lubricación y engrases. Mecánica automotriz básica. Manejo de los equipos y herramientas nuevos. 5 CAPACITACIÓN TÉCNICA MEDIA I Técnicos de mantenimiento Conocimientos de mecánica automotriz, necesarios para completar las actividades de mantenimiento preventivo. 6 CAPACITACIÓN TÉCNICA MEDIA II Conocimientos de mecánica automotriz, necesarios para ejecutar las actividades de mantenimiento correctivo. Técnicos de mantenimiento 17

3. DESCRIPCIÓN ACEITE 10 W 30, para motor diesel de vehiculos livianos ACEITE 10 W 40, para motor diesel de vehiculos pesados ACEITE 15 W 40, para motor diesel de maquinaria ACEITE 80 W 90, para transmisión y diferencial de vehiculos livianos y pesados ACEITE SAE 30 para sistema hidráulico, mandos finales y de rotación. GREASE MP, grasa multipropósito LÍQUIDO DE FRENOS Líquido de frenos VAICO V 60 -0242 DAF Genuine 2604001 PLAN DE MANTENIMIENTO PROPUESTO 3. 4 Repuestos y materiales SAE CANTIDAD DESCRIPCIÓN MARCA CANTIDAD Vehículo TVL-11 10 W 30 40 l 10 W 40 1470 l 15 W 40 400 l 80 W 90 562 l SAE 30 920 l NLGI 2 200 kg FILTROS DE ACEITE FILTRO DE COMBUSTIBLE FILTRO DE AIRE BOSCH F 026407090 BOSCH 0986450221 MANN FILTER C 244007 4 1 4 Vehículo TVL-22 FILTROS DE ACEITE FILTRO DE COMBUSTIBLE FILTRO DE AIRE BOSCH F 034570550 BOSCH 0043588397 MANN FILTER B 435589 4 1 4 Vehículo SVP-33, SVP-34, SVP-35, SVP-36, SVP-37, SVP-38, SVP-39 FILTROS DE ACEITE MANN FILTER W 11 102/37 42 FILTRO DE COMBUSTIBLE MANN FILTER WK 1080/6 x 42 FILTRO DE AIRE SCANIA FILTER 1421022 21 Maquinaria CATMQ 410 y CATMQ 411 2 l 4 l FILTROS DE ACEITE FILTRO DE ACEITE HUIL CAT 1 R-0716 16 FILTRO DE COMBUSTIBLE DONALDSON P 551010 16 FILTRO DE AIRE DONALDSON - P 532501 2 18

3. PLAN DE MANTENIMIENTO PROPUESTO 3. 5 Equipos y herramientas DESCRIPCIÓN MARCA CANTIDAD PRECIO (€) 1 100 Gabinete con herramientas: juegos de llaves, palancas y juegos de dados, juegos de desarmadores, alicates martillos, etc. Gato hidráulico tipo lagarto 3 TN. Gato hidráulico tipo lagarto 10 TN. Par de gatos fijos 3 TN. BIG RED SILVERLINE 1 1 2 90 150 80 Par de galos fijos 12 TN. SILVERLINE 2 120 Engrasadora Bomba manual de aceite Manguera espiral para aire a presión BIG RED CAMPBELL 1 1 1 35 25 15 MILTON PORTEN TRUPER LAUNCH OTC 1 1 1 30 6 300 50 300 1 40 LAUNCH 1 500 Inflador de neumáticos Medidor de presión de aire de los neumáticos Bomba hidrolavadora (PHI-2", MOTOR 2 HP) Multímetro automotriz Scanner multimarca Kit Medición de Presión bomba combustible Banco para prueba y limpieza de inyectores con ultrasonido BIG RED 1841 19

3. PLAN DE MANTENIMIENTO PROPUESTO 3. 6 Administración y control del mantenimiento Ø Orden de Trabajo. Ø Hoja para planeación del mantenimiento. Ø Solicitud de despacho de repuestos y lubricantes. Ø Orden de compra. Ø Hoja de control semanal de actividades de la flota vehicular. 20

4. COSTES DE MANTENIMIENTO 4. 1 Costes de funcionamiento. 4. 2 Calculo de los costes de mantenimiento. 4. 3 Presupuesto anual del mantenimiento. 4. 4 Coste de implementación del plan de mantenimiento. 21

4. COSTES DE MANTENIMIENTO 4. 1 Costes de funcionamiento DESCRIPCIÓN CARGO Gerente de Operaciones Jefe de Mantenimie nto Mecánico Ayudante mecánico TOTAL SUELDO MENSUAL SUELDO ANUAL PRECIO POR HORA 660€ 7920€ 3, 17€ 550€ 6600€ 2, 65€ 385€ 4620€ 1, 85€ 330€ 3960€ 1, 58€ 1925€ 23100€ 9, 25€ Tanque aceite AFRIQUIA 10 W 30 Tanque aceite AFRIQUIA 10 W 40 Tanque aceite AFRIQUIA 15 W 40 Tanque aceite AFRIQUIA 80 W 90 Tanque aceite AFRIQUIA SAE 30 Grasa NLGI 2, grasa multipropósito Liquido de freno vehiculos livianos Liquido de freno v. pesados Liquido refrigerante Filtros de aceite BOSCH f 026407090 Filtros de aceite BOSCH f 034570550 Filtros de aceite MANN w 11 102/37 Filtros de aceite filter huil CAT 1 R-0716 Filtro de combustible BOSCH 0986450221 Filtro de combustible BOSCH F 034570550 Filtro de combustible MANN WK 1080/6 x Filtro de combustible DONALDSON P 551010 Filtro de aire MANN C 24007 Filtro de aire MANN B 435589 Filtro de aire SCANIA 1421022 Filtro de aire DONALDSON P 532501 Filtro sistema hidráulico DONALDSON P 170308 TOTAL CANTIDAD PRECIOS € 40 l 1470 l 400 l 562 l 920 l 200 kg 2 l 14 l 5 l 4 u 42 u 16 u 1 u 42 u 16 u 200 5880 1600 1686 2760 900 10 112 5 24 24 630 400 12 12 945 400 4 u 21 u 2 u 4 u 56 56 1050 120 132 17014 22

4. GAMA A B C D E F COSTES DE MANTENIMIENTO 4. 2 Cálculo de los costes de mantenimiento OPERACIONES PL-LCAM 10 PL-LCFA 10 PL-LEAT 10 PL-LEG 10 PL-ALFA 10 PL-AISE 10 PL-DRGD 10 PL-DIS 10 PL-MIMM 10 PL-OIF 10 PL-OINv 10 PL-OIB 10 PL-ORG 10 PL-LER 20 PL-ICFC 20 PL-ILCBI 20 PL-ACLFA 20 PL-OLL 20 PL-LCACC 30 PL-LCAD 30 PL-LEBE 30 PL-FCLF 30 PL-MCV 40 PL-LECR 60 PL-DCLH 60 PL-TCLE 60 PL-ILI 120 PL-MCBD 120 PL-MMCM 120 PL-OLT 120 COSTE M. O OPERACIONES 6, 475 1, 3875 23, 125 18, 5 4, 625 9, 25 13, 875 4, 625 7, 4 4, 625 2, 775 1, 85 27, 75 23, 125 4, 625 27, 75 1, 85 0, 925 4, 625 18, 5 6, 9375 18, 5 13, 875 4, 625 6, 9375 18, 5 6, 9375 9, 25 27, 75 COSTE REPUESTO OPERACIONES 140 15 0 0 0 0 45 0 50 2, 5 45 72 0 8 0 0 15 15 75 45 0 0 COSTE M. O. GAMA COSTE REPUESTO GAMA COSTE TOTAL GAMA 130, 8875 155 285, 8875 58, 275 97, 5 155, 775 34, 6875 125 159, 6875 18, 5 0 18, 5 25, 4375 30 55, 4375 62, 4375 120 182, 4375 23

4. COSTES DE MANTENIMIENTO 4. 3 Presupuesto anual del mantenimiento AÑO 1. er 2. º 3. er 4. º 5. º 6. º 7. º 8. º 9. º 10. º GAMAS 6 A, 3 B, 2 C, 1 D, 1 E 6 A, 3 B, 2 C, 2 D, 1 E, 1 F 6 A, 3 B, 2 C, 1 D, 1 E 6 A, 3 B, 2 C, 2 D, 1 E, 1 F C. REPUESTOS ( €) 1502, 5 1622, 5 1502, 5 1622, 5 C. M. O ( €) 1073, 46 1154, 4 1073, 4625 1154, 4 C. ANUAL ( €) 2575, 96 2776, 9 2575, 9625 2776, 9 C. ACUM ( €) 2575, 96 5352, 86 7928, 82 10705, 72 13281, 68 16058, 58 18634, 55 21411, 45 23987, 4125 26764, 3125 24

4. COSTES DE MANTENIMIENTO 4. 4 Coste de implementación del plan de mantenimiento DESCRIPCIÓN COSTE TOTAL (€) Mano de obra 23100 Stock de repuestos 17014 Equipos y herramientas 1841 Total 41955 25

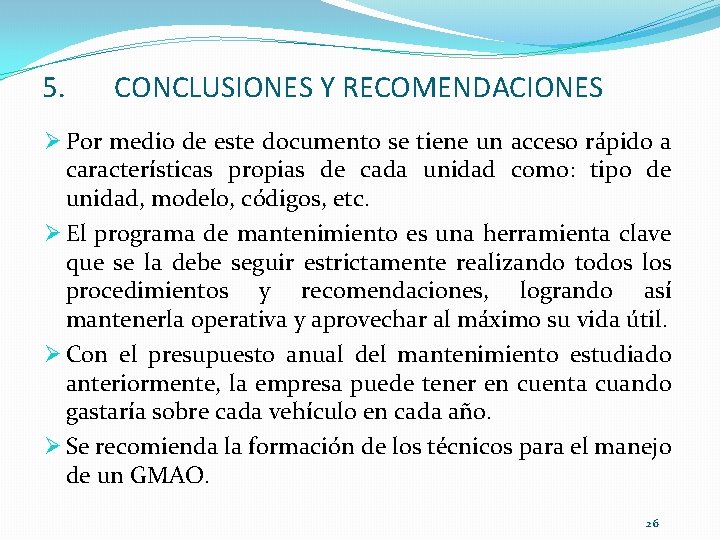

5. CONCLUSIONES Y RECOMENDACIONES Ø Por medio de este documento se tiene un acceso rápido a características propias de cada unidad como: tipo de unidad, modelo, códigos, etc. Ø El programa de mantenimiento es una herramienta clave que se la debe seguir estrictamente realizando todos los procedimientos y recomendaciones, logrando así mantenerla operativa y aprovechar al máximo su vida útil. Ø Con el presupuesto anual del mantenimiento estudiado anteriormente, la empresa puede tener en cuenta cuando gastaría sobre cada vehículo en cada año. Ø Se recomienda la formación de los técnicos para el manejo de un GMAO. 26
