TRABAJO FIN DE GRADO PROYECTO BÁSICO DE NAVE INDUSTRIAL ALUMNO: SERGIO HERRERA MUÑOZ 1
ÍNDICE § Documentos contemplados en el Trabajo Fin de Grado. § Objeto del trabajo. § Antecedentes. § Situación y emplazamiento. § Requerimientos espaciales. § Normativa aplicada. § Solución adoptada. § Presupuesto. Sergio Herrera Muñoz 2
DOCUMENTOS DEL TFG § Memoria descriptiva. § Anejos de cálculo. § Pliego de condiciones. § Planos. § Presupuesto. Sergio Herrera Muñoz 3
OBJETO DEL TRABAJO § Cálculo estructural de una nave industrial básica de 400 m 2 situada en el Polígono Industrial de “El Tollo” de Monreal del Campo (Teruel). § La solución final contendrá cada uno de los detalles estructurales necesarios para su construcción además de el presupuesto detallado. § No son objeto de este trabajo las instalaciones de saneamiento, electricidad o fontanería, tampoco se ha incluido el cálculo de seísmo o incendio. Sergio Herrera Muñoz 4
ANTECEDENTES § Construcciones Aymo, S. L. es una empresa dedicada al sector de la construcción, dado el auge de los últimos años, han decidido ampliar sus instalaciones con la construcción de una nave industrial, para aumentar su productividad y capacidad de almacenamiento. Sergio Herrera Muñoz 5
SITUACIÓN Y EMPLAZAMIENTO La construcción de la nave se realizará en el Pol. Ind. De “El Tollo” situado en la localidad de Monreal del Campo (Teruel), concretamente en la parcela sombreada (02). Sergio Herrera Muñoz 6
REQUERIMIENTOS ESPACIALES § Retiro de hasta 4 m con los lindes Norte y Sur. § Retiro de hasta 5 m con los lindes Este y Oeste. § Parking de 50 m² (4 Plazas de aparcamiento). Sergio Herrera Muñoz § Nave objeto del trabajo de 400 m². 7
NORMATIVA APLICADA § La geometría y situación de la nave estará sujeta a las prescripciones de la normativa urbanística vigente en el Pol. Ind. “El Tollo” de Monreal del Campo. § Los coeficientes de seguridad aplicados al presente proyecto cumplen con el DB-SE-A. § RD 314/2006 por el que se aprueba el Código Técnico de la Edificación. § Instrucción de Hormigón Estructural (EHE-08), la cual cumplen todos los elementos de la cimentación del presente proyecto. Sergio Herrera Muñoz 8
SOLUCIÓN ADOPTADA § Dimensiones de la nave objeto de 25 x 16 m. § Pórticos a dos aguas. Sergio Herrera Muñoz 9
SOLUCIÓN ADOPTADA Actuaciones previas: § Replanteo de proyecto. § Desbroce y limpieza del terreno. § Actuaciones previas. § Cimentación. § Estructura. § Cerramientos § Excavación de zanjas. § Transporte de escombros a vertedero más próximo. § Formación de base pavimentación con zahorra. § Formación de solera de hormigón armado de Sergio Herrera Muñoz 10

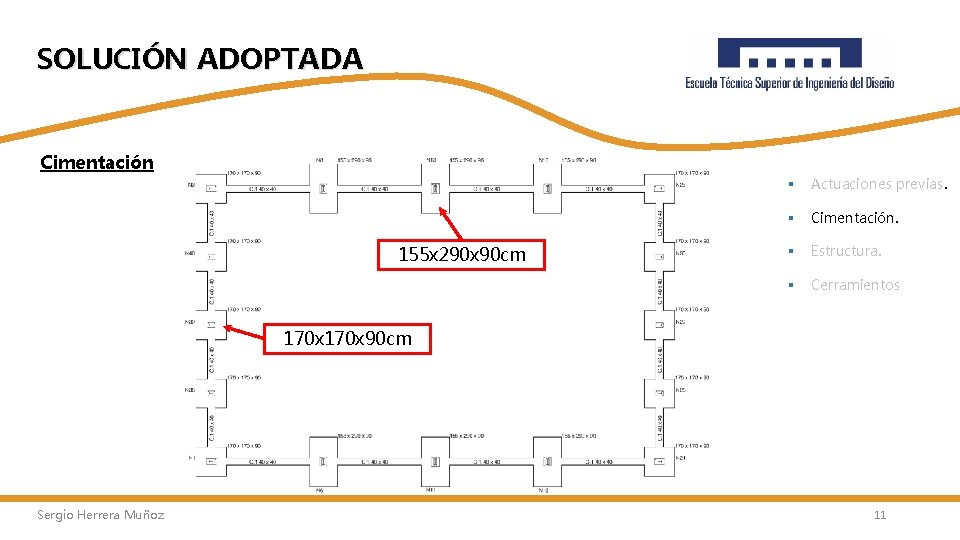

SOLUCIÓN ADOPTADA Cimentación 155 x 290 x 90 cm § Actuaciones previas. § Cimentación. § Estructura. § Cerramientos 170 x 90 cm Sergio Herrera Muñoz 11
SOLUCIÓN ADOPTADA Placas de anclaje 400 x 550 x 22 mm § Actuaciones previas. § Cimentación. § Estructura. § Cerramientos 300 x 400 x 22 mm 350 x 550 x 20 Sergio Herrera Muñoz mm 12

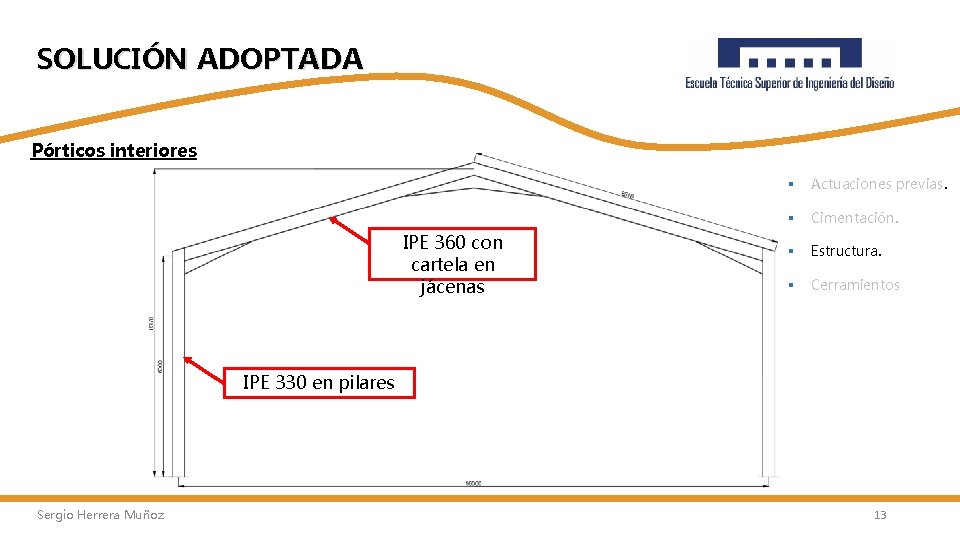

SOLUCIÓN ADOPTADA Pórticos interiores IPE 360 con cartela en jácenas § Actuaciones previas. § Cimentación. § Estructura. § Cerramientos IPE 330 en pilares Sergio Herrera Muñoz 13
SOLUCIÓN ADOPTADA Pórticos de fachada IPE 120 con cartela en jácenas L 20 x 3 § Actuaciones previas. § Cimentación. § Estructura. § Cerramientos CDC 100 x 3 IPE 200 en pilares Sergio Herrera Muñoz 14
SOLUCIÓN ADOPTADA Pórticos laterales IPE 330 en pilares interiores L 20 x 3 Sergio Herrera Muñoz CDC 100 x 3 IPE 200 en pilares fachada § Actuaciones previas. § Cimentación. § Estructura. § Cerramientos IPE 80 15

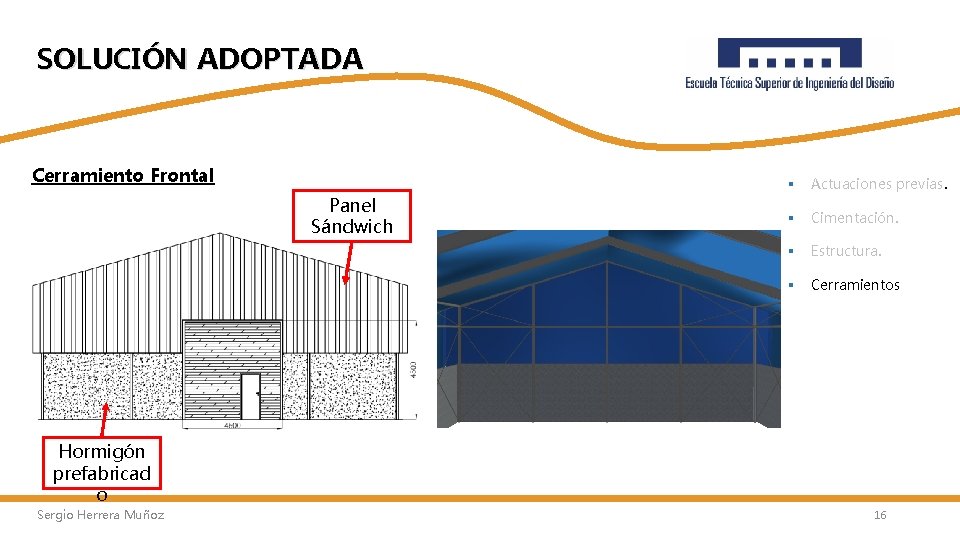

SOLUCIÓN ADOPTADA Cerramiento Frontal Panel Sándwich § Actuaciones previas. § Cimentación. § Estructura. § Cerramientos Hormigón prefabricad o Sergio Herrera Muñoz 16
SOLUCIÓN ADOPTADA Panel Sándwich Cerramiento Lateral § Actuaciones previas. § Cimentación. § Estructura. § Cerramientos Hormigón prefabricad o Sergio Herrera Muñoz 17
PRESUPUESTO € € € € € Sergio Herrera Muñoz 18
