TRABAJO FIN DE GRADO Ingeniería Mecánica DISEÑO Y MONTAJE DE UN EQUIPO PARA PRÁCTICAS DE REFRIGERACIÓN. CICLO SIMPLE DE REFRIGERACIÓN CON DIFERENTES ESTRATEGIAS DE REGULACIÓN Y CONTROL Autor: Manuel Seguí de Rosa Tutor: Emilio José Sarabia Escrivá

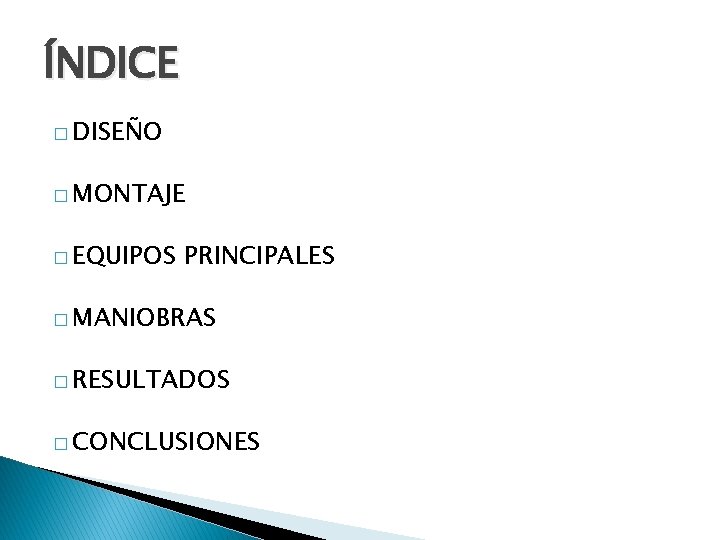

ÍNDICE � DISEÑO � MONTAJE � EQUIPOS PRINCIPALES � MANIOBRAS � RESULTADOS � CONCLUSIONES
DISEÑO • Circuito frigorifico
• Diagrama de Mollier:
MONTAJE 1. 2. 3. 4. 5. 6. Construcción de la bancada móvil Fijación del tablero de sensores a la bancada Ubicación de equipos y dispositivos de control Definición de maniobras Establecer conexiones y realizar el circuito frigorífico. Cableado eléctrico de la instalación
• Resultado final del montaje:

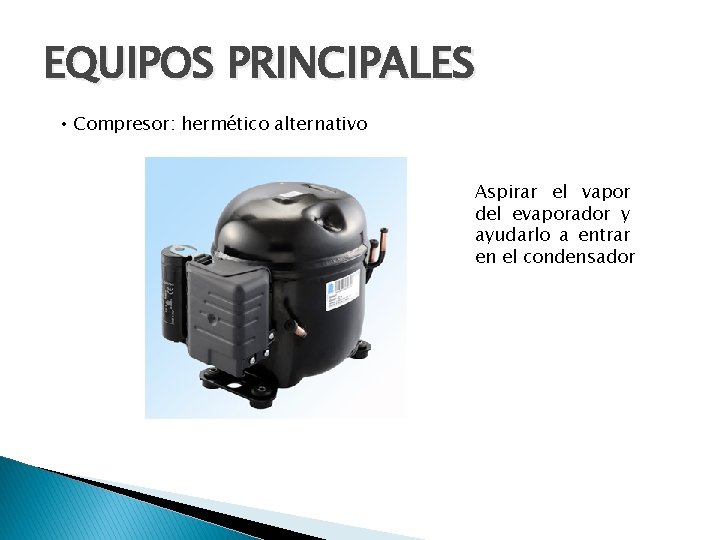

EQUIPOS PRINCIPALES • Compresor: hermético alternativo Aspirar el vapor del evaporador y ayudarlo a entrar en el condensador

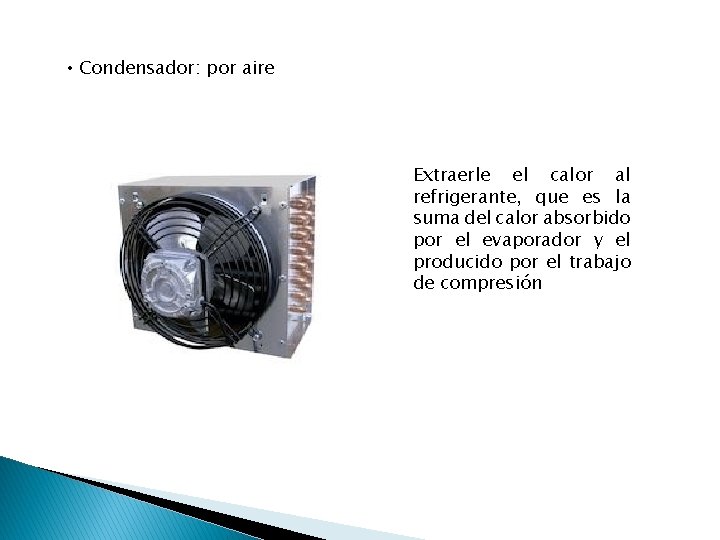

• Condensador: por aire Extraerle el calor al refrigerante, que es la suma del calor absorbido por el evaporador y el producido por el trabajo de compresión
• Evaporador: estático de expansión seca Intercambiador de calor, que absorbe calor del medio en el que se encuentra, con lo cual lo enfría
• Válvula de expansión: termostática Proporcionar la diferencia de presión establecida entre los lados de alta y de baja presión del circuito de refrigeración
Maniobras • Pump down
• Desescarche: por gas caliente
• Dispositivos de control: Presostatos Termostatos

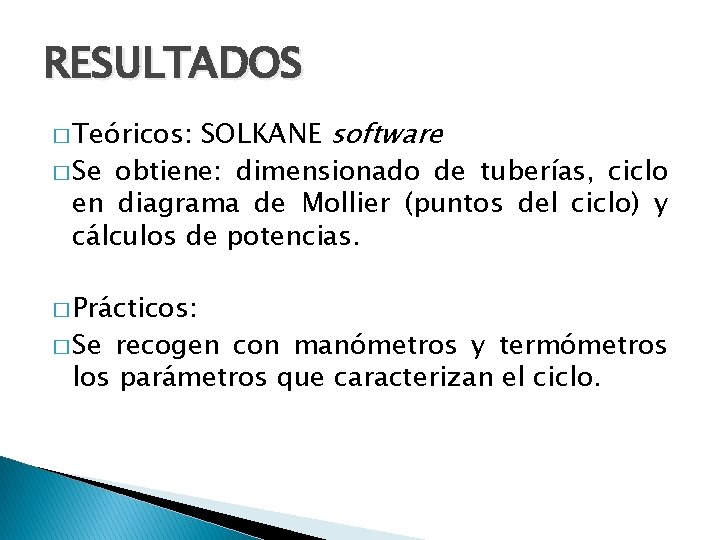

RESULTADOS SOLKANE software � Se obtiene: dimensionado de tuberías, ciclo en diagrama de Mollier (puntos del ciclo) y cálculos de potencias. � Teóricos: � Prácticos: � Se recogen con manómetros y termómetros los parámetros que caracterizan el ciclo.
CONCLUSIONES � Equipo docente que representa una instalación frigorífica. � Control a través de dispositivos y sensores. � Se adjuntan memorias de prácticas para alumnos. � Aprendizaje en el montaje de instalaciones y técnicas para realizar el circuito frigorífico.
