TRABAJO FIN DE GRADO INGENIERÍA ELÉCTRICA PLAN AUTOPROTECCIÓN DEL HOSPITAL GENERAL DE REQUENA Alumno: Ignacio González Rodríguez Directora: Mª Carmen Rey García
ÍNDICE 1. Memoria descriptiva 2. Pliego de Condiciones 3. Presupuesto 4. Planos
PLAN DE AUTOPROTECCIÓN 1. Capítulos. 1. Capítulo 0. Objetivo y Obligatoriedad 2. Capítulo 1. Identificación y Emplazamiento 3. Capítulo 2. Actividad y Medio Físico 4. Capítulo 3. Riesgos 5. Capítulo 4. Medios de Autoprotección 6. Capítulo 5. Mantenimiento de Instalaciones 7. Capítulo 6. Protocolos de Emergencias 8. Capítulo 7. Integración en Ámbito Superior 9. Capítulo 8. Implantación 10. Capítulo 9. Mantenimiento y Actualización del Plan 2. Anexos. 1. Anexo I. Directorio de comunicación 2. Anexo II. Formulario de gestión de emergencias 3. Anexo III. Planos de autoprotección
¿Qué es un plan autoprotección? Es un documento en el que se: Ø Analizan los riesgos, tanto propios como externos Ø Comprueba con qué medios técnicos se dispone para la prevención Ø Definen medidas de actuación para afrontar los posibles riesgos
Capítulo 0. Objetivo y Obligatoriedad Los principales objetivos de Plan de Autoprotección del Hospital, en caso de producirse algún riesgo son: - Evitar pérdidas humanas - Evitar daños materiales - Proteger el medio ambiente El Hospital General de Requena no tiene obligatoriedad de implantar un Plan de Autoprotección. - Norma Básica de Autoprotección - Catálogo de Actividades - Actividades Sin Reglamentación Sectorial Específica - Actividades Sanitarias ≥ 200 CAMAS - Hospital General de Requena 85 CAMAS

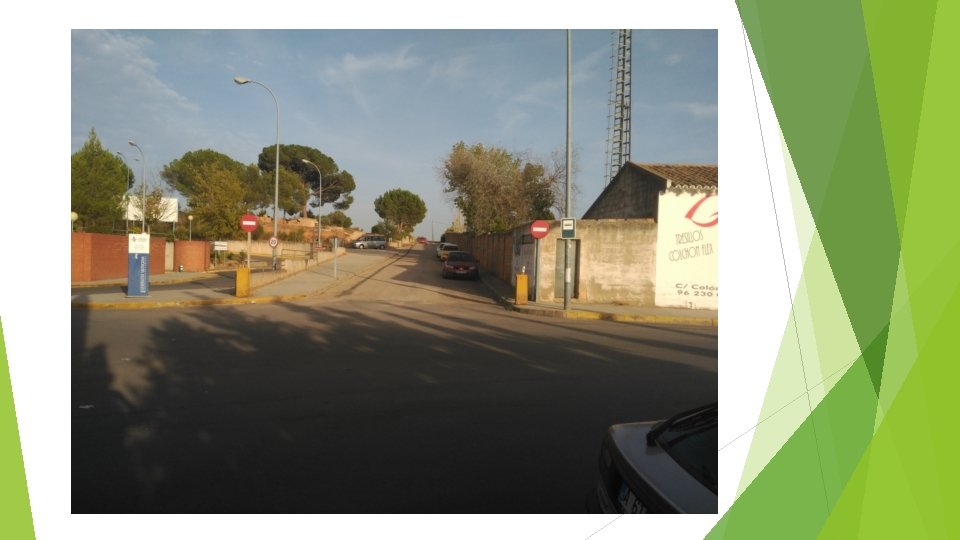

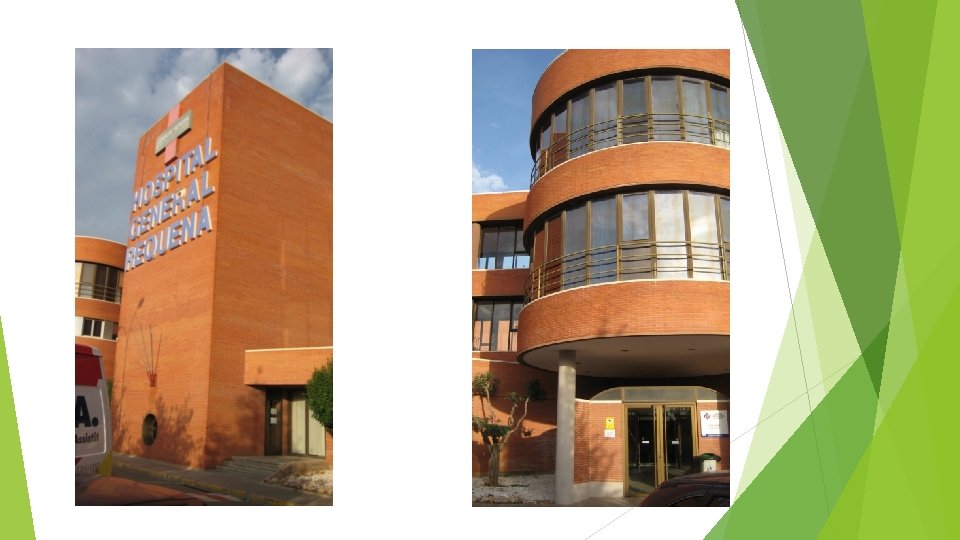

Capítulo 1 y 2. Emplazamiento y Descripción del establecimiento Datos Hospital General de Requena: • C/ Paraje de Casablanca • Edificio con planta baja y 3 alturas • Superficie edificio: 13700 m² • Altura total: 9 metros • Junto al Campo de Fútbol Municipal
Capítulo 3. Riesgos
Capítulo 4. Medios de autoprotección • Medios Materiales: - Protección Activa - Red de hidrantes exteriores - Extintores portátiles (de polvo polivalente, de CO 2 y de agua) - Bocas de incendio equipadas (BIE) - Sistema automático de detección y alarma de incendios - Sistemas de comunicación
HIDRANTES EXTERIORES
HIDRANTES EXTERIORES
EXTINTORES PORTÁTILES
BOCAS DE INCENDIO EQUIPADAS
PULSADORES MANUALES
PUERTAS CORTAFUEGO
Capítulo 4. Medios de autoprotección • Medios Materiales: - Protección Pasiva - Señalización de emergencia - Alumbrado de emergencia - Elementos constructivos - Sectores de riesgo - Vías de evacuación
Capítulo 4. Medios de autoprotección • Medios Humanos: - Brigadas de emergencias CENTRO DE CONTROL JEFE DE EMERGENCIAS COORDINADOR PLANTA EQUIPO DE ALARMA Y EVACUACIÓN EQUIPO DE 1º AUXILIOS JEFE DE INTERVENCIÓN EQUIPO 1ª INTERVENCIÓN EQUIPO 2ª INTERVENCIÓN
Capítulo 6. Protocolos de Emergencias RIESGO RECIBE 1º AVISO DE ALARMA REAL INCENDIO JEFE DE INTERVENCIÓN EXPLOSIÓN JEFE DE INTERVENCIÓN INUNDACIONES JEFE DE INTERVENCIÓN DERRAMES JEFE DE INTERVENCIÓN FUGAS JEFE DE INTERVENCIÓN DERRUMBAMIENTO JEFE DE INTERVENCIÓN BIOLÓGICO JEFE DE INTERVENCIÓN RADIACTIVO JEFE DE INTERVENCIÓN BOMBA JEFE DE EMERGENCIAS INCENDIO FORESTAL JEFE DE EMERGENCIAS NUCLEAR JEFE DE EMERGENCIAS NEVADA JEFE DE EMERGENCIAS FASE INTERVENCIÓN FASE EVACUACIÓN O CONFINAMIENTO FASE ALARMA EXTERIOR JEFE EMERGENCIAS EQUIPO 1º INTERVENCIÓN EQUIPO 2º INTERVENCIÓN COORDINADOR DE PLANTA EQUIPO ALARMA Y EVACUACIÓN JEFE INTERVENCIÓN EQUIPO 1º INTERVENCIÓN EQUIPO 2º INTERVENCIÓN COORDINADOR DE PLANTA EQUIPO ALARMA Y EVACUACIÓN 112
Capítulo 6. Protocolo de incendio Alarma de incendio Detectores Personal Pulsador Teléfono Mantenimiento Jefe de intervención Jefe de emergencia Lugar del siniestro Se presenta en el centro de control Conato de emergencia Emergencia Parcial Emergencia General Ataque EPI Ataque ESI Fuego controlado No Evitar propagación EPI/ESI Sí Fuego controlado Sí No J. E. da instrucciones Bomberos C. P / E. A. E Extinción Dirigen evacuación Zona de reunión Fin de emergencia
Capítulo 8 y 9. Implantación, Mantenimiento y Actualización del Plan Ø Responsabilidad de la implantación del Plan de Autoprotección: Titular de la actividad Ø Se realizará una formación específica a los distintos miembros de la Brigada de Emergencias Ø Periodicidad de la formación y simulacros: 1 año Ø Para todos los usuarios, se colocarán carteles a lo largo del Hospital sobre: - Medidas de prevención de incendios - Normas de evacuación - Puntos de reunión - Señales de alarma
PRESUPUESTO Total Señalización 1. 045, 01 € Total Alumbrado de emergencia 1. 362, 55 € Total Extintores portátiles 8. 971, 25 € Total Bocas de incendio equipadas 10. 748, 56 € Total Sistema automático de detección y alarma de incendios 7. 956, 59 € Total puertas antipánico 10. 431, 12 € Curso formación personal 1. 000 € Simulacro e informe final 1. 500 € Realización del plan de autoprotección 6. 080 € Total Presupuesto 49. 095, 08 € (impuestos no incluidos)
MUCHAS GRACIAS POR SU ATENCIÓN IGNACIO GONZÁLEZ RODRÍGUEZ GRADO EN INGENIERÍA ELÉCTRICA
