TRAAM 2012 -2013 Sciences et Techniques Industrielles Présentation de scénarios d’usages numériques adaptés aux programmes de la filière professionnelle (énergie renouvelable, efficacité énergétique, . . ) Académies de Paris, Toulouse et Nice

Mise en place d’activités pédagogiques liées à l’efficacité énergétique en Bac Pro ELEEC • D’après le référentiel du BAC PRO ELEEC : Tâches à effectuer par l’élève Compétences mises en œuvre T 0 -3 : Prendre en compte les enjeux environnementaux, la maîtrise de la consommation énergétique. C 3 -1 Argumenter les solutions retenues relatives aux plans, schémas, plannings, devis, liste des matériels, outillages et consignes de sécurités en vue de la constitution du dossier de réalisation. T 2 -4 Coordonner les activités liées aux intervenants du chantier. (à mettre en œuvre pendant la PFMP) C 1 -5 Interpréter un planning d’intervention. C 2 -3 Modifier l’ordonnancement des activités. C 4 -4 Dialoguer avec les différents intervenants du chantier. T 3 -3 Procéder à la livraison de l'ouvrage en relation avec le client. (à mettre en œuvre pendant la PFMP) C 2 -19 Présenter au client l’ouvrage et son fonctionnement. T 5 -3 Informer le client sur des prestations complémentaires. (à mettre en œuvre pendant la PFMP) C 4 -1 Présenter au client les possibilités d’évolution de son installation. C 4 -2 Présenter au client l’ensemble des prestations proposées par son entreprise. Savoirs associés S 6. 1 : Les démarches qualité et maîtrise de la consommation énergétique. - Objectifs des démarches qualité et de maîtrise de la consommation énergétique. - Prise en compte des instructions liées à la maîtrise de la consommation énergétique (associées à une activité de réalisation). S 6. 4 : Textes et règlements - Le contexte législatif et réglementaire français et européen de la maîtrise énergétique : directives DEEE, Ro. HS, REACH, etc. - Les aides publiques à la rénovation énergétiques S 7. 5 : Connaissance du produit (exemples : lampes, moteurs, convecteur électrique, etc. ) (Mise à contribution des professeurs d’électrotechnique et PSE) Support pédagogique Utilisation du module IRIO dans le TGBT + compteurs d’énergie - TD n° 1 : Choix du matériel ; -TP n° 1 : Analyse de la consommation énergétique de chaque départ de l’atelier (Bilan de puissance) ; - TP n° 2 : Analyse et conclusion sur la consommation énergétique de l’atelier (avec des produits performants); - TP n° 3 Analyser les puissances produites et consommées en vue de réaliser un bilan énergétique. - Identifier les excès de consommation (fuites, arrêts oubliés, …); - Proposer et mettre en œuvre des solutions : maintenance, compensation d’énergie réactive, délestage, … - TP n° 4 Identifier les différentes liaisons (TCP/IP, Modbus RS 485, Zigbee). Paramétrer les éléments communicants.

Leviers d’actions possibles de l’efficacité énergétique :

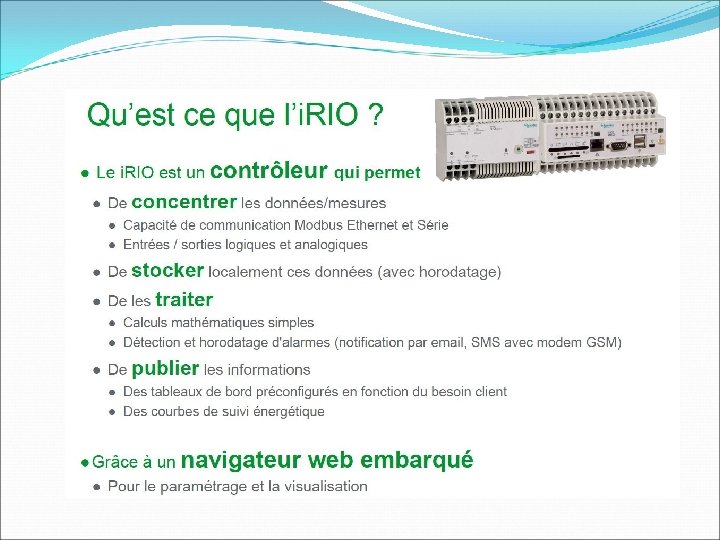

Principe de la solution de gestion énergétique IRIO

Architecture de la solution de gestion énergétique IRIO

Matériels mises à disposition par la société Schneider pour le TRAAM Compteur d’énergie numérique monophasé (Référence : A 9 MEM 2000 T) Vers le système L'i. EM permet une mesure directe de l'énergie active (W/h) pour les solutions de gestion énergétique. Vers le module IRIO Schéma de câblage du compteur d’énergie Pour récupérer les données saisies par les SIM à distance, il existe deux solutions : - le serveur portail EGX 300 (gestion à distance) ; - ou par le biais d’un portail Ethernet EGX 100 à travers des réseaux câblés ou sans fil. Ils existent sous forme de 2 protocoles : câblé Modbus RS 485 sans fil Zig. Bee Contrôleurs de gestion d'énergie IRIO et modules d'interface SIM Il contrôle les données collectées sur le terrain, fournit une présentation des données de haut niveau et permet un contrôle de charge de l’installation via un serveur web intégré. Les modules d'interface SIM sont des interfaces physiques locales, équipées de dispositifs de mesure de l’émission d’impulsions des bâtiments, d'entrées numériques, de capteurs analogiques et d'actionneurs. Les données saisies par les SIM sont récupérées directement sur le contrôleur i. RIO (gestion sur site). Module d’interface SIM Zig. Bee Passerelle Zig. Bee

Mise en place du matériel dans le TGBT communicant (proposition Paris)

Mise en place du matériel dans le TGBT communicant (proposition Nogaro) Ethernet TCP/IP Supervision Mod. Bus RS 485 Zig. Bee Conso Globale P – Q – S – Cos ρ Automate de Gestion IRIO TGBT Pédagogique Production connecté réseau Départs mono Départs délestage

Mise en place du matériel dans le TGBT communicant (proposition Nice) production Vers KNX Classification d’un local. Bureaux Détec. Lum. Extension du TGBT 3 départs vers bureaux. Détection présence Eclairage DALI asservi à l’éclairage de l’extérieur. IRIO DALI/KNX KNX/MODBUS KNX/IP GTC Chauffage KNX Asservi à la présence Consigne 20°c asservi Local Serveurs Contrôle éclairage Contrôle chauffage Total Conso.
