TP VLAN Objectifs Configuration de VLANs sur des

TP VLAN Objectifs Configuration de VLANs sur des commutateurs Catalyst Cisco Schéma du réseau Trunk SW_A PC 1 SW_B PC 2 Données de configuration • Adresses IP des Stations PC 1 = 192. 168. 1. 10/24 PC 2 = 192. 168. 1. 20/24 • Adresses IP des Interfaces VLAN 1 des commutateurs SW_A Interface VLAN 1 = 192. 168. 1. 1/24 SW_B Interface VLAN 1 = 192. 168. 1. 2/24 • Commutateur SW_A VLAN N° 100 - Nom = VLAN 100 - Port Fa 0/10 VLAN N° 200 - Nom = VLAN 200 - Port Fa 0/20 Trunk vers SW_B - Port Fa 0/24 Domaine VTP = CFI VTP Version 2 active Mode VTP = Server 1

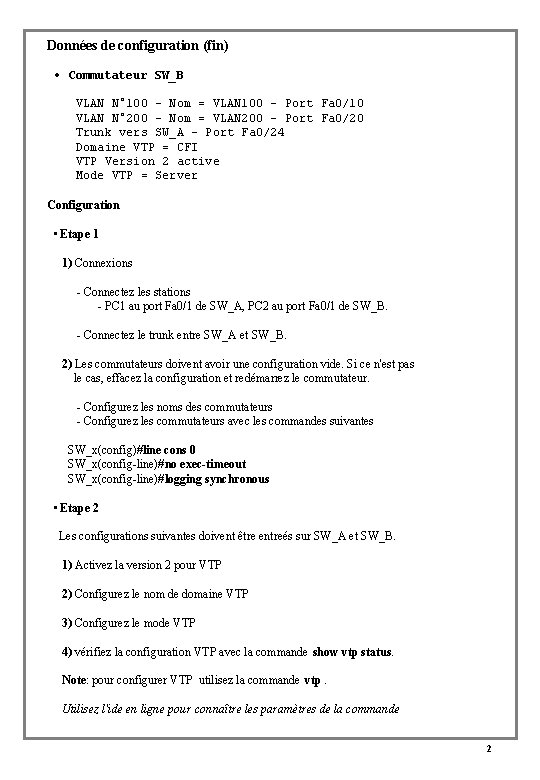

Données de configuration (fin) • Commutateur SW_B VLAN N° 100 - Nom = VLAN 100 - Port Fa 0/10 VLAN N° 200 - Nom = VLAN 200 - Port Fa 0/20 Trunk vers SW_A - Port Fa 0/24 Domaine VTP = CFI VTP Version 2 active Mode VTP = Server Configuration • Etape 1 1) Connexions - Connectez les stations - PC 1 au port Fa 0/1 de SW_A, PC 2 au port Fa 0/1 de SW_B. - Connectez le trunk entre SW_A et SW_B. 2) Les commutateurs doivent avoir une configuration vide. Si ce n'est pas le cas, effacez la configuration et redémarrez le commutateur. - Configurez les noms des commutateurs - Configurez les commutateurs avec les commandes suivantes SW_x(config)#line cons 0 SW_x(config-line)#no exec-timeout SW_x(config-line)#logging synchronous • Etape 2 Les configurations suivantes doivent être entreés sur SW_A et SW_B. 1) Activez la version 2 pour VTP 2) Configurez le nom de domaine VTP 3) Configurez le mode VTP 4) vérifiez la configuration VTP avec la commande show vtp status. Note: pour configurer VTP utilisez la commande vtp. Utilisez l'ide en ligne pour connaître les paramètres de la commande 2

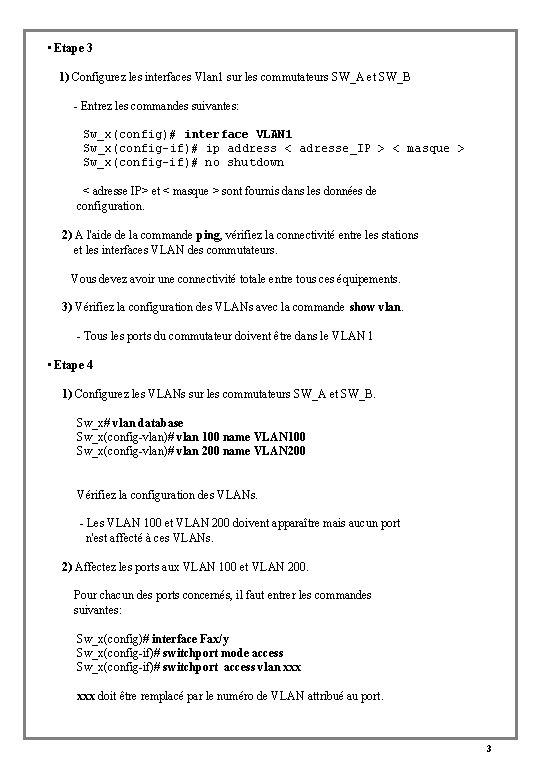

• Etape 3 1) Configurez les interfaces Vlan 1 sur les commutateurs SW_A et SW_B - Entrez les commandes suivantes: Sw_x(config)# interface VLAN 1 Sw_x(config-if)# ip address < adresse_IP > < masque > Sw_x(config-if)# no shutdown < adresse IP> et < masque > sont fournis dans les données de configuration. 2) A l'aide de la commande ping, vérifiez la connectivité entre les stations et les interfaces VLAN des commutateurs. Vous devez avoir une connectivité totale entre tous ces équipements. 3) Vérifiez la configuration des VLANs avec la commande show vlan. - Tous les ports du commutateur doivent être dans le VLAN 1 • Etape 4 1) Configurez les VLANs sur les commutateurs SW_A et SW_B. Sw_x# vlan database Sw_x(config-vlan)# vlan 100 name VLAN 100 Sw_x(config-vlan)# vlan 200 name VLAN 200 Vérifiez la configuration des VLANs. - Les VLAN 100 et VLAN 200 doivent apparaître mais aucun port n'est affecté à ces VLANs. 2) Affectez les ports aux VLAN 100 et VLAN 200. Pour chacun des ports concernés, il faut entrer les commandes suivantes: Sw_x(config)# interface Fax/y Sw_x(config-if)# switchport mode access Sw_x(config-if)# switchport access vlan xxx doit être remplacé par le numéro de VLAN attribué au port. 3

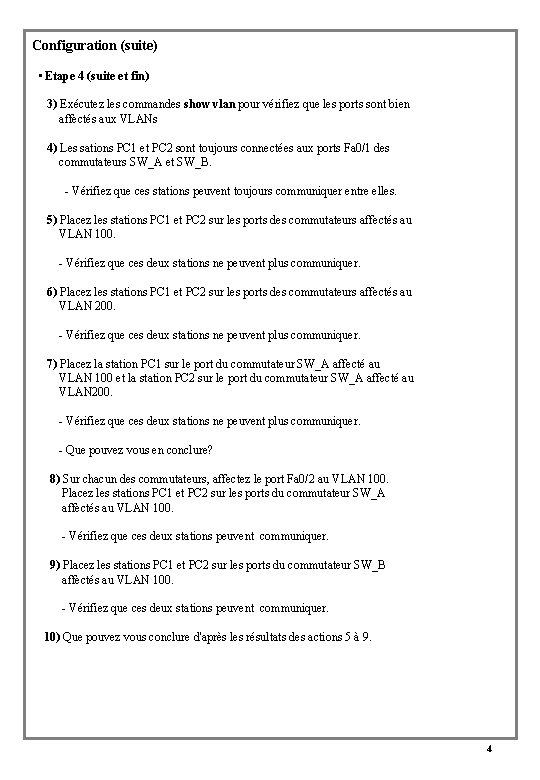

Configuration (suite) • Etape 4 (suite et fin) 3) Exécutez les commandes show vlan pour vérifiez que les ports sont bien affectés aux VLANs 4) Les sations PC 1 et PC 2 sont toujours connectées aux ports Fa 0/1 des commutateurs SW_A et SW_B. - Vérifiez que ces stations peuvent toujours communiquer entre elles. 5) Placez les stations PC 1 et PC 2 sur les ports des commutateurs affectés au VLAN 100. - Vérifiez que ces deux stations ne peuvent plus communiquer. 6) Placez les stations PC 1 et PC 2 sur les ports des commutateurs affectés au VLAN 200. - Vérifiez que ces deux stations ne peuvent plus communiquer. 7) Placez la station PC 1 sur le port du commutateur SW_A affecté au VLAN 100 et la station PC 2 sur le port du commutateur SW_A affecté au VLAN 200. - Vérifiez que ces deux stations ne peuvent plus communiquer. - Que pouvez vous en conclure? 8) Sur chacun des commutateurs, affectez le port Fa 0/2 au VLAN 100. Placez les stations PC 1 et PC 2 sur les ports du commutateur SW_A affectés au VLAN 100. - Vérifiez que ces deux stations peuvent communiquer. 9) Placez les stations PC 1 et PC 2 sur les ports du commutateur SW_B affectés au VLAN 100. - Vérifiez que ces deux stations peuvent communiquer. 10) Que pouvez vous conclure d'après les résultats des actions 5 à 9. 4

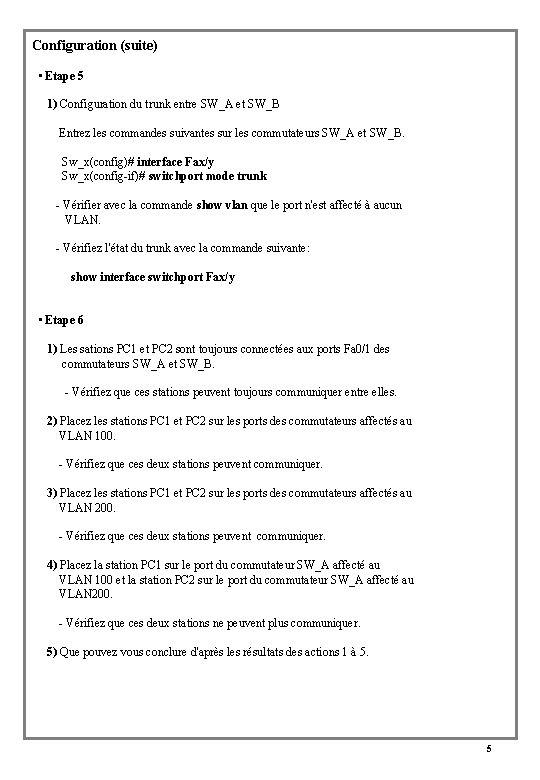

Configuration (suite) • Etape 5 1) Configuration du trunk entre SW_A et SW_B Entrez les commandes suivantes sur les commutateurs SW_A et SW_B. Sw_x(config)# interface Fax/y Sw_x(config-if)# switchport mode trunk - Vérifier avec la commande show vlan que le port n'est affecté à aucun VLAN. - Vérifiez l'état du trunk avec la commande suivante: show interface switchport Fax/y • Etape 6 1) Les sations PC 1 et PC 2 sont toujours connectées aux ports Fa 0/1 des commutateurs SW_A et SW_B. - Vérifiez que ces stations peuvent toujours communiquer entre elles. 2) Placez les stations PC 1 et PC 2 sur les ports des commutateurs affectés au VLAN 100. - Vérifiez que ces deux stations peuvent communiquer. 3) Placez les stations PC 1 et PC 2 sur les ports des commutateurs affectés au VLAN 200. - Vérifiez que ces deux stations peuvent communiquer. 4) Placez la station PC 1 sur le port du commutateur SW_A affecté au VLAN 100 et la station PC 2 sur le port du commutateur SW_A affecté au VLAN 200. - Vérifiez que ces deux stations ne peuvent plus communiquer. 5) Que pouvez vous conclure d'après les résultats des actions 1 à 5. 5
