TP Géologie … Observation de roches …

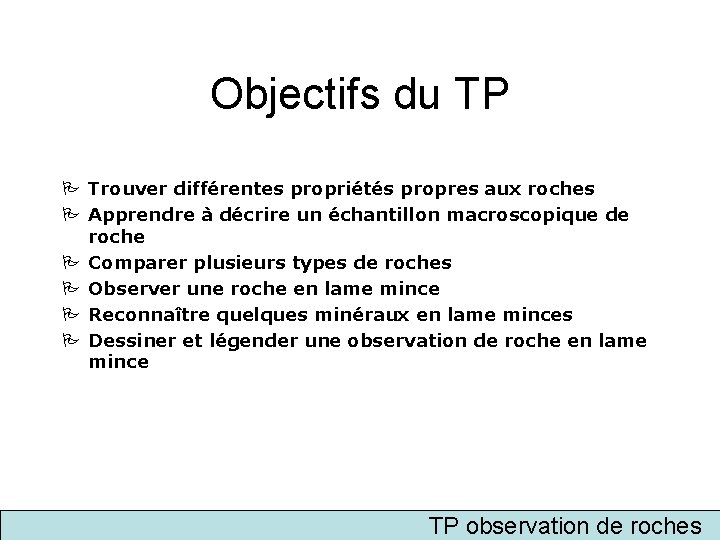

Objectifs du TP Trouver différentes propriétés propres aux roches Apprendre à décrire un échantillon macroscopique de roche Comparer plusieurs types de roches Observer une roche en lame mince Reconnaître quelques minéraux en lame minces Dessiner et légender une observation de roche en lame mince TP observation de roches

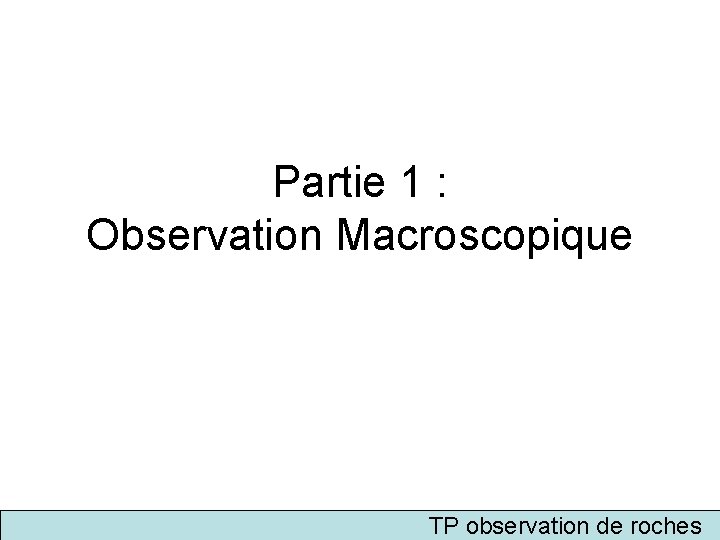

Partie 1 : Observation Macroscopique TP observation de roches

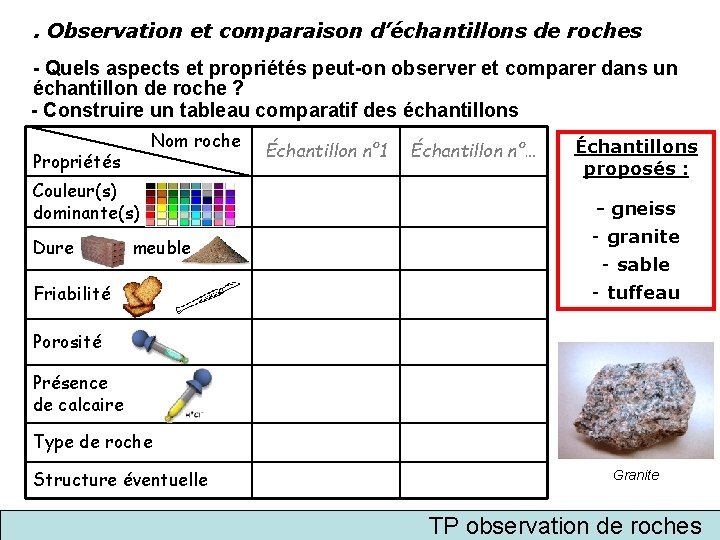

. Observation et comparaison d’échantillons de roches - Quels aspects et propriétés peut-on observer et comparer dans un échantillon de roche ? - Construire un tableau comparatif des échantillons Nom roche Propriétés Couleur(s) dominante(s) Dure meuble Friabilité Échantillon n° 1 Échantillon n°… Échantillons proposés : - gneiss - granite - sable - tuffeau Porosité Présence de calcaire Type de roche Structure éventuelle Granite TP observation de roches

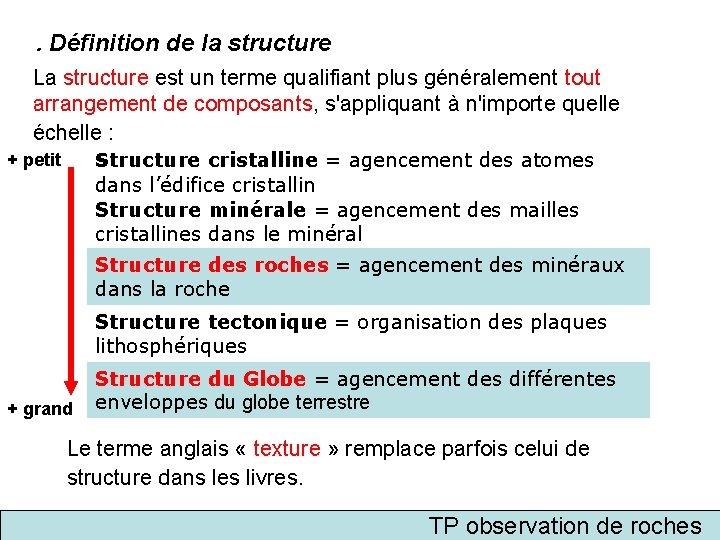

. Définition de la structure La structure est un terme qualifiant plus généralement tout arrangement de composants, s'appliquant à n'importe quelle échelle : structure cristalline = agencement des atomes + petit dans l’édifice cristallin Structure minérale = agencement des mailles cristallines dans le minéral Structure des roches = agencement des minéraux dans la roche Structure tectonique = organisation des plaques lithosphériques + grand Structure du Globe = agencement des différentes enveloppes du globe terrestre Le terme anglais « texture » remplace parfois celui de structure dans les livres. TP observation de roches

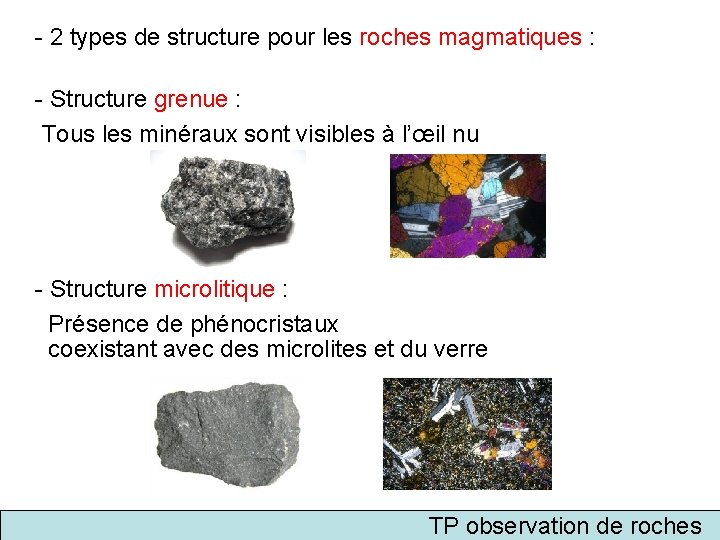

- 2 types de structure pour les roches magmatiques : - Structure grenue : Tous les minéraux sont visibles à l’œil nu - Structure microlitique : Présence de phénocristaux coexistant avec des microlites et du verre TP observation de roches

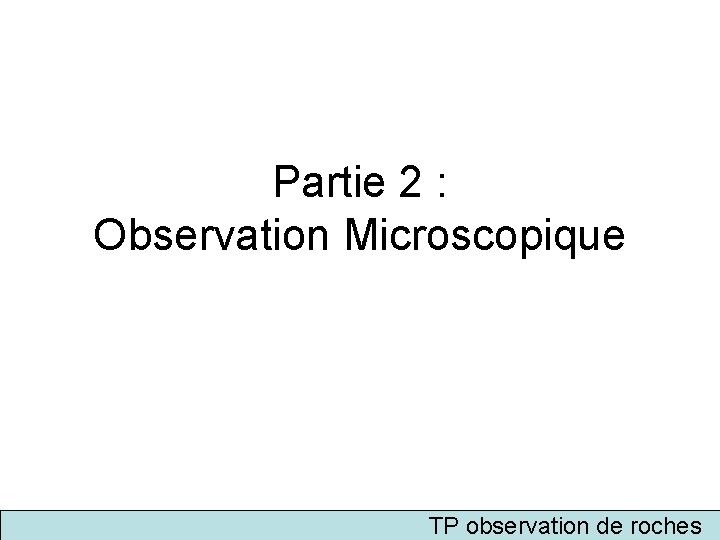

Partie 2 : Observation Microscopique TP observation de roches

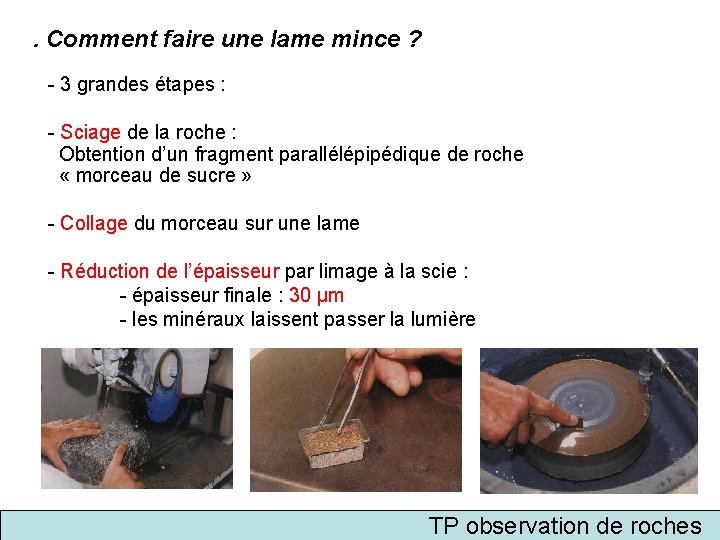

. Comment faire une lame mince ? - 3 grandes étapes : - Sciage de la roche : Obtention d’un fragment parallélépipédique de roche « morceau de sucre » - Collage du morceau sur une lame - Réduction de l’épaisseur par limage à la scie : - épaisseur finale : 30 μm - les minéraux laissent passer la lumière TP observation de roches

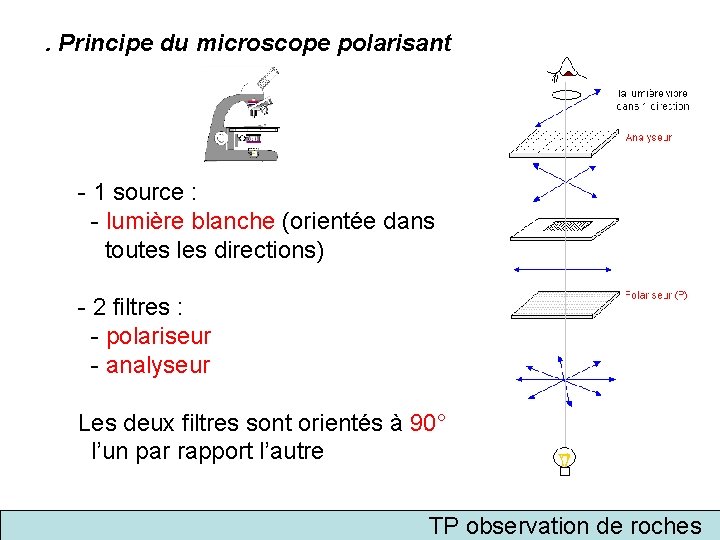

. Principe du microscope polarisant - 1 source : - lumière blanche (orientée dans toutes les directions) - 2 filtres : - polariseur - analyseur Les deux filtres sont orientés à 90° l’un par rapport l’autre TP observation de roches

. Observation microscopique - Plusieurs critères de détermination : - en LPNA (lumière polarisée non analysée) - forme - relief - clivage - couleur - pléochroïsme - en LPA (lumière polarisée analysée) - biréfringence - angle d’extinction. . . TP observation de roches

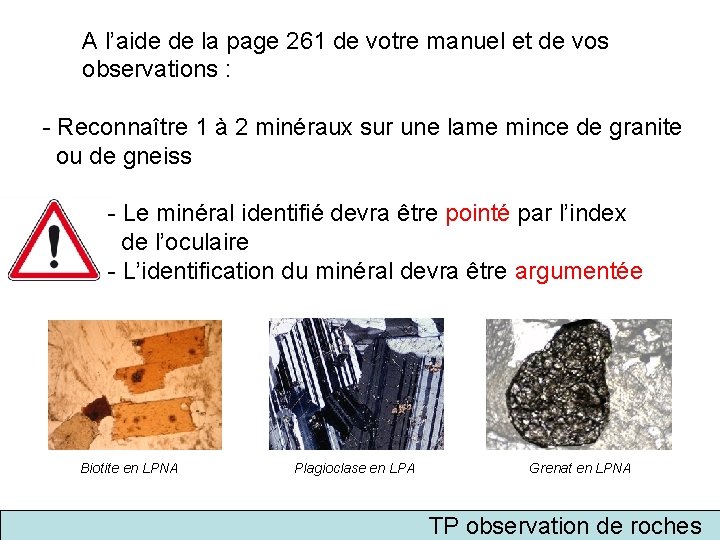

A l’aide de la page 261 de votre manuel et de vos observations : - Reconnaître 1 à 2 minéraux sur une lame mince de granite ou de gneiss - Le minéral identifié devra être pointé par l’index de l’oculaire - L’identification du minéral devra être argumentée Biotite en LPNA Plagioclase en LPA Grenat en LPNA TP observation de roches

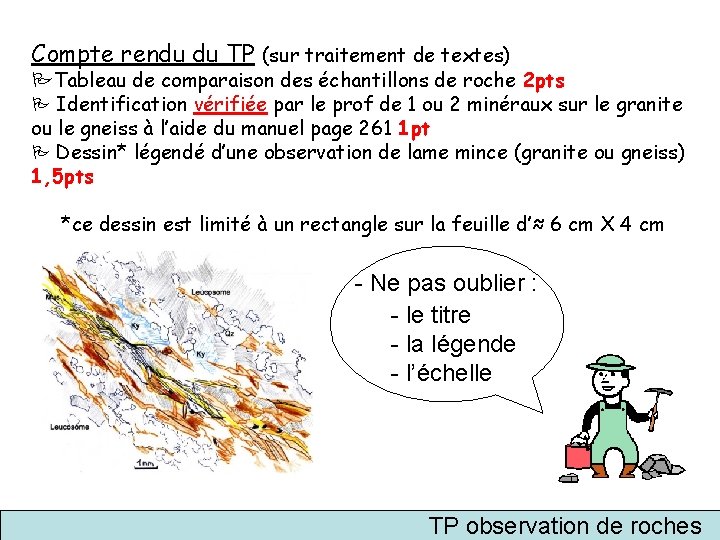

Compte rendu du TP (sur traitement de textes) Tableau de comparaison des échantillons de roche 2 pts Identification vérifiée par le prof de 1 ou 2 minéraux sur le granite ou le gneiss à l’aide du manuel page 261 1 pt Dessin* légendé d’une observation de lame mince (granite ou gneiss) 1, 5 pts *ce dessin est limité à un rectangle sur la feuille d’≈ 6 cm X 4 cm - Ne pas oublier : - le titre - la légende - l’échelle TP observation de roches
