TP AGENCEMENT Fabrication de faades pour Des lments
TP AGENCEMENT
Fabrication de façades pour: üDes éléments bas de cuisine üUn meuble four üUne meuble de salle de bain Client: üM. FORT Classe: 2 nde BEP Métiers du bois (2008/2009) Enseignant: M. THIBAUD, LP Volvic (63)
Les différents éléments Meubles cuisine four Meuble salle de bain
Constitution des éléments Les éléments sont constitués de cadres métalliques recouverts de plans de travail en mousse PU.
Façade 6 Façade 3 Façade 1 Coté gauche Façade 2 Façade 4 FOUR Façade four Façade 5 Coté droit
Façades de cuisine
Meuble four 940 four
40 Meuble de salle de bain 35
CADRES COTE • Ils sont fabriqués à l’identique des portes
Processus de fabrication des cadres de coté Montant droit Débit Dégau. Rabot. traçage mortaisage profilage Montant gauche Débit Dégau. Rabot. traçage mortaisage profilage Traverse haute Débit Dégau. Rabot. traçage tenonnage profilage Traverse basse Débit Dégau. Rabot. traçage tenonnage profilage Panneau Débit Dégau. Rabot. collage calibrage Profilage plate bande assemblage calibrage Profilage extérieur Finition
CADRES façade • Les montants et les traverses sont assemblés par tenon/mortaise simple • Il n’y a pas de moulure
Processus de fabrication des cadres de façade Montant droit Débit Dégau. Rabot. traçage mortaisage Montant gauche Débit Dégau. Rabot. traçage mortaisage assemblage Traverse haute Débit Dégau. Rabot. traçage tenonnage Traverse basse Débit Dégau. Rabot. traçage tenonnage
PORTES • Les portes sont constituées de montants et de traverses assemblées en « tenon/mortaise contre profilés » • Les panneaux ont une plate bande • Le tout est réalisé en pin massif

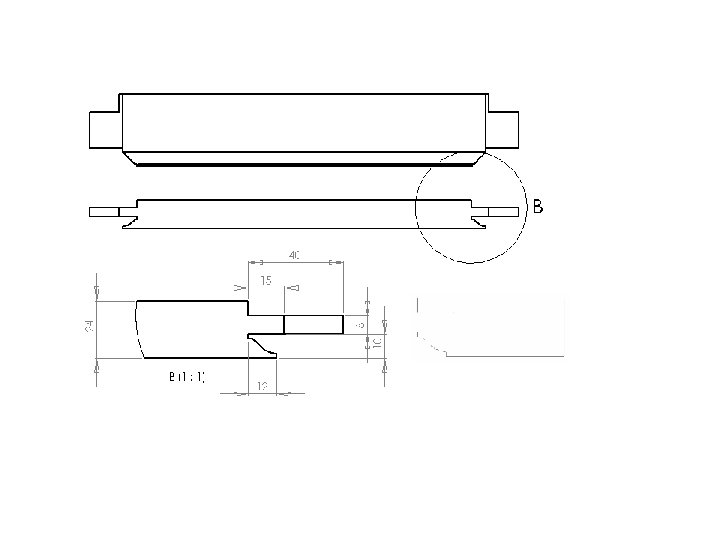

Assemblage avec contre profil Panneau à plates bandes
Processus de fabrication des portes Montant droit Débit Dégau. Rabot. traçage mortaisage profilage Montant gauche Débit Dégau. Rabot. traçage mortaisage profilage Traverse haute Débit Dégau. Rabot. traçage tenonnage profilage Traverse basse Débit Dégau. Rabot. traçage tenonnage profilage Panneau Débit Dégau. Rabot. collage calibrage Profilage plate bande assemblage calibrage Profilage extérieur Finition
MEUBLE SALLE DE BAIN
853 FICHE DE PREPARATION M. FORT Ensemble: MEUBLE SALLE DE BAIN Sous ensemble: Façade Élément: Cadre 60 600 Client: Réalisé par: Classe: Épaisseur 24 Date: FEUILLE DE DEBIT Dimensions finies désignation Dimensions brutes Qté matière Longueur largeur épaisseur
600 FICHE DE PREPARATION M. FORT Ensemble: MEUBLE SALLE DE BAIN Sous ensemble: Coté droit Élément: Cadre contre profilé + panneau 60 605 Client: Réalisé par: Classe: Épaisseur 24 Date: FEUILLE DE DEBIT Dimensions finies désignation Dimensions brutes Qté matière Longueur largeur épaisseur
600 FICHE DE PREPARATION M. FORT Ensemble: MEUBLE SALLE DE BAIN Sous ensemble: Coté gauche Élément: Cadre contre profilé + panneau 60 605 Client: Réalisé par: Classe: Épaisseur 24 Date: FEUILLE DE DEBIT Dimensions finies désignation Dimensions brutes Qté matière Longueur largeur épaisseur
MEUBLE FOUR
648 FICHE DE PREPARATION M. FORT Ensemble: MEUBLE FOUR Sous ensemble: Façade Élément: Cadre 60 940 Client: Réalisé par: Classe: Épaisseur 24 Date: FEUILLE DE DEBIT Dimensions finies désignation Dimensions brutes Qté matière Longueur largeur épaisseur
605 FICHE DE PREPARATION Client: M. FORT 60 MEUBLE FOUR Sous ensemble: Coté droit Élément: Cadre contre profilé + panneau 1570 Ensemble: La traverse est centrée Réalisé par: Classe: Date: Épaisseur 24 FEUILLE DE DEBIT Dimensions finies désignation Dimensions brutes Qté matière Longueur largeur épaisseur
605 FICHE DE PREPARATION Client: M. FORT 60 MEUBLE FOUR Sous ensemble: Coté gauche Élément: Cadre contre profilé + panneau 1570 Ensemble: La traverse est centrée Réalisé par: Classe: Date: Épaisseur 24 FEUILLE DE DEBIT Dimensions finies désignation Dimensions brutes Qté matière Longueur largeur épaisseur
FACADES CUISINE
1205 FICHE DE PREPARATION M. FORT Ensemble: MEUBLE CUISINE Sous ensemble: Façade 1 Élément: Cadre pour portes coulissantes 60 760 Client: Réalisé par: Classe: Épaisseur 24 Date: FEUILLE DE DEBIT Dimensions finies désignation Dimensions brutes Qté matière Longueur largeur épaisseur
1329 FICHE DE PREPARATION M. FORT Ensemble: MEUBLE CUISINE Sous ensemble: Façade 2 Élément: Cadre pour portes battantes 760 Client: 84 60 Réalisé par: Classe: Épaisseur 24 Date: FEUILLE DE DEBIT Dimensions finies désignation Dimensions brutes Qté matière Longueur largeur épaisseur
630 FICHE DE PREPARATION M. FORT Ensemble: MEUBLE CUISINE Sous ensemble: Coté n° 6 Élément: Cadre contre profilé + panneau 60 760 Client: Réalisé par: Classe: Épaisseur 24 Date: FEUILLE DE DEBIT Dimensions finies désignation Dimensions brutes Qté matière Longueur largeur épaisseur
1295 FICHE DE PREPARATION M. FORT Ensemble: MEUBLE CUISINE Sous ensemble: Façade 3 Élément: Cadre pour portes coulissantes 60 760 Client: Réalisé par: Classe: Épaisseur 24 Date: FEUILLE DE DEBIT Dimensions finies désignation Dimensions brutes Qté matière Longueur largeur épaisseur
839 FICHE DE PREPARATION M. FORT Ensemble: MEUBLE CUISINE Sous ensemble: Façade 4 Élément: Cadre pour portes battantes 760 Client: 84 60 Réalisé par: Classe: Épaisseur 24 Date: FEUILLE DE DEBIT Dimensions finies désignation Dimensions brutes Qté matière Longueur largeur épaisseur
605 FICHE DE PREPARATION M. FORT Ensemble: MEUBLE CUISINE Sous ensemble: Coté n° 5 Élément: Cadre contre profilé + panneau 60 760 Client: Réalisé par: Classe: Épaisseur 24 Date: FEUILLE DE DEBIT Dimensions finies désignation Dimensions brutes Qté matière Longueur largeur épaisseur
