TOWER 185 Frankfurt Plyi Pter 1 Az plet
- Slides: 23
TOWER 185 - Frankfurt Pályi Péter
1. Az épület 16. 09. 2021 -2 -
Résztvevők » » » » Fejlesztő: CA Immo AG Építész: Christoph Mäckler Projekt menedzser: Omni. Con Fővállalkozó: Vivico Real Estate Szerkezettervező: A&F Architektur & Fassadenplanung Homlokzatépítő: FKN Fassaden Gmb. H Elemes homlokzat: WICONA » Zöld épület: LEED Gold Green Building Certification – – – 16. 09. 2021 Környezetvédelem a kivitelezés alatt Hatékony vízfelhasználás Optimalizált energiafelhasználás Anyagok (újrahasznosítás és helyi alapanyagok) Egészségvédelem -3 -
Energiahatékonyság » Víztakarékos – » Zöldtető – » Az épület lapostető felületének több, mint 25%-a zöldfelület Felhasznált anyagok – – » 2. 3 millió liter esővíz felhasználása Környezetet nem károsító anyagok Helyi anyagok felhasználása Újrahasznosítás – 16. 09. 2021 Helyben keletkező hulladék újrahasznosítása -4 -
2. A homlokzat 16. 09. 2021 -5 -
Testreszabott homlokzat » » 27. 000 m 2 alumínium és üveg homlokzat Követelmények – – – » Kivitelezési nehézségek – – » Két speciális homlokzati elem Üzemeltetési költségek csökkentése – » Szűk hely Rövid határidő Egyedi megoldás – » Szerkezet Hőszigetelés (Ucw<1. 3 W/m 2 K) Hangszigetelés (37 d. B; 38 d. B) Homlokzat tájolása Helyszíni építés – 16. 09. 2021 Robotizált beemelés -6 -
Testreszabott homlokzat » » » » » Projekt Építész Homlokzatépítő Kivitelezés Méretek Rendszer Mennyiség Szállító 16. 09. 2021 Tower 185 Christoph Mäckler FKN Group Germany 2009 -10 55 szint (3. 75 m szintm. ) WICTEC 50 EL SG WICLINE 77 260 to HBS Germany -7 -
Alkalmazott rendszerek » » » » » Elemes homlokzat függönyfal alapokon 50 mm látszó szélesség Uf 1. 4 W/m²K 44 mm üvegvastagság Maximális elem méret 3 x 3 m 77 mm mélységű ablakrendszer Optimális hőhídmegszakítás, Uf-1. 5 W/m²K; Uw-1. 0 W/m 2 K Széles profilválaszték Szárnyak látszó és rejtett kivitelben Látszó vagy rejtett vasalattal 16. 09. 2021 -8 -
Tower 185 - Frankfurt 16. 09. 2021 -9 -

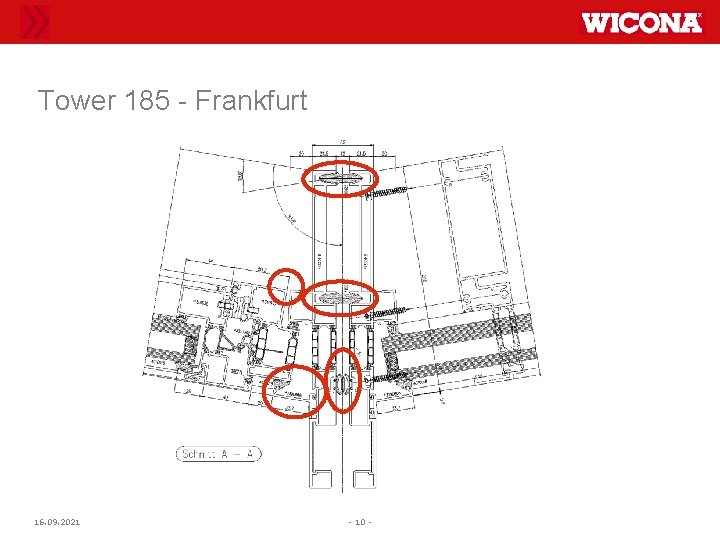

Tower 185 - Frankfurt 16. 09. 2021 - 10 -
Tower 185 - Frankfurt 16. 09. 2021 - 11 -
Tower 185 - Frankfurt 16. 09. 2021 - 12 -
Tower 185 - Frankfurt » Elemes homlokzat előnyei – – – – – 16. 09. 2021 Rugalmasság a tervezésben Panelek és üvegek széles választéka Helyszíni építési idő csökkentése Magas minőség Kevesebb állvány, nagyobb biztonság Hatékonyság Csökkenő hulladék Megfelelő illesztés, tökéletes felület Daruk és emelőrendszerek - 13 -
Tower 185 - Frankfurt 16. 09. 2021 - 14 -
Tower 185 - Frankfurt 16. 09. 2021 - 15 -

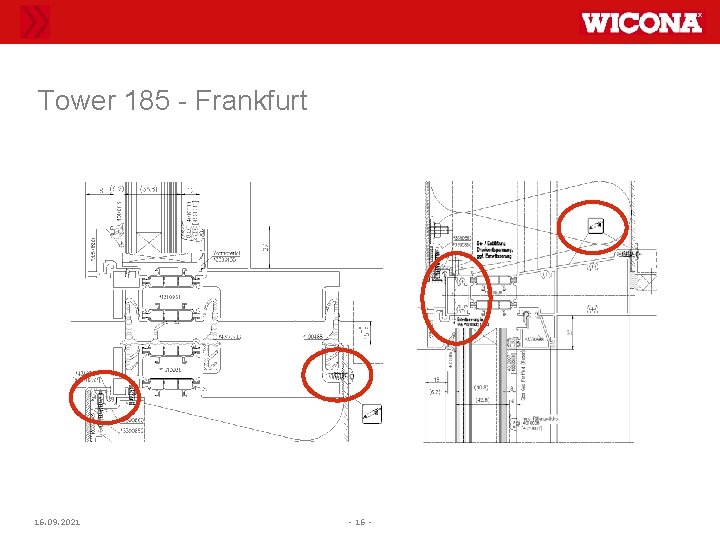

Tower 185 - Frankfurt 16. 09. 2021 - 16 -
Tower 185 - Frankfurt 16. 09. 2021 - 17 -
Tower 185 - Frankfurt 16. 09. 2021 - 18 -
Tower 185 - Frankfurt 16. 09. 2021 - 19 -
Tower 185 - Frankfurt 16. 09. 2021 - 20 -
Tower 185 - Frankfurt 16. 09. 2021 -
Tower 185 - Frankfurt 16. 09. 2021 - 22 -
Köszönöm a figyelmet! WICONA is a Hydro brand
