Toroidit ja muut ferriitit SRAL Kesäleiri 2019 Matti Hohtola OH 7 SV

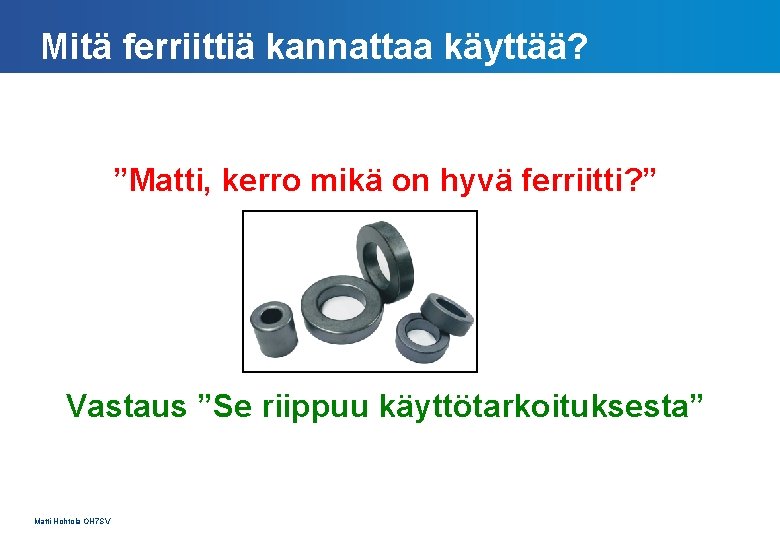

Mitä ferriittiä kannattaa käyttää? ”Matti, kerro mikä on hyvä ferriitti? ” Vastaus ”Se riippuu käyttötarkoituksesta” Matti Hohtola OH 7 SV
Muodot Toroid Flat cable Matti Hohtola OH 7 SV Tube Multi aperture Snap-in Rod
Materiaalit, kolme luokkaa Rautajauhe (iron powder) Tee Laiha ferriitti (Ni. Zn) Maitokahvi μ = 1 - 100 μ = 100 - 1000 Hyvin pienet HF-häviöt RF-filtterit ja tunerit Pienet HF-häviöt Baluunit ja laajakaistamuuntajat Matti Hohtola OH 7 SV Vahva ferriitti (Mn. Zn) Espresso μ = 1000 - 10000 Suuret HF-häviöt Paikallisten häiriöiden suodatus
Rautajauhesydämet (μ = 1 – 100) - Tee Sopii HF-suodattimiin Sopii HF-tunereihin Toteutus QRO-teholle 80 metrin alipäästösuodatin T-106 -6, keltainen, μ=8, 13 kierrosta = 2. 2 u. H - AL-arvo kertoo abt paljonko yksi kierros antaa induktanssia - Amidonin rautajauheet ovat micrometals. com tuotteita Matti Hohtola OH 7 SV

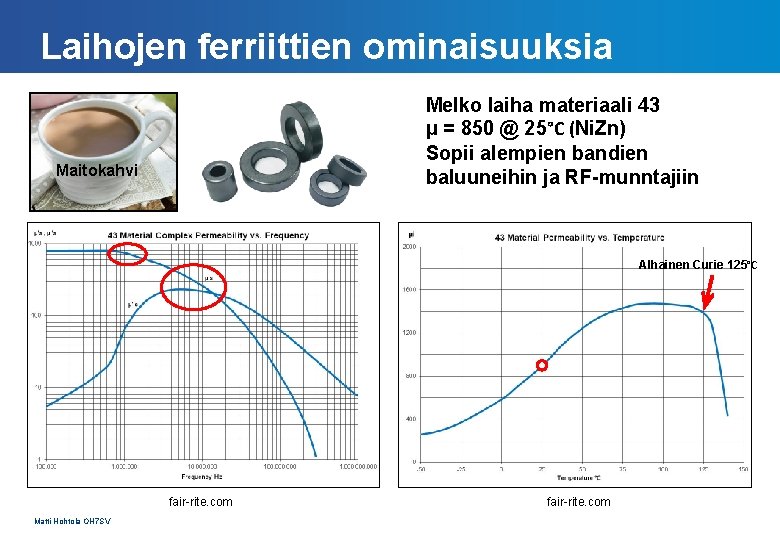

Laihojen ferriittien ominaisuuksia Melko laiha materiaali 43 μ = 850 @ 25°C (Ni. Zn) Sopii alempien bandien baluuneihin ja RF-munntajiin Maitokahvi Alhainen Curie 125°C fair-rite. com Matti Hohtola OH 7 SV fair-rite. com
Laihojen ferriittien ominaisuuksia Laiha materiaali 61 μ = 125 @ 25°C (Ni. Zn) Sopii kaikkien HF-bandien baluuneihin ja RF-munntajiin Maitokahvi Korkea Curie 380°C fair-rite. com Matti Hohtola OH 7 SV fair-rite. com
Laihojen ferriittien sovelluksia Maitokahvi Sopii HF-baluuneihin ja HF-laajakaistamuuntajiin Matti Hohtola OH 7 SV

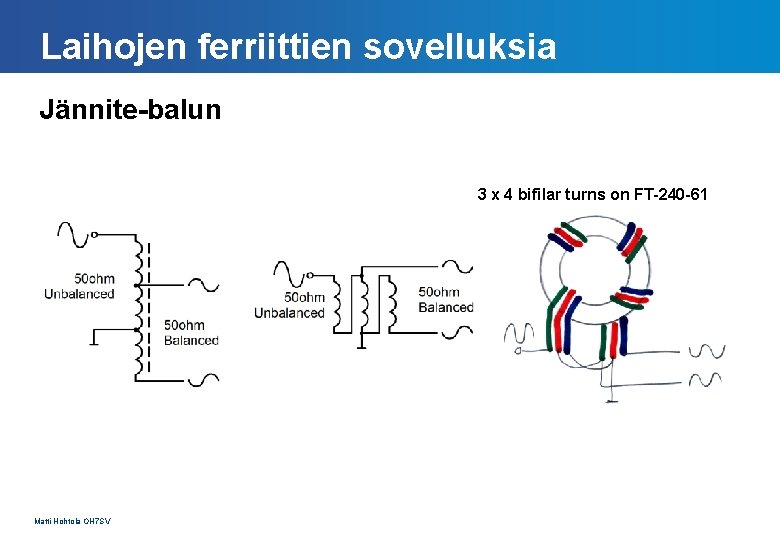

Laihojen ferriittien sovelluksia Jännite-balun 3 x 4 bifilar turns on FT-240 -61 Matti Hohtola OH 7 SV

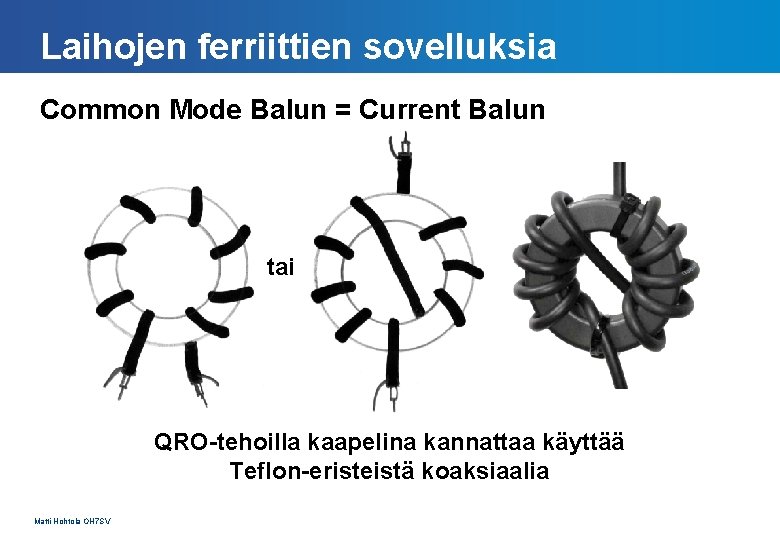

Laihojen ferriittien sovelluksia Common Mode Balun = Current Balun tai QRO-tehoilla kaapelina kannattaa käyttää Teflon-eristeistä koaksiaalia Matti Hohtola OH 7 SV
Laihojen ferriittien sovelluksia Mikä ihmeen ”vaippavirran katkaisu? ” Miten Common Mode Balun oikeasti toimii? Unun Vaiheenkääntö GP: n syöttö Dipolin syöttö Comon Mode Balun siirtää tehon antenniinkuin antenni sen “haluaa” ja se estää syöttöjohdon säteilyn ja kuuntelun. en. wikipedia. org/wiki/Coaxial_cable Matti Hohtola OH 7 SV
Laihojen ferriittien sovelluksia Common Mode Balun ferriittiputkilla Tällainen common mode balun toimii vain ylemmillä bandeilla, koska common mode impedanssi jää liian pieneksi alemmilla bandeilla. 61 -materiaalia antaa 1 kohm vasta 50 MHz: lla Vahvemmalla materialla esim 43 se antaa 1 kohm 21 MHz: lla. Matti Hohtola OH 7 SV

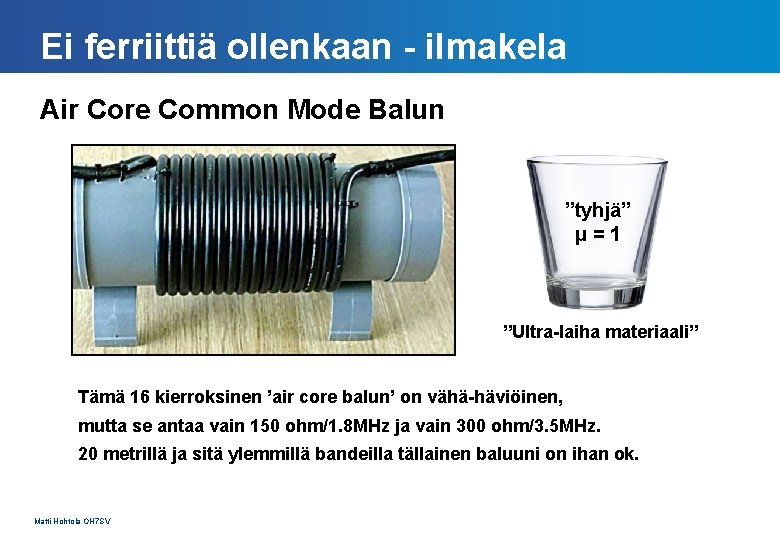

Ei ferriittiä ollenkaan - ilmakela Air Core Common Mode Balun ”tyhjä” μ=1 ”Ultra-laiha materiaali” Tämä 16 kierroksinen ’air core balun’ on vähä-häviöinen, mutta se antaa vain 150 ohm/1. 8 MHz ja vain 300 ohm/3. 5 MHz. 20 metrillä ja sitä ylemmillä bandeilla tällainen baluuni on ihan ok. Matti Hohtola OH 7 SV
”Hiukan baluuni-saarnausta” Baluunin vaikutus Ideal Matti Hohtola OH 7 SV Ei baluunia Balun XL=1000 ohm
”Hiukan baluuni-saarnausta” Dipolin syöttöjohdon common mode RF-virta Ideal Ei baluunia Ei common mode virtaa Common mode current -5. 1 d. B Baluunin kanssa Common mode current -30 d. B XL=1000 ohm Dipoliin ja kaikkiin muihinkin antenneihin tarvitaan common mode baluuni! Matti Hohtola OH 7 SV
Vahvojen ferriittien ominaisuuksia Melko vahva materiaali 31 μ = 1500 @ 25°C (Mn. Zn) Sopii häiriösuodatukseen ja varauksin 160 metrin baluuneihin. Espresso Curie 130°C fair-rite. com Matti Hohtola OH 7 SV fair-rite. com

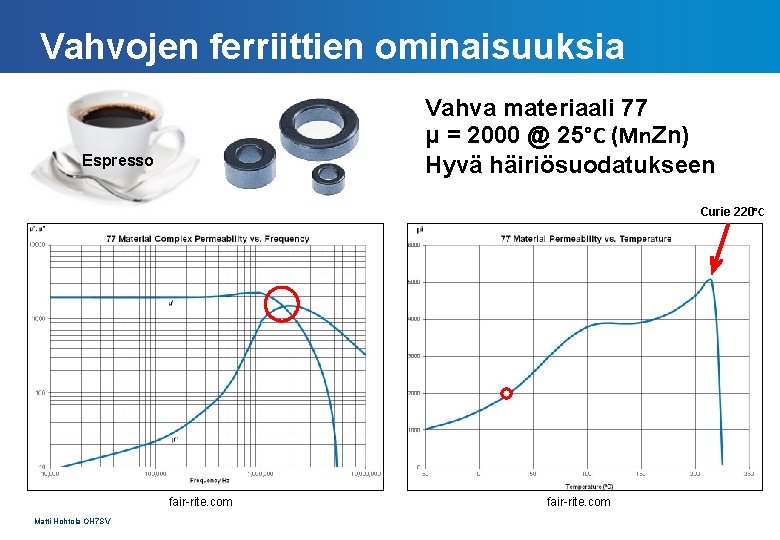

Vahvojen ferriittien ominaisuuksia Vahva materiaali 77 μ = 2000 @ 25°C (Mn. Zn) Hyvä häiriösuodatukseen Espresso Curie 220°C fair-rite. com Matti Hohtola OH 7 SV fair-rite. com
Vahvojen ferriittien sovelluksia Hakkuriteholähteiden häiriösuodatus 230 VAC Matti Hohtola OH 7 SV Input filter Hakkuripoweri yms häiritsevä laite + -
Vahvojen ferriittien sovelluksia Invertterin häiriösuodatus + Akku - Matti Hohtola OH 7 SV Input filter Inverter Output filter L 230 VAC N
Vahvojen ferriittien sovellukset Häiriösuodatin Kaapelin paksuudesta (virrasta) riippuen toroidi FT-240 -77, FT-140 -77 tai FT-50 -77 tai Virtakompensoitu suodatin Common mode choke Huom! Materiaali 77 johtaa sähköä, joten johtimien tulee olla eristettyjä Esimerkki: Sähköpyörän laturin häiriösuodatus Matti Hohtola OH 7 SV
Entäs Wurth’in ferriitit? Wurth antaa tietoja vain häiriösuodatukseen Käyttö RF-sovelluksissa vaatii lähempää tarkastelua ja jopa mittauksia Esimerkkinä putki 742700790, μ = 380 Esimerkkinä common mode baluuni 80 metrille Matti Hohtola OH 7 SV
Hankintavinkkejä Amidon online shop www. amidoncorp. com • Amidonin rautajauhesydämet valmistaa Micrometals www. micrometals. com • Tyyppimerkinnät ovat samat kuin Amidonilla Esim T-106 -6 (keltainen) Matti Hohtola OH 7 SV
Hankintavinkkejä Amidon online shop USA www. amidoncorp. com • Amidonin ferriittit valmistaa Fair-Rite www. fair-rite. com • Fair-Rite’n tyyppimerkinnät ovat erilaiset kuin Amidonilla RF microwave online shop Amidon FT-240 -61 FT-240 -43 FT-240 -77 Fair-Rite 5961003801 5943003801 5977003801 FT-140 -61 FT-140 -43 FT-140 -77 5961002701 5943002701 5977002701 Matti Hohtola OH 7 SV www. rf-microwave. com Fair-Riten tuotteita toimittaa mm. www. mouser. fi www. digikey. fi
Muita vinkkejä • Kun hankit ferriittejä, niin merkitse niihin tyypit heti • Heitä tuntemattomat ferriitit roskiin Matti Hohtola OH 7 SV
Muita vinkkejä • Common mode baluuni on vähemmän kriittinen materiaalista, koska vain osa tehosta menee sydämen välityksellä GP: n syöttö Dipolin syöttö • RF-muuntaja on vaativampi, koska suuri osa tehosta menee sydämen läpi, mutta induktanssia tarvitaan vähemmän kuin common mode balunissa Jännite-baluuni Matti Hohtola OH 7 SV 4: 1 impedanssi-muuntaja

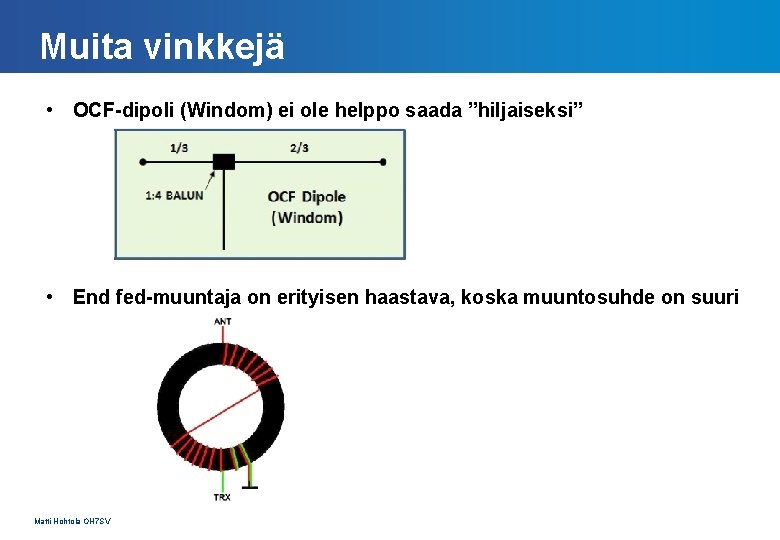

Muita vinkkejä • OCF-dipoli (Windom) ei ole helppo saada ”hiljaiseksi” • End fed-muuntaja on erityisen haastava, koska muuntosuhde on suuri Matti Hohtola OH 7 SV
Muita vinkkejä • Maadoitus ei auta häiriöihin, se saattaa jopa pahentaa tilannetta • Tärkeintä on estää syöttöjohdon toimiminen antennina Matti Hohtola OH 7 SV
Finaali - materiaalien kertaus Rautajauhe (iron powder) Tee μ = 1 - 100 Hyvin pienet HF-häviöt RF-filtterit ja tunerit Matti Hohtola OH 7 SV Laiha ferriitti (Ni. Zn) Maitokahvi μ = 100 - 1000 Pienet HF-häviöt Baluunit ja laajakaistamuuntajat Vahva ferriitti (Mn. Zn) Espresso μ = 1000 - 10000 Suuret HF-häviöt Paikallisten häiriöiden suodatus
SRAL kesäleiri 2019 Super Vätys kiittää kiinnostuksesta! Matti Hohtola OH 7 SV
