toranjska skela teka skela T 200 T 400

toranjska skela teška skela T 200 T 400 TC 250 TC 500

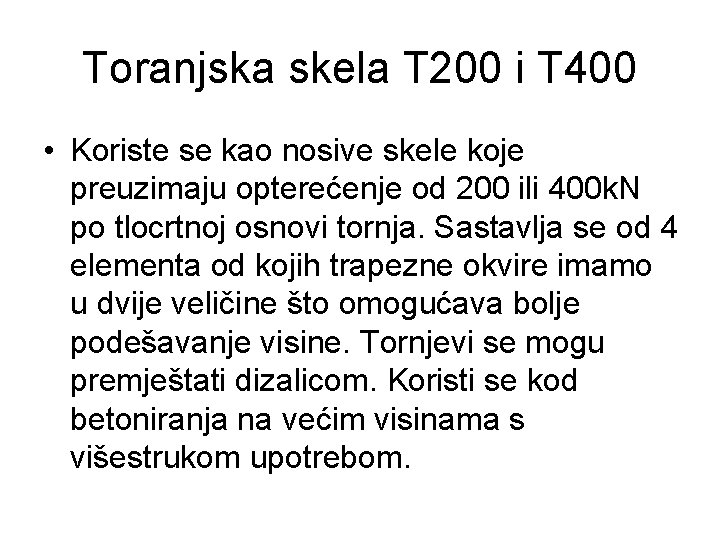

Toranjska skela T 200 i T 400 • Koriste se kao nosive skele koje preuzimaju opterećenje od 200 ili 400 k. N po tlocrtnoj osnovi tornja. Sastavlja se od 4 elementa od kojih trapezne okvire imamo u dvije veličine što omogućava bolje podešavanje visine. Tornjevi se mogu premještati dizalicom. Koristi se kod betoniranja na većim visinama s višestrukom upotrebom.

dijelovi • Toranjska skela sastoji se od trapeznih okvira 1200 x 1050 mm • Trapeznih poluokvira 1200 x 450 mm • Horizontale • Dijagonale • Oslonci

dijelovi • Donji i gornji ležaj

dijelovi • Trapez 120 cm

dijelovi • Trapez 60 cm

dijelovi • Horizontala i • dijagonala

Osnovne karakteristike • Tlocrtna veličina • 120 x 120 cm • Visina od 2, 5 – 12 m • Nosivost • 200 ili 400 k. N

Materijal izrade • Cijevi Ø 33, 7 x 3, 25 mm za skelu T 200 • Cijevi Ø 48, 3 x 3, 60 mm za skelu T 400 • Oslonci su izvedeni kao vijak Tr 30 x 3 za T 200 i Tr 40 x 7 za T 400 • Visina podešavanja oslonaca je po 30 cm

Redoslijed montaže 1. 2. 3. 4. 5. Na podlogu se postavljaju donji oslonci Na oslonce se postavljaju 2 horizontale Postavlja se dijagonala Postavljaju se trapezi Postavlja se dijagonala u suprotnom smjeru 6. Postave se horizontale 7. Postave se gornji oslonci

Prostorni prikaz • Shema montaže

Visina skele • Slaganjem okvira postiže se željena visina. Fino reguliranje se postiže donjim i gornjim ležajevima koji reguliraju ukupno 60 cm. U koliko je zadnji razmak do donjeg ruba primarnog nosača manji od 60 razlika se regulira ležajevima. Ako je više od 60 cm dodaje se trapez od 60 cm i ostatak se regulira ležajevima. Nikada se ne smiju ležajevi uvući do kraja jer se skela ne može otpustiti. Uobičajeno je min. 10 cm ostaviti za otpuštanje skele.

skela toranj

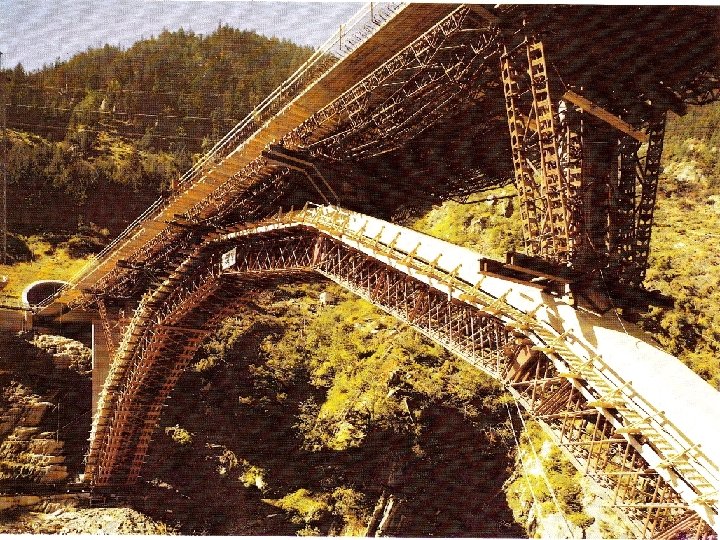

Teška skela TC 250 TC 500 • Teške skele pripadaju području nosivih skela. Karakteriziraju ih čelični stupovi sačinjeni od cijevi većih presjeka. Tako n. pr. Teška skela nosivosti 250 k. N po jednom stupu izrađena je od cijevi Ø 114, 3 mm x 4, 5 mm, a nosivosti 500 k. N od cijevi Ø 177, 8 m x 5 mm. Koriste se za gradnju mostova i teških stropnih konstrukcija jer se time omogućava uporaba manjeg broja vertikalnih stupova za preuzimanje opterećenja. Time se ostvaruje ušteda u vremenu montaže i demontaže skele, a time ujedno i vrijeme izgradnje građevine.

Sastavni dijelovi • Kao svaka skela i teška skela se sastoji od donjeg oslonca, elemenata za savladavanje visine, gornjeg oslonca te veznih sredstava za povezivanje dijelova i ukrućivanje skele u prostoru radi stabilnosti konstrukcije.

Teška skela • Shema montaže

Teška skela • stupovi

Donji ležaj je izveden kao vijak koji se oslanja na kuglasti oslonac koji omogućava centrično prenošenje sile na stup. Pomoću vijka omogućeno je podešavanje od 10 cm. po visini.

Teška skela • Gornjim ležajem se može podešavati visina od 25 cm. Okretanjem vijka može se podizati ili otpuštati oplata do težine od 30 k. N

Spoj na veznom limu • Vezni lim se stavlja između svaka dva nastavna elementa. Međusobno se spajaju vijcima. Na vezni lim su navarena dva dijela klasične cijevne skele pomoću kojih se skela međusobno povezuje u horizontalnom smjeru i u dijagonalama. Ukrute navarena cijev

montaža • Prostorni prikaz

Rešetka • Osnovni modul

Sustav rešetke l= 10 m

rešetka Sklop 15 m

rešetka • dijelovi

rešetka • • Osnovni modul raspona 5 m Ležaj prilagođen teškoj skeli Zateza za spoj u donjem pojasu Statička visina 150 cm

rešetka • Nosivost • 5 m – 45 k. N/m • 10 m – 45 k. N/m • 15 m – 25 k. N/m

rešetka • Izvedba • Gornji pojas pravokutni presijek • Donji pojas – cijev • Ispuna- cijevi

rešetka

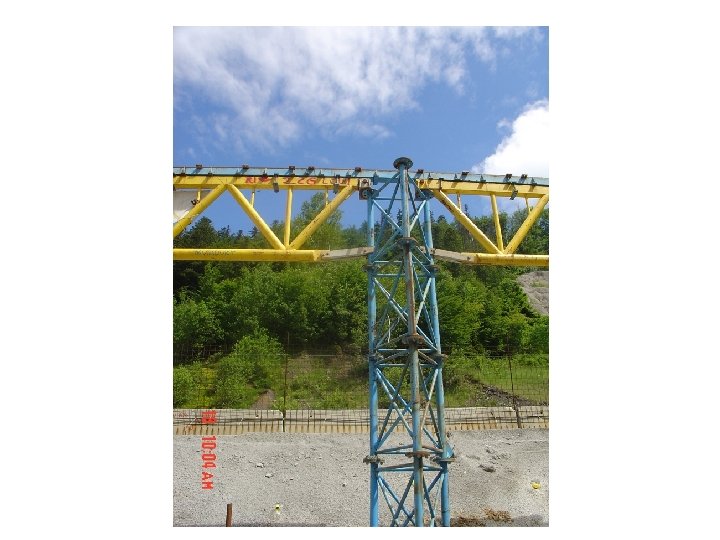

Stup i rešetka

Spoj rešetke
