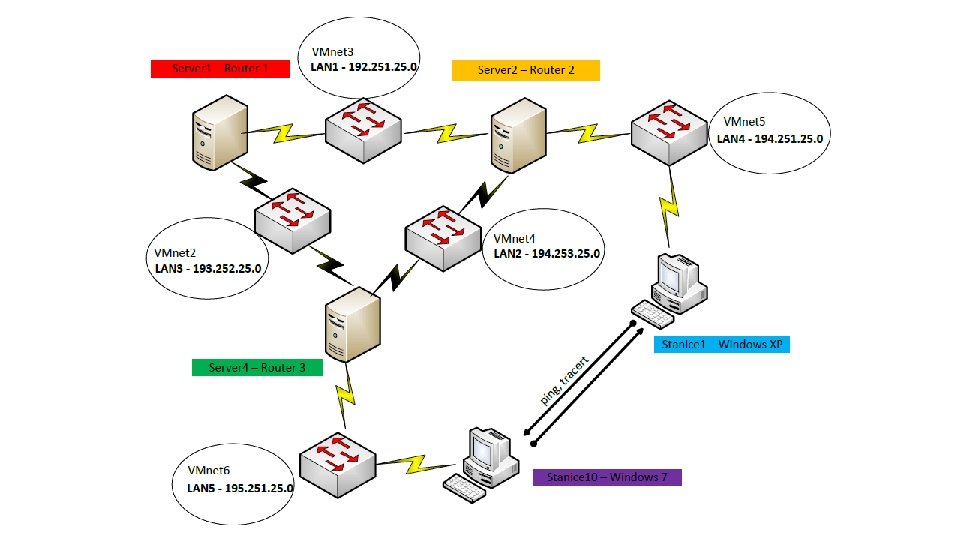

Fyzická topologie Pokud umístění zařízení ve schématu odpovídá reálnému rozmístění zařízení, jedná se o fyzickou topologii. Ve schématu zaznamenávajícím fyzickou topologii se často zobrazují místnosti, dveře, okna i nábytek. Logická topologie U logické topologie nezáleží na reálném rozmístění zařízení. Zařízení mohou být z pohledu fyzické topologie propojena, ale z pohledu logické topologie v různých sítích, hierarchie zařízení je závislá na adresním prostoru, nikoli na počtu prostředních zařízení.

Point-to-point Je nejjednodušší topologie - jde o přímé propojení dvou síťových zařízení přenosovým médiem. Point-to-point topologie

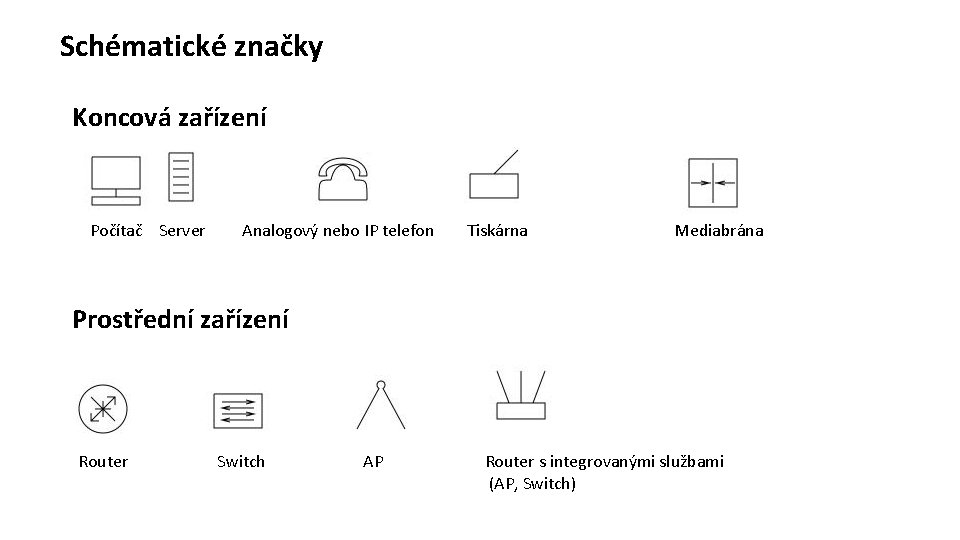

Schématické značky Koncová zařízení Počítač Server Analogový nebo IP telefon Tiskárna Mediabrána Prostřední zařízení Router Switch AP Router s integrovanými službami (AP, Switch)

Sběrnicová Je nejstarší topologie, v současnosti využívaná hlavně v senzorových sítích. Sběrnicová topologie

Kruhová V případě přerušení jednoho spojení je kruhová topologie stále plně funkční. Kruhová topologie

Hvězdicová V současnosti nejrozšířenější topologie v sítích LAN. Hvězdicová topologie

Rozšířená Hvězdicová topologie pro rozlehlejší sítě s více koncovými zařízeními. Rozšířená hvězdicová topologie

Částečná Mesh Jde o variantu topologie mesh, která je levnější. V současnosti nejrozšířenější v sítích ISP (internet service provider). Částečná mesh topologie
