Topologie st Sriov serial Sbrnice bus Kruh ring

Topologie sítí ü Sériová (serial) ü Sběrnice (bus) ü Kruh (ring), Dual ring ü Hvězda (star) ü Stromová (tree), mesh ü Smíšená (mixed)

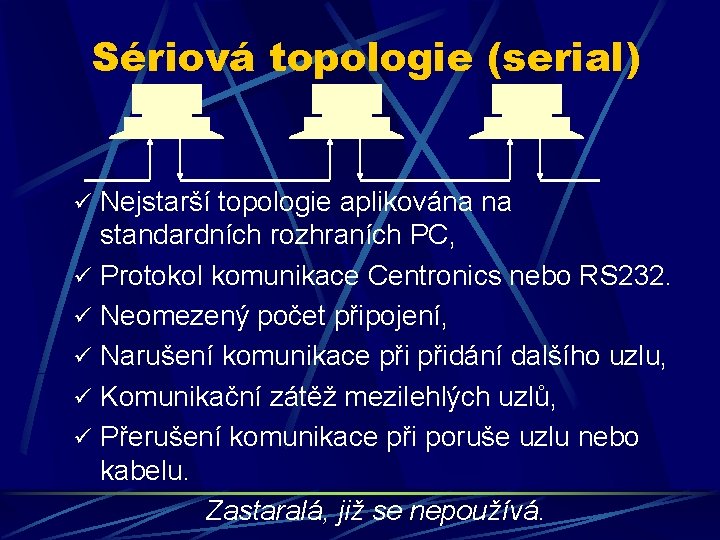

Sériová topologie (serial) ü Nejstarší topologie aplikována na standardních rozhraních PC, ü Protokol komunikace Centronics nebo RS 232. ü Neomezený počet připojení, ü Narušení komunikace přidání dalšího uzlu, ü Komunikační zátěž mezilehlých uzlů, ü Přerušení komunikace při poruše uzlu nebo kabelu. Zastaralá, již se nepoužívá.

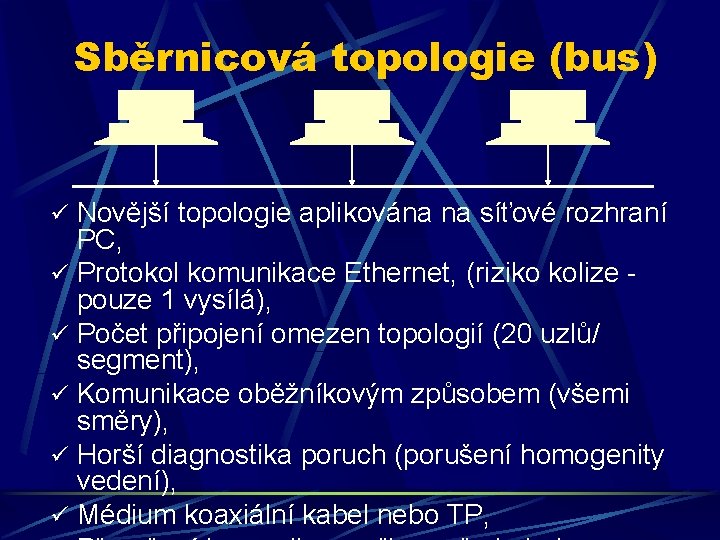

Sběrnicová topologie (bus) ü Novější topologie aplikována na síťové rozhraní PC, ü Protokol komunikace Ethernet, (riziko kolize pouze 1 vysílá), ü Počet připojení omezen topologií (20 uzlů/ segment), ü Komunikace oběžníkovým způsobem (všemi směry), ü Horší diagnostika poruch (porušení homogenity vedení), ü Médium koaxiální kabel nebo TP,

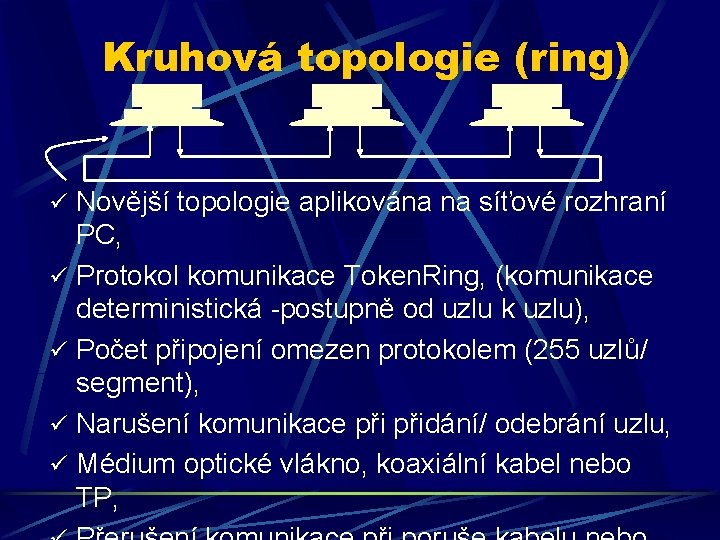

Kruhová topologie (ring) ü Novější topologie aplikována na síťové rozhraní PC, ü Protokol komunikace Token. Ring, (komunikace deterministická -postupně od uzlu k uzlu), ü Počet připojení omezen protokolem (255 uzlů/ segment), ü Narušení komunikace přidání/ odebrání uzlu, ü Médium optické vlákno, koaxiální kabel nebo TP,

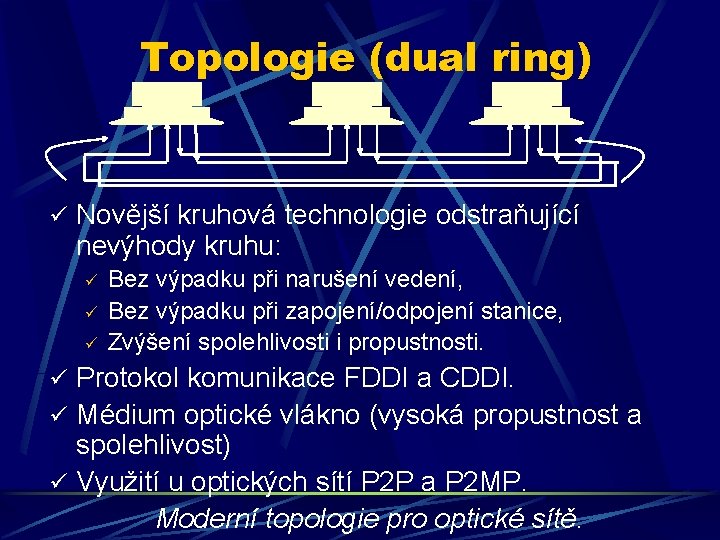

Topologie (dual ring) ü Novější kruhová technologie odstraňující nevýhody kruhu: ü ü ü Bez výpadku při narušení vedení, Bez výpadku při zapojení/odpojení stanice, Zvýšení spolehlivosti i propustnosti. ü Protokol komunikace FDDI a CDDI. ü Médium optické vlákno (vysoká propustnost a spolehlivost) ü Využití u optických sítí P 2 P a P 2 MP. Moderní topologie pro optické sítě.

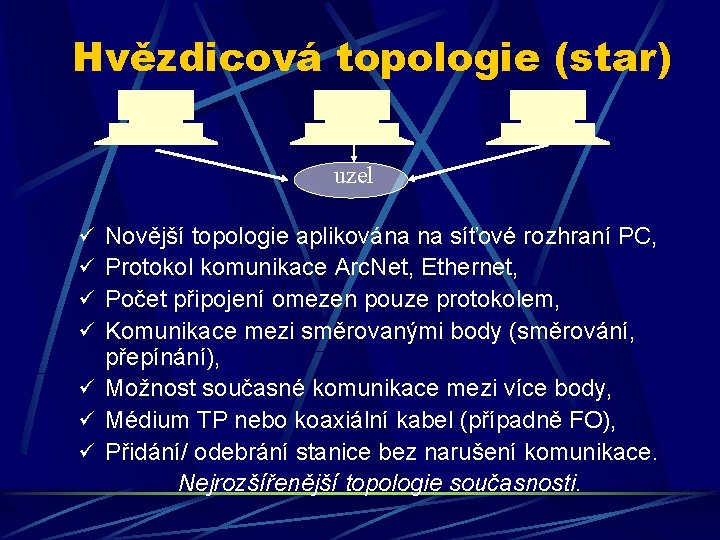

Hvězdicová topologie (star) uzel ü Novější topologie aplikována na síťové rozhraní PC, ü Protokol komunikace Arc. Net, Ethernet, ü Počet připojení omezen pouze protokolem, ü Komunikace mezi směrovanými body (směrování, přepínání), ü Možnost současné komunikace mezi více body, ü Médium TP nebo koaxiální kabel (případně FO), ü Přidání/ odebrání stanice bez narušení komunikace. Nejrozšířenější topologie současnosti.

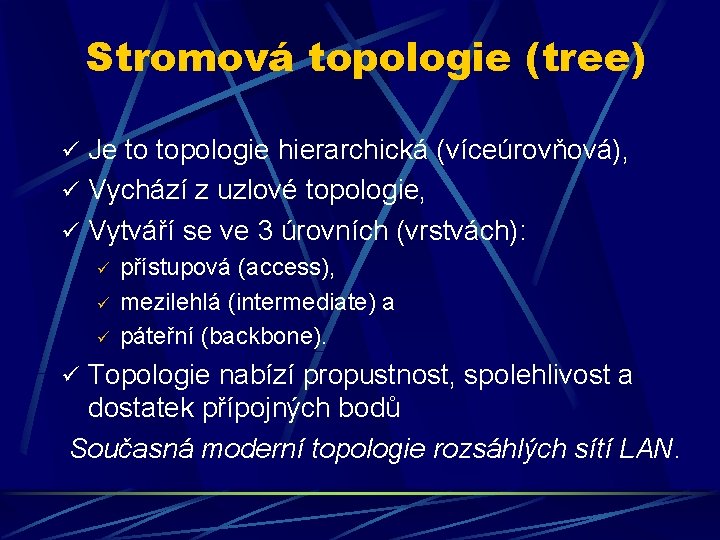

Stromová topologie (tree) ü Je to topologie hierarchická (víceúrovňová), ü Vychází z uzlové topologie, ü Vytváří se ve 3 úrovních (vrstvách): ü přístupová (access), ü mezilehlá (intermediate) a ü páteřní (backbone). ü Topologie nabízí propustnost, spolehlivost a dostatek přípojných bodů Současná moderní topologie rozsáhlých sítí LAN.

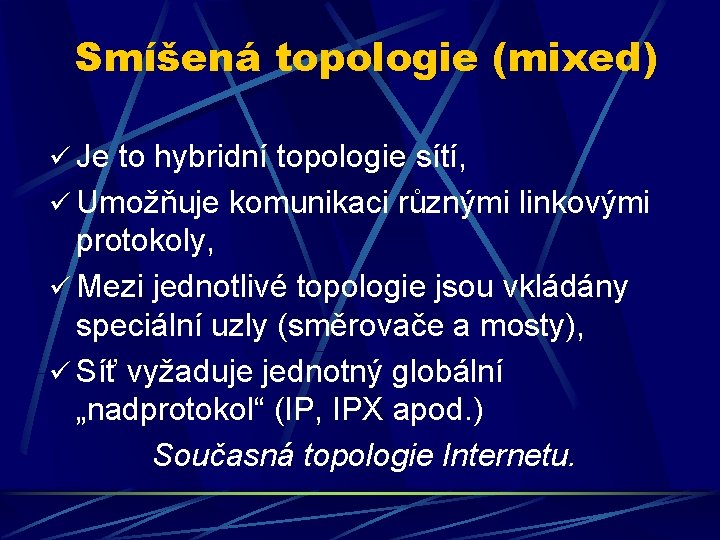

Smíšená topologie (mixed) ü Je to hybridní topologie sítí, ü Umožňuje komunikaci různými linkovými protokoly, ü Mezi jednotlivé topologie jsou vkládány speciální uzly (směrovače a mosty), ü Síť vyžaduje jednotný globální „nadprotokol“ (IP, IPX apod. ) Současná topologie Internetu.

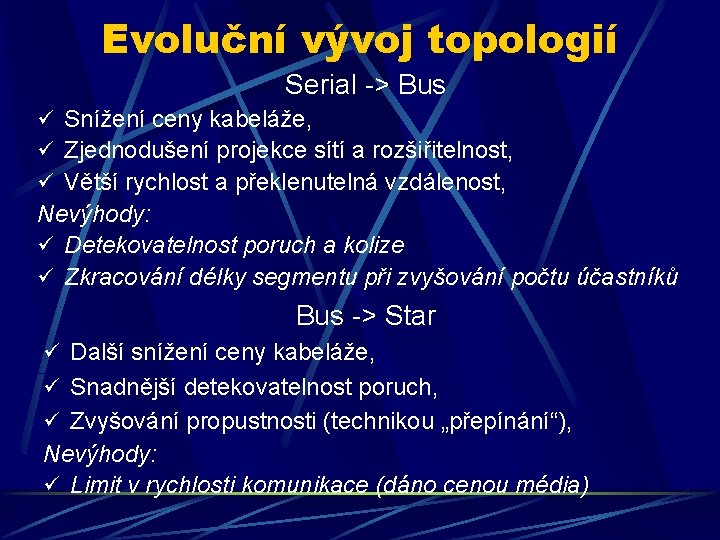

Evoluční vývoj topologií Serial -> Bus ü Snížení ceny kabeláže, ü Zjednodušení projekce sítí a rozšiřitelnost, ü Větší rychlost a překlenutelná vzdálenost, Nevýhody: ü Detekovatelnost poruch a kolize ü Zkracování délky segmentu při zvyšování počtu účastníků Bus -> Star ü Další snížení ceny kabeláže, ü Snadnější detekovatelnost poruch, ü Zvyšování propustnosti (technikou „přepínání“), Nevýhody: ü Limit v rychlosti komunikace (dáno cenou média)

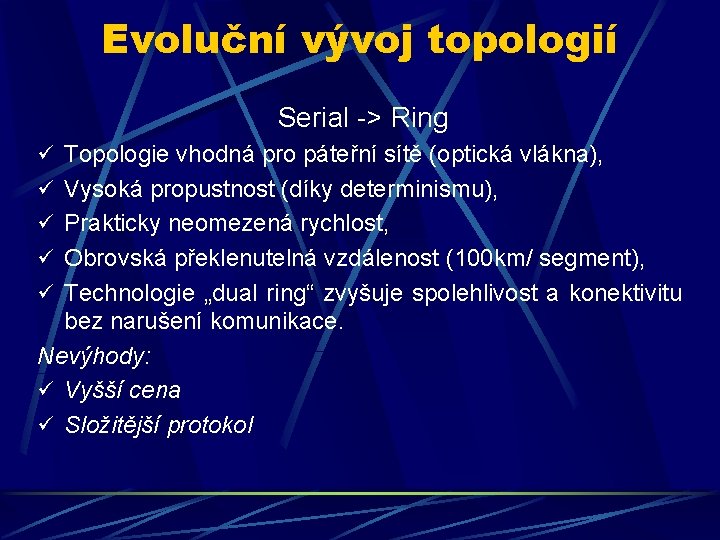

Evoluční vývoj topologií Serial -> Ring ü Topologie vhodná pro páteřní sítě (optická vlákna), ü Vysoká propustnost (díky determinismu), ü Prakticky neomezená rychlost, ü Obrovská překlenutelná vzdálenost (100 km/ segment), ü Technologie „dual ring“ zvyšuje spolehlivost a konektivitu bez narušení komunikace. Nevýhody: ü Vyšší cena ü Složitější protokol
