Topologias e Simbologia de Redes de Dados Reviso
Topologias e Simbologia de Redes de Dados Revisão
Eu conheço isto? A D B E C F
Topologias de Redes Barramento Estrela Estendida Anel Hierárquica Estrela Malha Completa

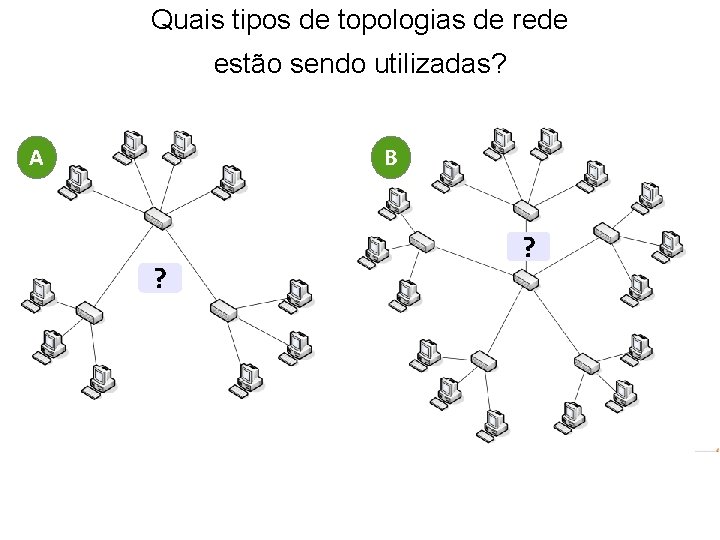

Quais tipos de topologias de rede estão sendo utilizadas? A B ? ? C ?

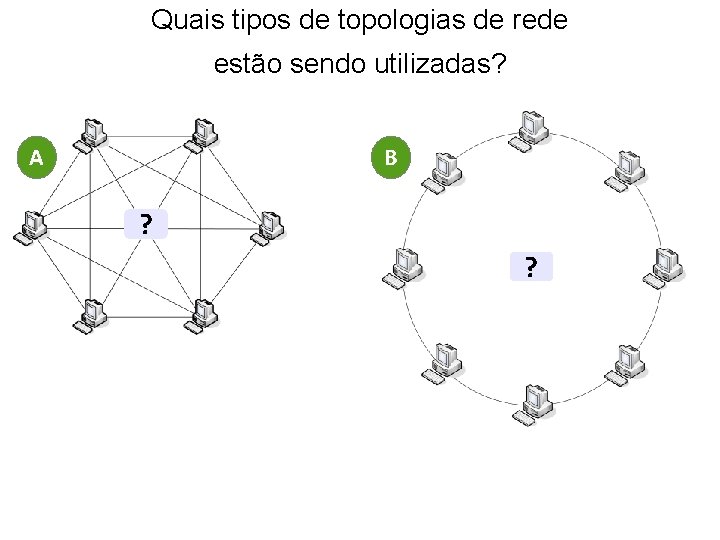

Quais tipos de topologias de rede estão sendo utilizadas? A B ? ?
Quais tipos de topologias de rede estão sendo utilizadas? A B ? ?

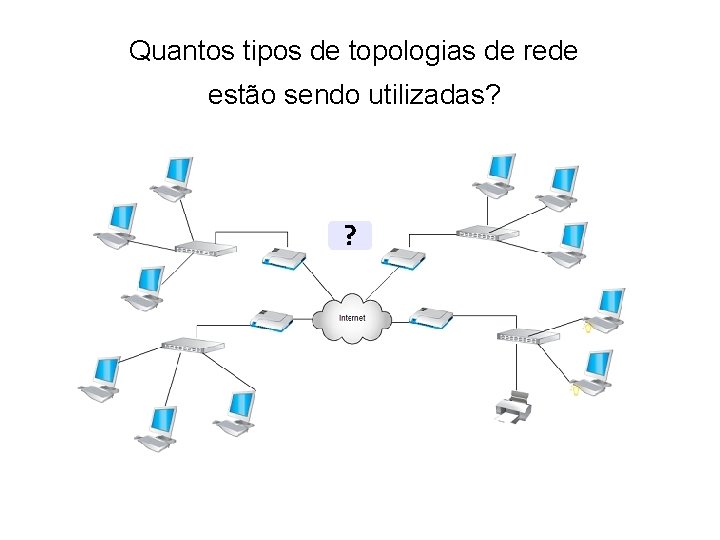

Quantos tipos de topologias de rede estão sendo utilizadas? ?

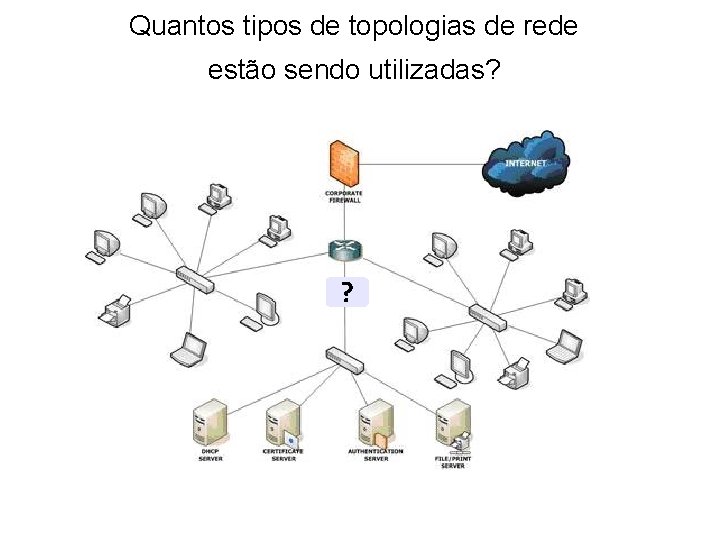

Quantos tipos de topologias de rede estão sendo utilizadas? ?
Simbologia de Redes de Dados A D Roteador H B C J E F G I L
Simbologia de Redes de Dados Hub Roteador Serv. BD Switch L 2 Roteador c/ Switch L 3 Roteador c/ Wi-Fi Ponto de Acesso Wi-Fi Serv. Web Serv. Arq. Nuvem de Rede
Identifique os símbolos de rede abaixo. D A A E C B

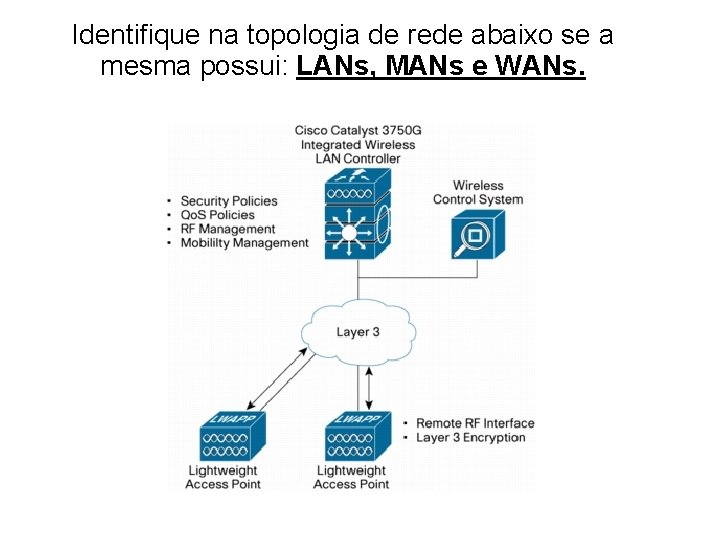

Identifique na topologia de rede abaixo se a mesma possui: LANs, MANs e WANs.

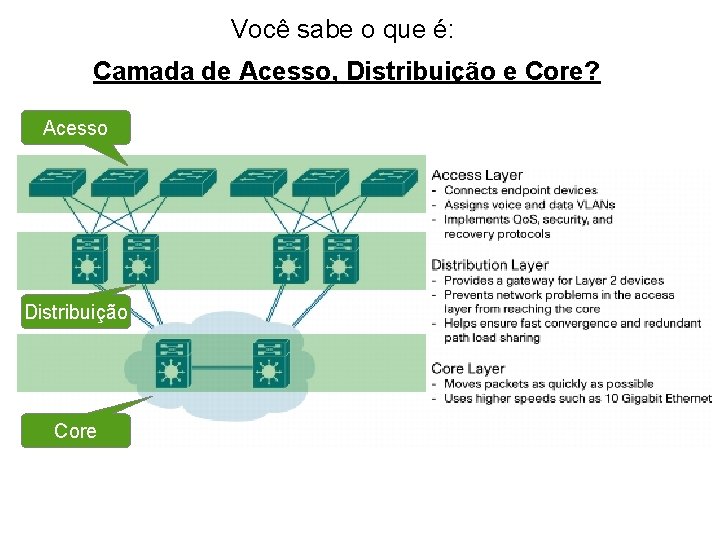

Você sabe o que é: Camada de Acesso, Distribuição e Core? Acesso Distribuição Core

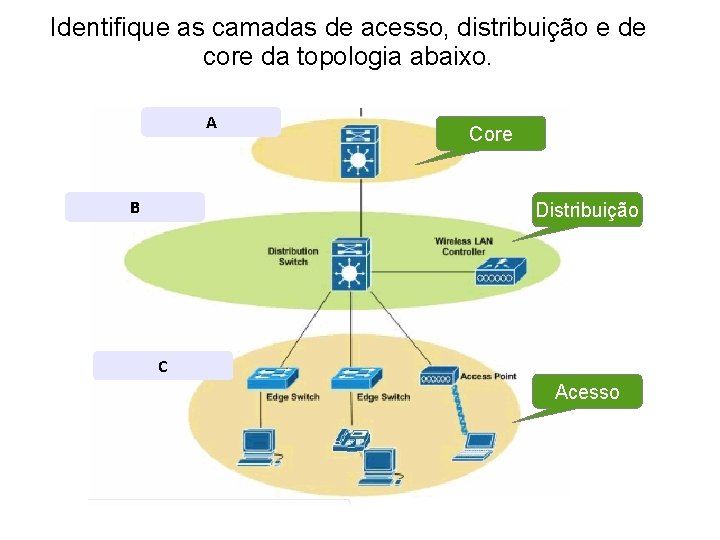

Identifique as camadas de acesso, distribuição e de core da topologia abaixo. A B Core Distribuição C Acesso
Identifique as camadas de acesso, distribuição e de core da topologia abaixo. Core A A Distribuição B Acesso C

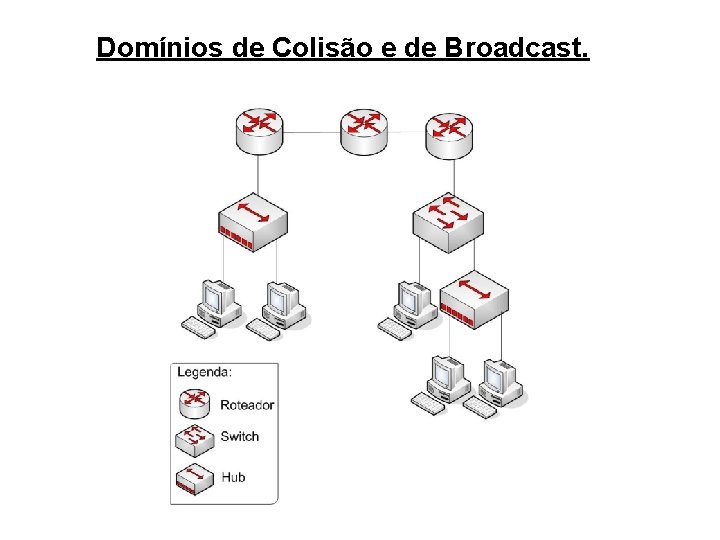

Domínios de Colisão e de Broadcast.
Domínios de Colisão e de Broadcast.
Equipamentos de Redes de Dados Revisão
Eu conheço isto? I A B F H C D G D E
Placa de Rede: Dispositivo de camada 2 (L 2) que permite a comunicação entre estações de trabalho, servidores e outros dispositivos em rede, por meio de cabo de par trançado ou fibra óptica. A B C

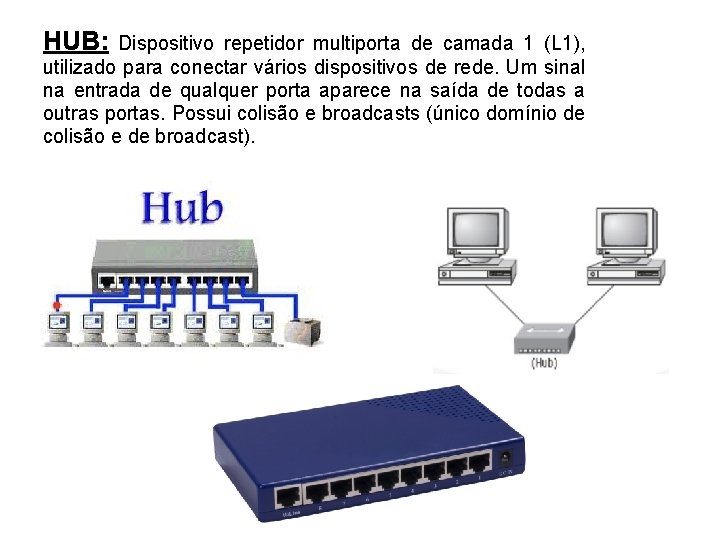

HUB: Dispositivo repetidor multiporta de camada 1 (L 1), utilizado para conectar vários dispositivos de rede. Um sinal na entrada de qualquer porta aparece na saída de todas a outras portas. Possui colisão e broadcasts (único domínio de colisão e de broadcast).

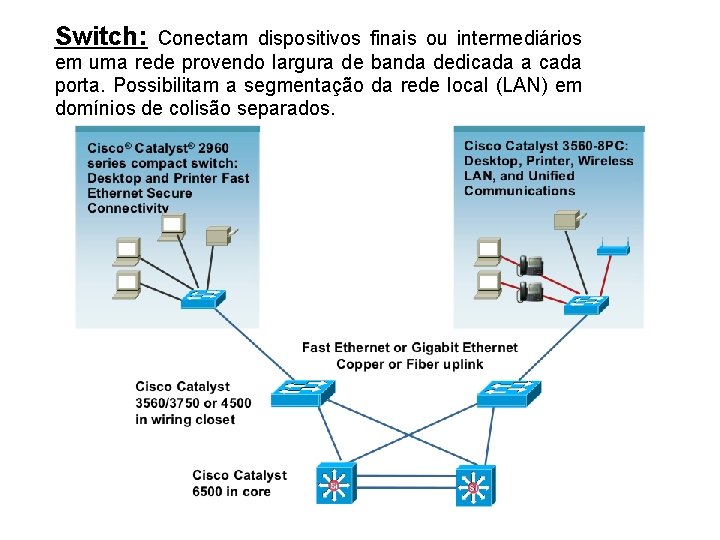

Switch: Conectam dispositivos finais ou intermediários em uma rede provendo largura de banda dedicada a cada porta. Possibilitam a segmentação da rede local (LAN) em domínios de colisão separados.

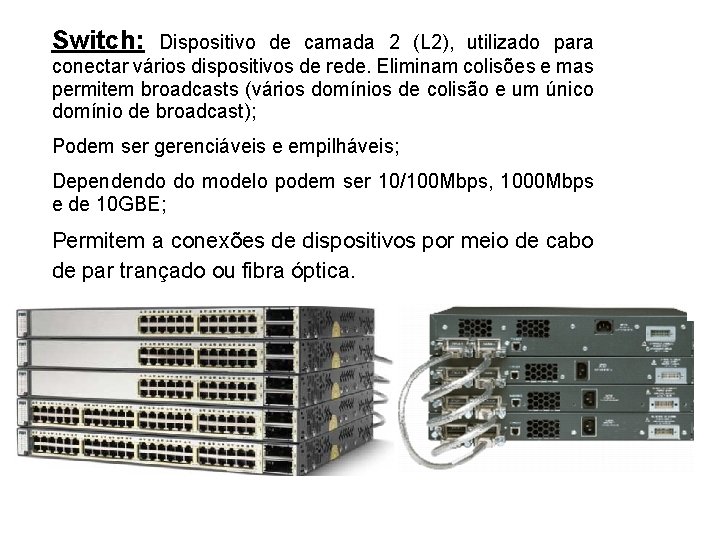

Switch: Dispositivo de camada 2 (L 2), utilizado para conectar vários dispositivos de rede. Eliminam colisões e mas permitem broadcasts (vários domínios de colisão e um único domínio de broadcast); Podem ser gerenciáveis e empilháveis; Dependendo do modelo podem ser 10/100 Mbps, 1000 Mbps e de 10 GBE; Permitem a conexões de dispositivos por meio de cabo de par trançado ou fibra óptica.

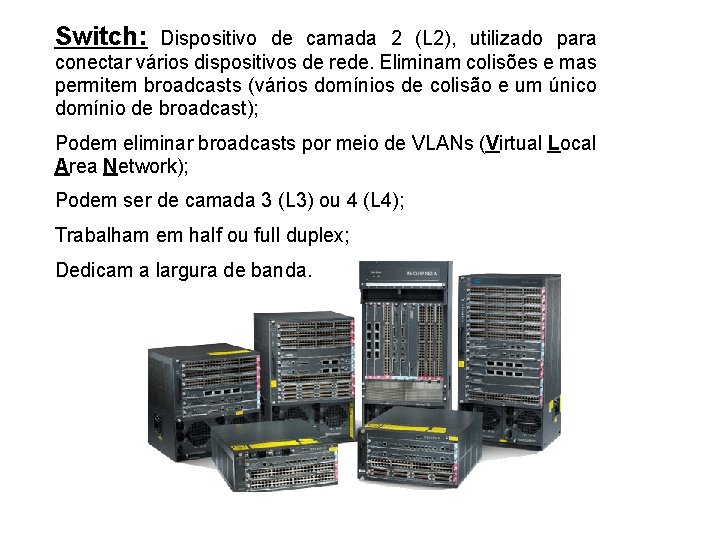

Switch: Dispositivo de camada 2 (L 2), utilizado para conectar vários dispositivos de rede. Eliminam colisões e mas permitem broadcasts (vários domínios de colisão e um único domínio de broadcast); Podem eliminar broadcasts por meio de VLANs (Virtual Local Area Network); Podem ser de camada 3 (L 3) ou 4 (L 4); Trabalham em half ou full duplex; Dedicam a largura de banda.

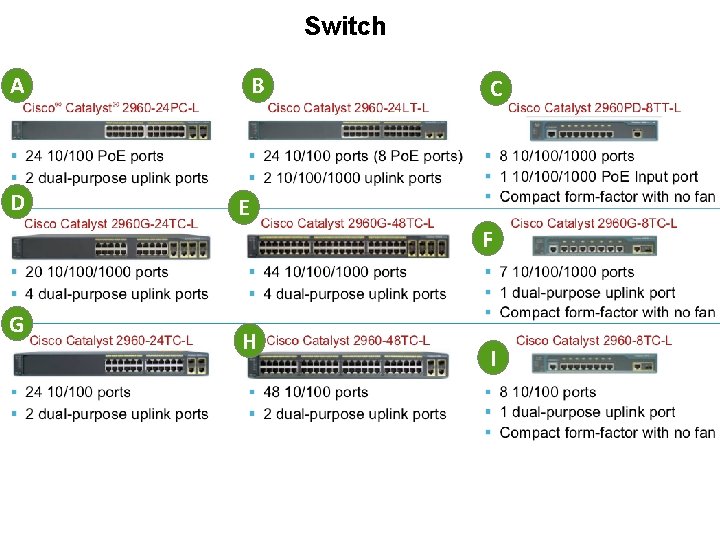

Switch A D B C E F G H I
Switch A B C

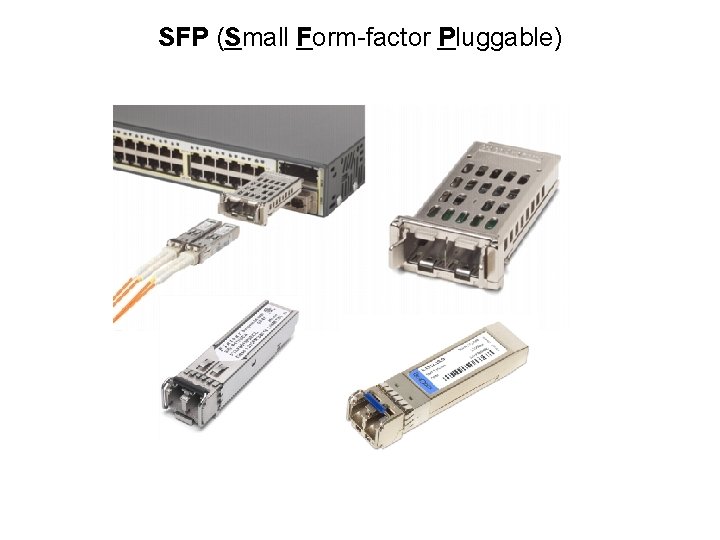

SFP (Small Form-factor Pluggable)
Um cliente possui 02 (dois) switches e precisa instalar uma conexão de fibra óptica utilizando as portas SFP. A fibra é do tipo multímodo com 62. 5 μm e a distância entre os equipamentos é de 500 m. O que fazer para identificar o módulo correto com o melhor custo benefício? A 1000 BASE-SX Modelo: GLC-SX-MM Custo: U$ 610, 00 Multimodo até 275 m B C 1000 BASE-LX/LH Modelo: GLC-LH-SM Custo: U$ 1. 200, 00 Multimodo até 550 m Monomodo até 10. 000 m 1000 BASE-EX Modelo: GLC-EX-SMD Custo: U$ 2. 420, 00 Monomodo até 40. 000 m Fonte: http: //www. cisco. com/en/US/prod/collateral/modules/p s 5455/ps 6577/product_data_sheet 0900 aecd 8033 f 885. ht ml

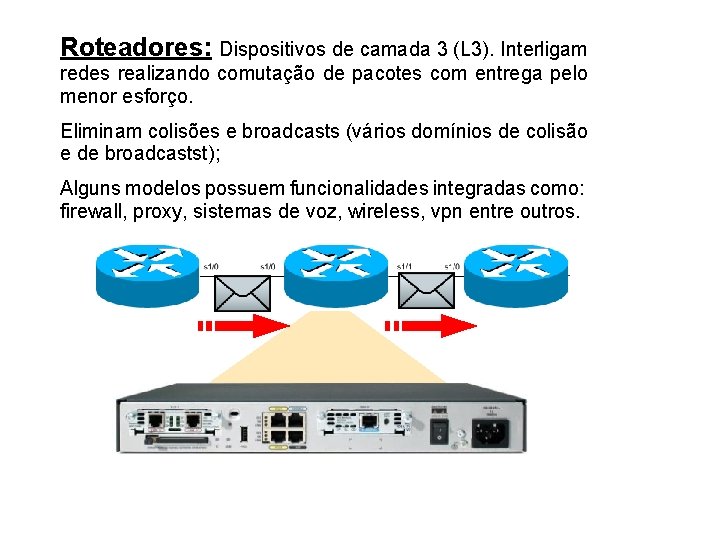

Roteadores: Dispositivos de camada 3 (L 3). Interligam redes realizando comutação de pacotes com entrega pelo menor esforço. Eliminam colisões e broadcasts (vários domínios de colisão e de broadcastst); Alguns modelos possuem funcionalidades integradas como: firewall, proxy, sistemas de voz, wireless, vpn entre outros.

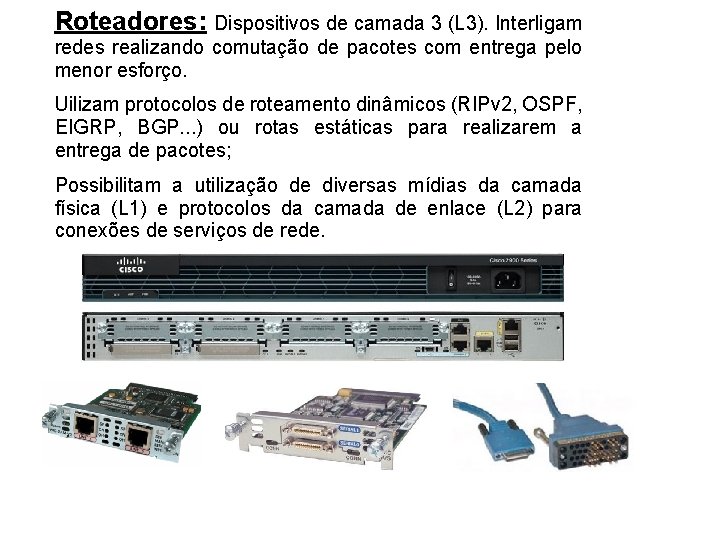

Roteadores: Dispositivos de camada 3 (L 3). Interligam redes realizando comutação de pacotes com entrega pelo menor esforço. Uilizam protocolos de roteamento dinâmicos (RIPv 2, OSPF, EIGRP, BGP. . . ) ou rotas estáticas para realizarem a entrega de pacotes; Possibilitam a utilização de diversas mídias da camada física (L 1) e protocolos da camada de enlace (L 2) para conexões de serviços de rede.
Roteadores A Fonte: http: //www. cisco. com/en/US/prod/collateral/modules/p s 5455/ps 6577/product_data_sheet 0900 aecd 8033 f 885. ht ml C B

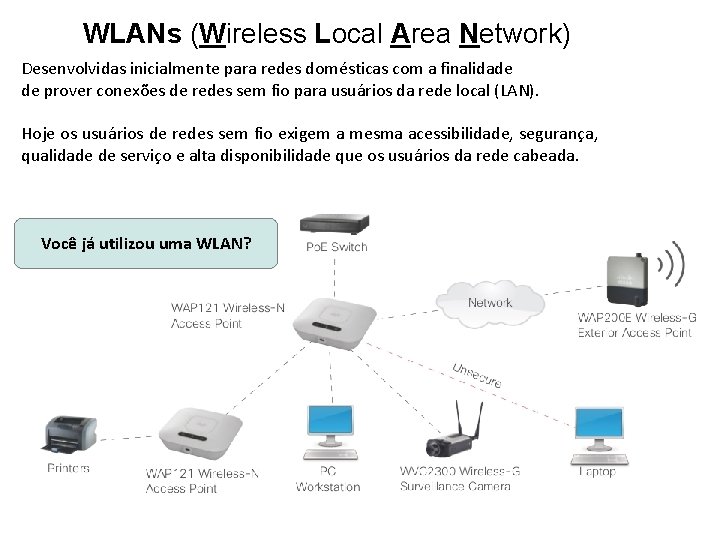

WLANs (Wireless Local Area Network) Desenvolvidas inicialmente para redes domésticas com a finalidade de prover conexões de redes sem fio para usuários da rede local (LAN). Hoje os usuários de redes sem fio exigem a mesma acessibilidade, segurança, qualidade de serviço e alta disponibilidade que os usuários da rede cabeada. Você já utilizou uma WLAN?
