TOPOLOGI JARINGAN Bobi Kurniawan ST 10202021 1 TOPOLOGI
TOPOLOGI JARINGAN Bobi Kurniawan, ST 10/20/2021 1
TOPOLOGI l l 10/20/2021 Topologi Jaringan adalah gambaran secara fisik dari pola hubungan antara komponen-komponen jaringan, yang meliputi server, workstation, hub dan pengkabelannnya. Terdapat beberapa macam topologi jaringan yang umum digunakan, yaitu Bus, Star dan Ring. 2
RING l l Topologi ini memanfaatkan kurva tertutup, artinya informasi dan data serta traffic disalurkan sedemikian rupa sehingga masing node. Umumnya fasilitas ini memanfaatkan fiber optic sebagai sarananya (walaupun ada juga yang menggunakan twisted pair). 10/20/2021 3
RING l l l Di dalam topologi Ring semua workstation dan server dihubungkan sehingga terbentuk suatu pola lingkaran atau cincin. Tiap workstation ataupun server akan menerima dan melewatkan informasi dari satu komputer ke komputer lain, bila alamat yang dimaksud sesuai maka informasi diterima dan bila tidak informasi akan dilewatkan. Kelemahan dari topologi ini adalah setiap node dalam jaringan akan selalu ikut serta mengelola informasi yang dilewatkan dalam jaringan, sehingga bila terdapat gangguan di suatu node maka seluruh jaringan akan terganggu. Keunggulan topologi Ring adalah tidak terjadinya collision atau tabrakan pengiriman data seperti pada topologi Bus, karena hanya satu node dapat mengirimkan data pada suatu saat. 10/20/2021 4

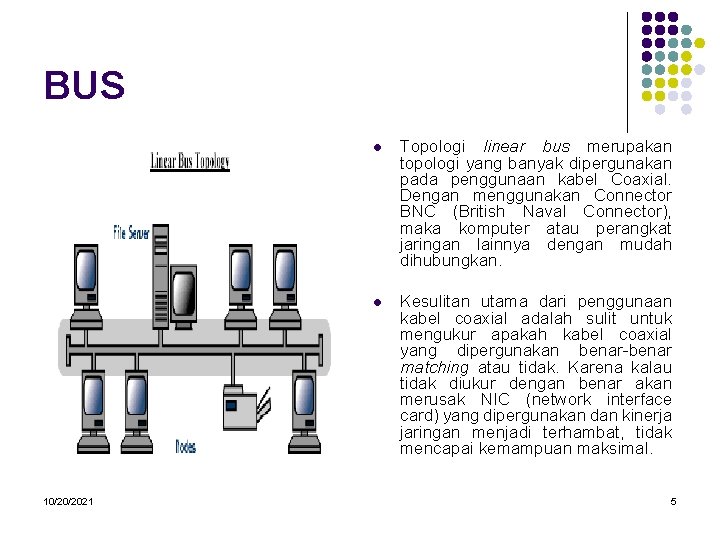

BUS 10/20/2021 l Topologi linear bus merupakan topologi yang banyak dipergunakan pada penggunaan kabel Coaxial. Dengan menggunakan Connector BNC (British Naval Connector), maka komputer atau perangkat jaringan lainnya dengan mudah dihubungkan. l Kesulitan utama dari penggunaan kabel coaxial adalah sulit untuk mengukur apakah kabel coaxial yang dipergunakan benar-benar matching atau tidak. Karena kalau tidak diukur dengan benar akan merusak NIC (network interface card) yang dipergunakan dan kinerja jaringan menjadi terhambat, tidak mencapai kemampuan maksimal. 5
BUS l l l 10/20/2021 Pada topologi Bus digunakan sebuah kabel tunggal atau kabel pusat di mana seluruh workstation dan server dihubungkan. Keunggulan topologi Bus adalah pengembangan jaringan atau penambahan workstation baru dapat dilakukan dengan mudah tanpa mengganggu workstation lain. Kelemahan dari topologi ini adalah bila terdapat gangguan di sepanjang kabel pusat maka keseluruhan jaringan akan mengalami gangguan. 6
STAR l l l Topologi jaringan ini banyak digunakan di berbagai tempat, karena kemudahan untuk menambah, mengurangi atau mendeteksi kerusakan jaringan yang ada. Dengan ada ‘hub’, maka beberapa komputer dapat terhubung dengan sumber daya jaringan secara mudah. Dengan kabel UTP dan connector, dengan mudah dibuat sistem jaringan. 10/20/2021 7
STAR l l Pada topologi Star, masing-masing workstation dihubungkan secara langsung ke server atau hub. Keunggulan dari topologi tipe Star ini adalah bahwa dengan adanya kabel tersendiri untuk setiap workstation ke server, maka bandwidth atau lebar jalur komunikasi dalam kabel akan semakin lebar sehingga akan meningkatkan unjuk kerja jaringan secara keseluruhan. Dan juga bila terdapat gangguan di suatu jalur kabel maka gangguan hanya akan terjadi dalam komunikasi antara workstation yang bersangkutan dengan server, jaringan secara keseluruhan tidak mengalami gangguan. Kelemahan dari topologi Star adalah kebutuhan kabel yang lebih besar dibandingkan dengan topologi lainnya. 10/20/2021 8
TREE l l l 10/20/2021 Sebenarnya topologi ini merupakan gabungan atau kombinasi dari ketiga topologi yang ada. Pada gambar : backbone memanfaatkan linear bus topology. Untuk menghubungkan client atau node memanfaatkan star topology. 9
MESH l l 10/20/2021 Topologi jaringan ini menerapkan hubungan antar sentral secara penuh. Jumlah saluran harus disediakan untuk membentuk jaringan Mesh adalah jumlah sentral dikurangi 1 (n-1, n = jumlah sentral). Tingkat kerumitan jaringan sebanding dengan meningkatnya jumlah sentral yang terpasang. Dengan demikian disamping kurang ekonomis juga relatif mahal dalam pengoperasiannya. 10
TERIMA KASIH 10/20/2021 11
