TOPOLOGI JARINGAN Amaludin Arifia S Kom M Kom

TOPOLOGI JARINGAN Amaludin Arifia, S. Kom. , M. Kom

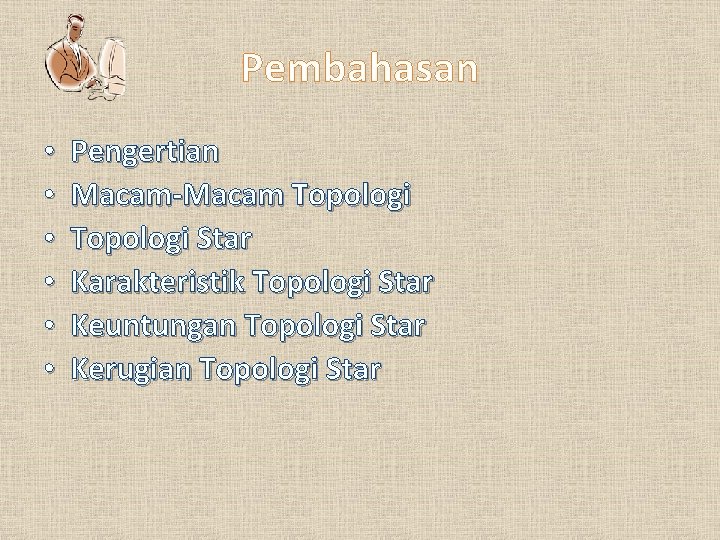

Pembahasan • • • Pengertian Macam-Macam Topologi Star Karakteristik Topologi Star Keuntungan Topologi Star Kerugian Topologi Star

Pengertian Topologi = Bentuk

Pengertian • Topologi jaringan : suatu cara menghubungkan perangkat telekomunikasi satu dengan yang lainnya sehingga membentuk jaringan. • Dalam suatu jaringan telekomunikasi, jenis topologi yang dipilih akan mempengaruhi kecepatan komunikasi

Macam–Macam Topologi 1. Topologi BUS 2. Topologi Star 3. Topologi Ring 4. Topologi Mesh 5. Topologi Extended Star 6. Topologi Hierarchical

Macam–Macam Topologi 1. Topologi Bus

Macam–Macam Topologi 2. Topologi Star

Macam–Macam Topologi 3. Topologi Ring

Macam–Macam Topologi 4. Topologi Mesh

Macam–Macam Topologi 5. Topologi Extended Star

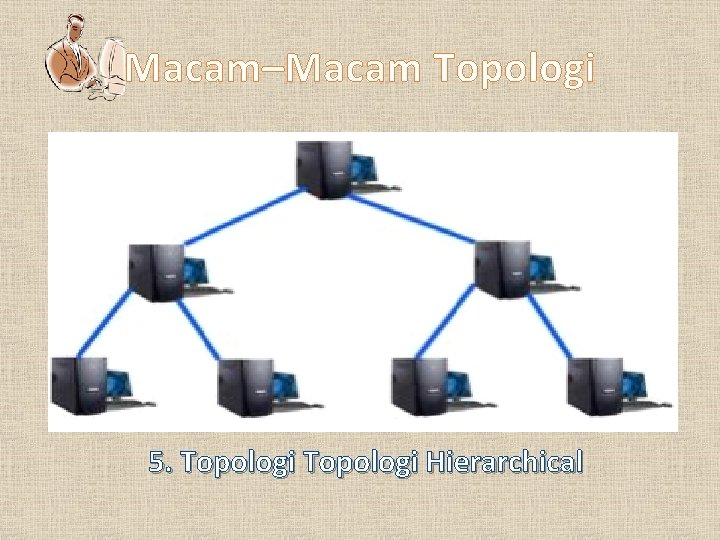

Macam–Macam Topologi 5. Topologi Hierarchical

Topologi Star • Topologi jaringan yang mempunyai ciri-ciri setiap node/titik/komputer langsung dihubungkan menggunakan concentrator sebagai pengatur lalu lintas seluruh komputer yang terhubung • Concentrator bisa berupa hub/switch • Karena menggunakan proses pengiriman dan penerimaan informasi secara langsung inilah yang menyebabkan biaya pemasangannya juga tinggi.

Topologi Star

Topologi Bus • Topologi ini merupakan susunan yang menggunakan lebih banyak kabel daripada bus dan karena semua komputer dan perangkat terhubung ke central point • Jadi bila ada salah satu komputer atau perangkat yang mengalami kerusakan maka tidak akan mempengaruhi yang lainnya (jaringan).

Karakteristik Topologi Star • Setiap komputer dalam jaringan berkomunikasi dengan central hub yang mengirimkan kembali pesan ke semua komputer • Kecepatan tergantung pada banyaknya komputer yang terkoneksi di titik pusat • Jika semua pin konektor di hub terhubung maka akan sering terjadi collition Gunakan switch (lebih cerdas dari hub)

Keuntungan Topologi Star • Deteksi kesalahan mudah dilakukan • Perubahan stasiun mudah dilakukan dan tidak mengganggu jaringan lain • Mudah melakukan control • Tingkat keamanan tinggi • Paling fleksibel

Kerugian Topologi Star • Menggunakan banyak kabel • Ada kemungkinan akan terjadi tabrakan data sehingga dapat menyebabkan jaringan lambat • Jaringan sangat tergantung kepada terminal pusat • Jaingan memakan biaya tinggi • Jika titik komputer pusat terjadi gangguan maka terganggu pula seluruh jaringan (client-server Base)
